小米5X原厂维修图纸(小米5X 一二级维修指导).pdf

发布时间：2022-03-07 发布人：admin 分类：说明书资料大小：0.60M 资料格式：pdf 举报版权申诉

第1页 / 共6页

第2页 / 共6页

第3页 / 共6页

第4页 / 共6页

第5页 / 共6页

第6页 / 共6页

文本预览

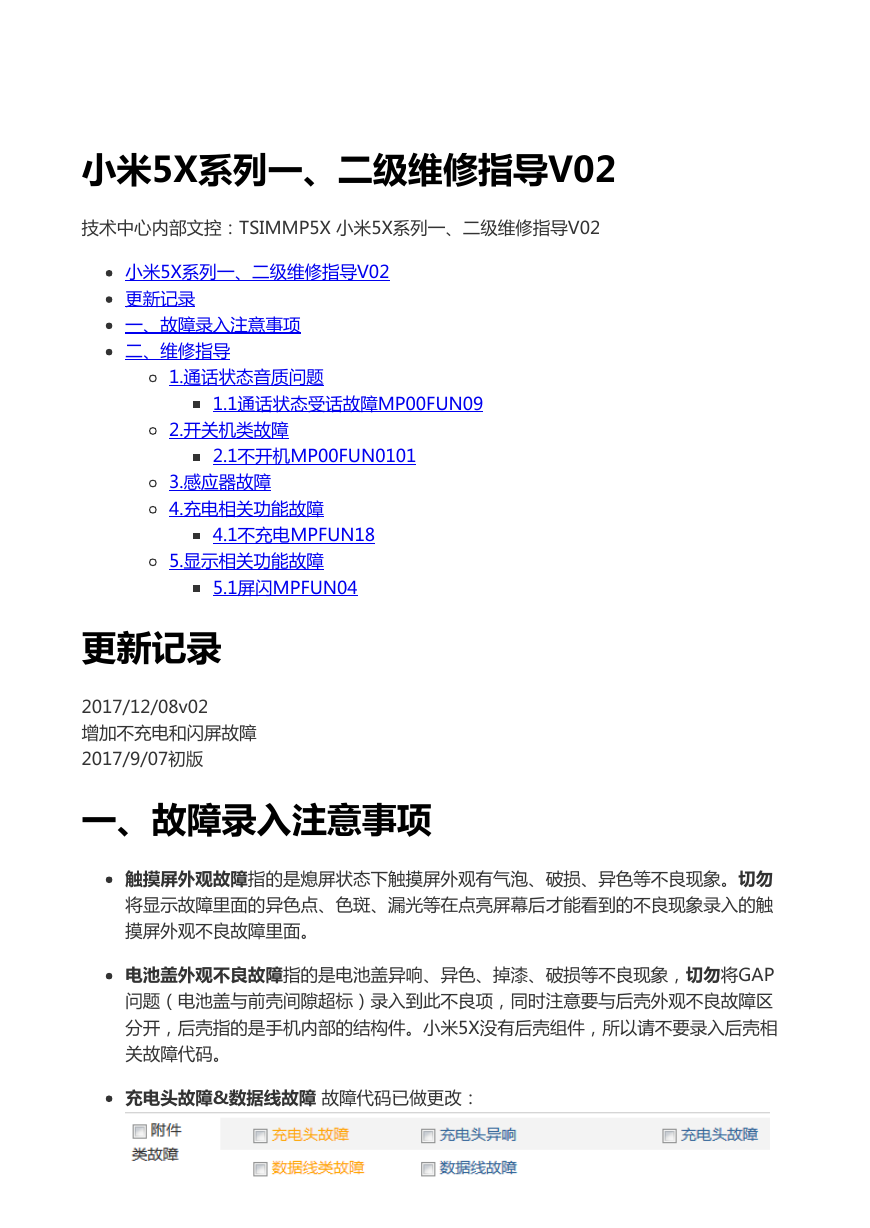

小米5X系列一、二级维修指导V02 技术中心内部文控：TSIMMP5X 小米5X系列一、二级维修指导V02 小米5X系列一、二级维修指导V02 更新记录一、故障录入注意事项二、维修指导 1.通话状态音质问题 1.1通话状态受话故障MP00FUN09 2.开关机类故障 2.1不开机MP00FUN0101 3.感应器故障 4.充电相关功能故障 4.1不充电MPFUN18 5.显示相关功能故障 5.1屏闪MPFUN04 更新记录 2017/12/08v02 增加不充电和闪屏故障 2017/9/07初版一、故障录入注意事项触摸屏外观故障指的是熄屏状态下触摸屏外观有气泡、破损、异色等不良现象。切勿将显示故障里面的异色点、色斑、漏光等在点亮屏幕后才能看到的不良现象录入的触摸屏外观不良故障里面。电池盖外观不良故障指的是电池盖异响、异色、掉漆、破损等不良现象，切勿将GAP 问题（电池盖与前壳间隙超标）录入到此不良项，同时注意要与后壳外观不良故障区分开，后壳指的是手机内部的结构件。小米5X没有后壳组件，所以请不要录入后壳相关故障代码。充电头故障&数据线故障故障代码已做更改：

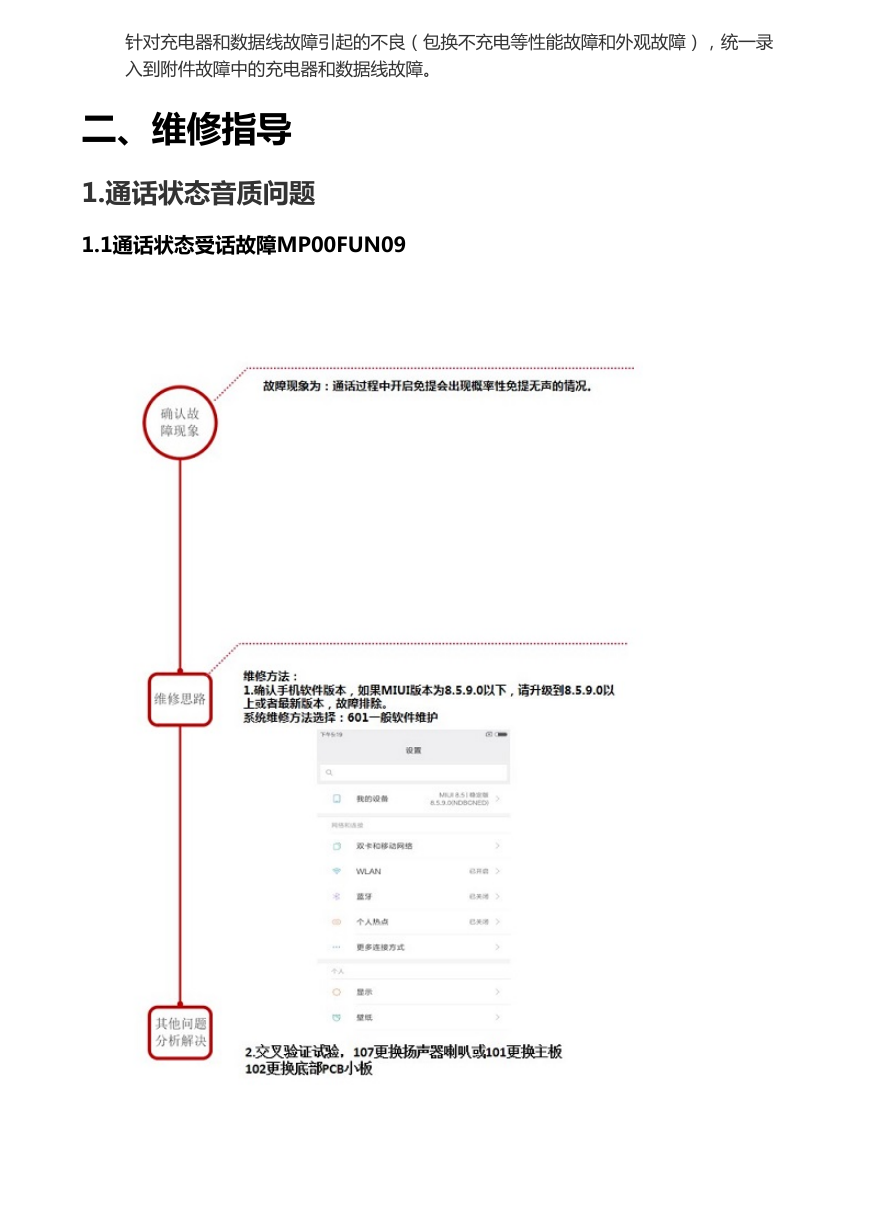

针对充电器和数据线故障引起的不良（包换不充电等性能故障和外观故障），统一录入到附件故障中的充电器和数据线故障。二、维修指导 1.通话状态音质问题 1.1通话状态受话故障MP00FUN09

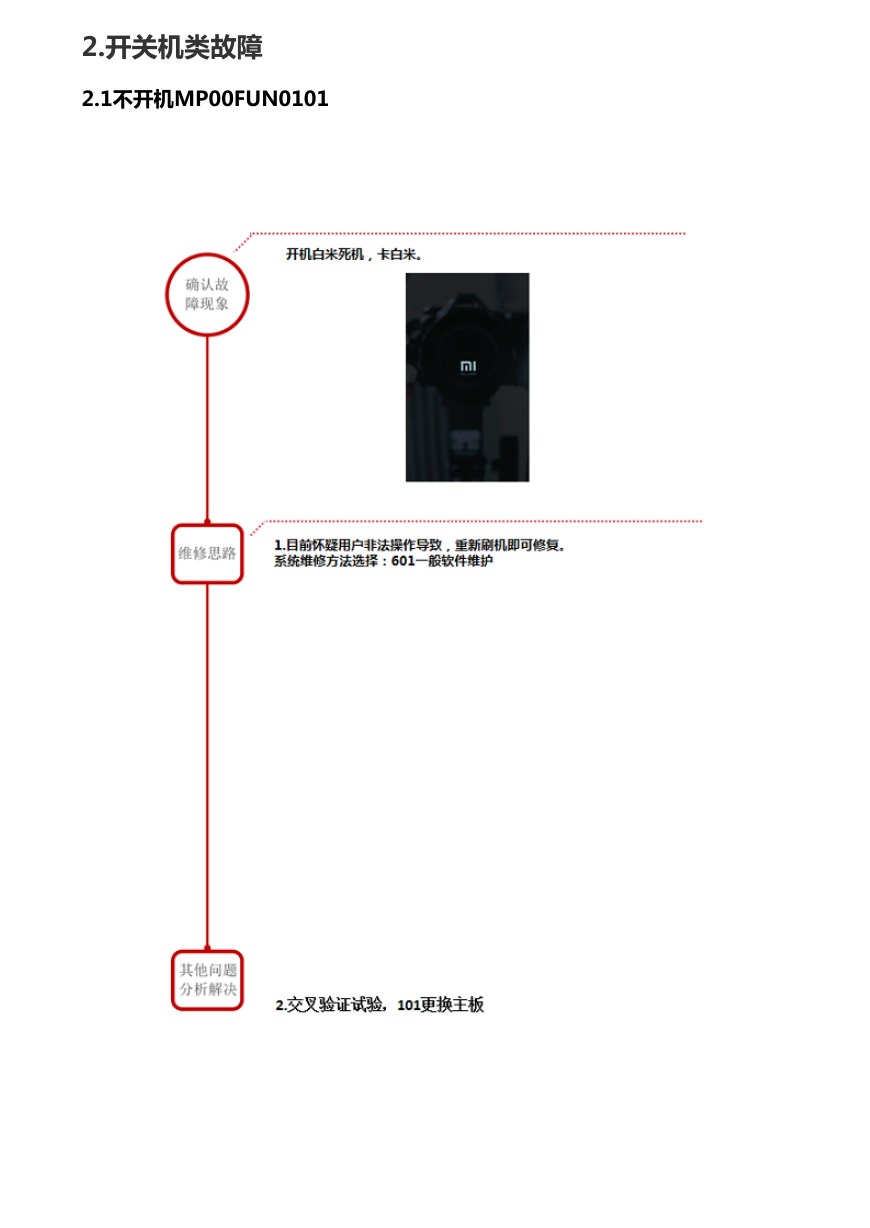

2.开关机类故障 2.1不开机MP00FUN0101

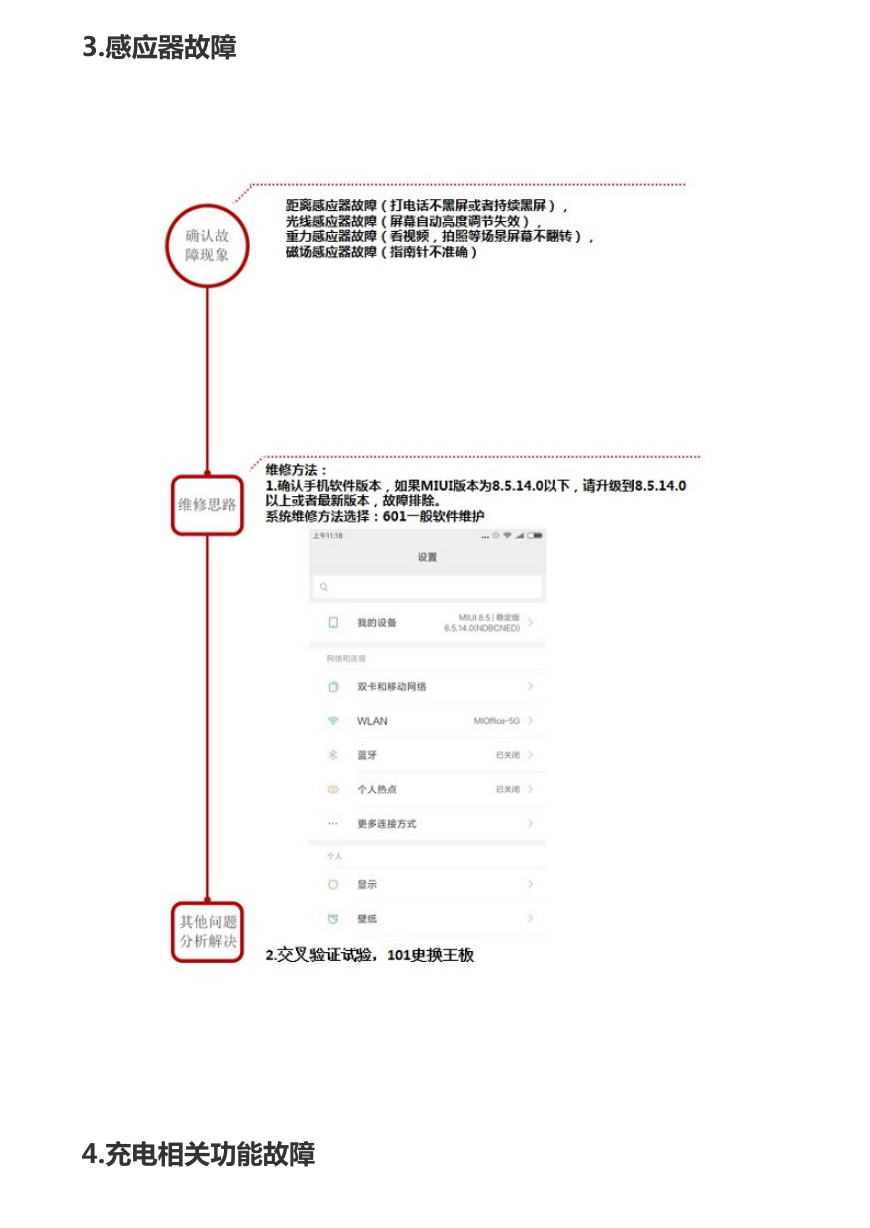

3.感应器故障 4.充电相关功能故障

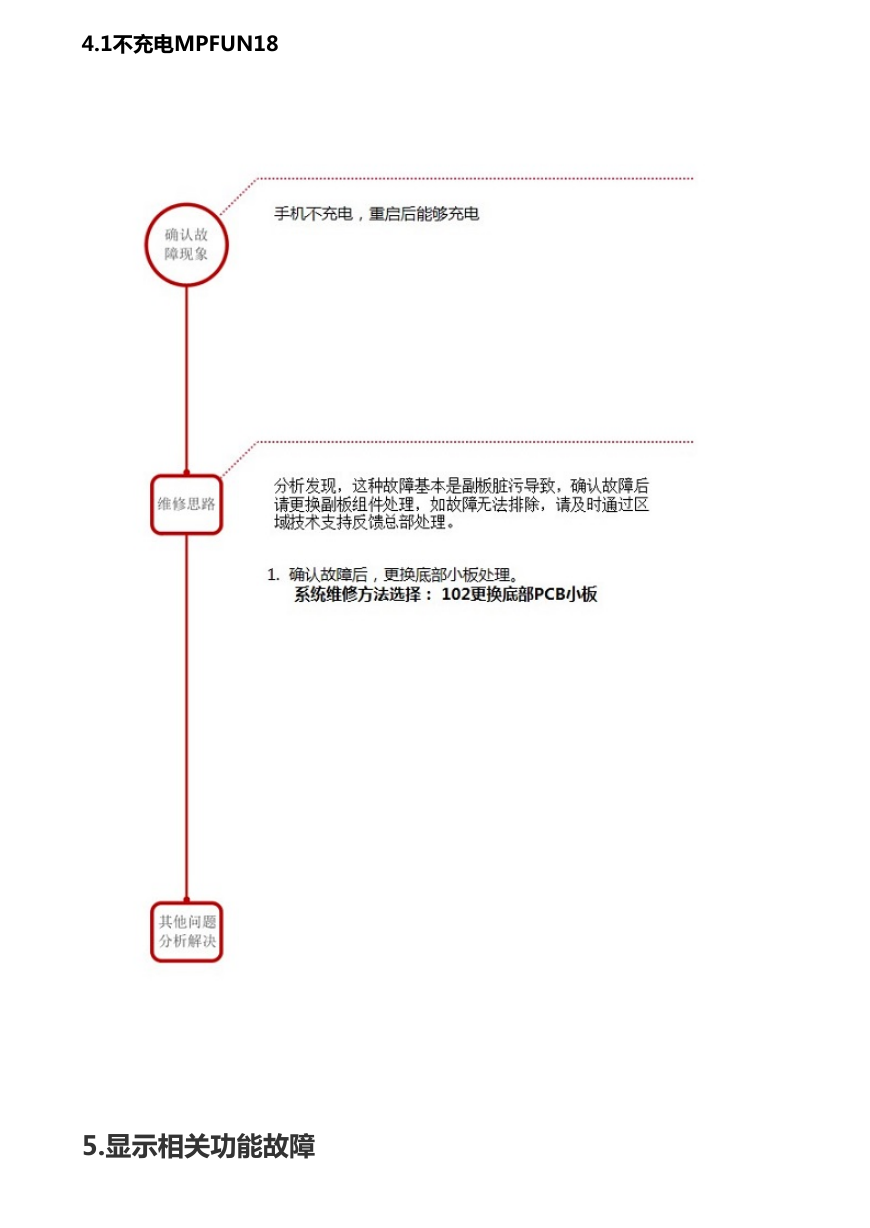

4.1不充电MPFUN18 5.显示相关功能故障

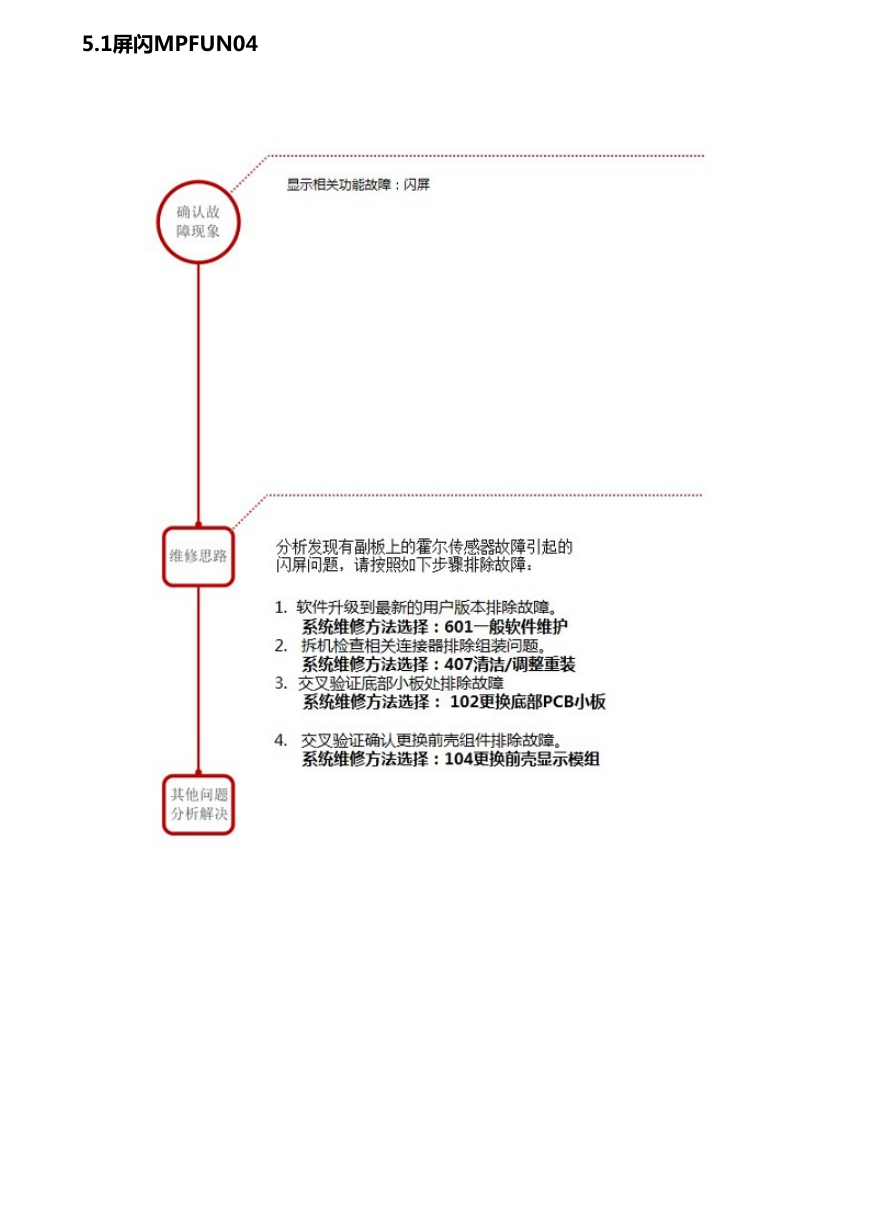

5.1屏闪MPFUN04
