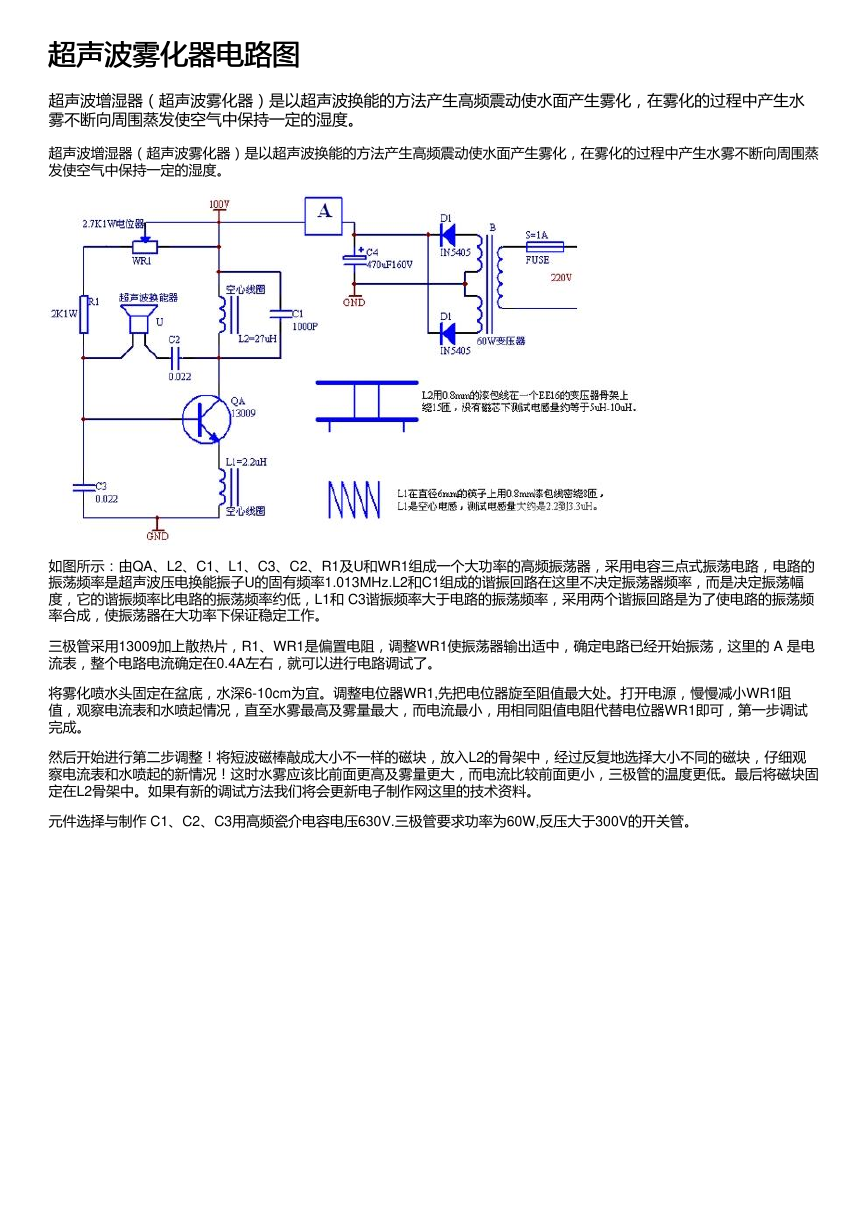

超声波雾化器电路图 超声波雾化器电路图 超声波增湿器(超声波雾化器)是以超声波换能的方法产生高频震动使水面产生雾化,在雾化的过程中产生水 雾不断向周围蒸发使空气中保持一定的湿度。 超声波增湿器(超声波雾化器)是以超声波换能的方法产生高频震动使水面产生雾化,在雾化的过程中产生水雾不断向周围蒸 发使空气中保持一定的湿度。 如图所示:由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器,采用电容三点式振荡电路,电路的 振荡频率是超声波压电换能振子U的固有频率1.013MHz.L2和C1组成的谐振回路在这里不决定振荡器频率,而是决定振荡幅 度,它的谐振频率比电路的振荡频率约低,L1和 C3谐振频率大于电路的振荡频率,采用两个谐振回路是为了使电路的振荡频 率合成,使振荡器在大功率下保证稳定工作。 三极管采用13009加上散热片,R1、WR1是偏置电阻,调整WR1使振荡器输出适中,确定电路已经开始振荡,这里的 A 是电 流表,整个电路电流确定在0.4A左右,就可以进行电路调试了。 将雾化喷水头固定在盆底,水深6-10cm为宜。调整电位器WR1,先把电位器旋至阻值最大处。打开电源,慢慢减小WR1阻 值,观察电流表和水喷起情况,直至水雾最高及雾量最大,而电流最小,用相同阻值电阻代替电位器WR1即可,第一步调试 完成。 然后开始进行第二步调整!将短波磁棒敲成大小不一样的磁块,放入L2的骨架中,经过反复地选择大小不同的磁块,仔细观 察电流表和水喷起的新情况!这时水雾应该比前面更高及雾量更大,而电流比较前面更小,三极管的温度更低。最后将磁块固 定在L2骨架中。如果有新的调试方法我们将会更新电子制作网这里的技术资料。 元件选择与制作 C1、C2、C3用高频瓷介电容电压630V.三极管要求功率为60W,反压大于300V的开关管。
