    2018 年云南昆明理工大学电工及电子技术基础考研真题 A 卷 一、单项选择题（每题 5 分，共 30 分） 1. 如果发现有人发生触电事故，首先必须（ ）。 A）迅速打电话叫救护车 B）立即进行现场紧急救护 C）尽快使触电者脱离电 源 2. 有“220V、100W”和“220V、25W”两盏白炽灯，串联后接入 220V 交流电源，其亮度情 况是（ ）。 A）100W 灯泡最亮 B）25W 灯泡最亮 C）两只灯泡一样亮 3. 三相四线制供电线路，已知作星形联接的三相负载中 U 相为纯电阻，V 相为纯电感，W 相为纯电容，通过三相负载的电流均为 10A，则中线电流为（ ）。 A）30A B）10A C）27.32A 4. 将交流 220V 的继电器接在直流 220V 的电源上使用，结果是（ ）。 A）直流过大，烧坏线圈 B）没有影响，照常工作 C）电流过小，吸力不足 5. 电网电压下降 10%，电动机在恒转矩负载下工作，稳定后的状态为（ ）。 A）转矩减小，转速下降，电流增大 B）转矩不变，转速下降，电流增大 C）转矩减小，转速不变，电流减小 6. 在三相交流电路中，当负载为对称且星型连接时，线电压与相电压的相位关系是 （ ）。 A）线电压超前相电压 300 B）线电压滞后相电压 300 C）线电压与相电压同相 D）线电压与相电压反相 二、填空题（每题 5 分，共 15 分） 1. 基本放大电路的三种组态分别是： 放大电路。 放大电路、 放大电路和 2. JK 触发器的次态方程为 ；D 触发器的次态方程为 。 3. 放大电路的静态工作点设置过高时，容易产生 失真；设置过低时，容易产生 失真。
    三、分析计算题（共 75 分） 1. 有一直流电源额定电压 UN=24V，额定功率 PSW=200W，内阻 R0=0.24Ω，又有白炽灯额定电 压 UN=24V，额定功率 PLN=40W。请分析： （1）电源的额定电流 IN等于多少？空载时端电压 U0等于多少？接多少只灯泡达到满 载？灯泡应如何接？此时电源内阻消耗功率ΔP为多少？（5 分） （2）只接一个灯泡，则其端电压 UL等于多少？电流 IL为多少？灯光消耗功率 PL为多少？ 此时电源发出的功率为多少？（5 分） （3）当满载时，若其中一个灯泡两端碰线而短路，则对其余的灯泡有何影响？会造成 什么后果？（5 分） 2. 一台三相异步电动机，额定频率 PN＝15kW，定子电压 UN＝380V，f1＝50Hz，△联结，额 定转速 nN=1460 r/min，额定电流 IN＝30.3A，Ist / IN=7，Tst / TN=2，Tmax / TN=2.2，额定功 率因素 cosφ=0.85。试求：（15 分） （1）额定运行时的输入电功率 P1 和电动机效率η； （2）额定转矩 TN，起动转矩 Tst 和最大转矩 Tmax； （3）当定子电压下降到 340V 时，转矩 T’ max。 N，起动转矩 T’ st 和最大转矩 T’ 3. 电路如图 3-1 所示，R1=1Ω，R2=2Ω，R3=3Ω，C=5µF，U=6V。开关闭合前电路已处于稳 定状态。在 t=0 时，将开关闭合，试求 t≥0 时电压 uC和电流 iC、i1 及 i2。（15 分） 图 3-1 4. 如图 3-2 所示分压式偏置放大电路中，图中晶体管为硅管。已知 RC＝3.3KΩ，RB1＝40K Ω，RB2＝10KΩ，RE＝1.5KΩ，β=70。求静态工作点 IBQ、ICQ 和 UCEQ，电压放大倍数 Au，电路 的输入电阻 ri 及输出电阻 r0。（15 分）

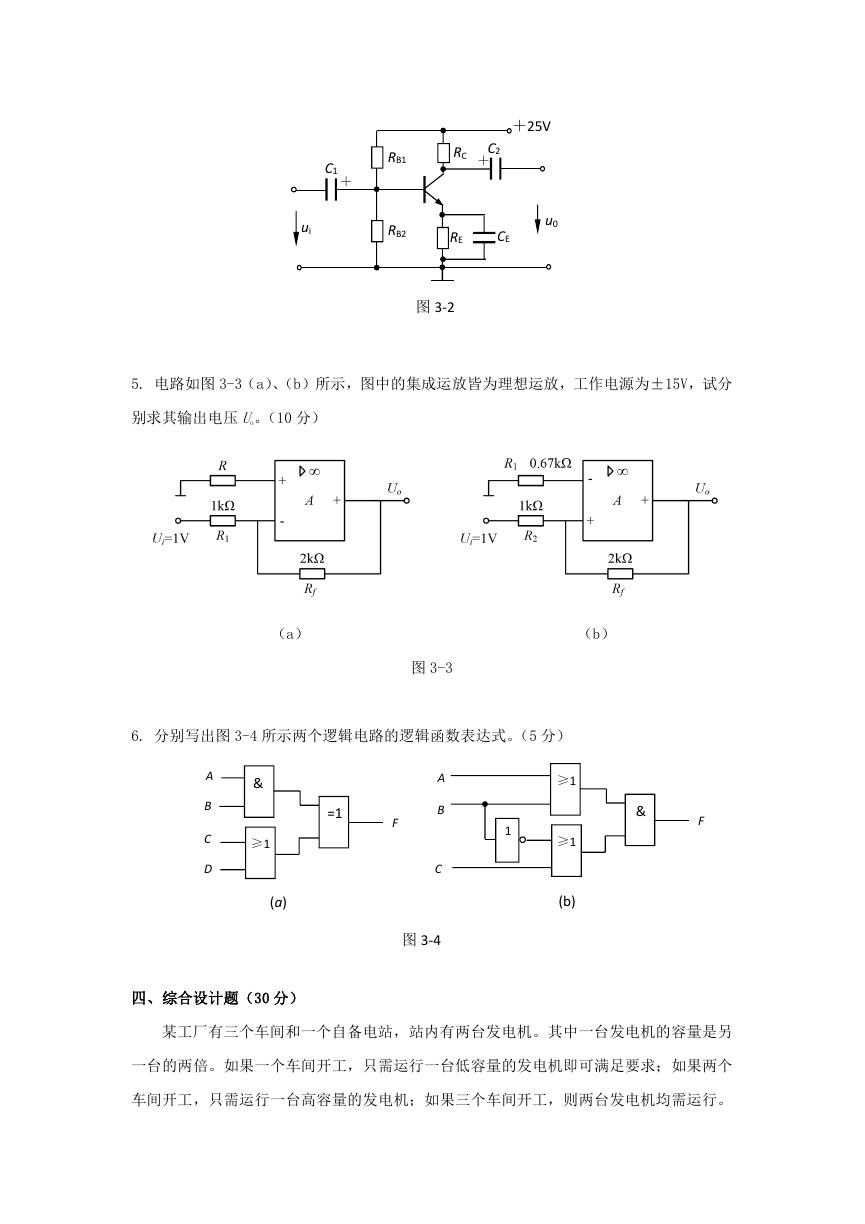

    C1 ＋ ui RB1 RB2 ＋25V RC C2 ＋ u0 RE CE 图 3-2 5. 电路如图 3-3（a）、（b）所示，图中的集成运放皆为理想运放，工作电源为±15V，试分 别求其输出电压 Uo。（10 分） （a） （b） 图 3-3 6. 分别写出图 3-4 所示两个逻辑电路的逻辑函数表达式。（5 分） A B C D & ≥1 (a) =1 F A B C 图 3-4 1 ≥1 ≥1 (b) & F 四、综合设计题（30 分） 某工厂有三个车间和一个自备电站，站内有两台发电机。其中一台发电机的容量是另 一台的两倍。如果一个车间开工，只需运行一台低容量的发电机即可满足要求；如果两个 车间开工，只需运行一台高容量的发电机；如果三个车间开工，则两台发电机均需运行。

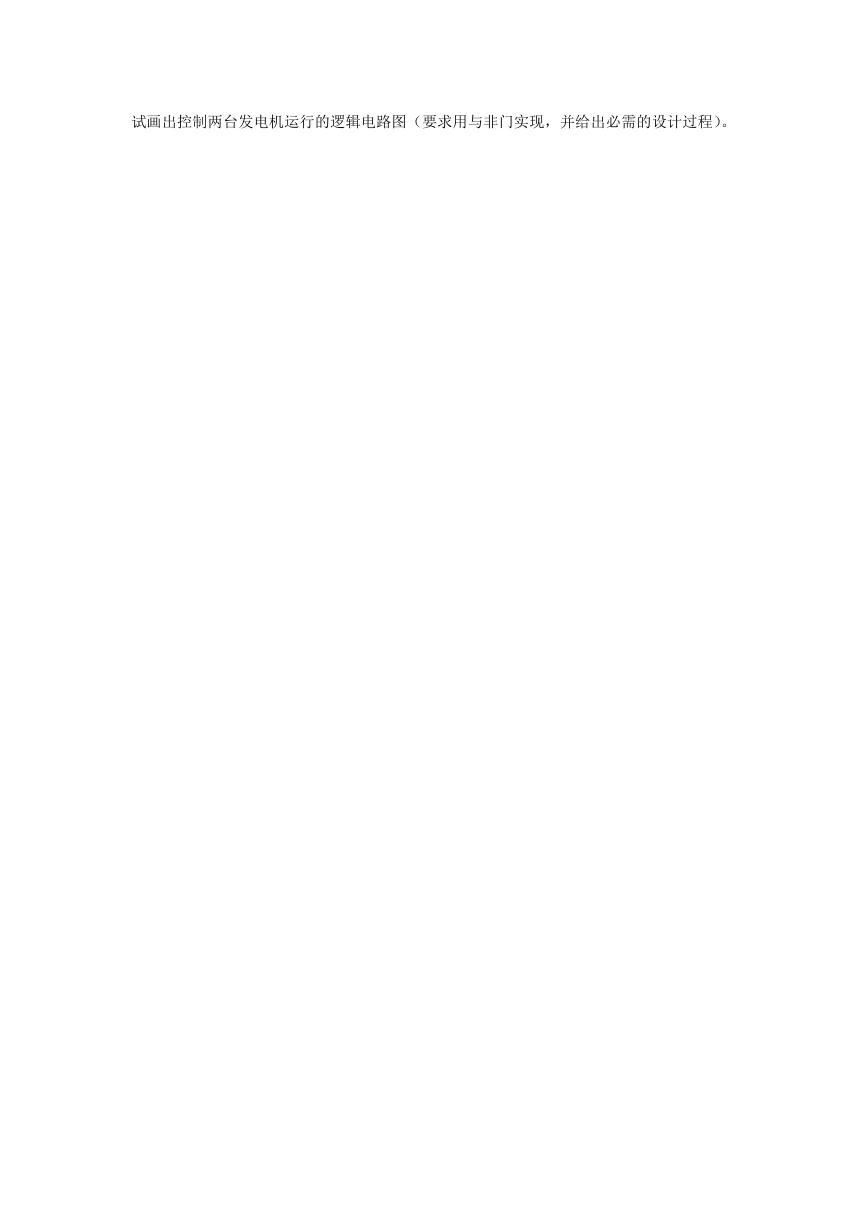

    试画出控制两台发电机运行的逻辑电路图（要求用与非门实现，并给出必需的设计过程）。
