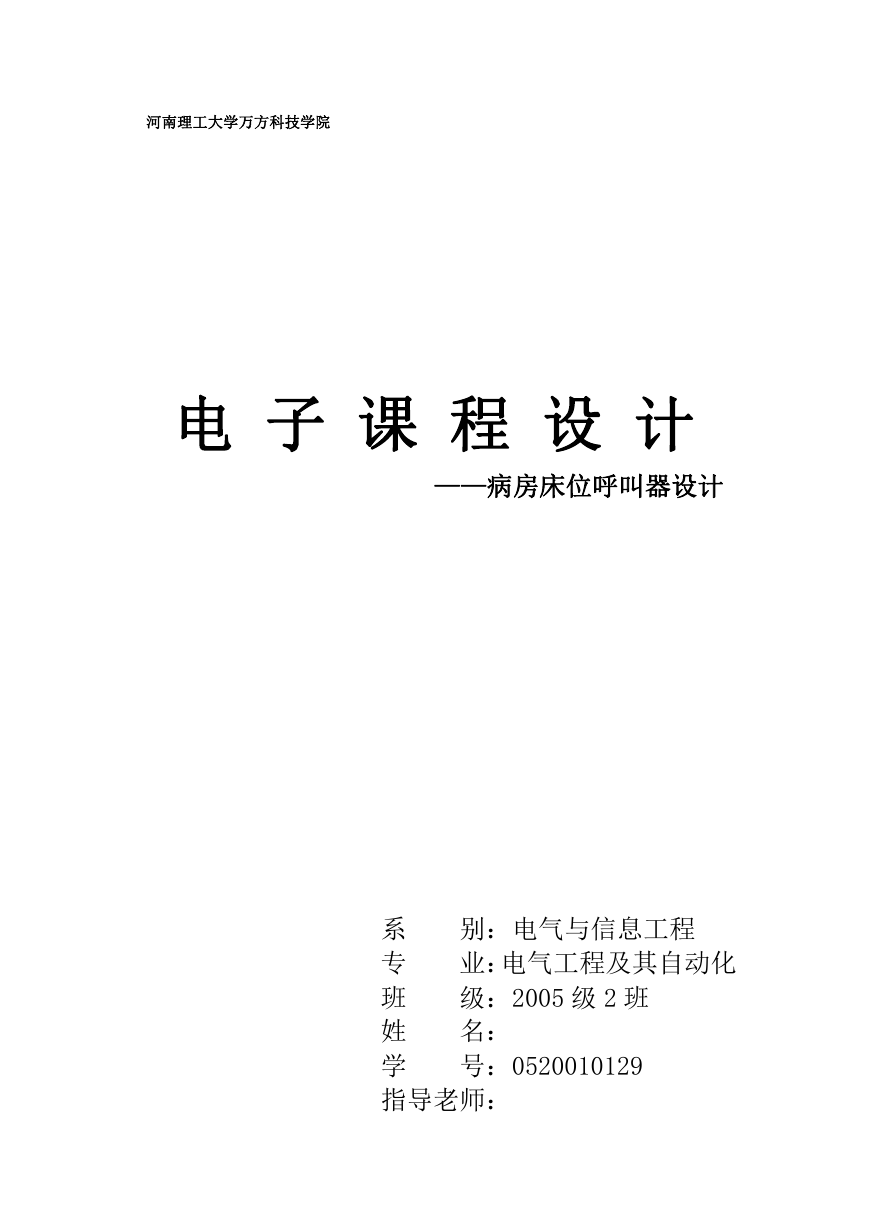

    河南理工大学万方科技学院 电 子 课 程 设 计 ——病房床位呼叫器设计 别：电气与信息工程 业：电气工程及其自动化 级：2005 级 2 班 名： 号：0520010129 系 专 班 姓 学 指导老师：

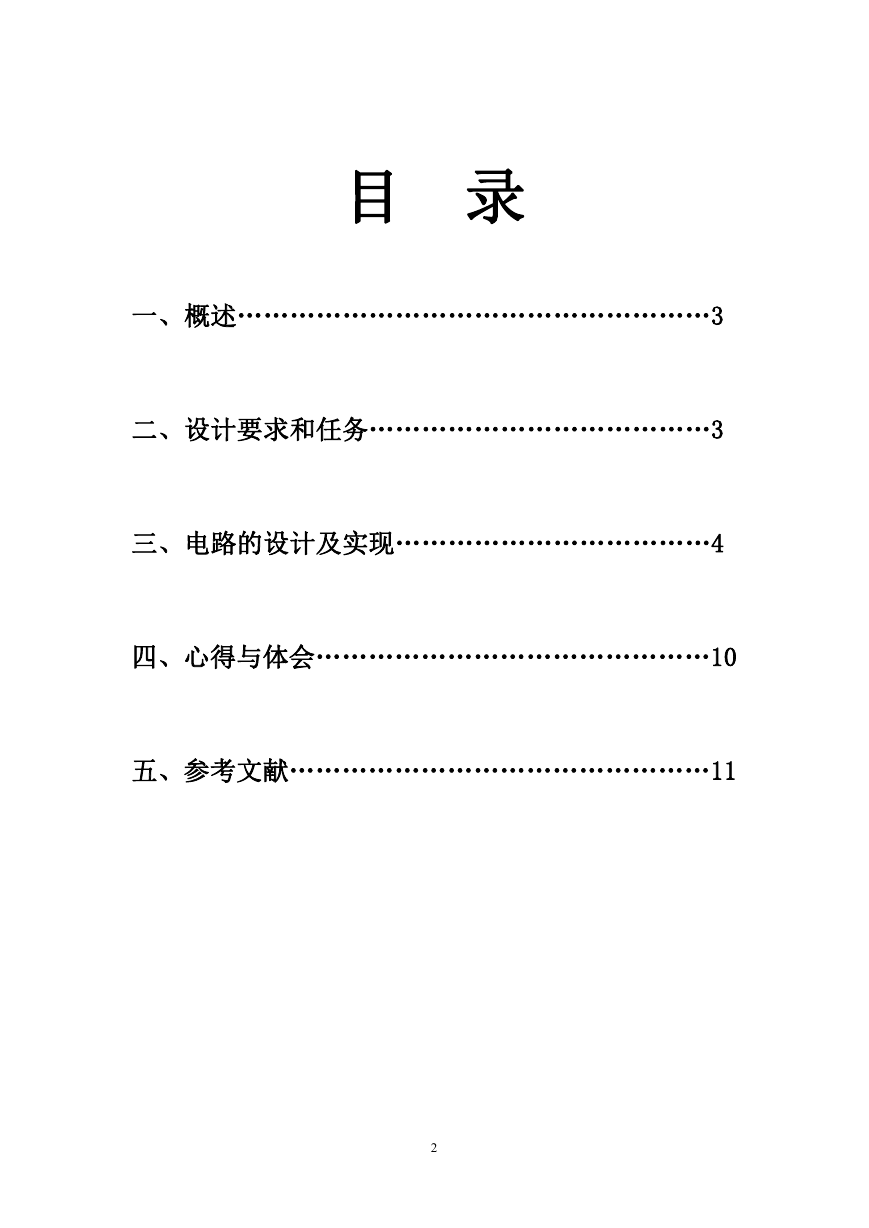

    目 录 一、概述………………………………………………3 二、设计要求和任务…………………………………3 三、电路的设计及实现………………………………4 四、心得与体会………………………………………10 五、参考文献…………………………………………11 2

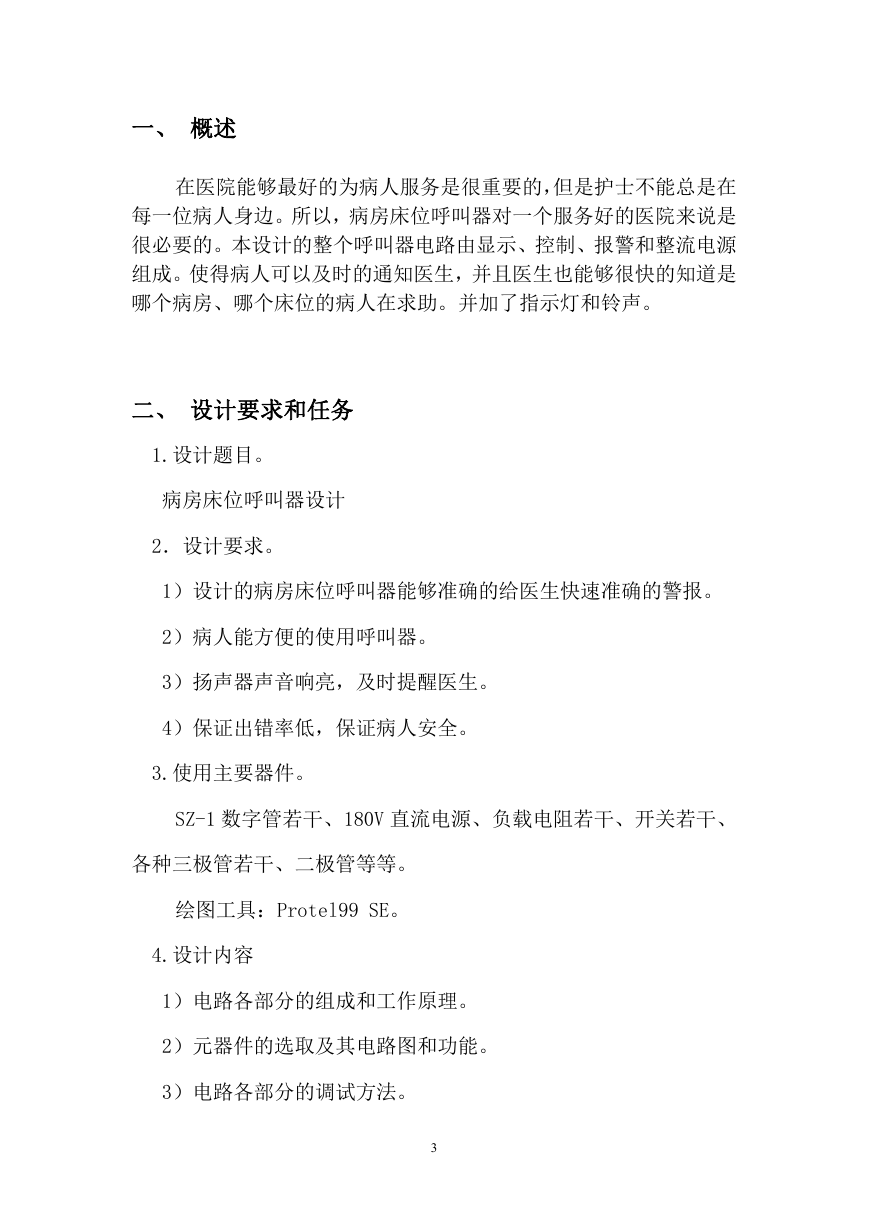

    一、 概述 在医院能够最好的为病人服务是很重要的，但是护士不能总是在 每一位病人身边。所以，病房床位呼叫器对一个服务好的医院来说是 很必要的。本设计的整个呼叫器电路由显示、控制、报警和整流电源 组成。使得病人可以及时的通知医生，并且医生也能够很快的知道是 哪个病房、哪个床位的病人在求助。并加了指示灯和铃声。 二、 设计要求和任务 1.设计题目。 病房床位呼叫器设计 2．设计要求。 1）设计的病房床位呼叫器能够准确的给医生快速准确的警报。 2）病人能方便的使用呼叫器。 3）扬声器声音响亮，及时提醒医生。 4）保证出错率低，保证病人安全。 3.使用主要器件。 SZ-1 数字管若干、180V 直流电源、负载电阻若干、开关若干、 各种三极管若干、二极管等等。 绘图工具：Protel99 SE。 4.设计内容 1）电路各部分的组成和工作原理。 2）元器件的选取及其电路图和功能。 3）电路各部分的调试方法。 3

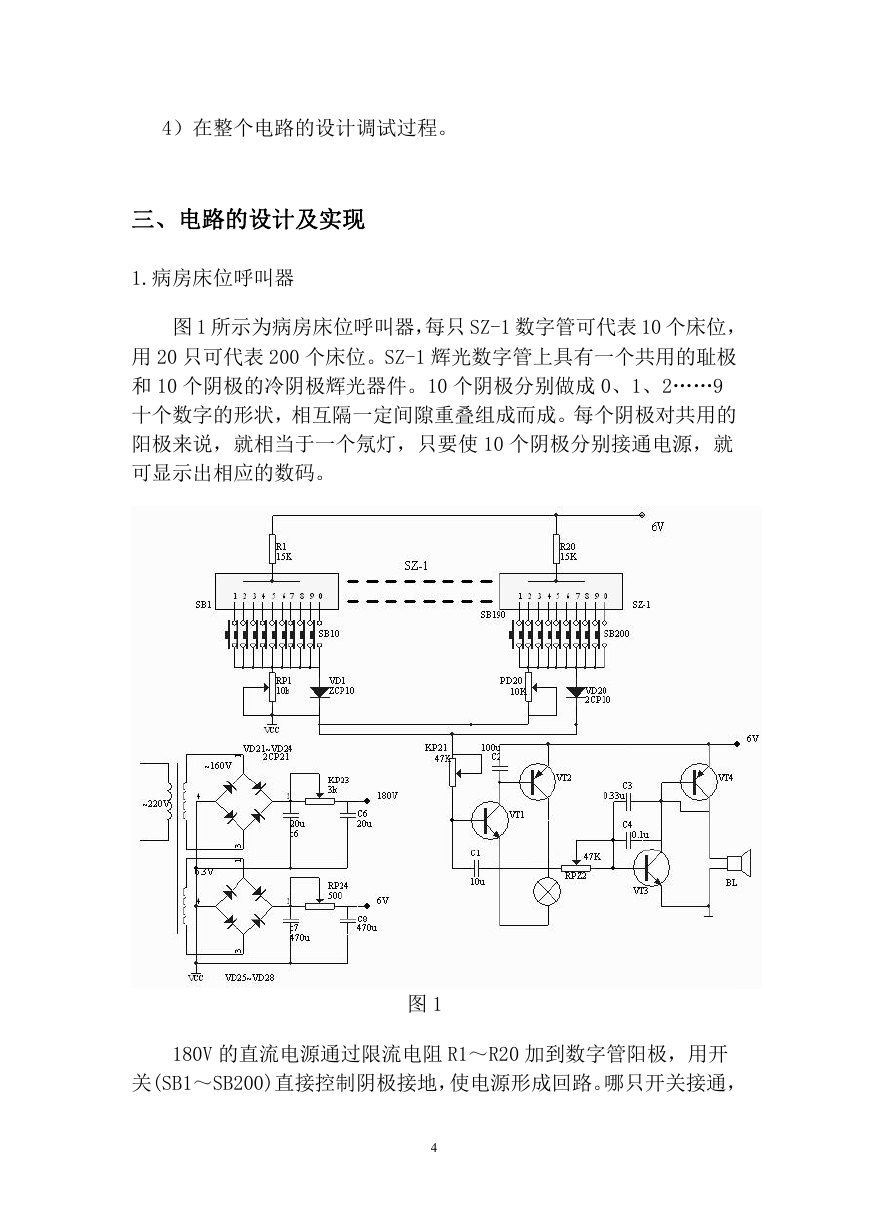

    4）在整个电路的设计调试过程。 三、电路的设计及实现 1.病房床位呼叫器 图 1 所示为病房床位呼叫器，每只 SZ-1 数字管可代表 10 个床位， 用 20 只可代表 200 个床位。SZ-1 辉光数字管上具有一个共用的耻极 和 10 个阴极的冷阴极辉光器件。10 个阴极分别做成 0、1、2……9 十个数字的形状，相互隔一定间隙重叠组成而成。每个阴极对共用的 阳极来说，就相当于一个氖灯，只要使 10 个阴极分别接通电源，就 可显示出相应的数码。 图 1 串 2 180V 的直流电源通过限流电阻 R1～R20 加到数字管阳极，用开 关(SB1～SB200)直接控制阴极接地，使电源形成回路。哪只开关接通， 4

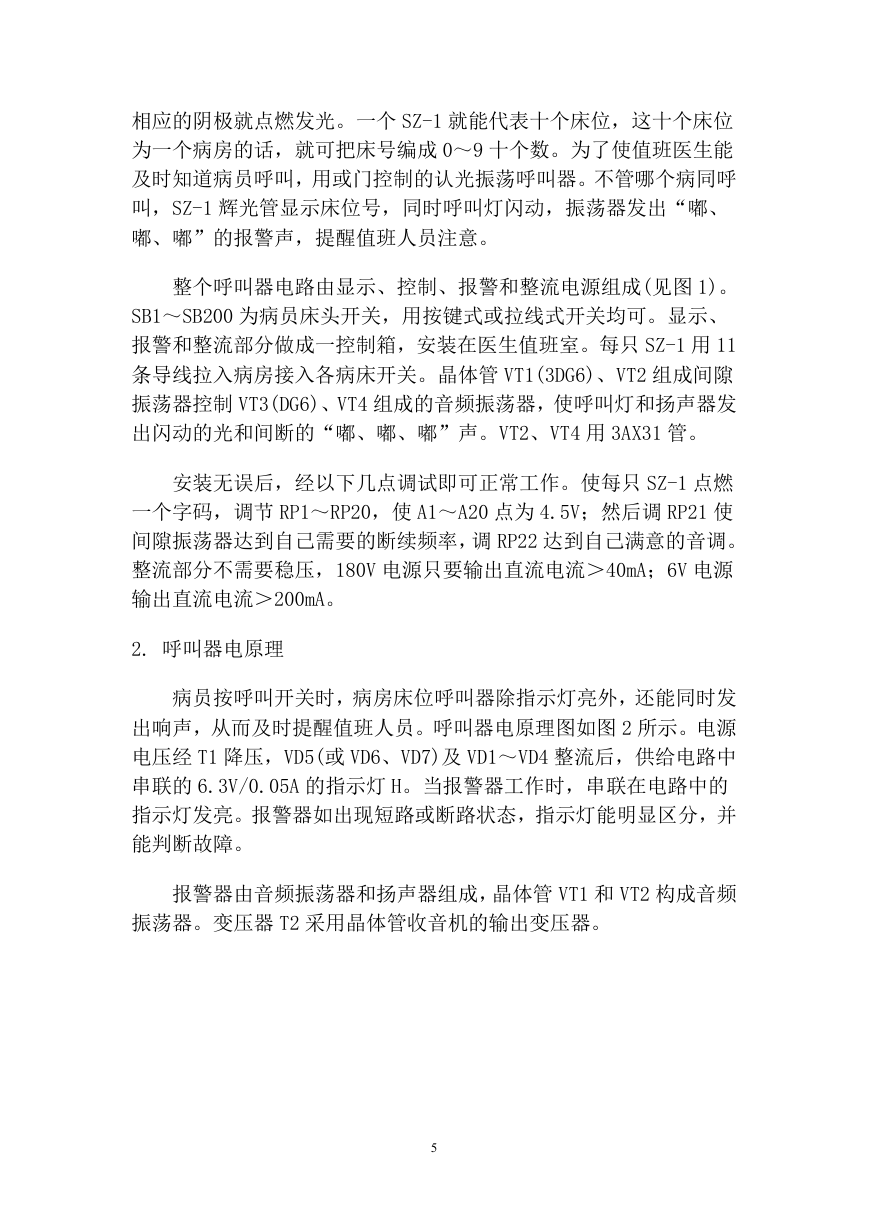

    相应的阴极就点燃发光。一个 SZ-1 就能代表十个床位，这十个床位 为一个病房的话，就可把床号编成 0～9 十个数。为了使值班医生能 及时知道病员呼叫，用或门控制的认光振荡呼叫器。不管哪个病同呼 叫，SZ-1 辉光管显示床位号，同时呼叫灯闪动，振荡器发出“嘟、 嘟、嘟”的报警声，提醒值班人员注意。 整个呼叫器电路由显示、控制、报警和整流电源组成(见图 1)。 SB1～SB200 为病员床头开关，用按键式或拉线式开关均可。显示、 报警和整流部分做成一控制箱，安装在医生值班室。每只 SZ-1 用 11 条导线拉入病房接入各病床开关。晶体管 VT1(3DG6)、VT2 组成间隙 振荡器控制 VT3(DG6)、VT4 组成的音频振荡器，使呼叫灯和扬声器发 出闪动的光和间断的“嘟、嘟、嘟”声。VT2、VT4 用 3AX31 管。 安装无误后，经以下几点调试即可正常工作。使每只 SZ-1 点燃 一个字码，调节 RP1～RP20，使 A1～A20 点为 4.5V；然后调 RP21 使 间隙振荡器达到自己需要的断续频率，调 RP22 达到自己满意的音调。 整流部分不需要稳压，180V 电源只要输出直流电流＞40mA；6V 电源 输出直流电流＞200mA。 2. 呼叫器电原理 病员按呼叫开关时，病房床位呼叫器除指示灯亮外，还能同时发 出响声，从而及时提醒值班人员。呼叫器电原理图如图 2 所示。电源 电压经 T1 降压，VD5(或 VD6、VD7)及 VD1～VD4 整流后，供给电路中 串联的 6.3V/0.05A 的指示灯 H。当报警器工作时，串联在电路中的 指示灯发亮。报警器如出现短路或断路状态，指示灯能明显区分，并 能判断故障。 报警器由音频振荡器和扬声器组成，晶体管 VT1 和 VT2 构成音频 振荡器。变压器 T2 采用晶体管收音机的输出变压器。 5
    图 2 3. 病床呼叫器 当病人需要呼叫医务人员的时候，只要按一下床头的开关，医务 人员值班室的指示台上就会发出音频信号，并且有指示灯指示出病人 所在的房号及床号。 6

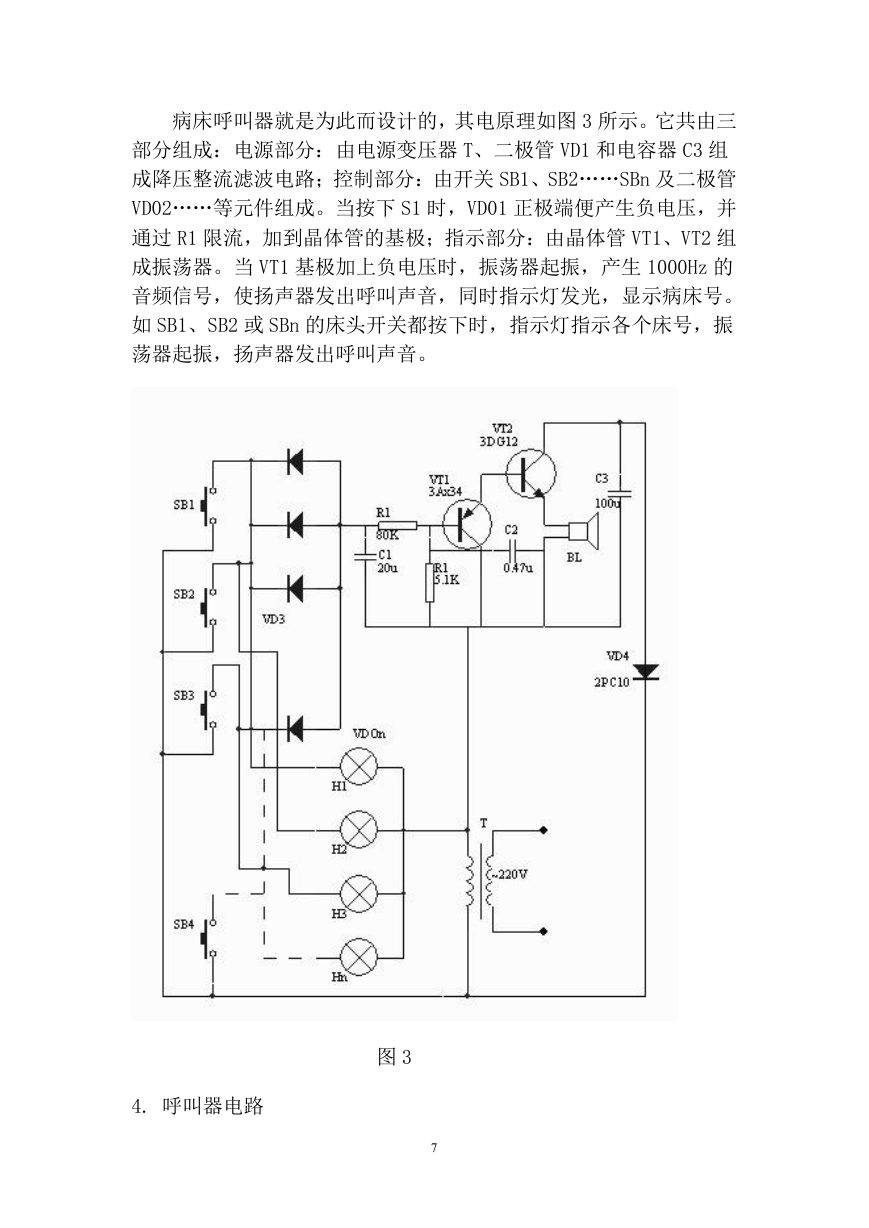

    病床呼叫器就是为此而设计的，其电原理如图 3 所示。它共由三 部分组成：电源部分：由电源变压器 T、二极管 VD1 和电容器 C3 组 成降压整流滤波电路；控制部分：由开关 SB1、SB2……SBn 及二极管 VD02……等元件组成。当按下 S1 时，VD01 正极端便产生负电压，并 通过 R1 限流，加到晶体管的基极；指示部分：由晶体管 VT1、VT2 组 成振荡器。当 VT1 基极加上负电压时，振荡器起振，产生 1000Hz 的 音频信号，使扬声器发出呼叫声音，同时指示灯发光，显示病床号。 如 SB1、SB2 或 SBn 的床头开关都按下时，指示灯指示各个床号，振 荡器起振，扬声器发出呼叫声音。 4. 呼叫器电路 图 3 7

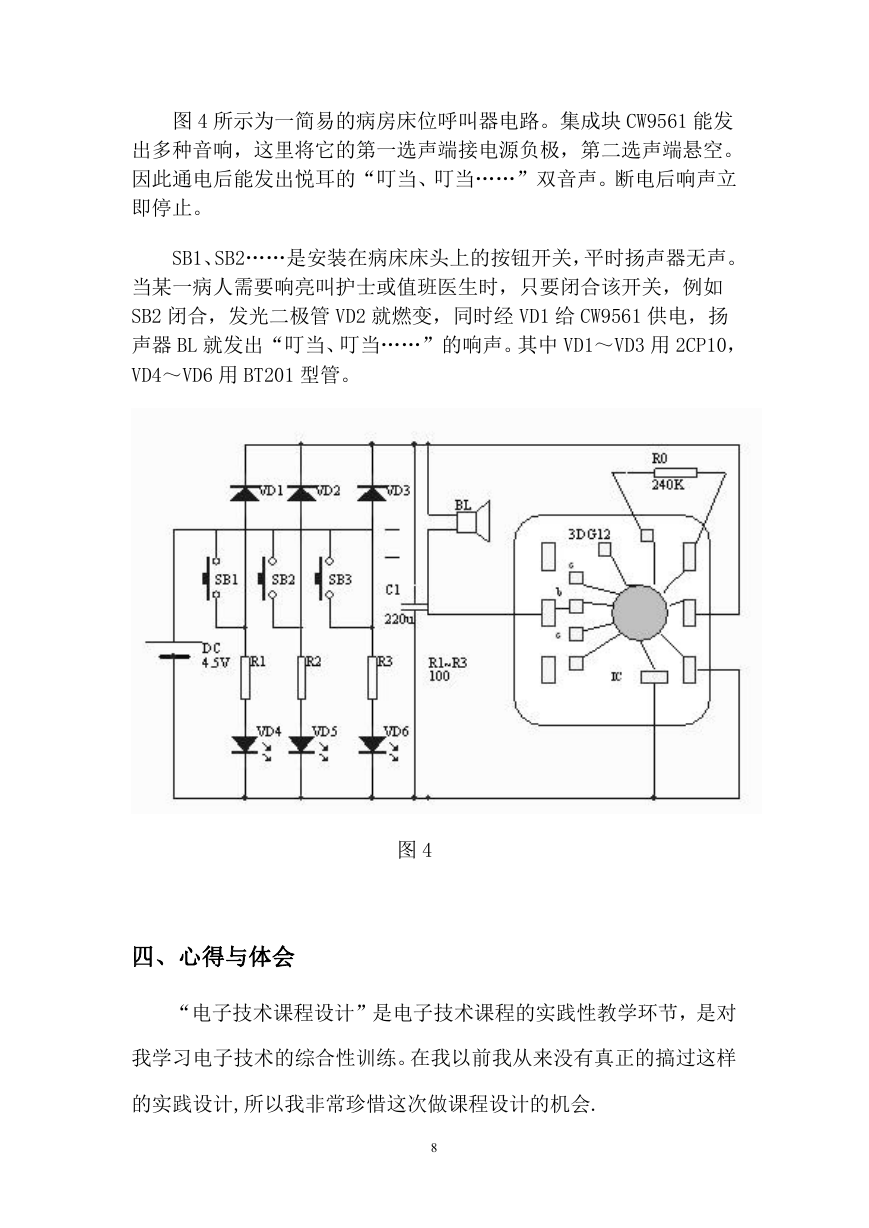

    图 4 所示为一简易的病房床位呼叫器电路。集成块 CW9561 能发 出多种音响，这里将它的第一选声端接电源负极，第二选声端悬空。 因此通电后能发出悦耳的“叮当、叮当……”双音声。断电后响声立 即停止。 SB1、SB2……是安装在病床床头上的按钮开关，平时扬声器无声。 当某一病人需要响亮叫护士或值班医生时，只要闭合该开关，例如 SB2 闭合，发光二极管 VD2 就燃变，同时经 VD1 给 CW9561 供电，扬 声器 BL 就发出“叮当、叮当……”的响声。其中 VD1～VD3 用 2CP10， VD4～VD6 用 BT201 型管。 图 4 四、心得与体会 “电子技术课程设计”是电子技术课程的实践性教学环节，是对 我学习电子技术的综合性训练。在我以前我从来没有真正的搞过这样 的实践设计,所以我非常珍惜这次做课程设计的机会. 8
