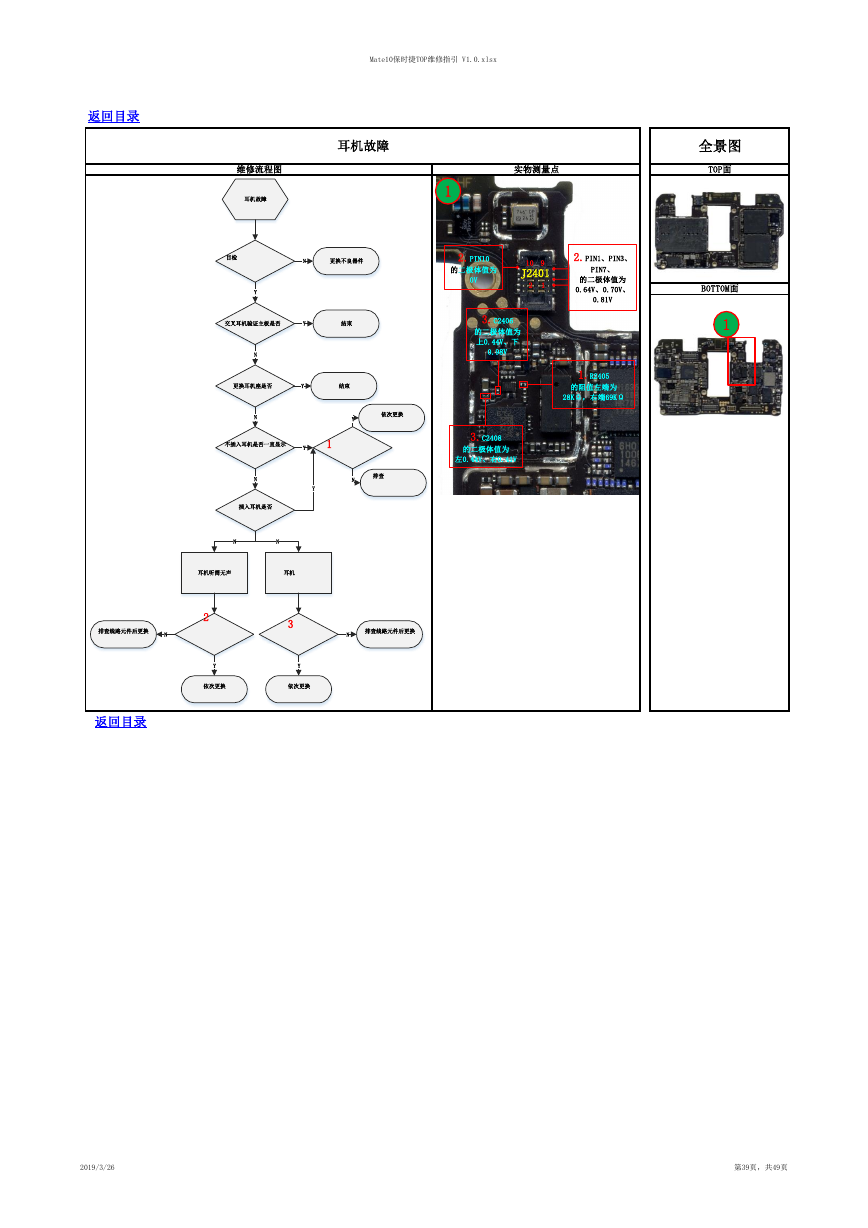

Mate10保时捷TOP维修指引 V1.0.xlsx 返回目录 耳机故障 维修流程图 耳机故障 实物测量点 1 2.PIN10 的二极体值为 0V 10 9 J2401 1 2 2.PIN1、PIN3、 PIN7、 的二极体值为 0.64V、0.70V、 0.81V 3.C2406 的二极体值为 上0.44V、下 0.98V 3.C2408 的二极体值为 左0.44V、右0.41V 1.R2405 的阻值左端为 28KΩ，右端69KΩ 目检 N 更换不良器件 Y 交叉耳机验证主板是否 Y 结束 N 更换耳机座是否 Y 结束 依次更换 排查 Y N N 不插入耳机是否一直显示 Y 1 N Y 插入耳机是否 N N 全景图 TOP面 BOTTOM面 1 耳机听筒无声 耳机 排查线路元件后更换 N 2 3 排查线路元件后更换 N Y Y 依次更换 依次更换 返回目录 2019/3/26 OK 第39页，共49页 .量测 .量测 .测量HS _DET_TEST HS R2405)对地阻值是否 R_TEST( PIN1) _GND_TEST( PIN10） OK 2201 HS J 2401及相关元件是 OK _DET_TEST MIC无声 _SGND( PIN3） _TEST( PIN7) 2201 2401/ U2201 _HS_MIC_N(C2406) _HS_MIC_P(C2408) 2201 2401/ U2201 2401/ U2201 _DET_TEST _DET_TEST OK OK OK HS
