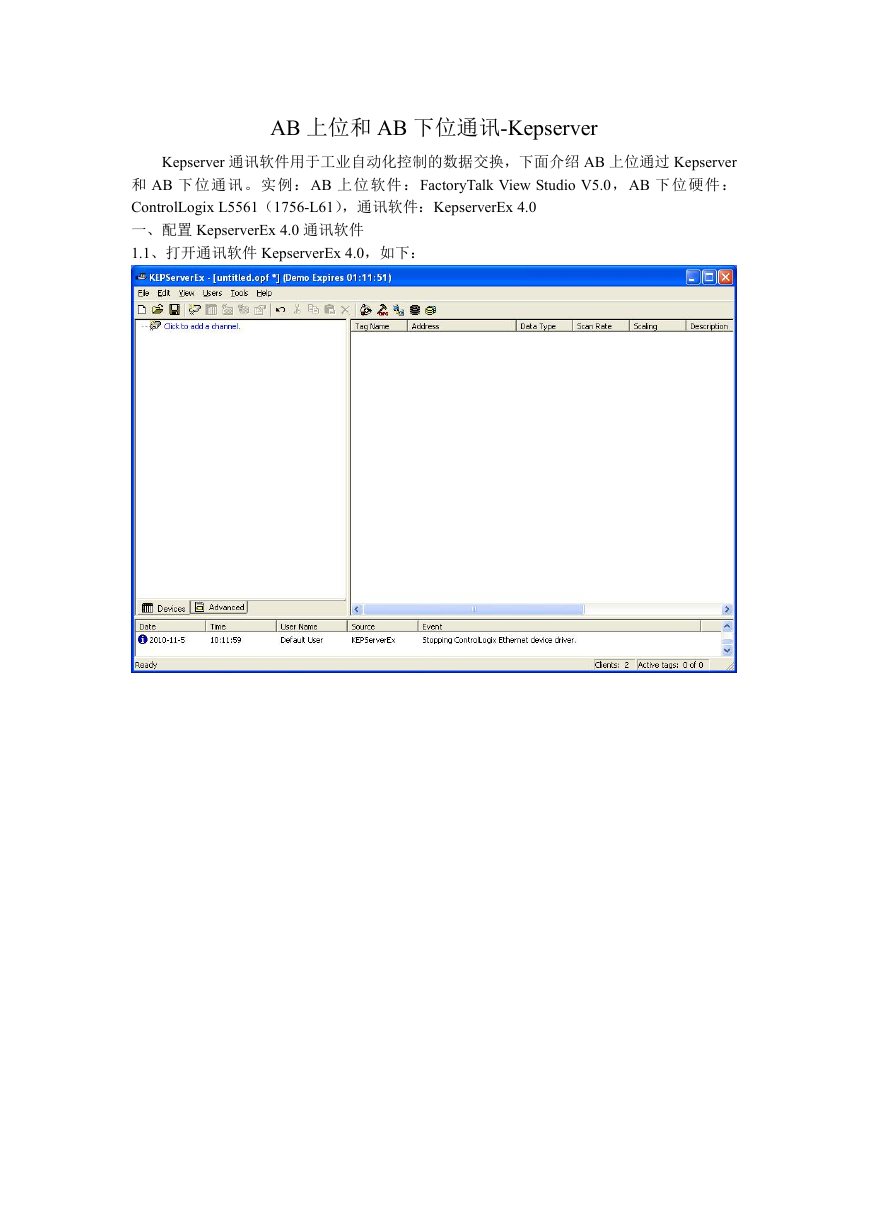

AB 上位和 AB 下位通讯-Kepserver Kepserver 通讯软件用于工业自动化控制的数据交换，下面介绍 AB 上位通过 Kepserver 和 AB 下位通讯。实例：AB 上位软件：FactoryTalk View Studio V5.0，AB 下位硬件： ControlLogix L5561（1756-L61），通讯软件：KepserverEx 4.0 一、配置 KepserverEx 4.0 通讯软件 1.1、打开通讯软件 KepserverEx 4.0，如下：

1.2、添加 Channel，通道名称 :Channel1 1.3、添加设备驱动：ControlLogix Ethernet

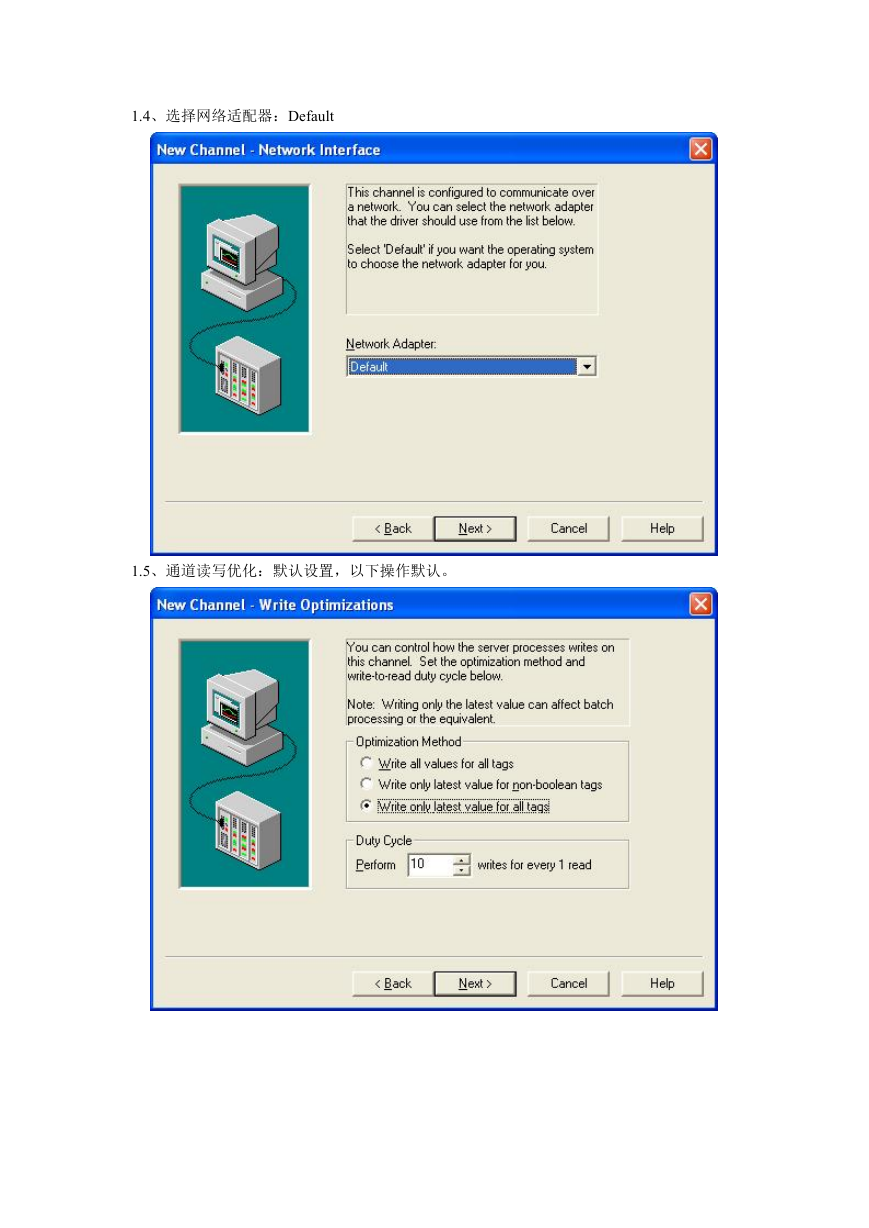

1.4、选择网络适配器：Default 1.5、通道读写优化：默认设置，以下操作默认。

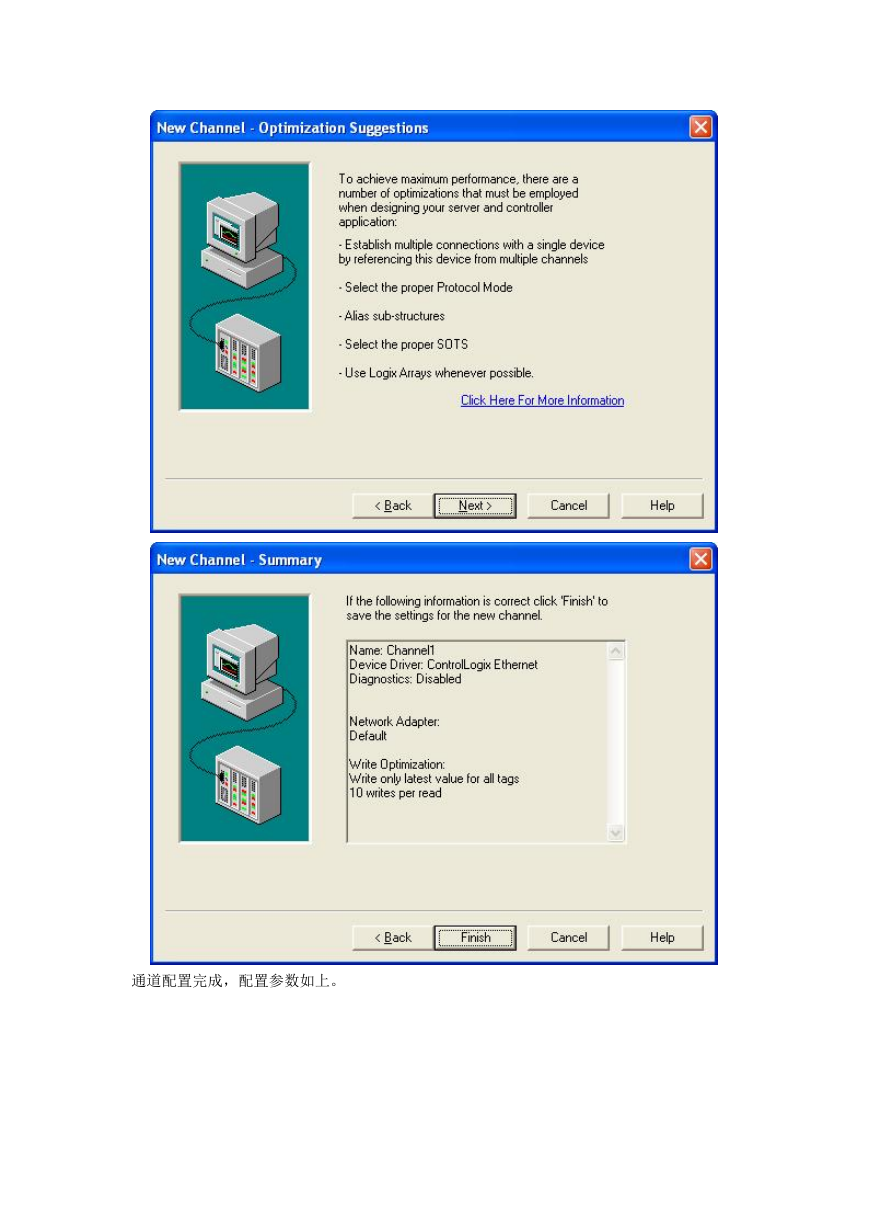

通道配置完成，配置参数如上。

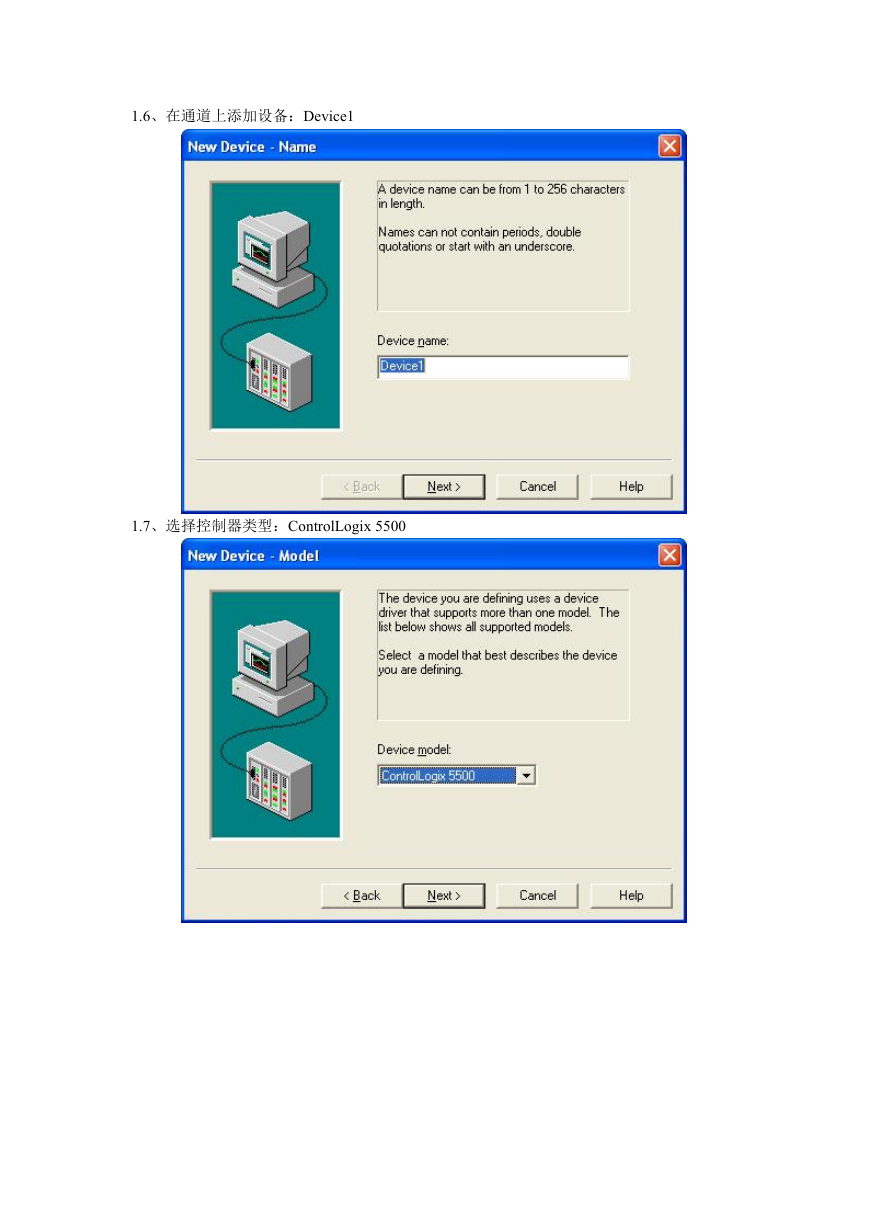

1.6、在通道上添加设备：Device1 1.7、选择控制器类型：ControlLogix 5500

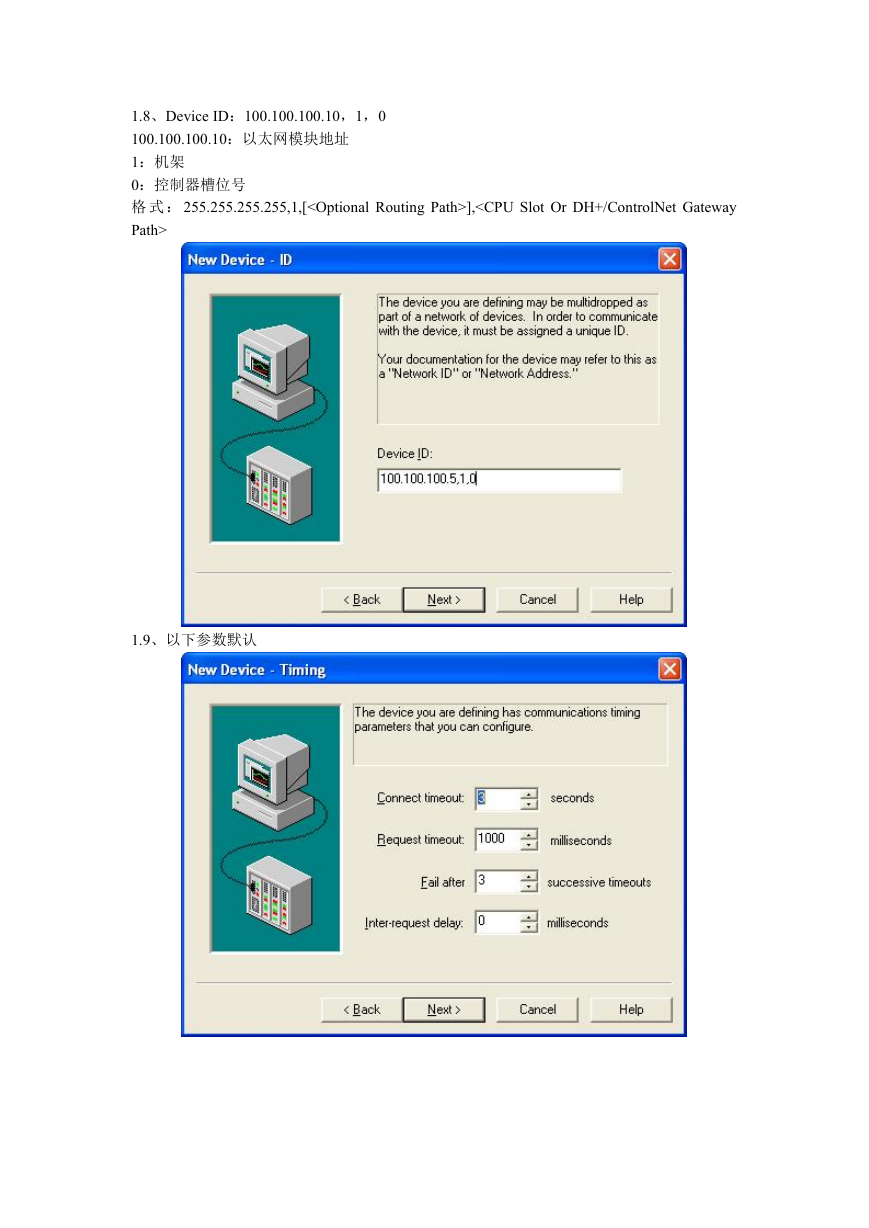

1.8、Device ID：100.100.100.10，1，0 100.100.100.10：以太网模块地址 1：机架 0：控制器槽位号格式： 255.255.255.255,1,[], 1.9、以下参数默认

1.10、默认数据类型：Float
