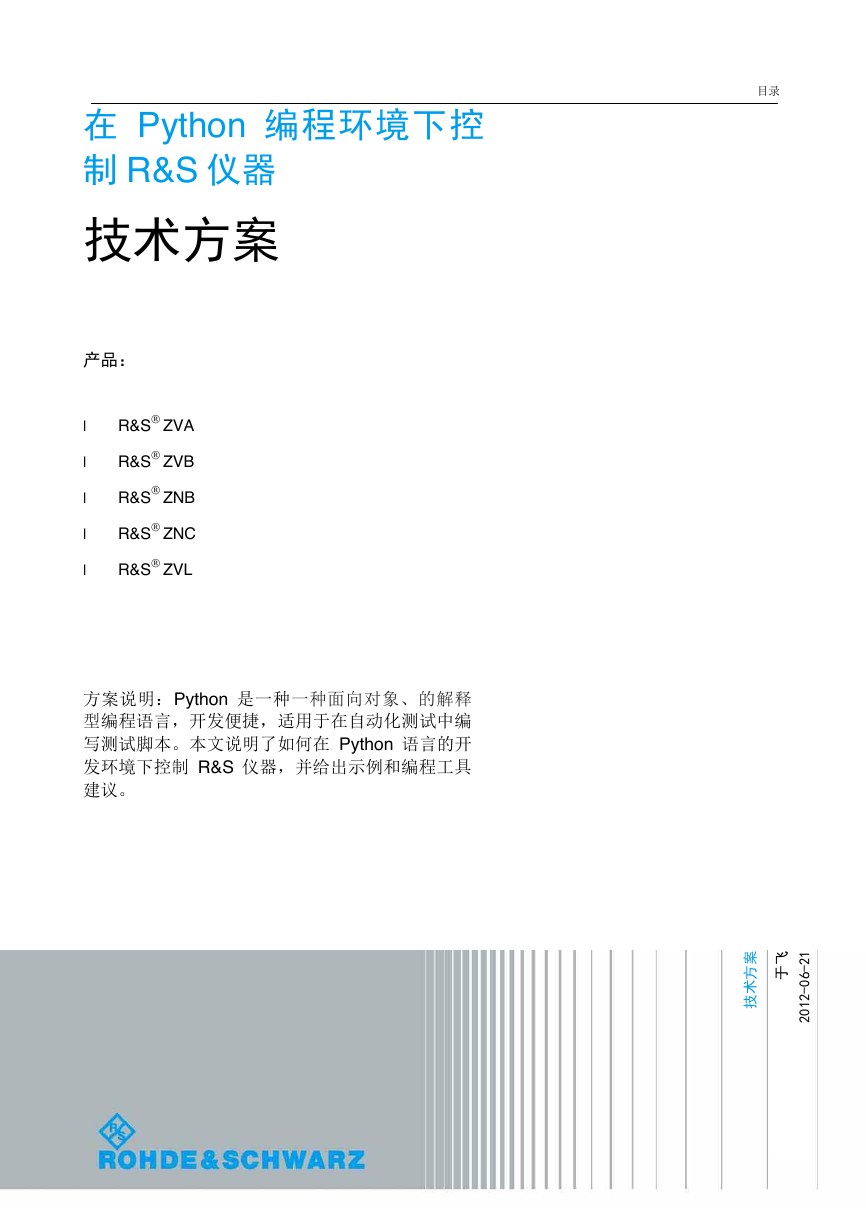

    在 Python 编程环境下控 制 R&S 仪器 技术方案 目录 产品： | R&S ZVA | R&S ZVB | R&S ZNB | R&S ZNC | R&S ZVL 方案说明：Python 是一种一种面向对象、的解释 型编程语言，开发便捷，适用于在自动化测试中编 写测试脚本。本文说明了如何在 Python 语言的开 发环境下控制 R&S 仪器，并给出示例和编程工具 建议。 案 方 术 技 飞 于 1 2 - 6 0 - 2 1 0 2 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 2

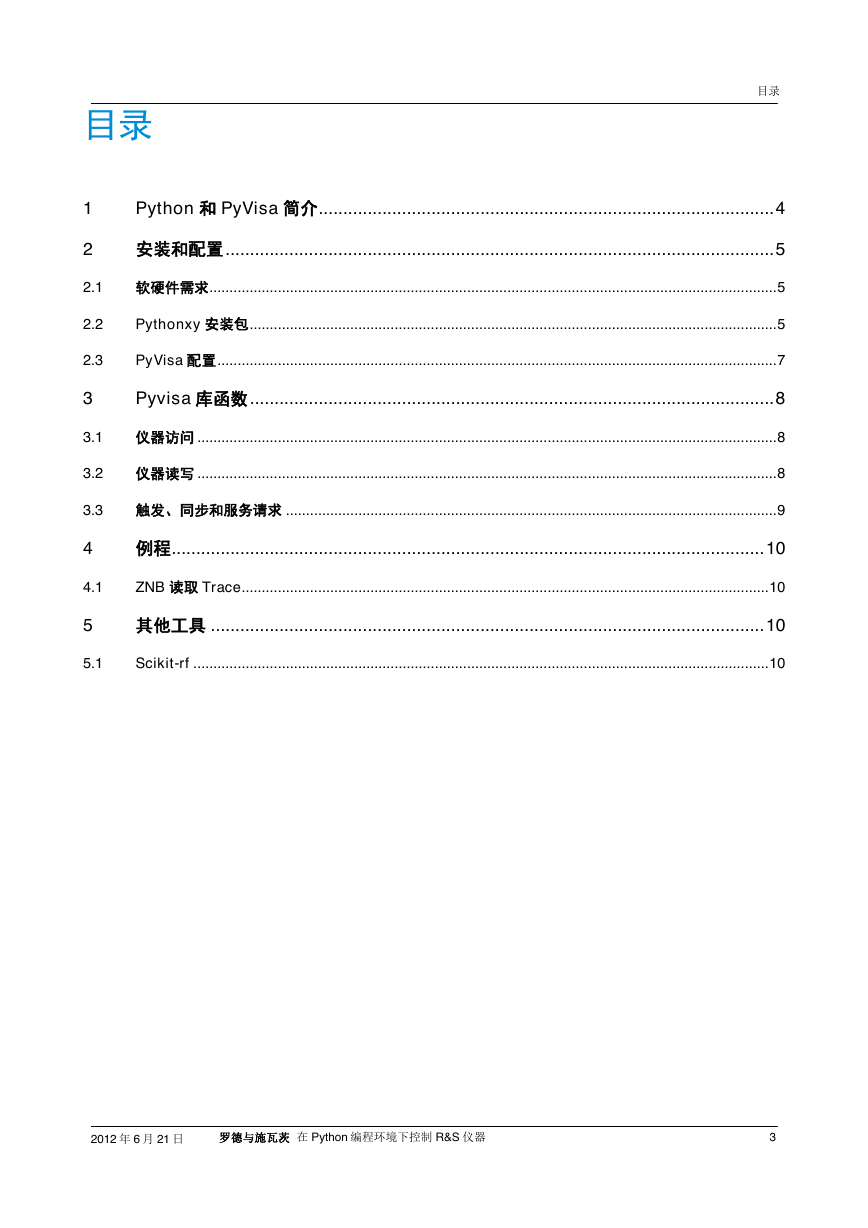

    目录 目录 1 2 Python 和 PyVisa 简介 ............................................................................................. 4 安装和配置 ................................................................................................................ 5 2.1 软硬件需求 ............................................................................................................................................. 5 2.2 Pythonxy 安装包 ................................................................................................................................... 5 2.3 PyVisa 配置 ........................................................................................................................................... 7 3 Pyvisa 库函数 ........................................................................................................... 8 3.1 仪器访问 ................................................................................................................................................ 8 3.2 仪器读写 ................................................................................................................................................ 8 3.3 触发、同步和服务请求 .......................................................................................................................... 9 4 例程 ......................................................................................................................... 10 4.1 ZNB 读取 Trace ................................................................................................................................... 10 5 其他工具 ................................................................................................................. 10 5.1 Scikit-rf ............................................................................................................................................... 10 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 3

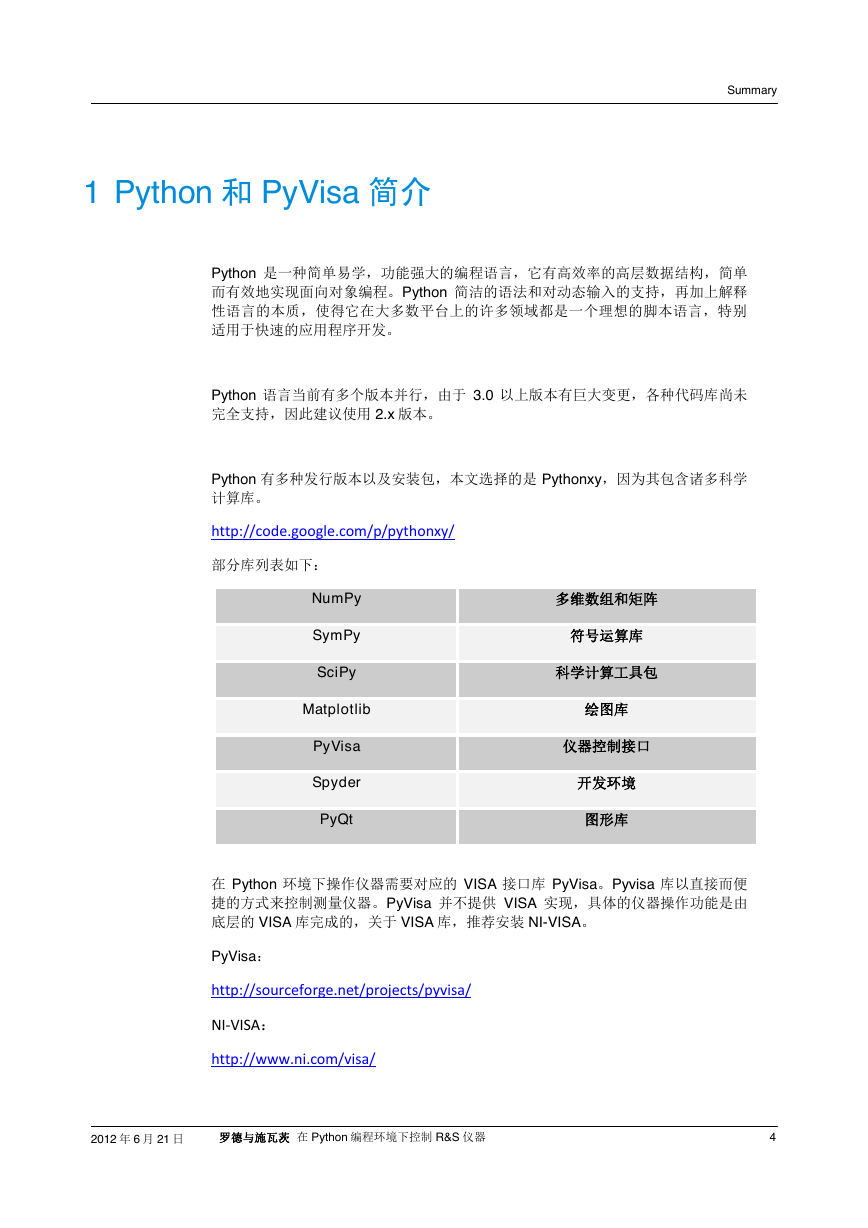

    1 Python 和 PyVisa 简介 Summary Python 是一种简单易学，功能强大的编程语言，它有高效率的高层数据结构，简单 而有效地实现面向对象编程。Python 简洁的语法和对动态输入的支持，再加上解释 性语言的本质，使得它在大多数平台上的许多领域都是一个理想的脚本语言，特别 适用于快速的应用程序开发。 Python 语言当前有多个版本并行，由于 3.0 以上版本有巨大变更，各种代码库尚未 完全支持，因此建议使用 2.x 版本。 Python 有多种发行版本以及安装包，本文选择的是 Pythonxy，因为其包含诸多科学 计算库。 http://code.google.com/p/pythonxy/ 部分库列表如下： NumPy SymPy SciPy Matplotlib PyVisa Spyder PyQt 多维数组和矩阵 符号运算库 科学计算工具包 绘图库 仪器控制接口 开发环境 图形库 在 Python 环境下操作仪器需要对应的 VISA 接口库 PyVisa。Pyvisa 库以直接而便 捷的方式来控制测量仪器。PyVisa 并不提供 VISA 实现，具体的仪器操作功能是由 底层的 VISA 库完成的，关于 VISA 库，推荐安装 NI-VISA。 PyVisa： http://sourceforge.net/projects/pyvisa/ NI-VISA： http://www.ni.com/visa/ 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 4

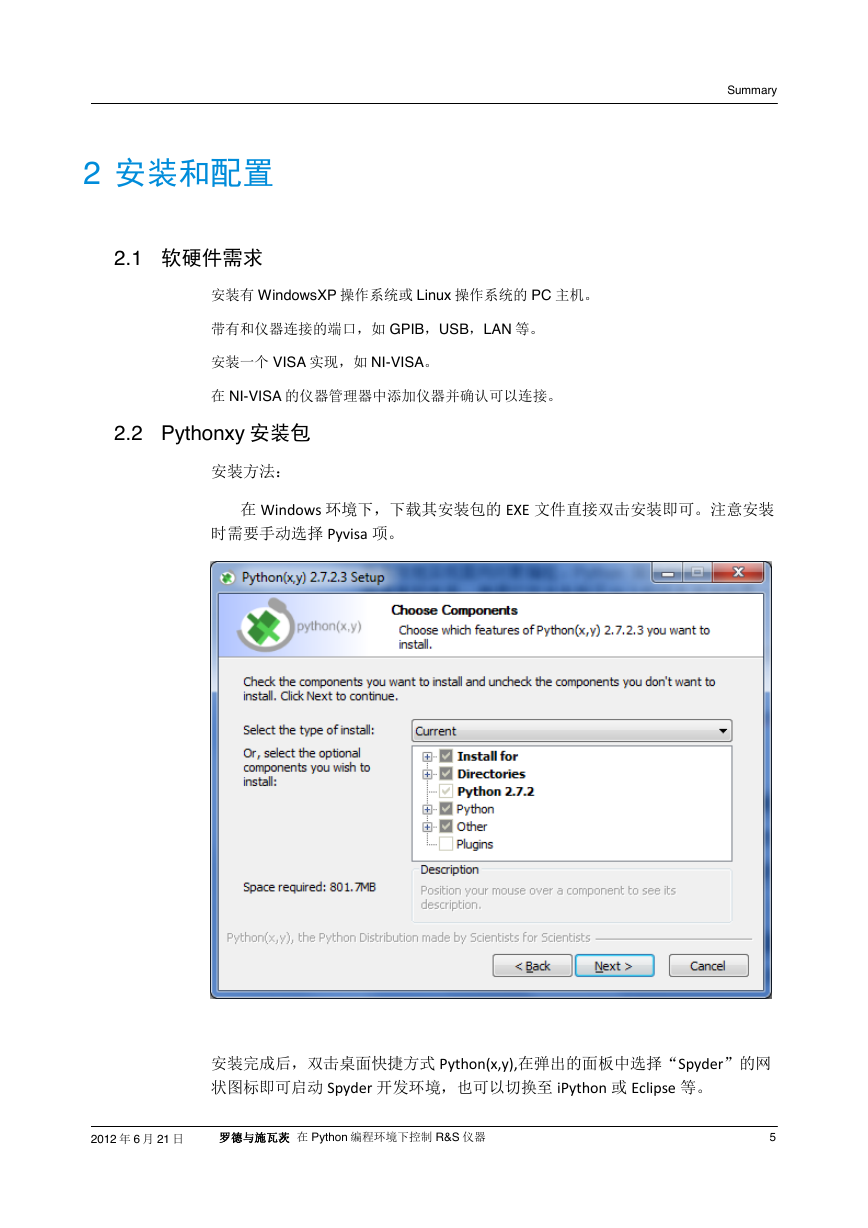

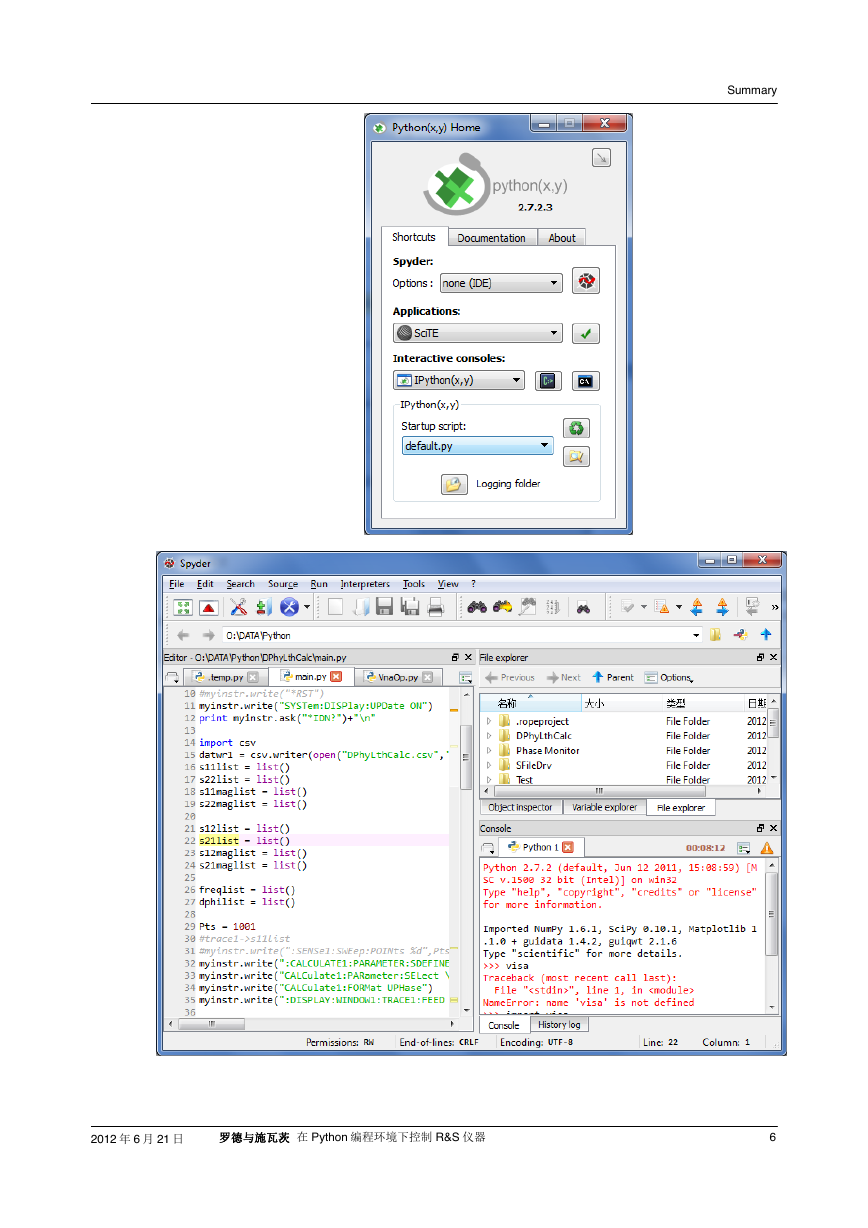

    2 安装和配置 Summary 2.1 软硬件需求 安装有 WindowsXP 操作系统或 Linux 操作系统的 PC 主机。 带有和仪器连接的端口，如 GPIB，USB，LAN 等。 安装一个 VISA 实现，如 NI-VISA。 在 NI-VISA 的仪器管理器中添加仪器并确认可以连接。 2.2 Pythonxy 安装包 安装方法： 在 Windows 环境下，下载其安装包的 EXE 文件直接双击安装即可。注意安装 时需要手动选择 Pyvisa 项。 安装完成后，双击桌面快捷方式 Python(x,y),在弹出的面板中选择“Spyder”的网 状图标即可启动 Spyder 开发环境，也可以切换至 iPython 或 Eclipse 等。 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 5
    2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 Summary 6

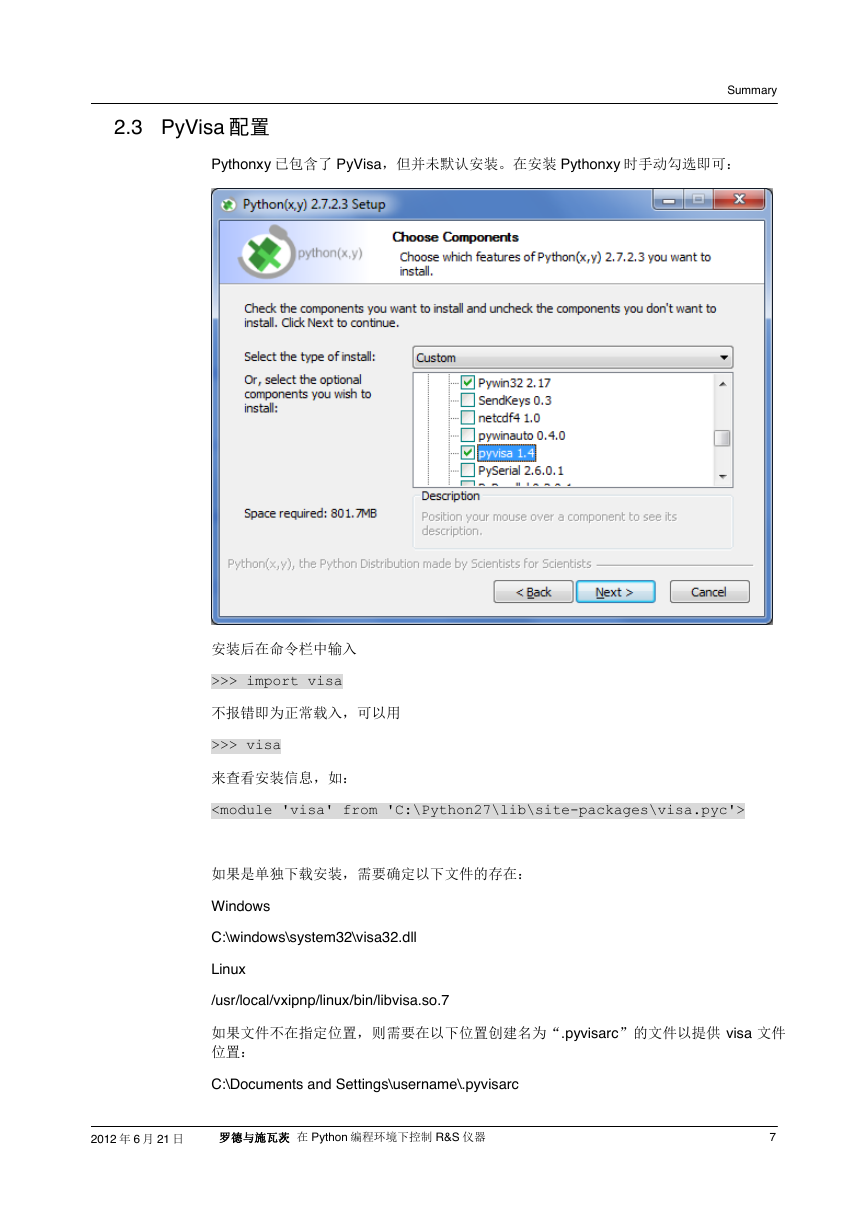

    2.3 PyVisa 配置 Pythonxy 已包含了 PyVisa，但并未默认安装。在安装 Pythonxy 时手动勾选即可： Summary 安装后在命令栏中输入 >>> import visa 不报错即为正常载入，可以用 >>> visa 来查看安装信息，如： 如果是单独下载安装，需要确定以下文件的存在： Windows C:\windows\system32\visa32.dll Linux /usr/local/vxipnp/linux/bin/libvisa.so.7 如果文件不在指定位置，则需要在以下位置创建名为“.pyvisarc”的文件以提供 visa 文件 位置： C:\Documents and Settings\username\.pyvisarc 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 7

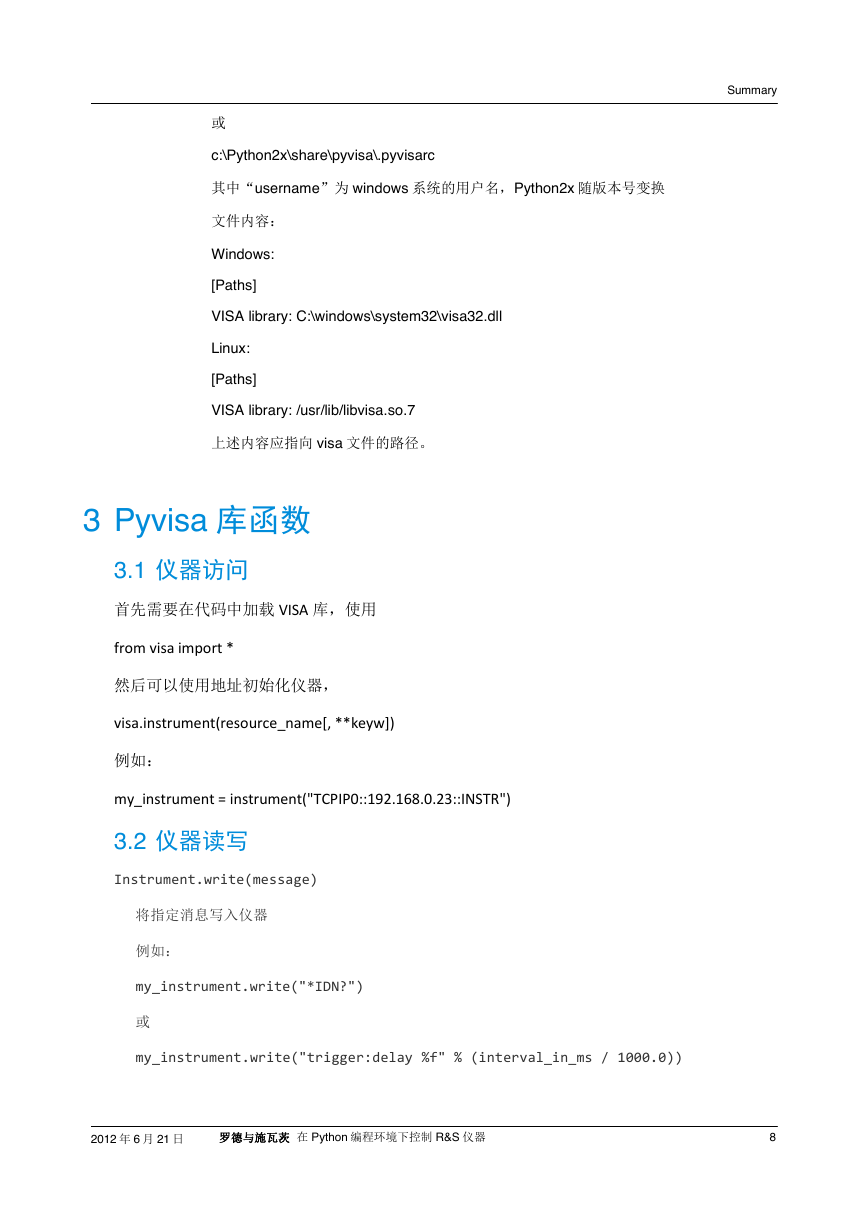

    或 Summary c:\Python2x\share\pyvisa\.pyvisarc 其中“username”为 windows 系统的用户名，Python2x 随版本号变换 文件内容： Windows: [Paths] VISA library: C:\windows\system32\visa32.dll Linux: [Paths] VISA library: /usr/lib/libvisa.so.7 上述内容应指向 visa 文件的路径。 3 Pyvisa 库函数 3.1 仪器访问 首先需要在代码中加载 VISA 库，使用 from visa import * 然后可以使用地址初始化仪器， visa.instrument(resource_name[, **keyw]) 例如： my_instrument = instrument("TCPIP0::192.168.0.23::INSTR") 3.2 仪器读写 Instrument.write(message) 将指定消息写入仪器 例如： my_instrument.write("*IDN?") 或 my_instrument.write("trigger:delay %f" % (interval_in_ms / 1000.0)) 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 8

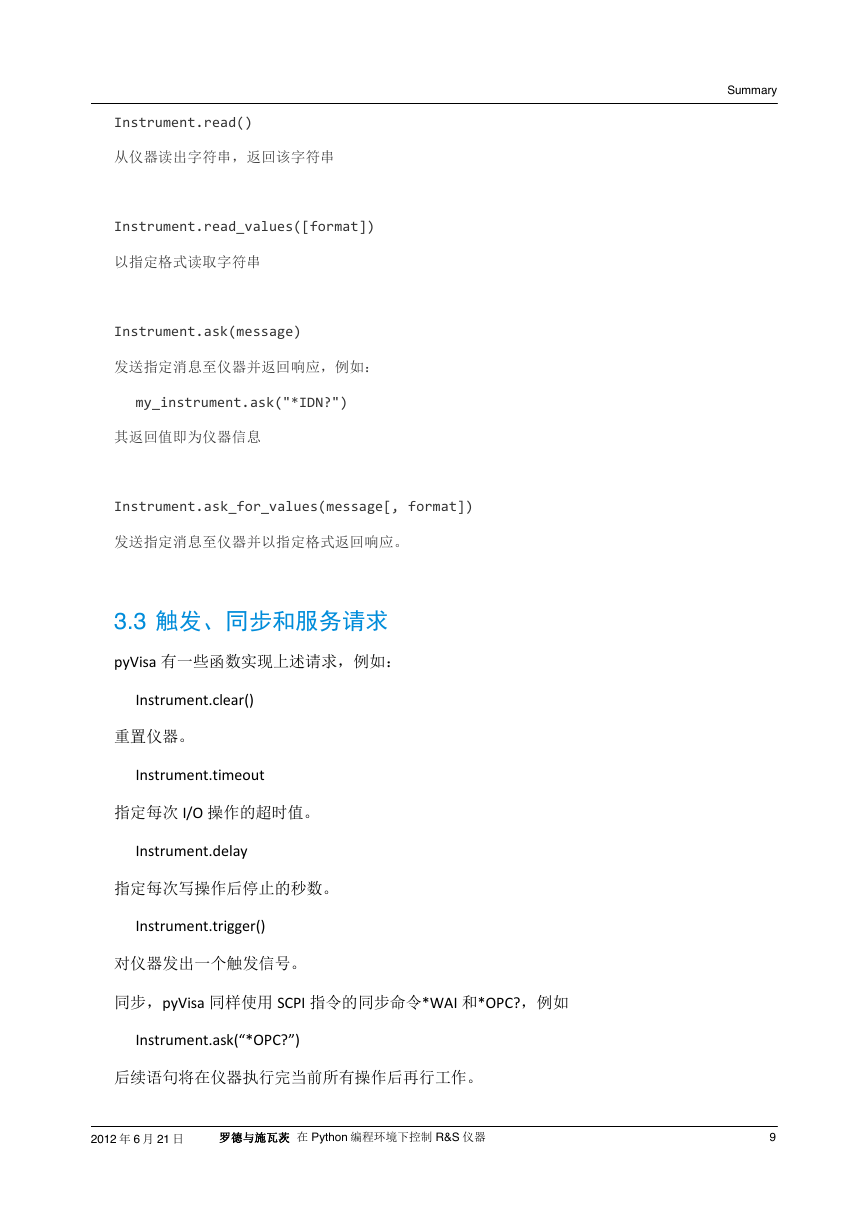

    Summary Instrument.read() 从仪器读出字符串，返回该字符串 Instrument.read_values([format]) 以指定格式读取字符串 Instrument.ask(message) 发送指定消息至仪器并返回响应，例如： my_instrument.ask("*IDN?") 其返回值即为仪器信息 Instrument.ask_for_values(message[, format]) 发送指定消息至仪器并以指定格式返回响应。 3.3 触发、同步和服务请求 pyVisa 有一些函数实现上述请求，例如： Instrument.clear() 重置仪器。 Instrument.timeout 指定每次 I/O 操作的超时值。 Instrument.delay 指定每次写操作后停止的秒数。 Instrument.trigger() 对仪器发出一个触发信号。 同步，pyVisa 同样使用 SCPI 指令的同步命令*WAI 和*OPC?，例如 Instrument.ask(“*OPC?”) 后续语句将在仪器执行完当前所有操作后再行工作。 2012 年 6 月 21 日 罗德与施瓦茨 在 Python 编程环境下控制 R&S 仪器 9
