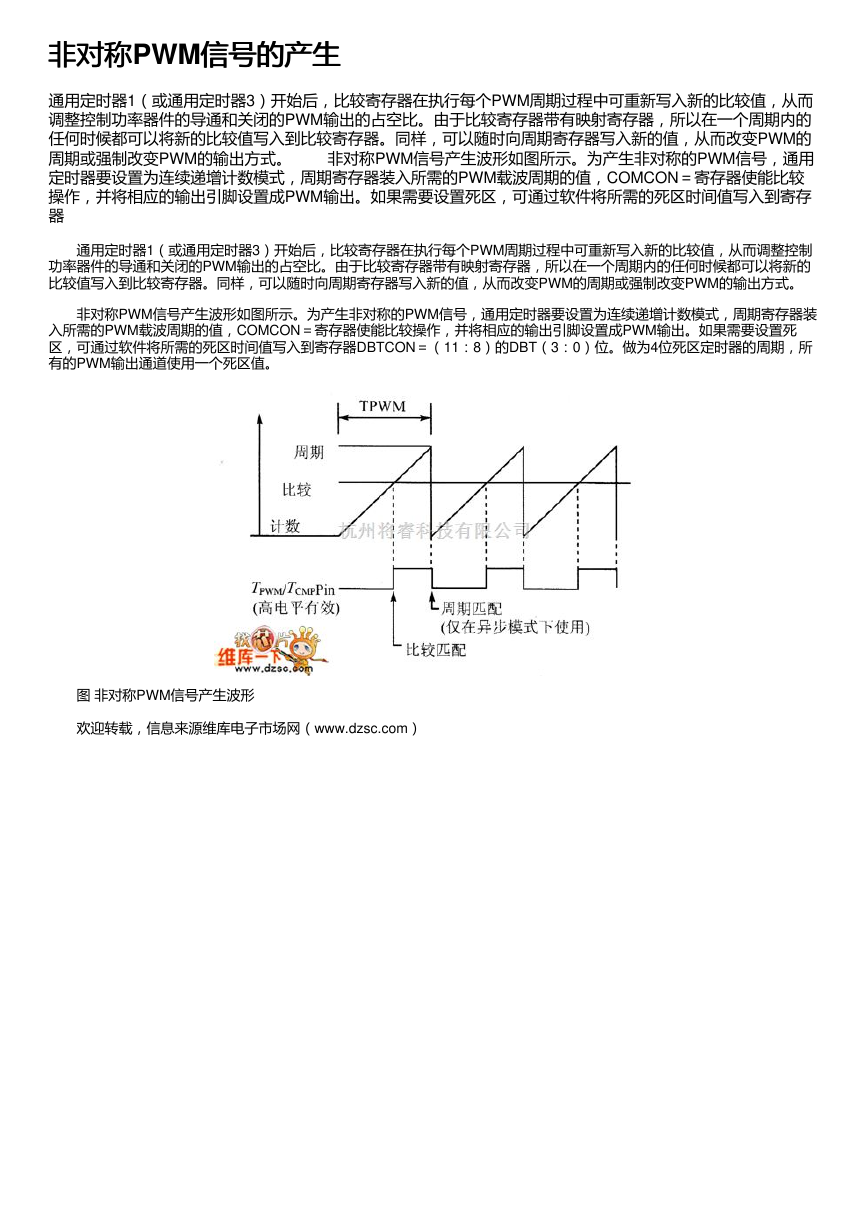

非对称非对称PWM信号的产生 信号的产生 通用定时器1（或通用定时器3）开始后，比较寄存器在执行每个PWM周期过程中可重新写入新的比较值，从而 调整控制功率器件的导通和关闭的PWM输出的占空比。由于比较寄存器带有映射寄存器，所以在一个周期内的 任何时候都可以将新的比较值写入到比较寄存器。同样，可以随时向周期寄存器写入新的值，从而改变PWM的 周期或强制改变PWM的输出方式。 　　非对称PWM信号产生波形如图所示。为产生非对称的PWM信号，通用 定时器要设置为连续递增计数模式，周期寄存器装入所需的PWM载波周期的值，COMCON＝寄存器使能比较 操作，并将相应的输出引脚设置成PWM输出。如果需要设置死区，可通过软件将所需的死区时间值写入到寄存 器 　　通用定时器1（或通用定时器3）开始后，比较寄存器在执行每个PWM周期过程中可重新写入新的比较值，从而调整控制 功率器件的导通和关闭的PWM输出的占空比。由于比较寄存器带有映射寄存器，所以在一个周期内的任何时候都可以将新的 比较值写入到比较寄存器。同样，可以随时向周期寄存器写入新的值，从而改变PWM的周期或强制改变PWM的输出方式。 　　非对称PWM信号产生波形如图所示。为产生非对称的PWM信号，通用定时器要设置为连续递增计数模式，周期寄存器装 入所需的PWM载波周期的值，COMCON＝寄存器使能比较操作，并将相应的输出引脚设置成PWM输出。如果需要设置死 区，可通过软件将所需的死区时间值写入到寄存器DBTCON＝（11：8）的DBT（3：0）位。做为4位死区定时器的周期，所 有的PWM输出通道使用一个死区值。 　　图 非对称PWM信号产生波形 　　欢迎转载，信息来源维库电子市场网（www.dzsc.com）
