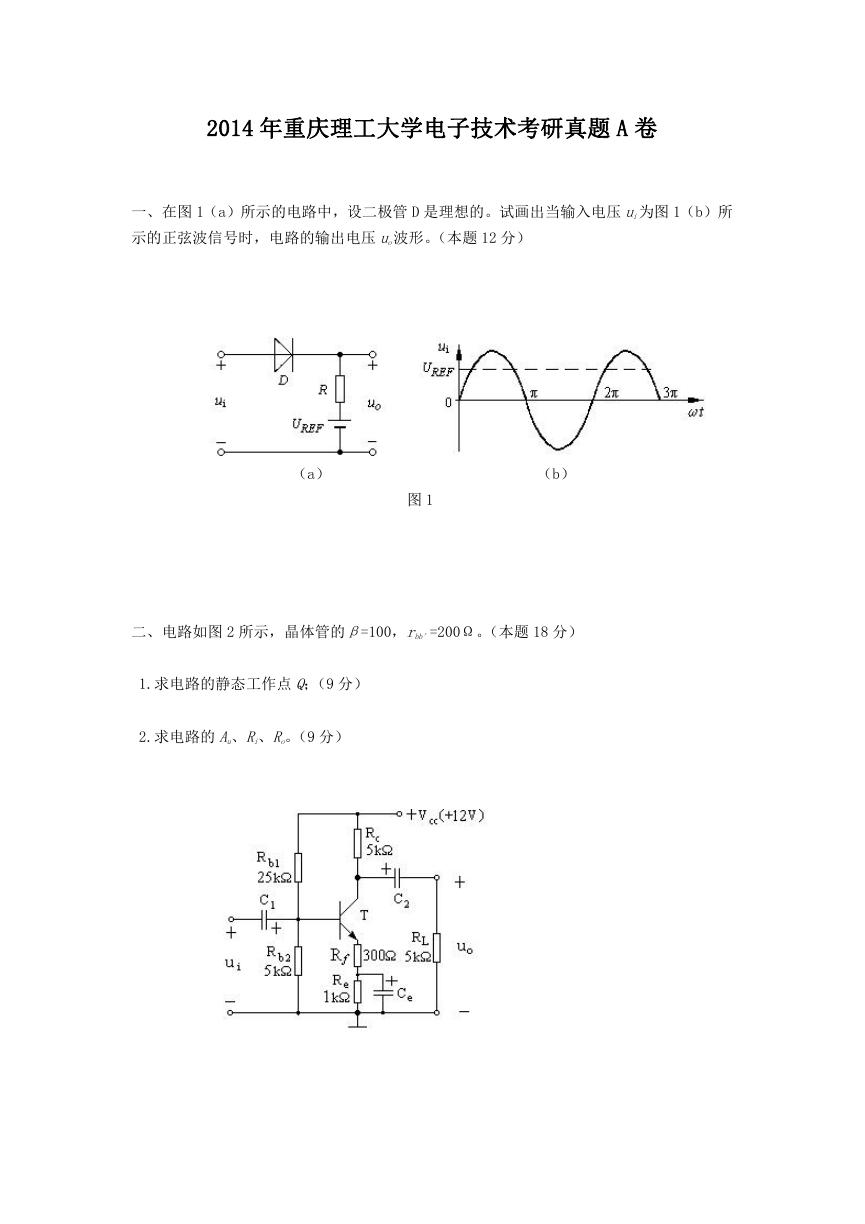

2014 年重庆理工大学电子技术考研真题 A 卷一、在图 1（a）所示的电路中，设二极管 D 是理想的。试画出当输入电压 ui为图 1（b）所示的正弦波信号时，电路的输出电压 uo波形。（本题 12 分）（a）（b）图 1 二、电路如图 2 所示，晶体管的β=100，rbb′=200Ω。（本题 18 分） 1.求电路的静态工作点 Q；（9 分） 2.求电路的 Au、Ri、Ro。（9 分）

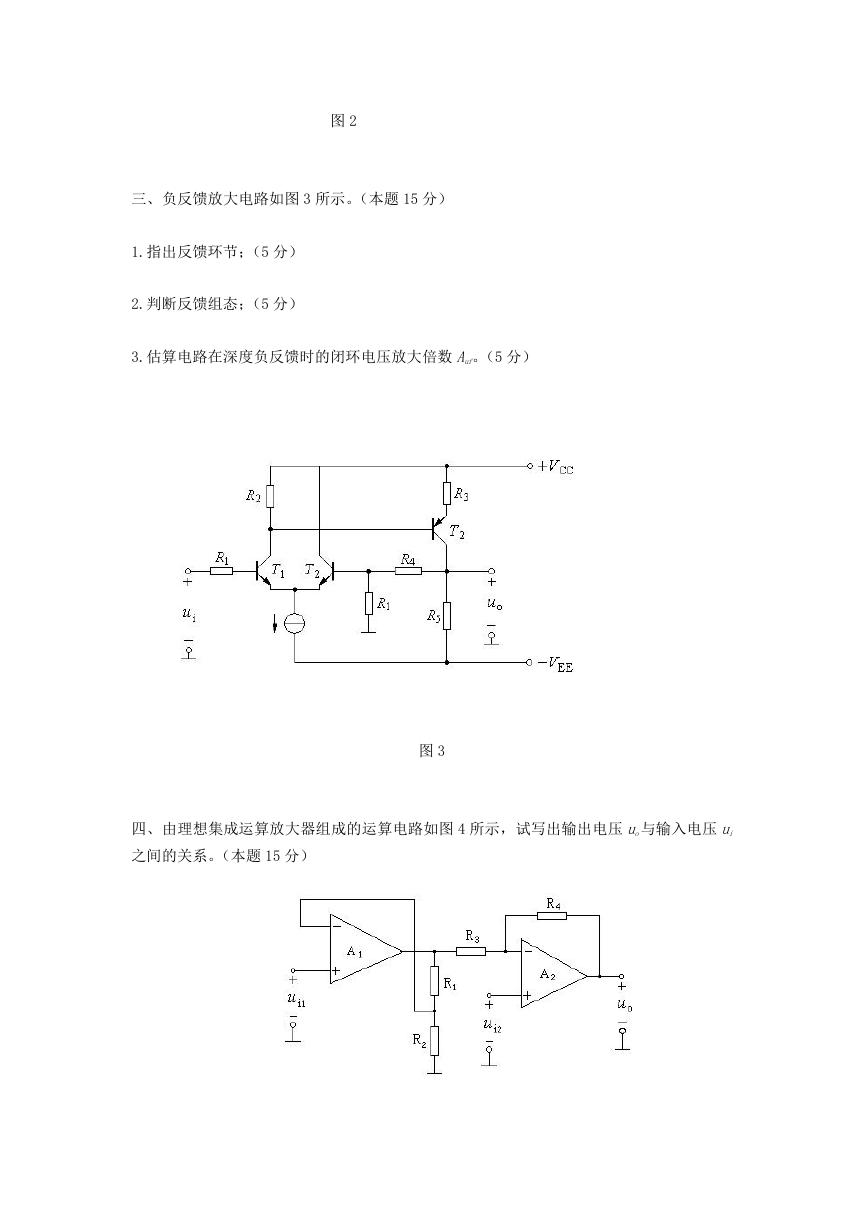

图 2 三、负反馈放大电路如图 3 所示。（本题 15 分） 1.指出反馈环节；（5 分） 2.判断反馈组态；（5 分） 3.估算电路在深度负反馈时的闭环电压放大倍数 Auf。（5 分）图 3 四、由理想集成运算放大器组成的运算电路如图 4 所示，试写出输出电压 uo与输入电压 ui 之间的关系。（本题 15 分）

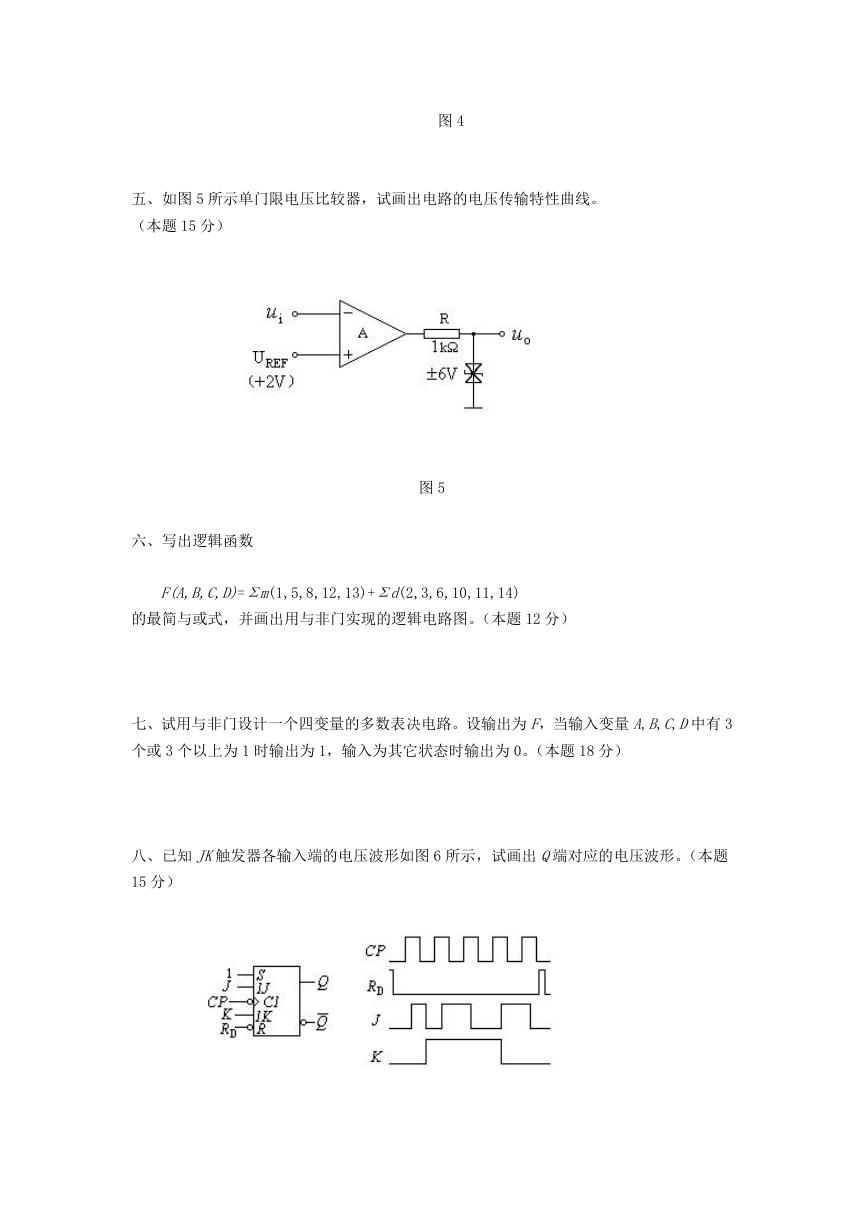

图 4 五、如图 5 所示单门限电压比较器，试画出电路的电压传输特性曲线。（本题 15 分）图 5 六、写出逻辑函数 F(A,B,C,D)=Σm(1,5,8,12,13)+Σd(2,3,6,10,11,14) 的最简与或式，并画出用与非门实现的逻辑电路图。（本题 12 分）七、试用与非门设计一个四变量的多数表决电路。设输出为 F，当输入变量 A,B,C,D中有 3 个或 3 个以上为 1 时输出为 1，输入为其它状态时输出为 0。（本题 18 分）八、已知 JK触发器各输入端的电压波形如图 6 所示，试画出 Q端对应的电压波形。（本题 15 分）

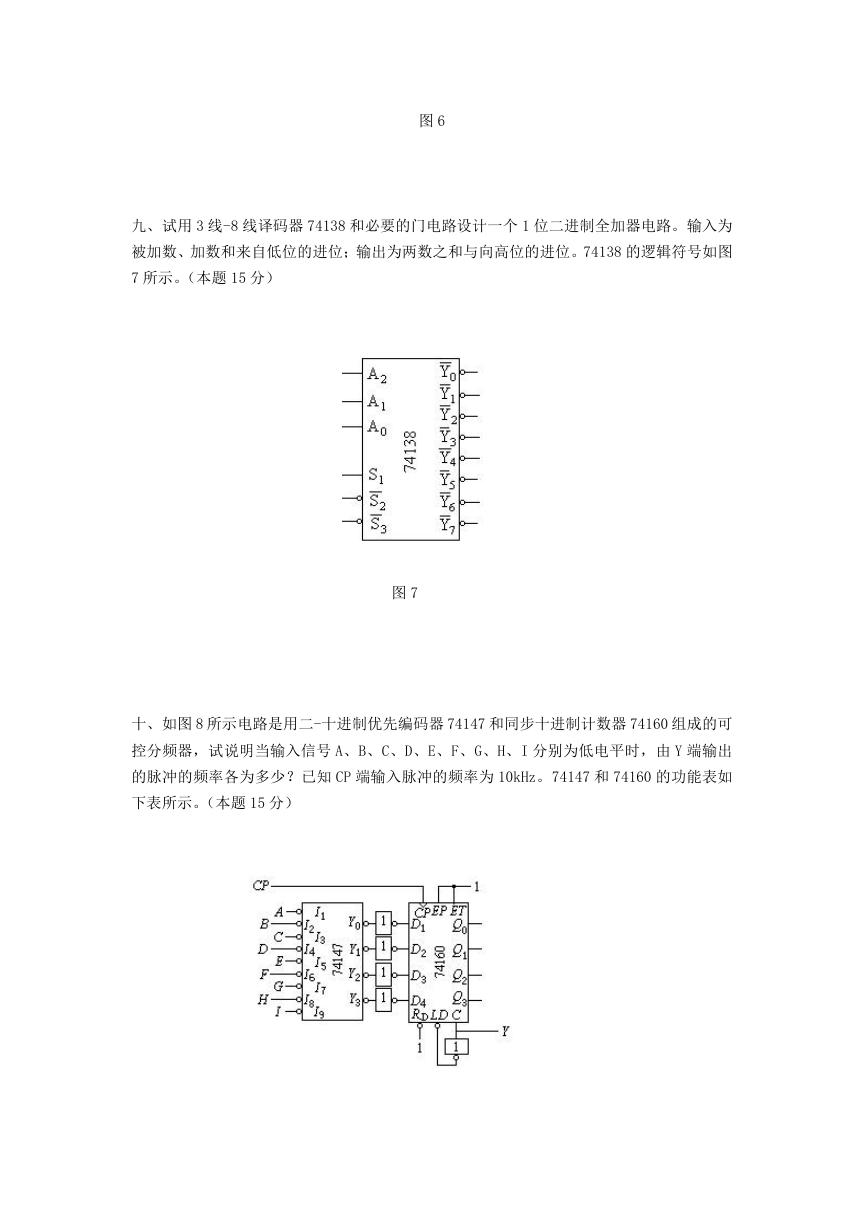

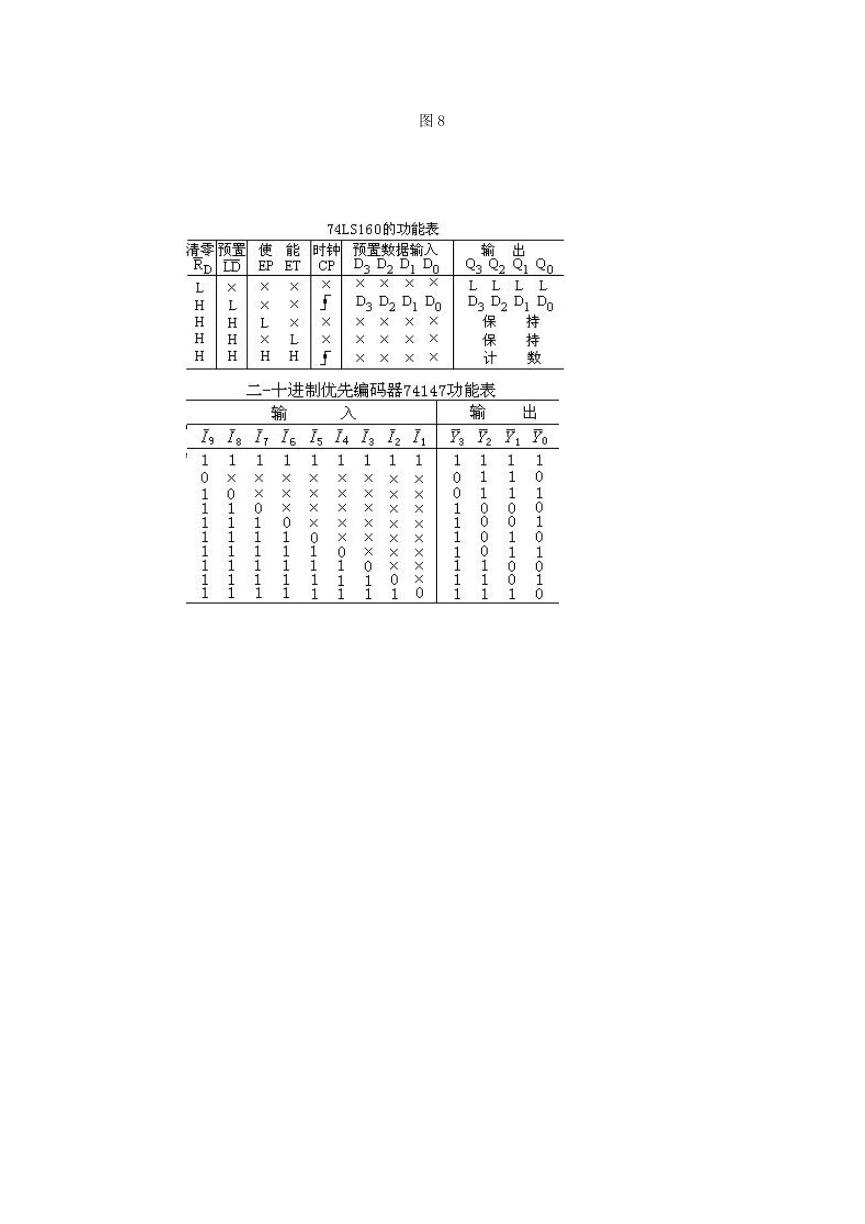

图 6 九、试用 3 线-8 线译码器 74138 和必要的门电路设计一个 1 位二进制全加器电路。输入为被加数、加数和来自低位的进位；输出为两数之和与向高位的进位。74138 的逻辑符号如图 7 所示。（本题 15 分）图 7 十、如图 8 所示电路是用二-十进制优先编码器 74147 和同步十进制计数器 74160 组成的可控分频器，试说明当输入信号 A、B、C、D、E、F、G、H、I 分别为低电平时，由 Y 端输出的脉冲的频率各为多少？已知 CP 端输入脉冲的频率为 10kHz。74147 和 74160 的功能表如下表所示。（本题 15 分）

图 8
