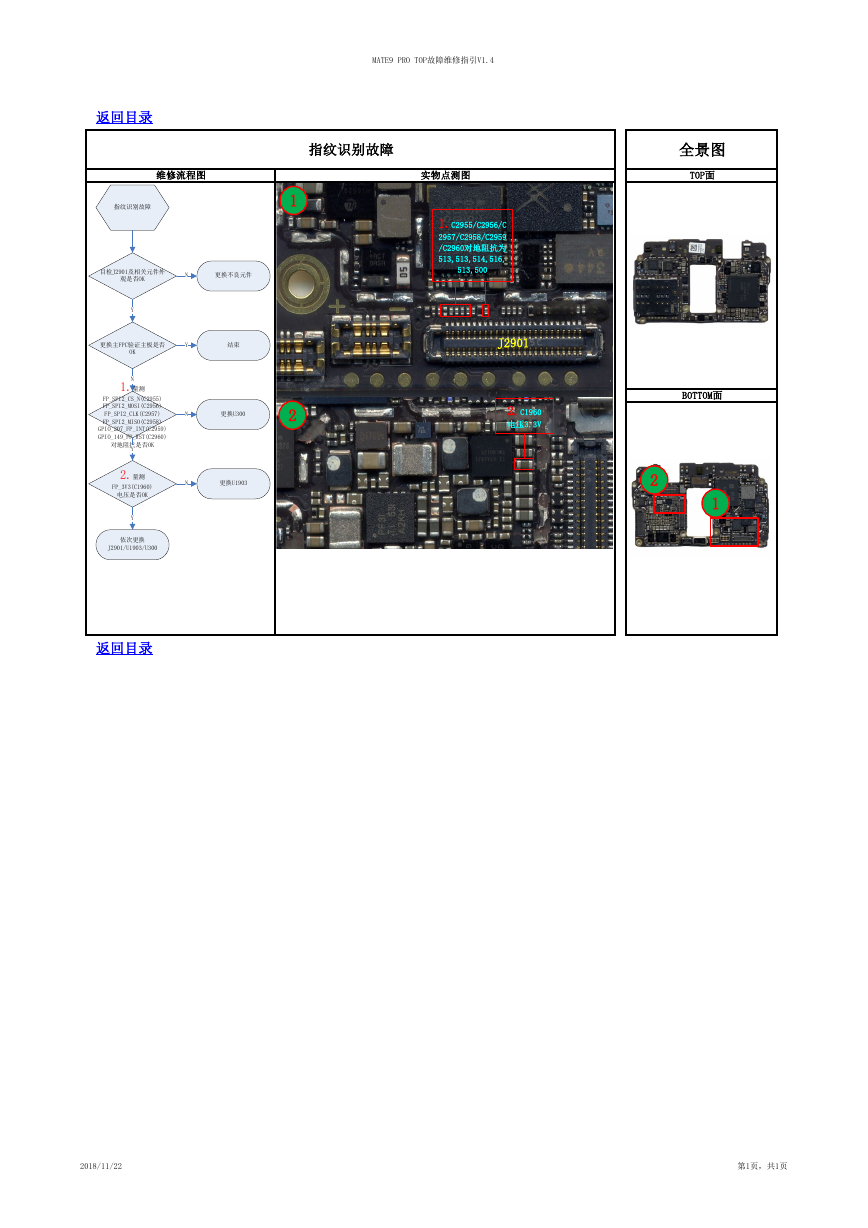

MATE9 PRO TOP故障维修指引V1.4 返回目录 指纹识别故障 维修流程图 实物点测图 全景图 TOP面 1.C2955/C2956/C 2957/C2958/C2959 /C2960对地阻抗为 513,513,514,516, 513,500 J2901 2.C1960 电压3.3V BOTTOM面 2 1 指纹识别故障 1 目检J2901及相关元件外 观是否OK N 更换不良元件 Y 更换主FPC验证主板是否 Y 结束 更换U300 2 更换U1903 OK N 1.量测 FP_SPI2_CS_N(C2955) FP_SPI2_MOSI(C2956) FP_SPI2_CLK(C2957) FP_SPI2_MISO(C2958) GPIO_207_FP_INT(C2959) GPIO_149_FP_RST(C2960) 对地阻抗是否OK Y 2.量测 FP_3V3(C1960) 电压是否OK Y 依次更换 J2901/U1903/U300 N N 返回目录 2018/11/22 第1页，共1页
