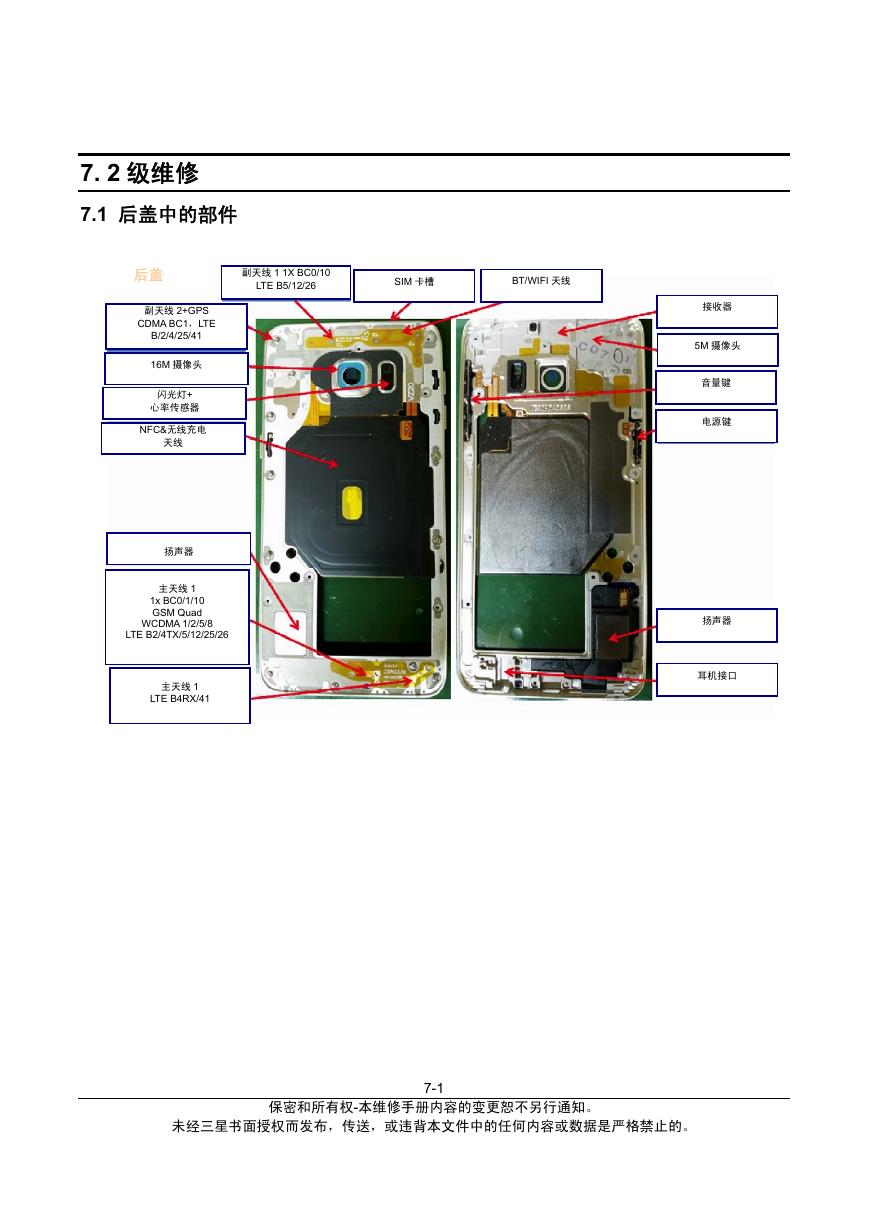

2 级维修后盖副天线 1 1X BC0/10 LTE B5/12/26 天线 B/2/4/25/41 16M 摄像头副天线 2+GPS CDMA BC1，LTE 闪光灯+ 心率传感器 NFC&无线充电 7. 2 级维修 7.1 后盖中的部件 1x BC0/1/10 GSM Quad LTE B2/4TX/5/12/25/26 主天线 1 LTE B4RX/41 WCDMA 1/2/5/8 扬声器主天线 1 SIM 卡槽 BT/WIFI 天线接收器 5M 摄像头音量键电源键扬声器耳机接口保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1

7-2. 必要工具 2 级维修镊子/拆卸棒/螺丝刀防静电手套防静电垫子吸盘 OCTA 拆卸固定器 OCTA 拆卸顶部酒精棉签保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

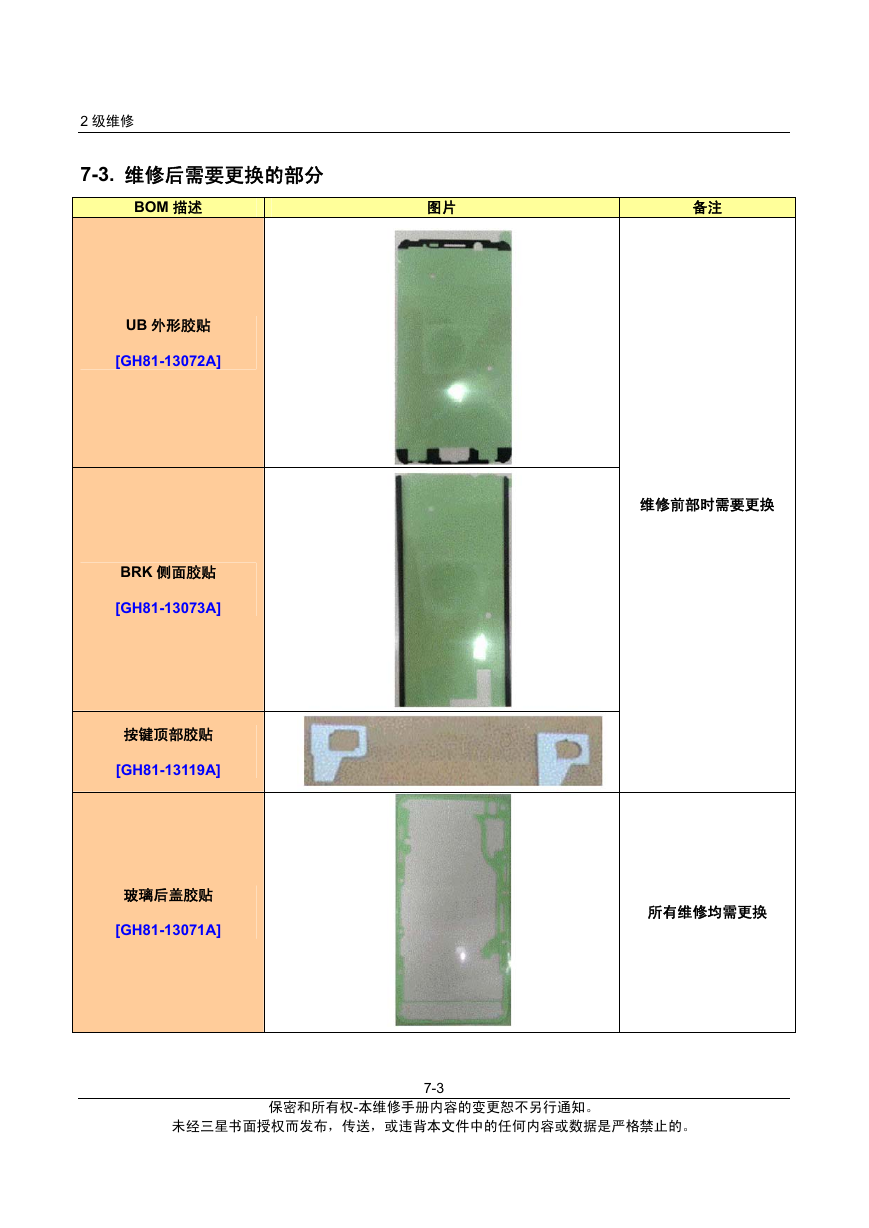

2 级维修 7-3. 维修后需要更换的部分 BOM 描述图片备注 UB 外形胶贴 [GH81-13072A] BRK 侧面胶贴 [GH81-13073A] 按键顶部胶贴 [GH81-13119A] 玻璃后盖胶贴 [GH81-13071A] 维修前部时需要更换所有维修均需更换保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

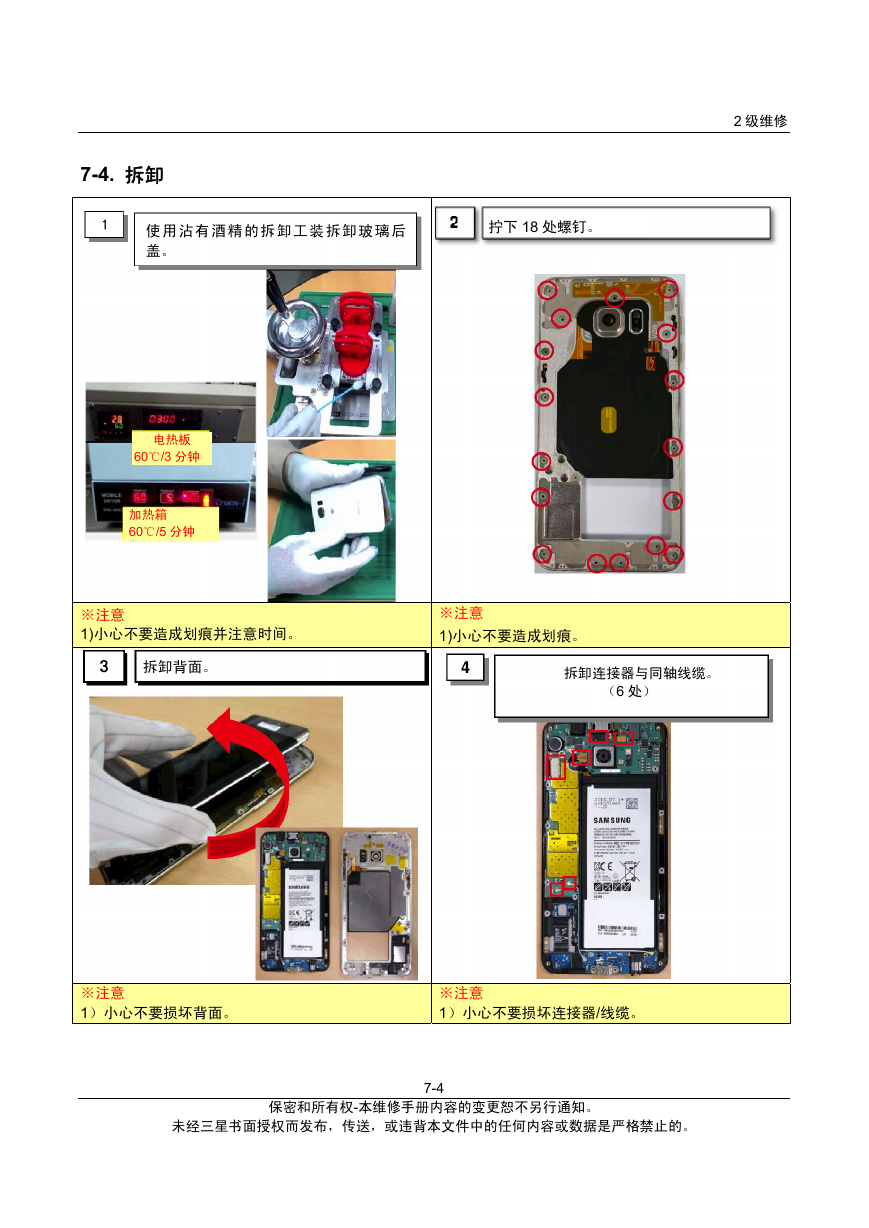

7-4. 拆卸使用沾有酒精的拆卸工装拆卸玻璃后盖。电热板 60 /3℃ 分钟加热箱 60 /5℃ 分钟 ※注意 1)小心不要造成划痕并注意时间。拆卸背面。 2 级维修拧下 18 处螺钉。拆卸连接器与同轴线缆。（6 处） ※注意 1)小心不要造成划痕。 ※注意 1）小心不要损坏背面。 ※注意 1）小心不要损坏连接器/线缆。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

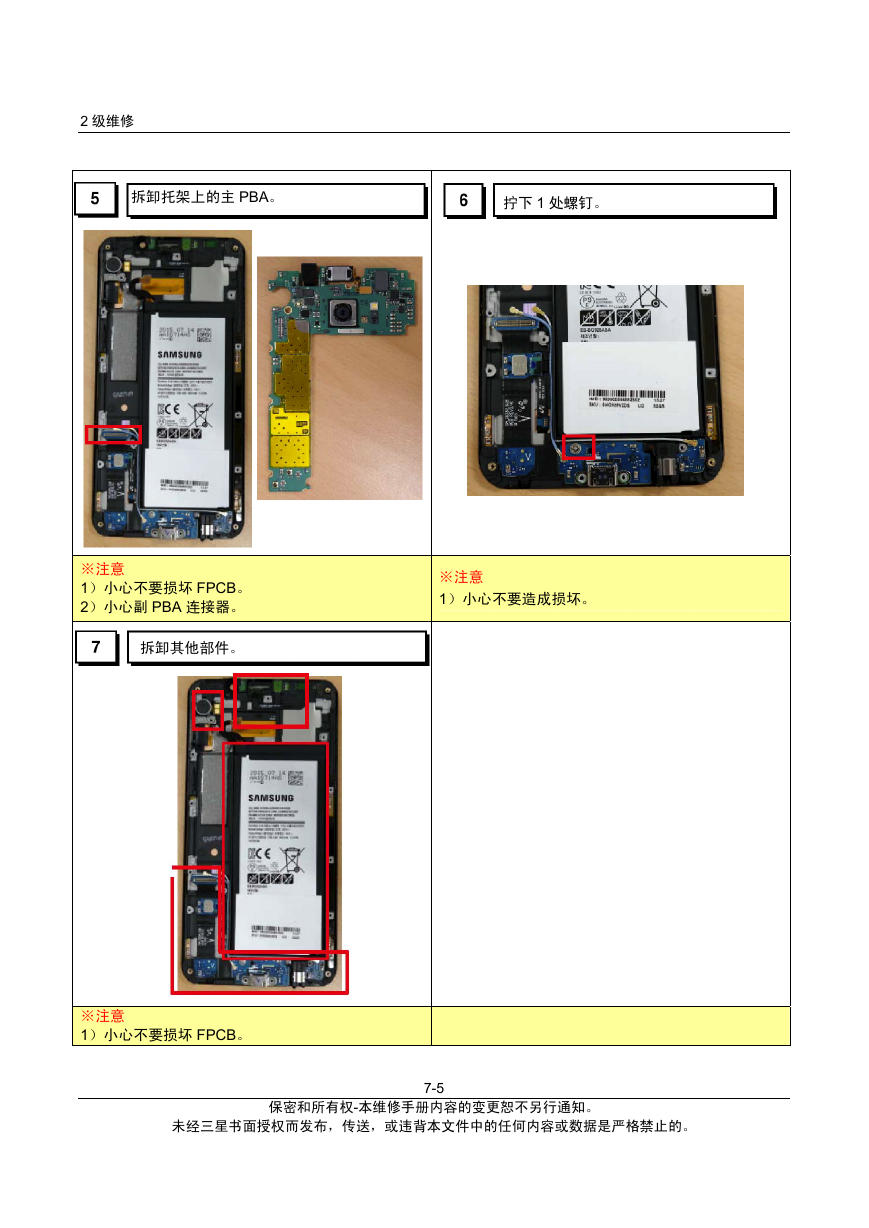

2 级维修拆卸托架上的主 PBA。 ※注意 1）小心不要损坏 FPCB。 2）小心副 PBA 连接器。拆卸其他部件。 ※注意 1）小心不要损坏 FPCB。拧下 1 处螺钉。 ※注意 1）小心不要造成损坏。 7-5 保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。

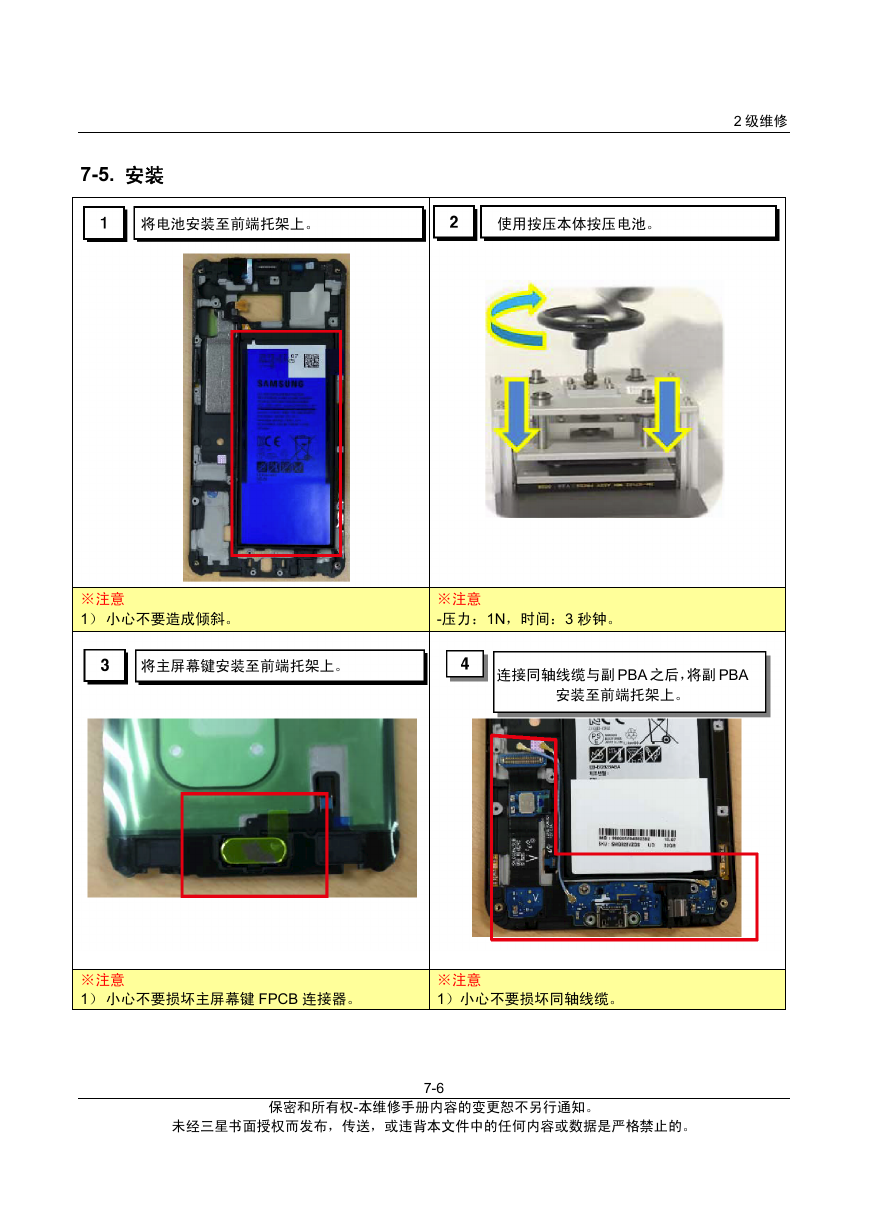

7-5. 安装将电池安装至前端托架上。使用按压本体按压电池。 2 级维修 ※注意 1）小心不要造成倾斜。将主屏幕键安装至前端托架上。 ※注意 -压力：1N，时间：3 秒钟。连接同轴线缆与副 PBA 之后，将副 PBA 安装至前端托架上。 ※注意 1）小心不要损坏主屏幕键 FPCB 连接器。 ※注意 1）小心不要损坏同轴线缆。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6

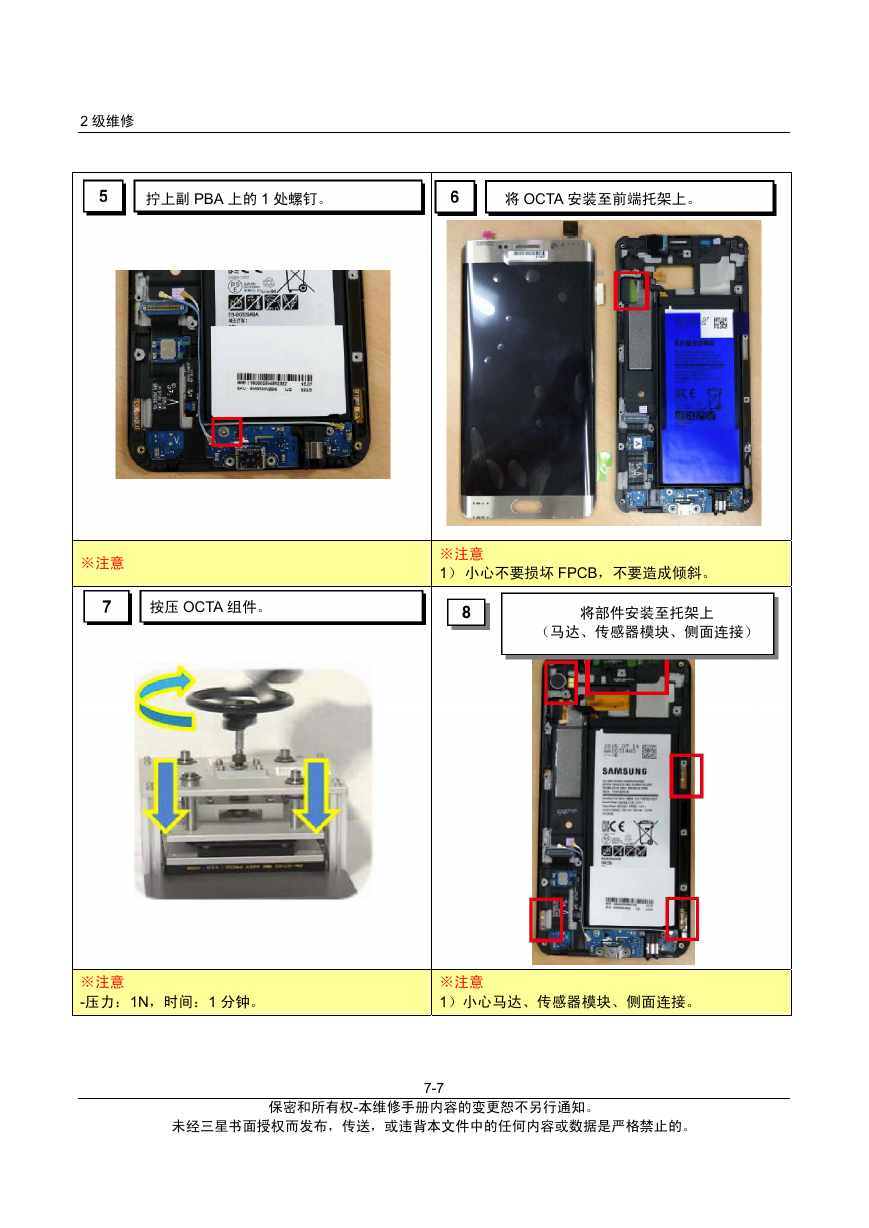

2 级维修 ※注意拧上副 PBA 上的 1 处螺钉。将 OCTA 安装至前端托架上。 ※注意 1）小心不要损坏 FPCB，不要造成倾斜。按压 OCTA 组件。将部件安装至托架上（马达、传感器模块、侧面连接） ※注意 -压力：1N，时间：1 分钟。 ※注意 1）小心马达、传感器模块、侧面连接。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-7

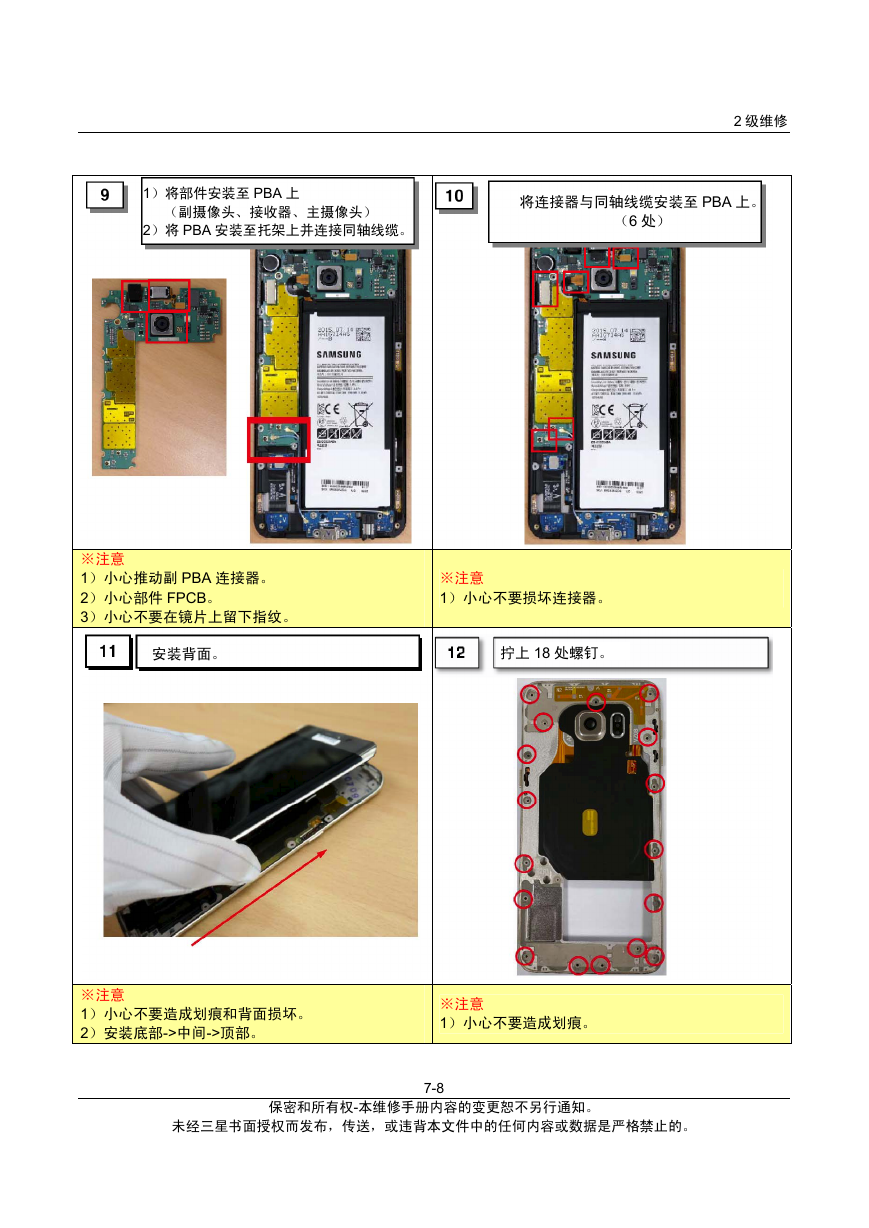

1）将部件安装至 PBA 上（副摄像头、接收器、主摄像头） 2）将 PBA 安装至托架上并连接同轴线缆。将连接器与同轴线缆安装至 PBA 上。（6 处） 2 级维修 ※注意 1）小心推动副 PBA 连接器。 2）小心部件 FPCB。 3）小心不要在镜片上留下指纹。安装背面。 ※注意 1）小心不要损坏连接器。拧上 18 处螺钉。 ※注意 1）小心不要造成划痕和背面损坏。 2）安装底部->中间->顶部。 ※注意 1）小心不要造成划痕。保密和所有权-本维修手册内容的变更恕不另行通知。未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-8
