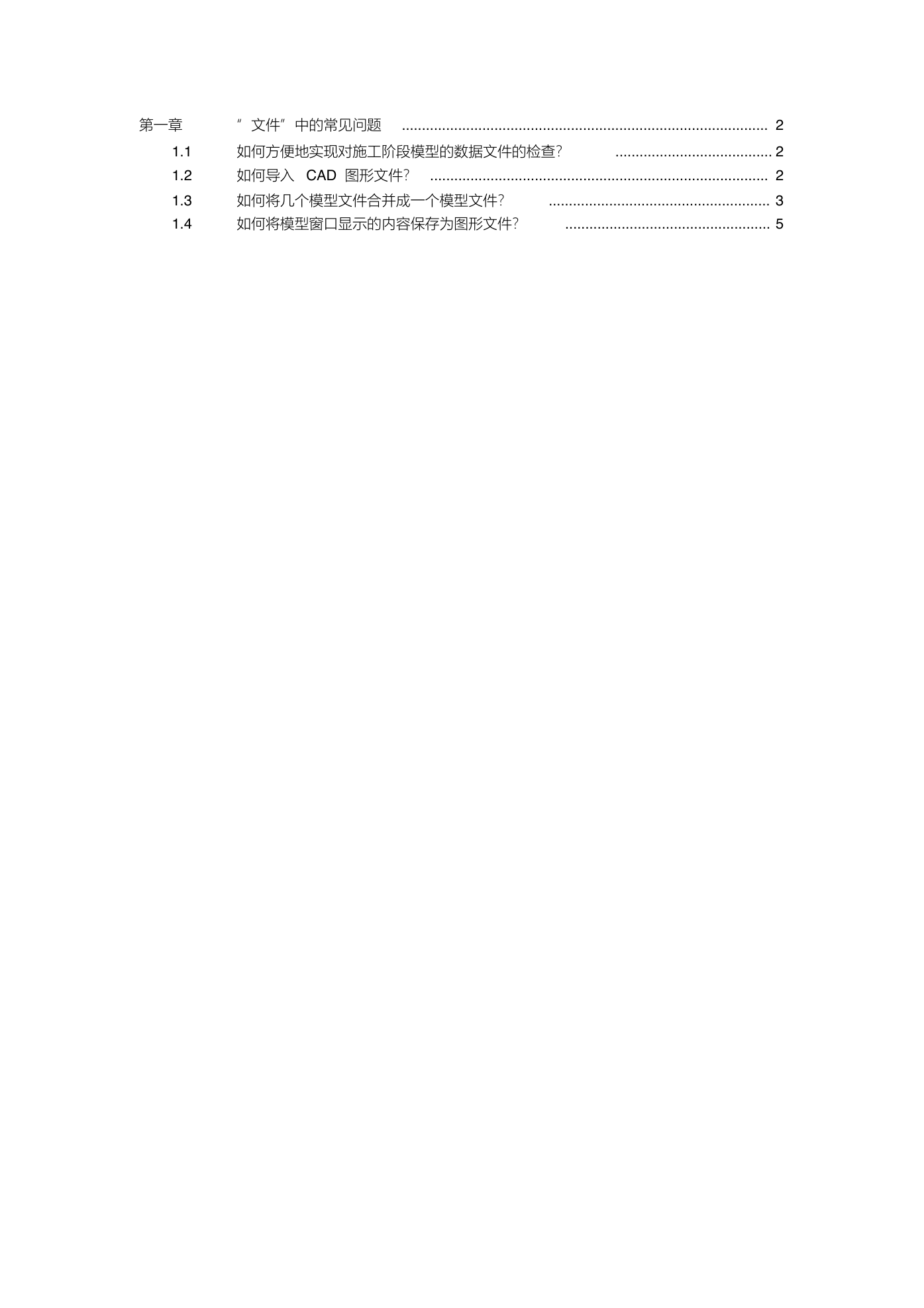

第一章 1.1 1.2 1.3 1.4 “文件”中的常见问题 ........................................................................................... 2 ....................................... 2 如何方便地实现对施工阶段模型的数据文件的检查? 如何导入 CAD 图形文件? .................................................................................... 2 ....................................................... 3 如何将几个模型文件合并成一个模型文件? ................................................... 5 如何将模型窗口显示的内容保存为图形文件?

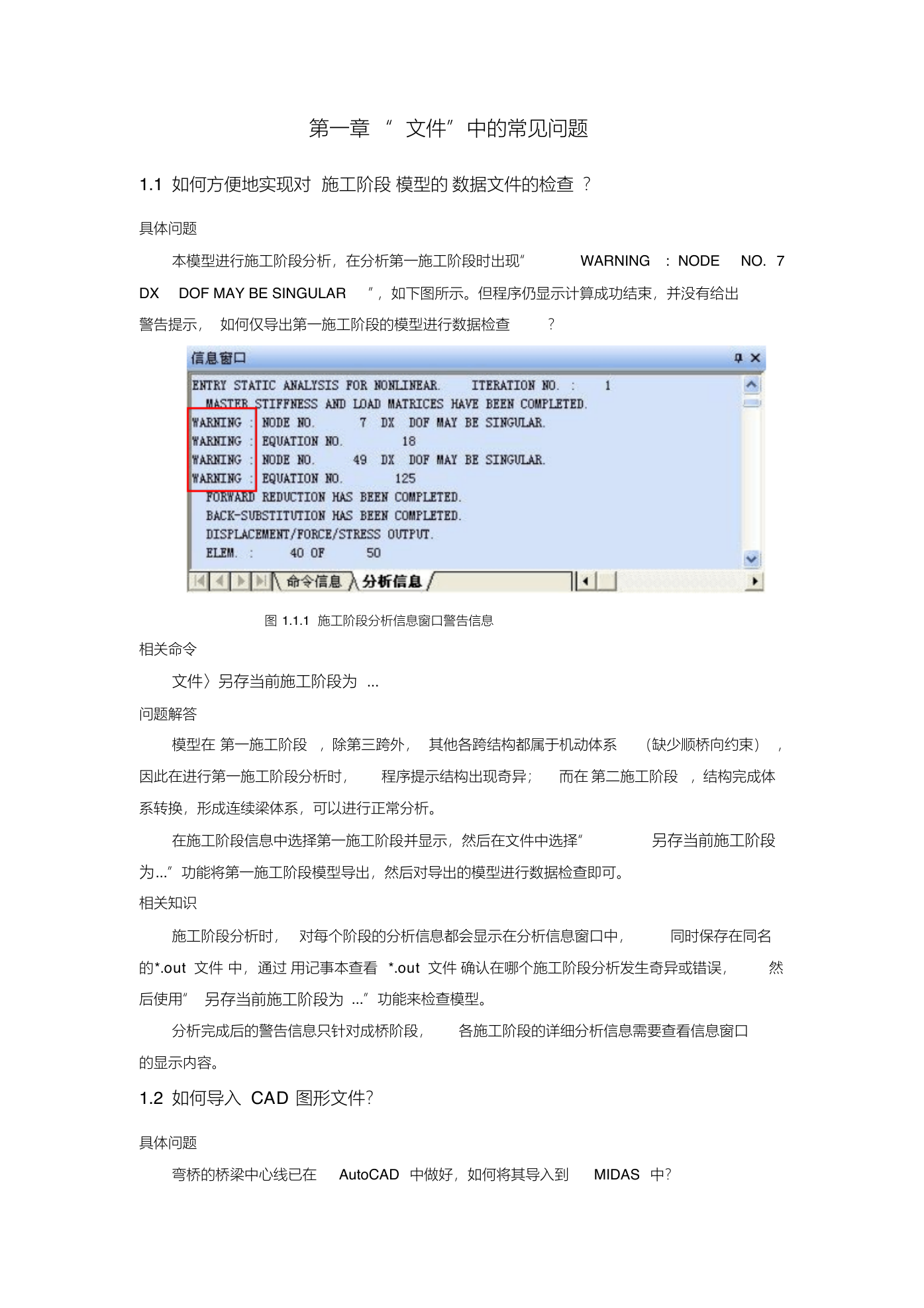

第一章 “文件”中的常见问题 1.1 如何方便地实现对 施工阶段 模型的 数据文件的检查 ? 具体问题 本模型进行施工阶段分析,在分析第一施工阶段时出现“ WARNING : NODE NO. 7 DX DOF MAY BE SINGULAR ”,如下图所示。但程序仍显示计算成功结束,并没有给出 警告提示, 如何仅导出第一施工阶段的模型进行数据检查 ? 图 1.1.1 施工阶段分析信息窗口警告信息 相关命令 文件〉另存当前施工阶段为 ... 问题解答 模型在 第一施工阶段 ,除第三跨外, 其他各跨结构都属于机动体系 (缺少顺桥向约束) , 因此在进行第一施工阶段分析时, 程序提示结构出现奇异; 而在 第二施工阶段 ,结构完成体 系转换,形成连续梁体系,可以进行正常分析。 在施工阶段信息中选择第一施工阶段并显示,然后在文件中选择“ 另存当前施工阶段 为...”功能将第一施工阶段模型导出,然后对导出的模型进行数据检查即可。 相关知识 施工阶段分析时, 对每个阶段的分析信息都会显示在分析信息窗口中, 同时保存在同名 的*.out 文件 中,通过 用记事本查看 *.out 文件 确认在哪个施工阶段分析发生奇异或错误, 然 后使用“ 另存当前施工阶段为 ...”功能来检查模型。 分析完成后的警告信息只针对成桥阶段, 各施工阶段的详细分析信息需要查看信息窗口 的显示内容。 1.2 如何导入 CAD 图形文件? 具体问题 弯桥的桥梁中心线已在 AutoCAD 中做好,如何将其导入到 MIDAS 中?

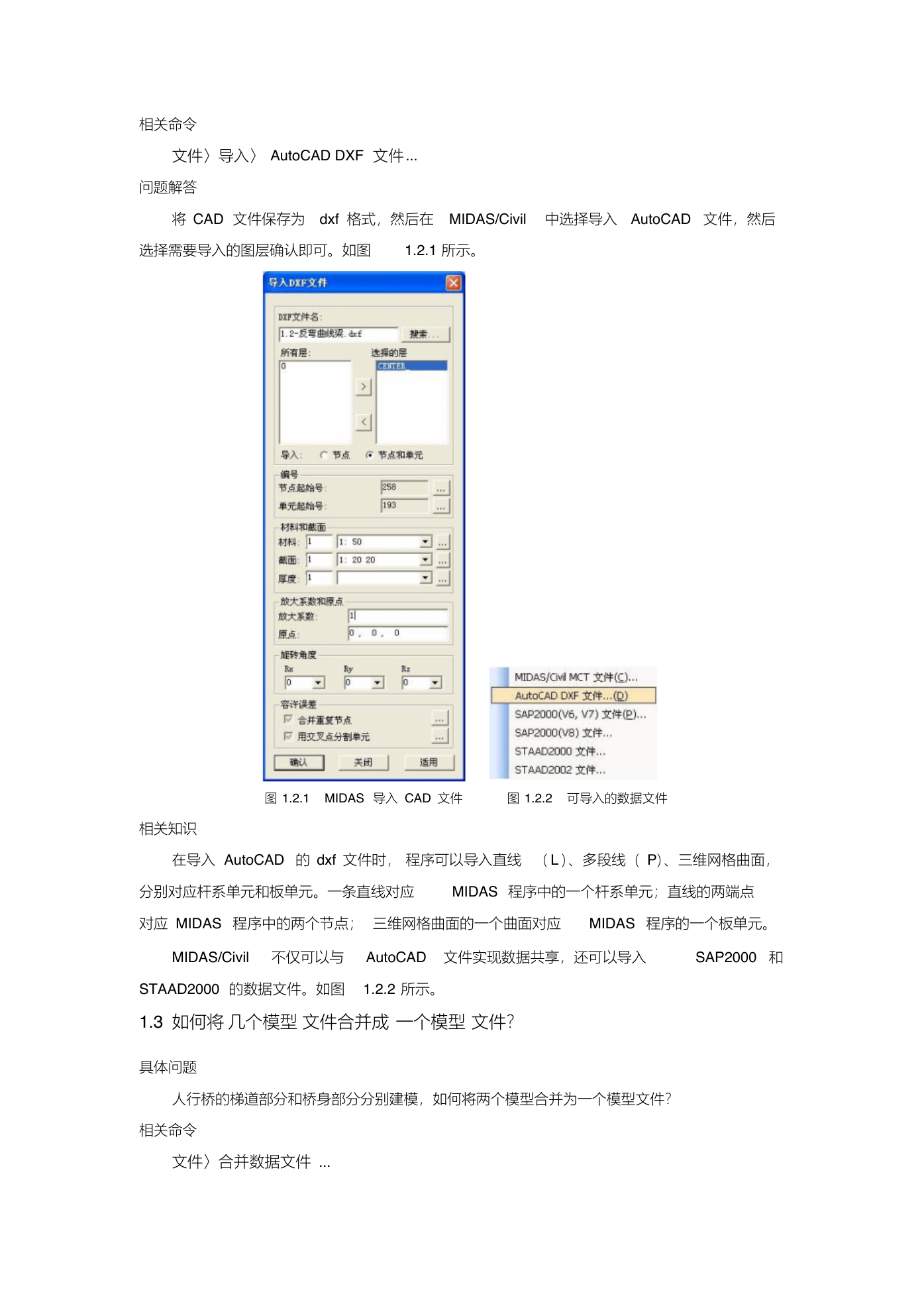

相关命令 文件〉导入〉 AutoCAD DXF 文件 ... 问题解答 将 CAD 文件保存为 dxf 格式,然后在 MIDAS/Civil 中选择导入 AutoCAD 文件,然后 选择需要导入的图层确认即可。如图 1.2.1 所示。 图 1.2.1 MIDAS 导入 CAD 文件 图 1.2.2 可导入的数据文件 相关知识 在导入 AutoCAD 的 dxf 文件时, 程序可以导入直线 ( L)、多段线( P)、三维网格曲面, 分别对应杆系单元和板单元。一条直线对应 MIDAS 程序中的一个杆系单元;直线的两端点 对应 MIDAS 程序中的两个节点; 三维网格曲面的一个曲面对应 MIDAS 程序的一个板单元。 MIDAS/Civil 不仅可以与 AutoCAD 文件实现数据共享,还可以导入 SAP2000 和 STAAD2000 的数据文件。如图 1.2.2 所示。 1.3 如何将 几个模型 文件合并成 一个模型 文件? 具体问题 人行桥的梯道部分和桥身部分分别建模,如何将两个模型合并为一个模型文件? 相关命令 文件〉合并数据文件 ...
问题解答 打开其中一个模型文件, 然后选择“合并数据文件”功能,搜索要合并的另一个模型文 件,选择要合并的内容,并指定被合并模型的原点在当前模型中的坐标和模型的旋转角度, 即可将两个模型合并为一个模型。操作如图 1.3.1 所示。 图 1.3.1 合并数据文件 图 1.3.2 合并数据前拱身模型

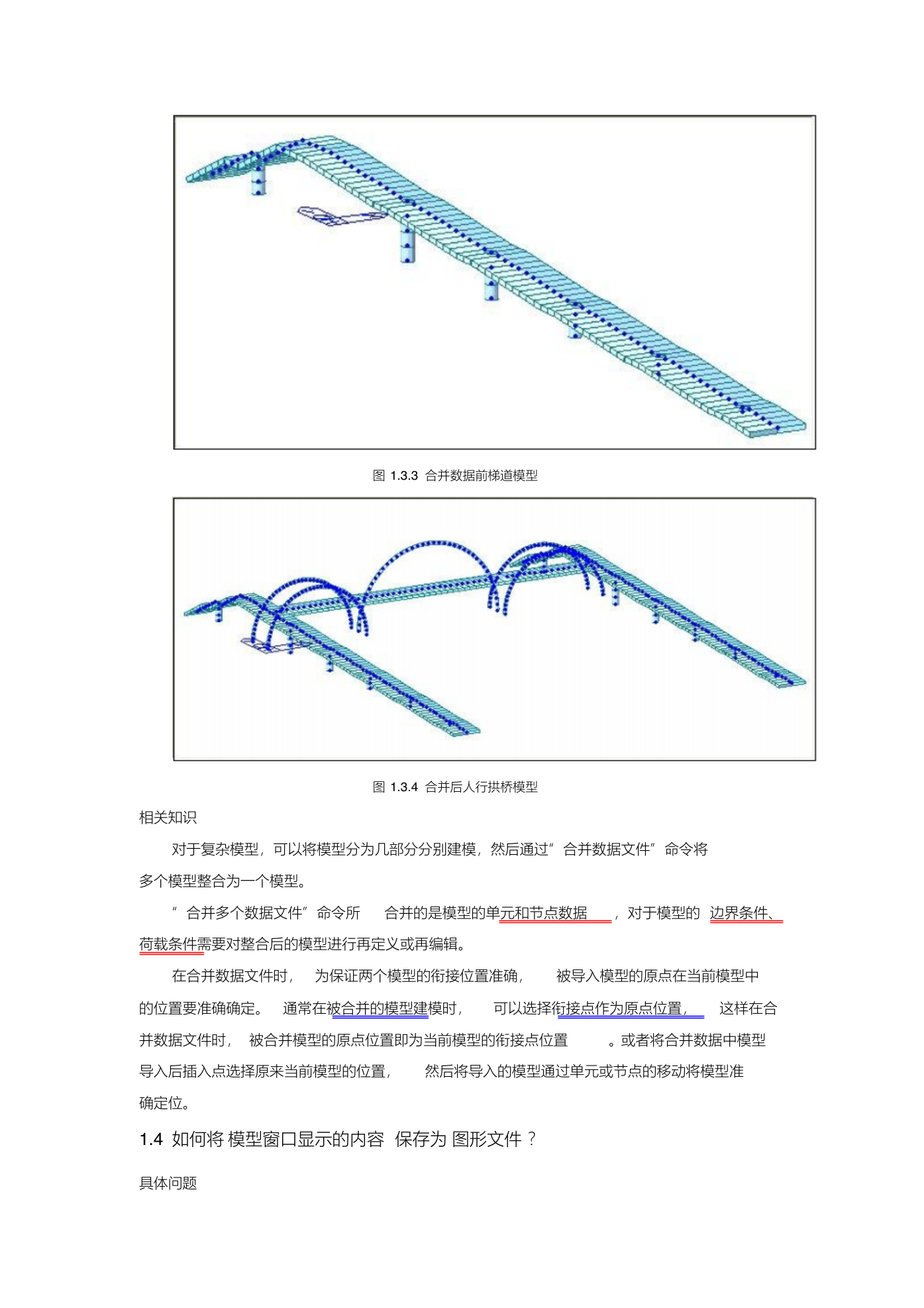

图 1.3.3 合并数据前梯道模型 相关知识 图 1.3.4 合并后人行拱桥模型 对于复杂模型,可以将模型分为几部分分别建模,然后通过“合并数据文件”命令将 多个模型整合为一个模型。 “合并多个数据文件”命令所 合并的是模型的单元和节点数据 ,对于模型的 边界条件、 荷载条件需要对整合后的模型进行再定义或再编辑。 在合并数据文件时, 为保证两个模型的衔接位置准确, 被导入模型的原点在当前模型中 的位置要准确确定。 通常在被合并的模型建模时, 可以选择衔接点作为原点位置, 这样在合 并数据文件时, 被合并模型的原点位置即为当前模型的衔接点位置 。或者将合并数据中模型 导入后插入点选择原来当前模型的位置, 然后将导入的模型通过单元或节点的移动将模型准 确定位。 1.4 如何将 模型窗口显示的内容 保存为 图形文件 ? 具体问题

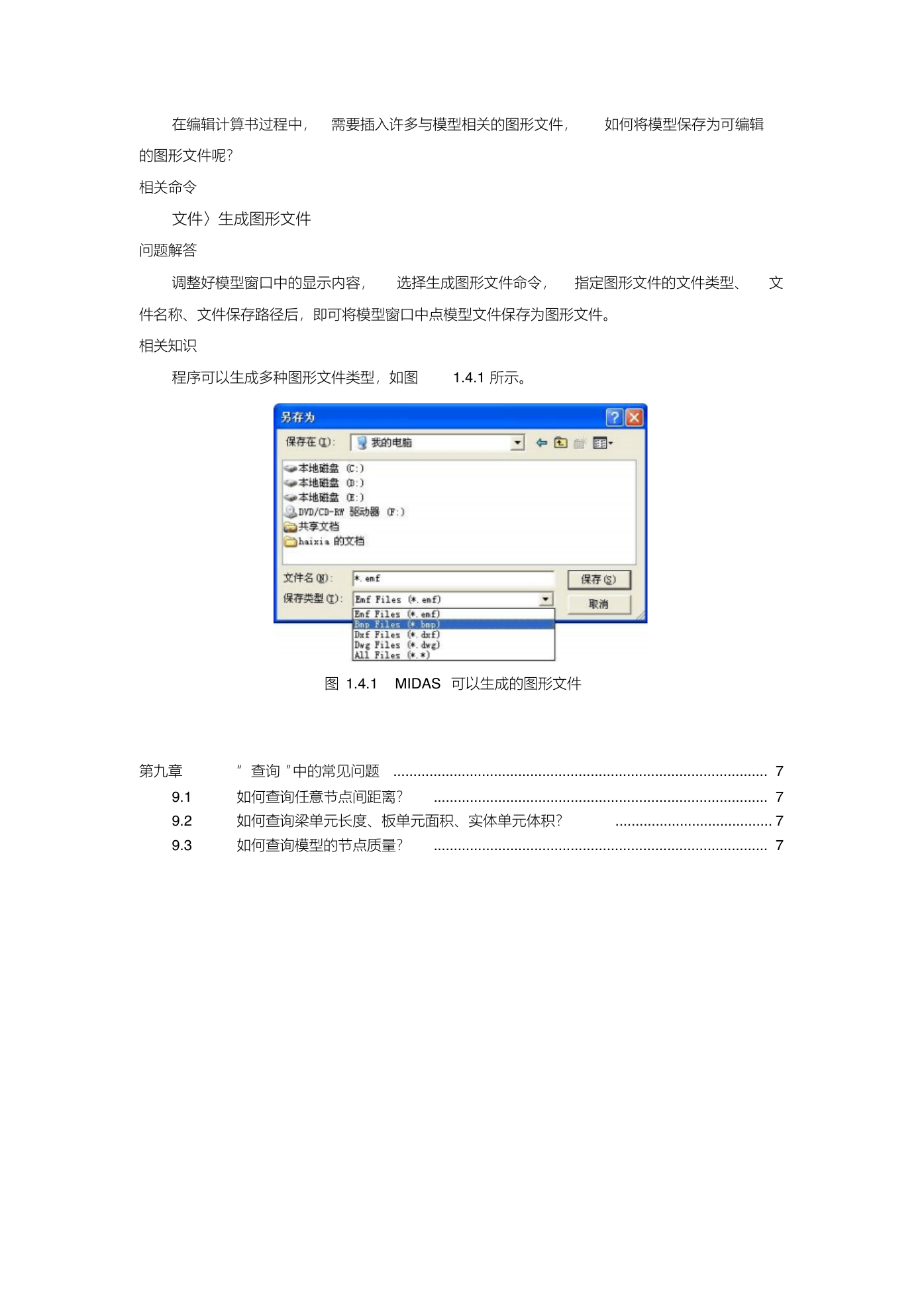

在编辑计算书过程中, 需要插入许多与模型相关的图形文件, 如何将模型保存为可编辑 的图形文件呢? 相关命令 文件〉生成图形文件 问题解答 调整好模型窗口中的显示内容, 选择生成图形文件命令, 指定图形文件的文件类型、 文 件名称、文件保存路径后,即可将模型窗口中点模型文件保存为图形文件。 相关知识 程序可以生成多种图形文件类型,如图 1.4.1 所示。 图 1.4.1 MIDAS 可以生成的图形文件 第九章 9.1 9.2 9.3 “查询 ”中的常见问题 ............................................................................................. 7 如何查询任意节点间距离? ................................................................................... 7 ....................................... 7 如何查询梁单元长度、板单元面积、实体单元体积? 如何查询模型的节点质量? ................................................................................... 7

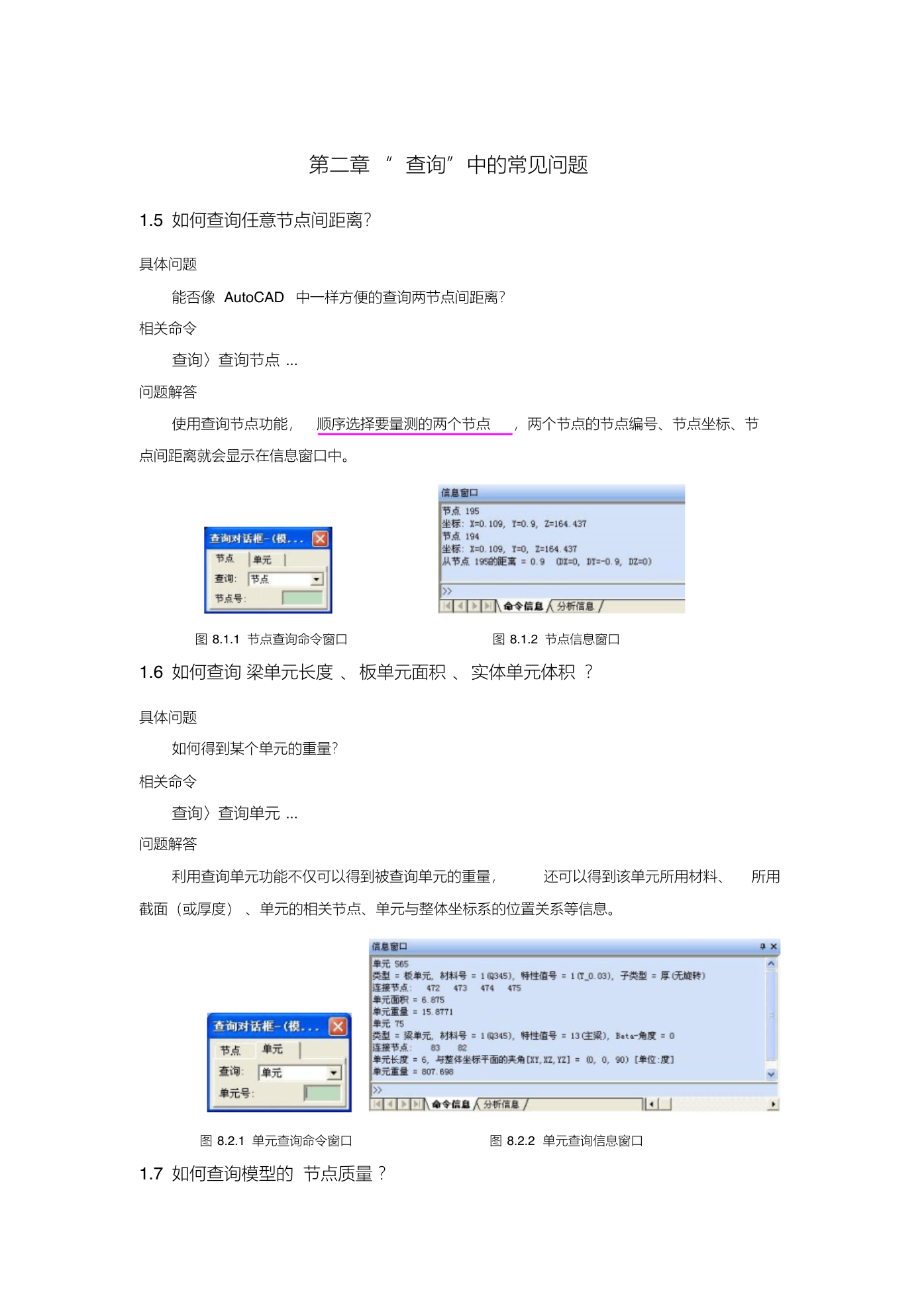

第二章 “查询”中的常见问题 1.5 如何查询任意节点间距离? 具体问题 能否像 AutoCAD 中一样方便的查询两节点间距离? 相关命令 查询〉查询节点 ... 问题解答 使用查询节点功能, 顺序选择要量测的两个节点 ,两个节点的节点编号、节点坐标、节 点间距离就会显示在信息窗口中。 图 8.1.1 节点查询命令窗口 图 8.1.2 节点信息窗口 1.6 如何查询 梁单元长度 、板单元面积 、实体单元体积 ? 具体问题 如何得到某个单元的重量? 相关命令 查询〉查询单元 ... 问题解答 利用查询单元功能不仅可以得到被查询单元的重量, 还可以得到该单元所用材料、 所用 截面(或厚度) 、单元的相关节点、单元与整体坐标系的位置关系等信息。 图 8.2.1 单元查询命令窗口 图 8.2.2 单元查询信息窗口 1.7 如何查询模型的 节点质量 ?

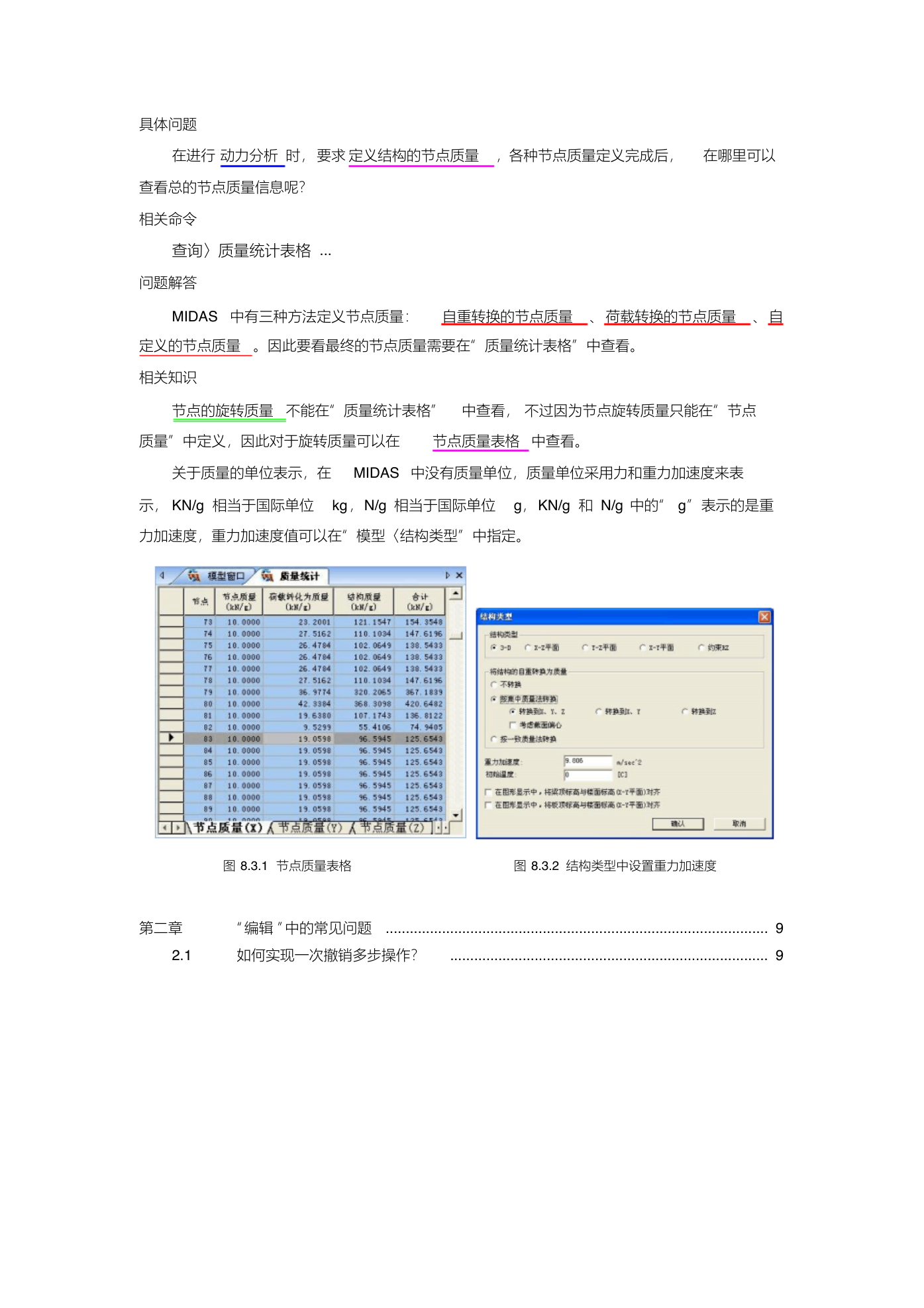

具体问题 在进行 动力分析 时, 要求 定义结构的节点质量 ,各种节点质量定义完成后, 在哪里可以 查看总的节点质量信息呢? 相关命令 查询〉质量统计表格 ... 问题解答 MIDAS 中有三种方法定义节点质量: 自重转换的节点质量 、 荷载转换的节点质量 、 自 定义的节点质量 。因此要看最终的节点质量需要在“质量统计表格”中查看。 相关知识 节点的旋转质量 不能在“质量统计表格” 中查看, 不过因为节点旋转质量只能在“节点 质量”中定义,因此对于旋转质量可以在 节点质量表格 中查看。 关于质量的单位表示,在 MIDAS 中没有质量单位,质量单位采用力和重力加速度来表 示, KN/g 相当于国际单位 kg,N/g 相当于国际单位 g, KN/g 和 N/g 中的“ g”表示的是重 力加速度,重力加速度值可以在“模型〈结构类型”中指定。 图 8.3.1 节点质量表格 图 8.3.2 结构类型中设置重力加速度 第二章 “编辑 ”中的常见问题 ............................................................................................... 9 2.1 如何实现一次撤销多步操作? ............................................................................... 9
