投影机 PJ-LC5 使用说明书 - 操作指南承蒙您购买液晶投影机，谨向您表示衷心的感谢。警告使用前，请阅读“使用说明书 - 安全指南”和这些手册，以确保理解后正确地使用。阅读后，请妥善保管以备日后查询。 • 本书中刊载的内容有可能不经预告而发生变更。通知事项 • 本产品的制造者对本书中的刊载错误不负任何责任。 • 未经允许请勿复制、转载和使用本书的部分或全部内容。关于商标： • VGA 及 XGA 为 International Business Machines Corporation 的注册商标。 • Apple 及 Mac 为 Apple Computer, Inc. 的注册商标。 • VESA 及 SVGA 为 Video Electronics Standard Association 的商标。 • Windows 为 Microsoft Corporation 的注册商标。其他的公司名及商品名等为各公司的商标或注册商标。 1

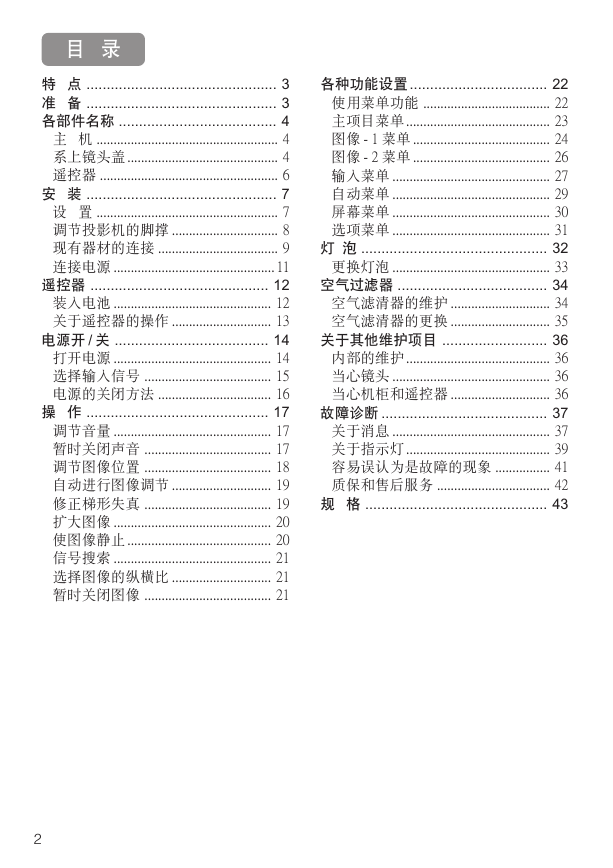

目录特点 ............................................... 3 准备 ............................................... 3 各部件名称 ....................................... 4 主机 ..................................................... 4 系上镜头盖 ............................................ 4 遥控器 .................................................... 6 安装 ............................................... 7 设置 ..................................................... 7 调节投影机的脚撑 ............................... 8 现有器材的连接 ................................... 9 连接电源 ............................................... 11 遥控器 ............................................ 12 装入电池 .............................................. 12 关于遥控器的操作 ............................. 13 电源开 / 关 ...................................... 14 打开电源 .............................................. 14 选择输入信号 ..................................... 15 电源的关闭方法 ................................. 16 操作 ............................................. 17 调节音量 .............................................. 17 暂时关闭声音 ..................................... 17 调节图像位置 ..................................... 18 自动进行图像调节 ............................. 19 修正梯形失真 ..................................... 19 扩大图像 .............................................. 20 使图像静止 .......................................... 20 信号搜索 .............................................. 21 选择图像的纵横比 ............................. 21 暂时关闭图像 ..................................... 21 各种功能设置 .................................. 22 使用菜单功能 ..................................... 22 主项目菜单 .......................................... 23 图像 - 1 菜单 ........................................ 24 图像 - 2 菜单 ........................................ 26 输入菜单 .............................................. 27 自动菜单 .............................................. 29 屏幕菜单 .............................................. 30 选项菜单 .............................................. 31 灯泡 .............................................. 32 更换灯泡 .............................................. 33 空气过滤器 ..................................... 34 空气滤清器的维护 ............................. 34 空气滤清器的更换 ............................. 35 关于其他维护项目 .......................... 36 内部的维护 .......................................... 36 当心镜头 .............................................. 36 当心机柜和遥控器 ............................. 36 故障诊断 ......................................... 37 关于消息 .............................................. 37 关于指示灯 .......................................... 39 容易误认为是故障的现象 ................ 41 质保和售后服务 ................................. 42 规格 ............................................. 43 2

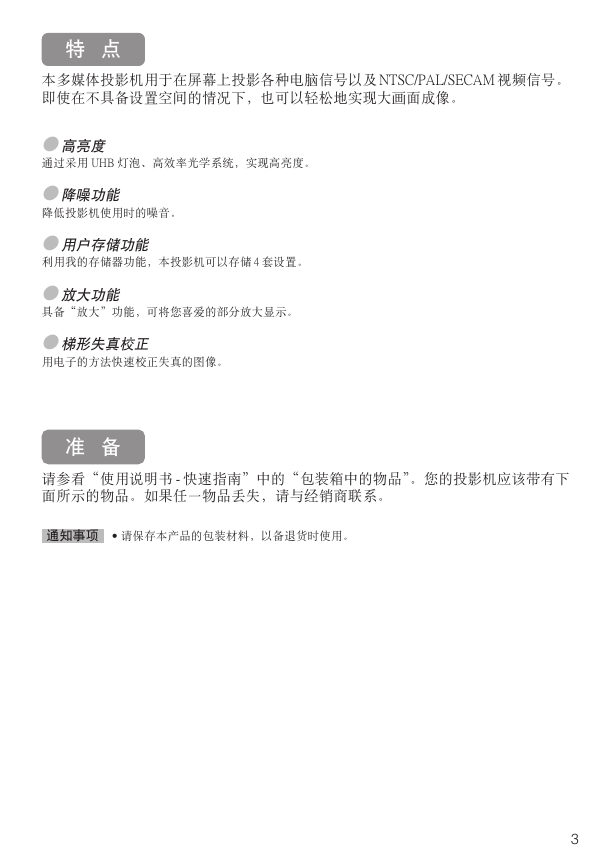

特点本多媒体投影机用于在屏幕上投影各种电脑信号以及 NTSC/PAL/SECAM 视频信号。即使在不具备设置空间的情况下，也可以轻松地实现大画面成像。 ●高亮度通过采用 UHB 灯泡、高效率光学系统，实现高亮度。 ●降噪功能降低投影机使用时的噪音。 ●用户存储功能利用我的存储器功能，本投影机可以存储 4 套设置。 ●放大功能具备“放大”功能，可将您喜爱的部分放大显示。 ●梯形失真校正用电子的方法快速校正失真的图像。准备请参看“使用说明书 - 快速指南”中的“包装箱中的物品”。您的投影机应该带有下面所示的物品。如果任一物品丢失，请与经销商联系。通知事项 • 请保存本产品的包装材料，以备退货时使用。 3

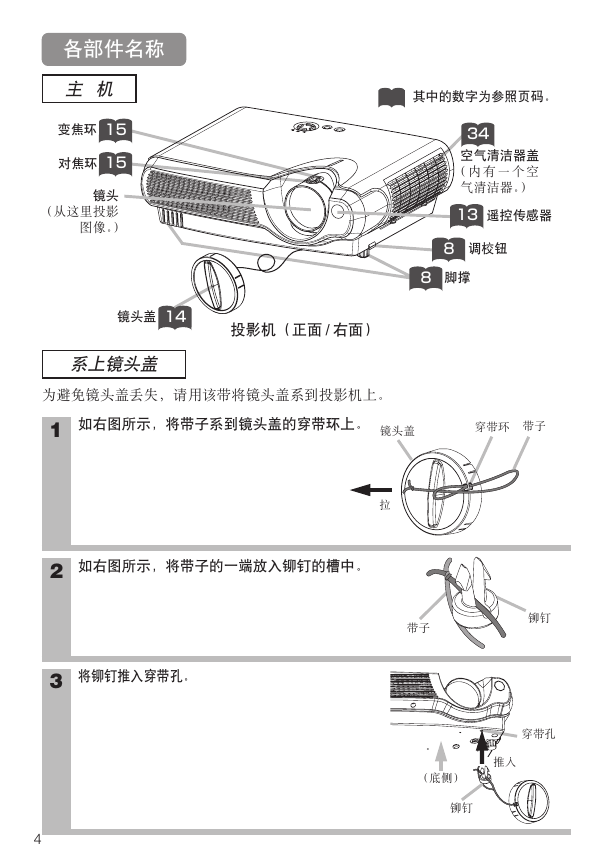

各部件名称主机变焦环 15 对焦环 15 镜头（从这里投影图像。）其中的数字为参照页码。 34 空气清洁器盖（内有一个空气清洁器。） 13 遥控传感器 8 调校钮脚撑8 镜头盖 14 投影机（正面 / 右面）系上镜头盖为避免镜头盖丢失，请用该带将镜头盖系到投影机上。 1 如右图所示，将带子系到镜头盖的穿带环上。镜头盖穿带环带子拉 2 如右图所示，将带子的一端放入铆钉的槽中。 3 将铆钉推入穿带孔。 4 带子铆钉穿带孔推入（底侧）铆钉

各部件名称（续）主机（续） INPUT 按钮 15 在信号端口之间切换。 RGB VIDEO S-VIDEO COMPONENT VIDEO STANDBY/ON 按钮 14 准备打开 / 关闭电源。请参阅“电源开 / 关”一节。 POWER 指示灯 14 指明电源的状态。请参阅“电源开 / 关”一节。 TEMP POWER LAMP STANDBY/ON INPUT MENU 39 TEMP 指示灯机内温度有问题时，该灯点亮或闪烁。 39 LAMP 指示灯灯泡有问题时，该灯点亮或闪烁。 22 MENU 按钮操作菜单功能。 AUDIO R 端口 L 端口（来自视频设备） 10 10 AUDIO 端口（电脑接于此端口） 10 S-VIDEO 端口 10 VIDEO 端口 10 AC IN 10 CONTROL 端口 COMPONENT VIDEO - Y 10 10 RGB 端口 COMPONENT VIDEO - CB/PB 10 14 电源开关 COMPONENT VIDEO - CR/PR 10 11 交流电插口投影机（后面 / 左面） 5

各部件名称（续）遥控器 RGB 按钮选择 RGB 端口的输入信号。 15 15 VIDEO 按钮在 VIDEO、S-VIDEO 和 COMPONENT VIDEO 信号端口之间切换。 ASPECT 按钮在各个长宽比模式之间切换。 21 20 MAGNIFY ON/OFF 按钮打开 / 关闭 MAGNIFY 模式。在 MAGNIFY 模式，要移动放大区域， (1) 按 POSITION 按钮。 (2) 用光标按钮移动图像。 (3) 再按一次 POSITION 按钮结束。要改变放大等级， / 请使用光标按钮。 FREEZE 按钮静止 / 重新激活图像。 20 18 POSITION 按钮打开 / 关闭 POSITION 模式。（用于 RGB 输入）在 POSITION 模式，要移动图像，请使用光标按钮。 ESC 按钮返回到菜单功能原来的显示。 22 6 21 SEARCH 按钮在 RGB、VIDEO、S-VIDEO 和 COMPONENT VIDEO 信号端口之间搜索输入信号。 14 （STANDBY/ON）按钮准备打开 / 关闭电源。 AUTO 按钮 19 执行自动调节。 21 BLANK 按钮暂时清空屏幕。 17 VOLUME 按钮打开 / 关闭音量模式。在音量模式，要调节音量，请使用光标 / 按钮。 MUTE 按钮 17 使声音无声 / 恢复声音 KEYSTONE 按钮 19 打开 / 关闭梯形校正模式。在梯形校正模式，要调节梯形失真，请使用光标 / 按钮。 22 MENU 按钮打开 / 关闭菜单。 RESET 按钮 22 取消进行中的调节。 * 调节值等不复位。 VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY VOLUME ON OFF MUTE FREEZE KEYSTONE POSITION MENU ENTER ESC RESET 22 ENTER 按钮进入菜单功能的下一个操作。 22 , , , （光标）按钮用于调节或菜单控制。

安装设置警告 • 请根据“使用说明书 - 安全指南”和本说明书的说明在合适的环境安装投影机。 • 电源插座应靠近投影机并易于接近。请参考下图及下表确定图像尺寸和投影距离。全屏时：800 × 600 (a) ：投影机到屏幕的距离（± 10%） (b) ：镜头中心到图像下端的长度（± 10%） (c) ：镜头中心到图像上端的长度（± 10%）请参考 4 : 3 宽高比屏幕镜头中心 (c) (b) (a) 侧视图请参考 16 : 9 宽高比屏幕镜头中心 (c) (b) (a) 侧视图屏幕尺寸 [inch (m)] 30 (0.8) 40 (1.0) 50 (1.3) 60 (1.5) 70 (1.8) 80 (2.0) 90 (2.3) 100 (2.5) 120 (3.0) 150 (3.8) 200 (5.0) 250 (6.3) 300 (7.5) 屏幕尺寸 [inch (m)] 30 (0.8) 40 (1.0) 50 (1.3) 60 (1.5) 70 (1.8) 80 (2.0) 90 (2.3) 100 (2.5) 120 (3.0) 150 (3.8) 200 (5.0) 250 (6.3) 300 (7.5) (b) [inch (cm)] (c) (a) [inch (m)] [inch (cm)] 最小最大 16(41) 35(0.9) 42(1.1) 22(55) 47(1.2) 56(1.4) 27(69) 59(1.5) 71(1.8) 32(82) 71(1.8) 85(2.2) 38(96) 83(2.1) 99(2.5) 43(110) 95(2.4) 114(2.9) 49(123) 107(2.7) 128(3.3) 54(137) 119(3.0) 143(3.6) 65(165) 143(3.6) 171(4.4) 179(4.6) 215(5.5) 81(206) 240(6.1) 287(7.3) 12(30) 108(274) 300(7.6) 359(9.2) 15(38) 135(343) 360(9.2) 431(10.9) 18(46) 162(411) 2(5) 2(6) 3(8) 4(9) 4(11) 5(12) 5(14) 6(15) 7(18) 9(23) (a) [inch (m)] 最小最大 38(1.0) 46(1.2) 51(1.3) 61(1.6) 64(1.6) 77(2.0) 77(2.0) 93(2.4) 90(2.3) 108(2.8) 104(2.6) 124(3.2) 117(3.0) 140(3.6) 130(3.3) 155(3.9) 156(4.0) 187(4.7) 196(5.0) 234(5.9) 216(6.6) 312(7.9) 327(8.3) 391(9.9) 393(10.0) 469(11.9) (b) (c) [inch (cm)] [inch (cm)] 15(39) 0(1) 20(51) 1(2) 25(64) 1(2) 30(77) 1(2) 35(90) 1(3) 41(103) 1(3) 46(116) 1(4) 51(129) 2(4) 61(154) 2(5) 76(193) 2(6) 3(8) 101(257) 4(10) 127(322) 5(12) 152(386) 7

安装（续）调节投影机的脚撑注意事项 • 在不能保持本机平衡的情况下按调校钮，本机有可能摔落或倾倒，导致损伤和故障。请务必在保持本机平衡的状态下按调校钮。如果需要安装投影机的表面不平，或如果需要调节投影角度，可以用脚撑进行调节。脚撑的调节范围为 0°到 9°。 1 按调校钮。 2 将投影机升高或降低到想要的高度，然后松开调校钮。松开调校钮后，调校脚被锁定。调校钮 3 必要时，也可以用手转动脚撑微调投影机的高度。调校脚 8
