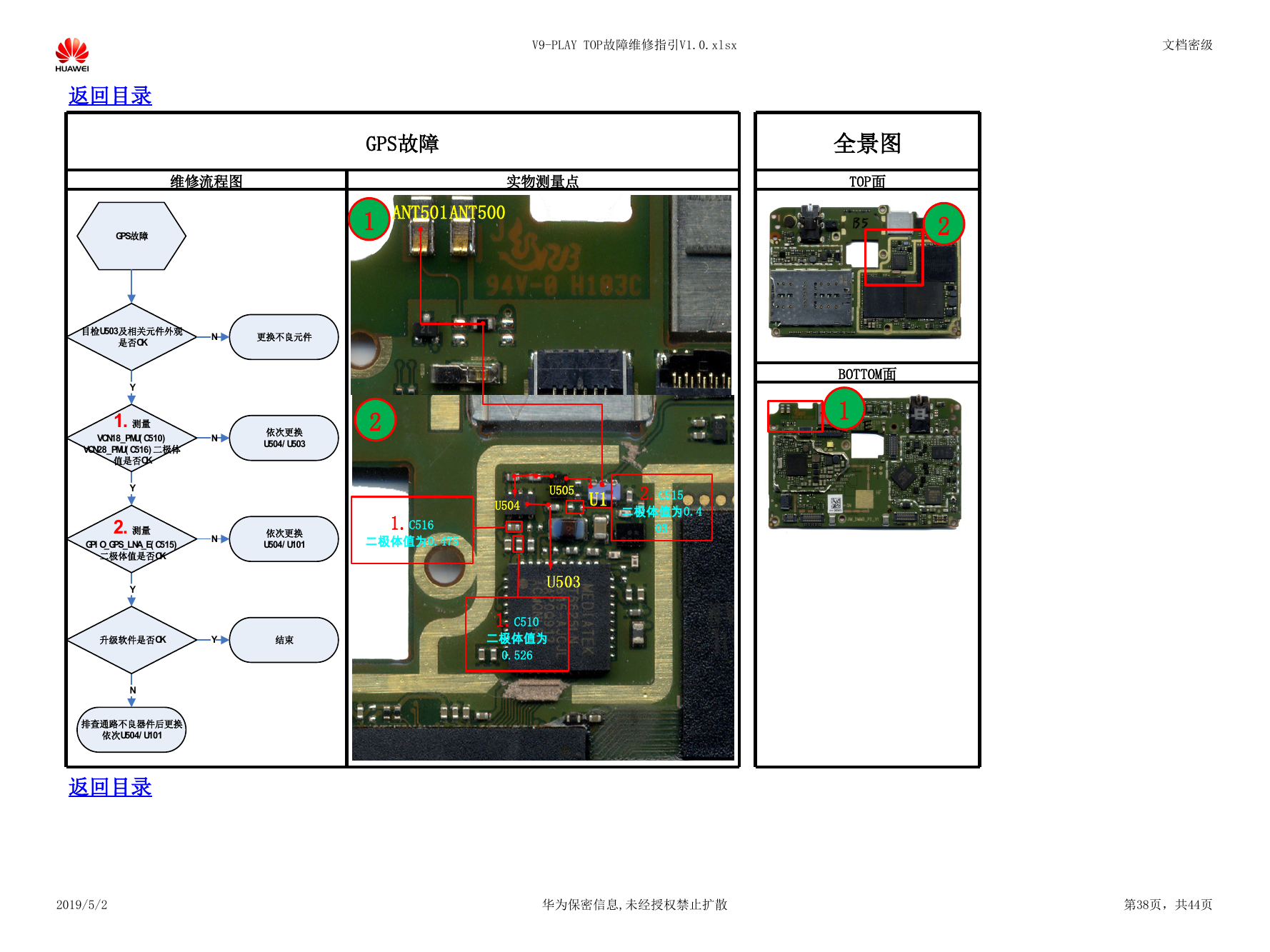

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 返回目录 GPS故障 维修流程图 实物测量点 ANT501ANT500 1 全景图 TOP面 2 2 U505 U1 U504 2.C515 二极体值为0.4 03 1.C516 二极体值为0.475 1.C510 二极体值为 0.526 BOTTOM面 1 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第38页，共44页 GPS故障目检U503及相关元件外观是否OK更换不良元件NYNYNYY排查通路不良器件后更换依次U504/U101N升级软件是否OK1.测量VCN18_PMU(C510)VCN28_PMU(C516)二极体值是否OK2.测量GPIO_GPS_LNA_E(C515)二极体值是否OK结束依次更换U504/U101依次更换U504/U503
