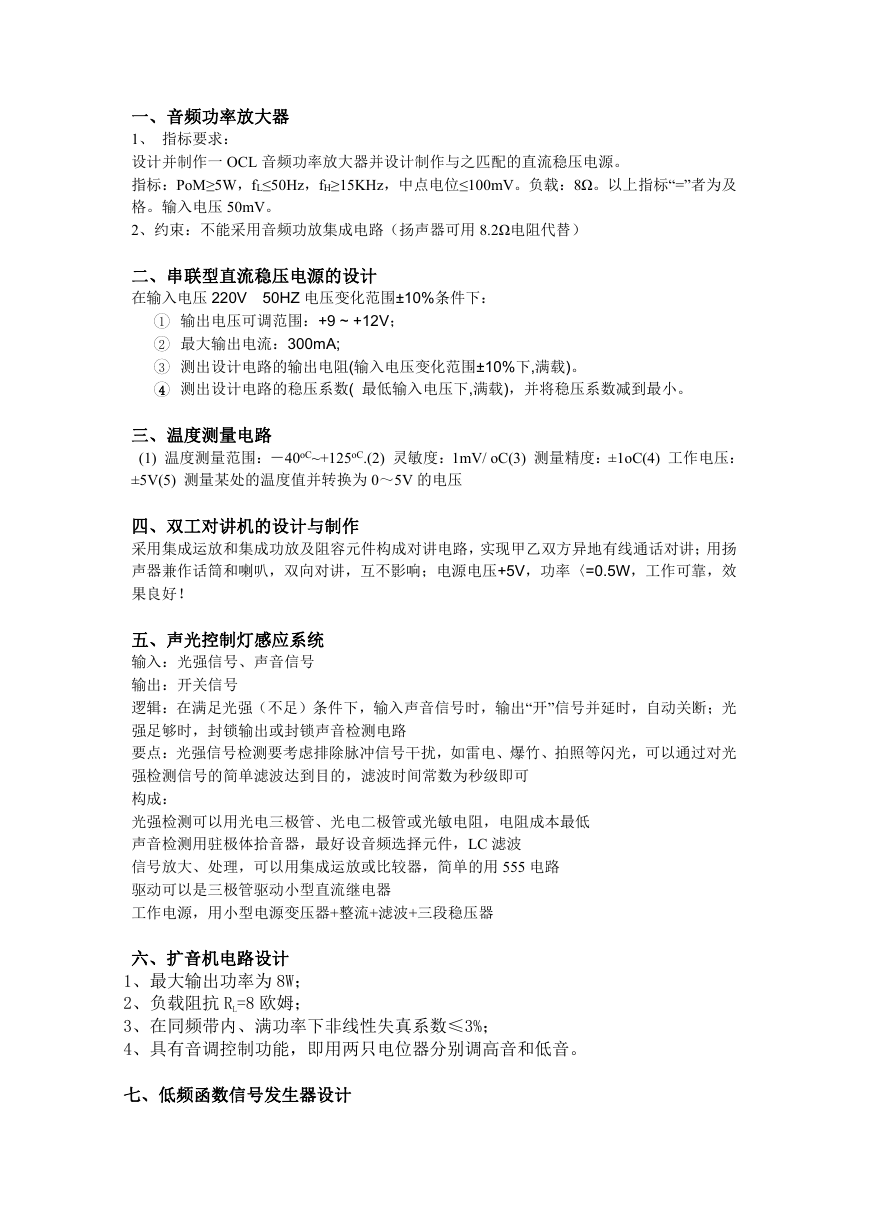

一、音频功率放大器 1、 指标要求： 设计并制作一 OCL 音频功率放大器并设计制作与之匹配的直流稳压电源。 指标：PoM≥5W，fL≤50Hz，fH≥15KHz，中点电位≤100mV。负载：8Ω。以上指标“=”者为及 格。输入电压 50mV。 2、约束：不能采用音频功放集成电路（扬声器可用 8.2Ω电阻代替） 二、串联型直流稳压电源的设计 在输入电压 220V 50HZ 电压变化范围±10%条件下： 1 输出电压可调范围：+9 ~ +12V； 2 最大输出电流：300mA; 3 测出设计电路的输出电阻(输入电压变化范围±10%下,满载)。 4 测出设计电路的稳压系数( 最低输入电压下,满载)，并将稳压系数减到最小。 三、温度测量电路 (1) 温度测量范围：－40oC~+125oC.(2) 灵敏度：1mV/ oC(3) 测量精度：±1oC(4) 工作电压： ±5V(5) 测量某处的温度值并转换为 0～5V 的电压 四、双工对讲机的设计与制作 采用集成运放和集成功放及阻容元件构成对讲电路，实现甲乙双方异地有线通话对讲；用扬 声器兼作话筒和喇叭，双向对讲，互不影响；电源电压+5V，功率〈=0.5W，工作可靠，效 果良好！ 五、声光控制灯感应系统 输入：光强信号、声音信号 输出：开关信号 逻辑：在满足光强（不足）条件下，输入声音信号时，输出“开”信号并延时，自动关断；光 强足够时，封锁输出或封锁声音检测电路 要点：光强信号检测要考虑排除脉冲信号干扰，如雷电、爆竹、拍照等闪光，可以通过对光 强检测信号的简单滤波达到目的，滤波时间常数为秒级即可 构成： 光强检测可以用光电三极管、光电二极管或光敏电阻，电阻成本最低 声音检测用驻极体拾音器，最好设音频选择元件，LC 滤波 信号放大、处理，可以用集成运放或比较器，简单的用 555 电路 驱动可以是三极管驱动小型直流继电器 工作电源，用小型电源变压器+整流+滤波+三段稳压器 六、扩音机电路设计 1、最大输出功率为 8W； 2、负载阻抗 RL=8 欧姆； 3、在同频带内、满功率下非线性失真系数≤3%； 4、具有音调控制功能，即用两只电位器分别调高音和低音。 七、低频函数信号发生器设计 

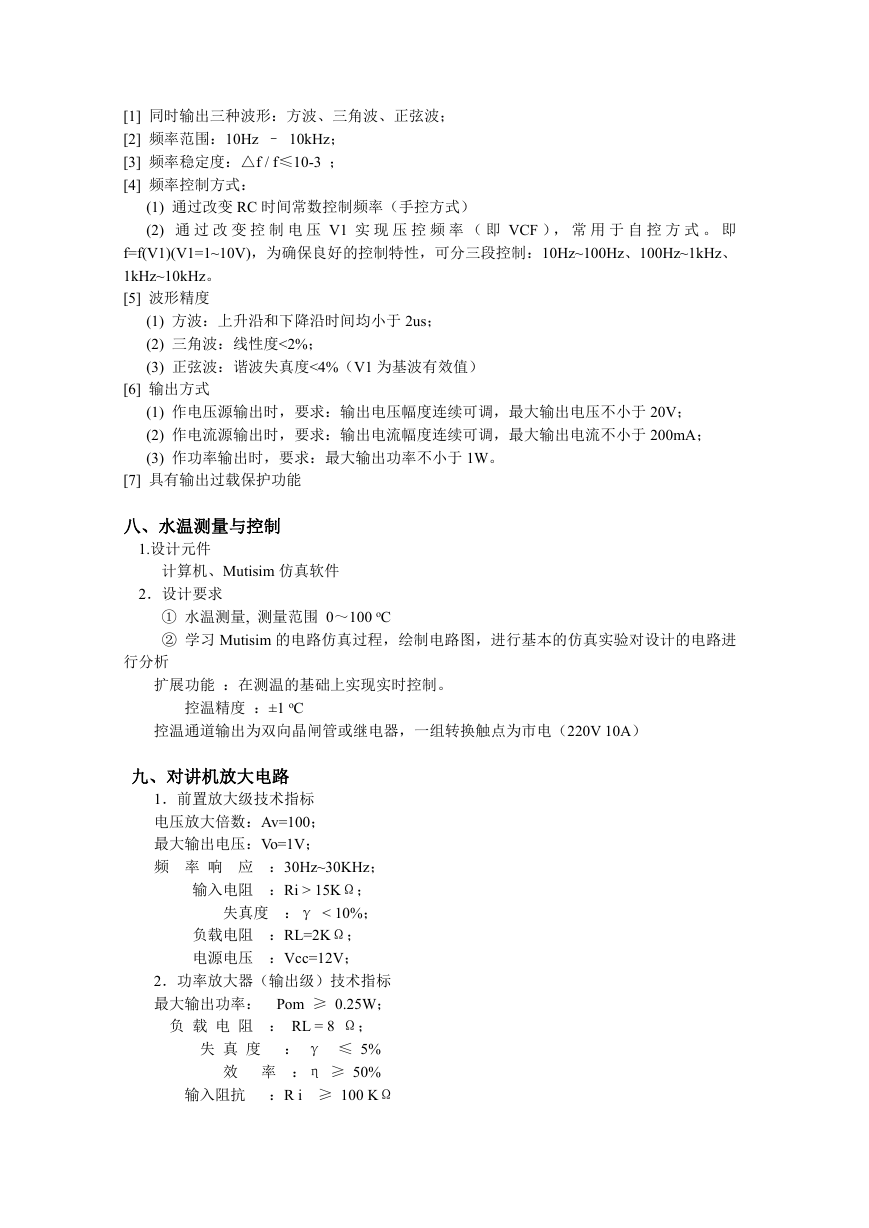

[1] 同时输出三种波形：方波、三角波、正弦波； [2] 频率范围：10Hz – 10kHz； [3] 频率稳定度：△f / f≤10-3 ； [4] 频率控制方式： (1) 通过改变 RC 时间常数控制频率（手控方式） (2) 通 过 改 变 控 制 电 压 V1 实 现 压 控 频 率 （ 即 VCF ）， 常 用 于 自 控 方 式 。 即 f=f(V1)(V1=1~10V)，为确保良好的控制特性，可分三段控制：10Hz~100Hz、100Hz~1kHz、 1kHz~10kHz。 [5] 波形精度 (1) 方波：上升沿和下降沿时间均小于 2us； (2) 三角波：线性度<2%； (3) 正弦波：谐波失真度<4%（V1 为基波有效值） [6] 输出方式 (1) 作电压源输出时，要求：输出电压幅度连续可调，最大输出电压不小于 20V； (2) 作电流源输出时，要求：输出电流幅度连续可调，最大输出电流不小于 200mA； (3) 作功率输出时，要求：最大输出功率不小于 1W。 [7] 具有输出过载保护功能 八、水温测量与控制 1.设计元件 计算机、Mutisim 仿真软件 2．设计要求 ① 水温测量, 测量范围 0～100 oC ② 学习 Mutisim 的电路仿真过程，绘制电路图，进行基本的仿真实验对设计的电路进 行分析 扩展功能 ：在测温的基础上实现实时控制。 控温精度 ：±1 oC 控温通道输出为双向晶闸管或继电器，一组转换触点为市电（220V 10A） 九、对讲机放大电路 1．前置放大级技术指标 电压放大倍数：Av=100； 最大输出电压：Vo=1V； 频 率 响 应 ：30Hz~30KHz； 输入电阻 ：Ri > 15KΩ； 失真度 ：γ < 10%； 负载电阻 ：RL=2KΩ； 电源电压 ：Vcc=12V； 2．功率放大器（输出级）技术指标 最大输出功率： Pom ≥ 0.25W； 负 载 电 阻 ： RL = 8 Ω； 失 真 度 ： γ ≤ 5% 效 率 ：η ≥ 50% 输入阻抗 ：R i ≥ 100 KΩ 

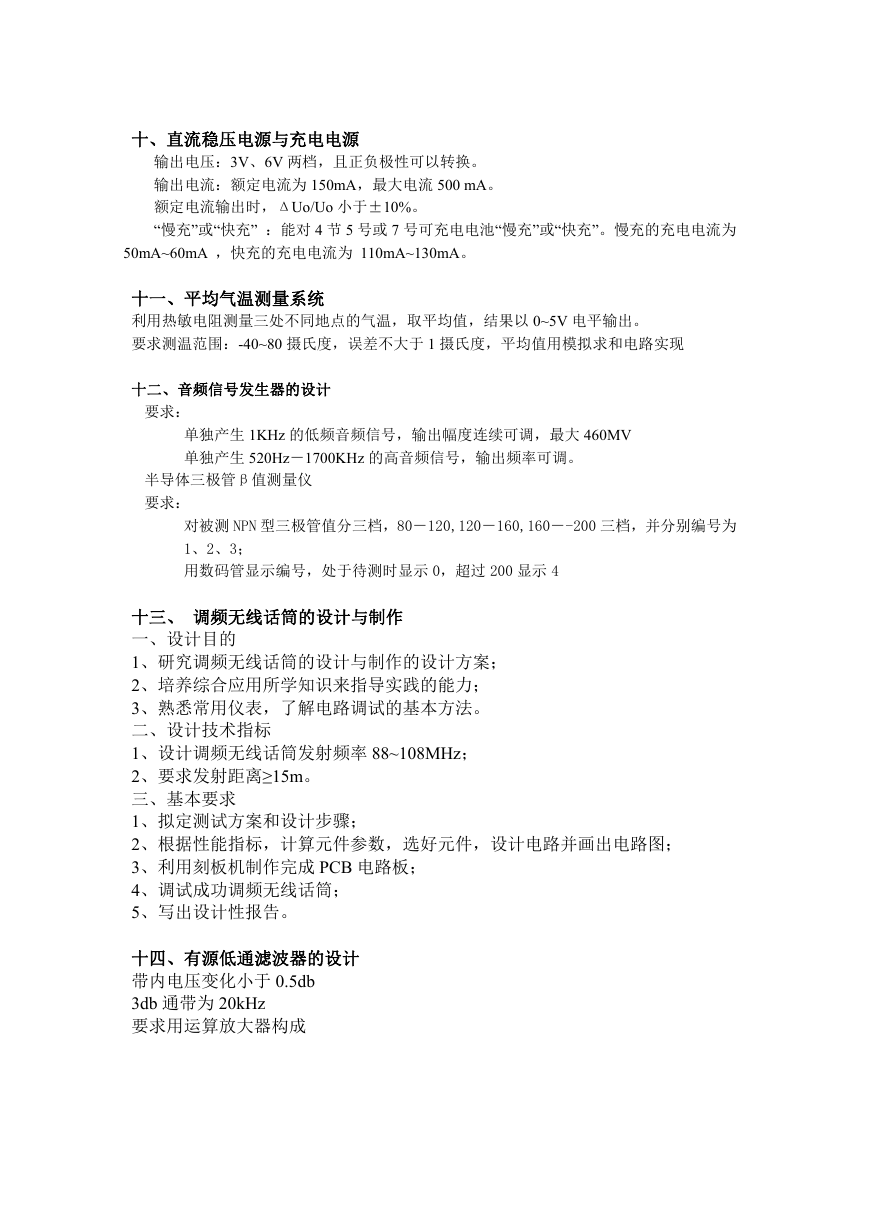

十、直流稳压电源与充电电源 输出电压：3V、6V 两档，且正负极性可以转换。 输出电流：额定电流为 150mA，最大电流 500 mA。 额定电流输出时，ΔUo/Uo 小于±10%。 “慢充”或“快充” ：能对 4 节 5 号或 7 号可充电电池“慢充”或“快充”。慢充的充电电流为 50mA~60mA ，快充的充电电流为 110mA~130mA。 十一、平均气温测量系统 利用热敏电阻测量三处不同地点的气温，取平均值，结果以 0~5V 电平输出。 要求测温范围：-40~80 摄氏度，误差不大于 1 摄氏度，平均值用模拟求和电路实现 十二、音频信号发生器的设计 要求： 单独产生 1KHz 的低频音频信号，输出幅度连续可调，最大 460MV 单独产生 520Hz－1700KHz 的高音频信号，输出频率可调。 半导体三极管β值测量仪 要求： 对被测 NPN 型三极管值分三档，80－120,120－160,160－-200 三档，并分别编号为 1、2、3； 用数码管显示编号，处于待测时显示 0，超过 200 显示 4 十三、 调频无线话筒的设计与制作 一、设计目的 1、研究调频无线话筒的设计与制作的设计方案； 2、培养综合应用所学知识来指导实践的能力； 3、熟悉常用仪表，了解电路调试的基本方法。 二、设计技术指标 1、设计调频无线话筒发射频率 88~108MHz； 2、要求发射距离≥15m。 三、基本要求 1、拟定测试方案和设计步骤； 2、根据性能指标，计算元件参数，选好元件，设计电路并画出电路图； 3、利用刻板机制作完成 PCB 电路板； 4、调试成功调频无线话筒； 5、写出设计性报告。 十四、有源低通滤波器的设计 带内电压变化小于 0.5db 3db 通带为 20kHz 要求用运算放大器构成
