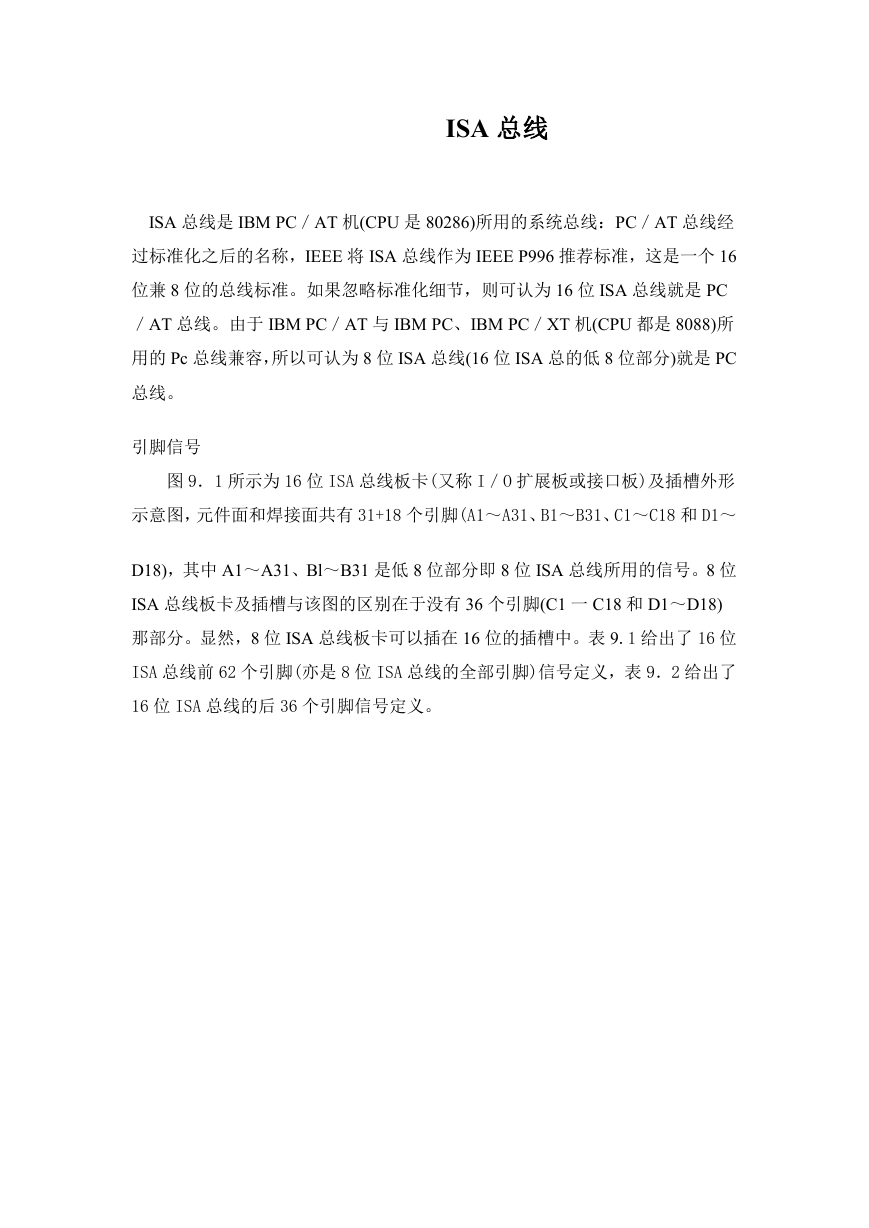

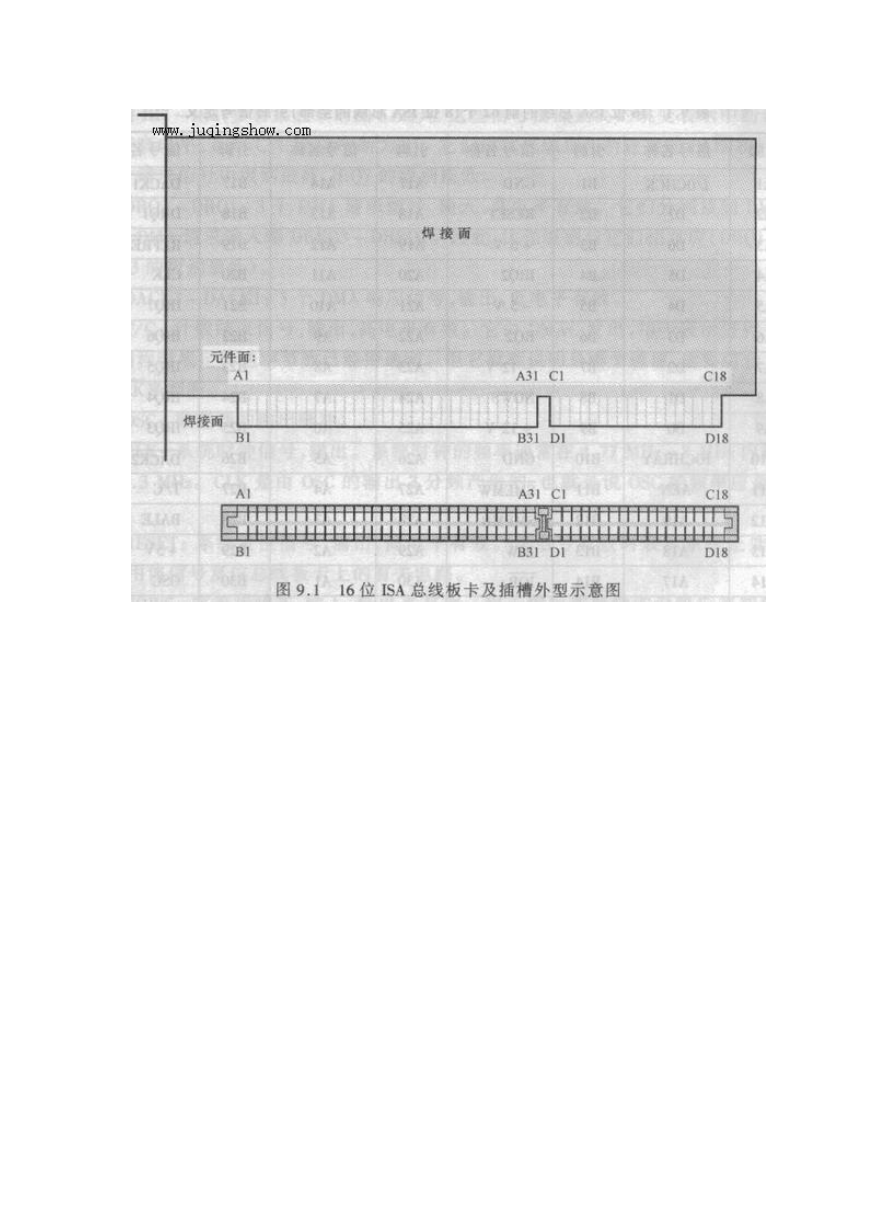

    ISA 总线 ISA 总线是 IBM PC／AT 机(CPU 是 80286)所用的系统总线：PC／AT 总线经 过标准化之后的名称，IEEE 将 ISA 总线作为 IEEE P996 推荐标准，这是一个 16 位兼 8 位的总线标准。如果忽略标准化细节，则可认为 16 位 ISA 总线就是 PC ／AT 总线。由于 IBM PC／AT 与 IBM PC、IBM PC／XT 机(CPU 都是 8088)所 用的 Pc 总线兼容，所以可认为 8 位 ISA 总线(16 位 ISA 总的低 8 位部分)就是 PC 总线。 引脚信号 图 9．1 所示为 16 位 ISA 总线板卡(又称 I／O 扩展板或接口板)及插槽外形 示意图，元件面和焊接面共有 31+18 个引脚(A1～A31、B1～B31、C1～C18 和 D1～ D18)，其中 A1～A31、Bl～B31 是低 8 位部分即 8 位 ISA 总线所用的信号。8 位 ISA 总线板卡及插槽与该图的区别在于没有 36 个引脚(C1 一 C18 和 D1～D18) 那部分。显然，8 位 ISA 总线板卡可以插在 16 位的插槽中。表 9.1 给出了 16 位 ISA 总线前 62 个引脚(亦是 8 位 ISA 总线的全部引脚)信号定义，表 9．2 给出了 16 位 ISA 总线的后 36 个引脚信号定义。
    下面对引脚信号做一些简要说明，首先是 62 线部分(8 位 ISA 总线)。 ①D7～DO：8 位数据线，双向，三态。对于 16 位 ISA 总线，它们是数据线 的低 8 位。 ②A19～A0：20 位地址线，输出。

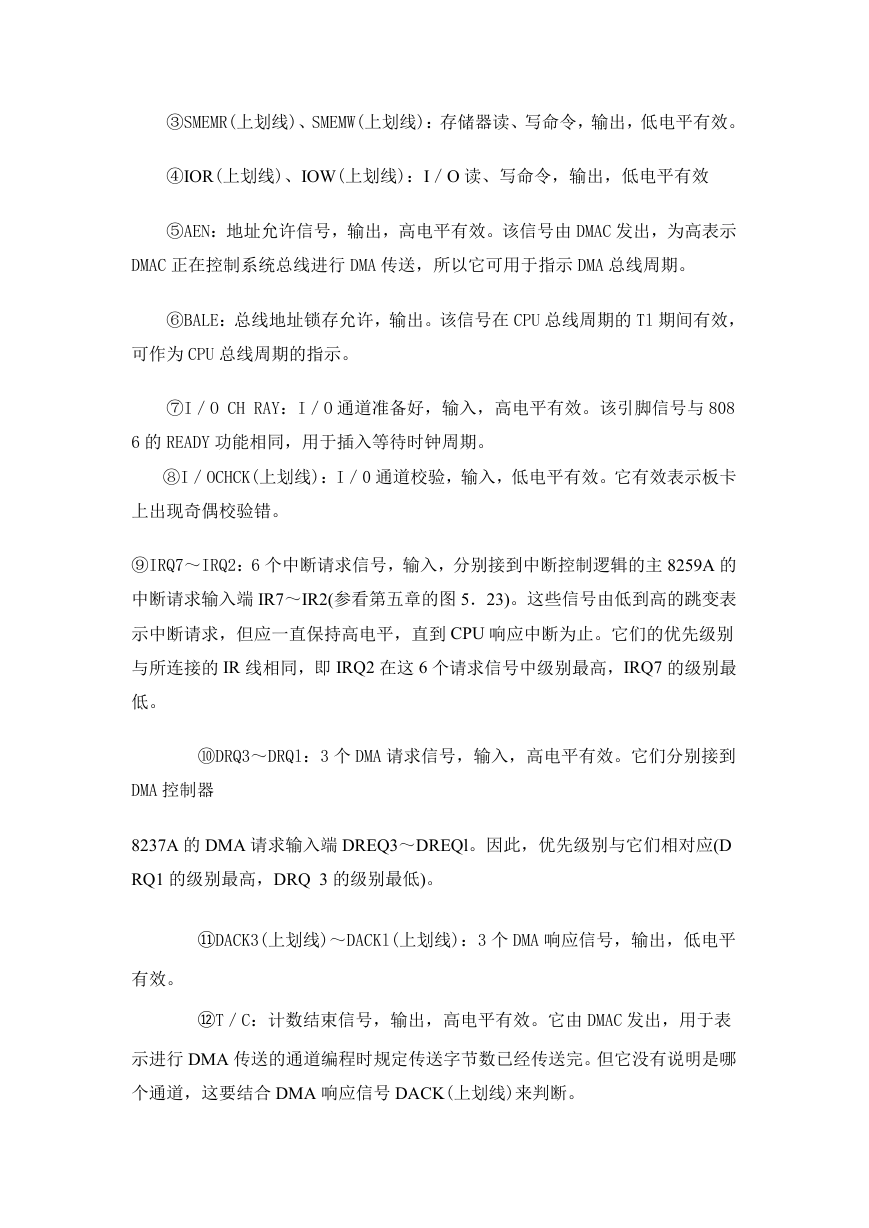

    ③SMEMR(上划线)、SMEMW(上划线)：存储器读、写命令，输出，低电平有效。 ④IOR(上划线)、IOW(上划线)：I／O 读、写命令，输出，低电平有效 ⑤AEN：地址允许信号，输出，高电平有效。该信号由 DMAC 发出，为高表示 DMAC 正在控制系统总线进行 DMA 传送，所以它可用于指示 DMA 总线周期。 ⑥BALE：总线地址锁存允许，输出。该信号在 CPU 总线周期的 Tl 期间有效， 可作为 CPU 总线周期的指示。 ⑦I／O CH RAY：I／O 通道准备好，输入，高电平有效。该引脚信号与 808 6 的 READY 功能相同，用于插入等待时钟周期。 ⑧I／OCHCK(上划线)：I／0 通道校验，输入，低电平有效。它有效表示板卡 上出现奇偶校验错。 ⑨IRQ7～IRQ2：6 个中断请求信号，输入，分别接到中断控制逻辑的主 8259A 的 中断请求输入端 IR7～IR2(参看第五章的图 5．23)。这些信号由低到高的跳变表 示中断请求，但应一直保持高电平，直到 CPU 响应中断为止。它们的优先级别 与所连接的 IR 线相同，即 IRQ2 在这 6 个请求信号中级别最高，IRQ7 的级别最 低。 ⑩DRQ3～DRQl：3 个 DMA 请求信号，输入，高电平有效。它们分别接到 DMA 控制器 8237A 的 DMA 请求输入端 DREQ3～DREQl。因此，优先级别与它们相对应(D RQ1 的级别最高，DRQ 3 的级别最低)。 ⑪DACK3(上划线)～DACKl(上划线)：3 个 DMA 响应信号，输出，低电平 有效。 ⑫T／C：计数结束信号，输出，高电平有效。它由 DMAC 发出，用于表 示进行 DMA 传送的通道编程时规定传送字节数已经传送完。但它没有说明是哪 个通道，这要结合 DMA 响应信号 DACK(上划线)来判断。

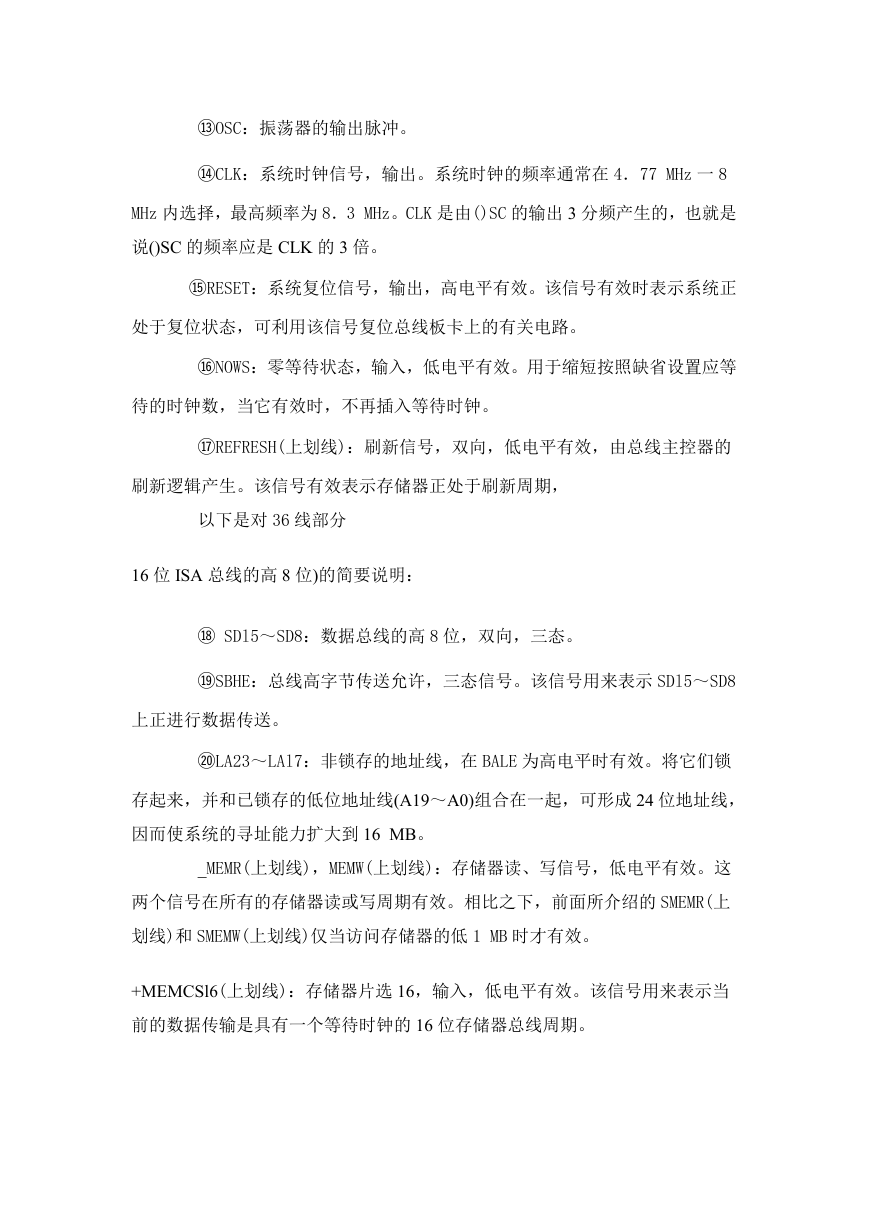

    ⑬OSC：振荡器的输出脉冲。 ⑭CLK：系统时钟信号，输出。系统时钟的频率通常在 4．77 MHz 一 8 MHz 内选择，最高频率为 8．3 MHz。CLK 是由()SC 的输出 3 分频产生的，也就是 说()SC 的频率应是 CLK 的 3 倍。 ⑮RESET：系统复位信号，输出，高电平有效。该信号有效时表示系统正 处于复位状态，可利用该信号复位总线板卡上的有关电路。 ⑯NOWS：零等待状态，输入，低电平有效。用于缩短按照缺省设置应等 待的时钟数，当它有效时，不再插入等待时钟。 ⑰REFRESH(上划线)：刷新信号，双向，低电平有效，由总线主控器的 刷新逻辑产生。该信号有效表示存储器正处于刷新周期， 以下是对 36 线部分 16 位 ISA 总线的高 8 位)的简要说明： ⑱ SDl5～SD8：数据总线的高 8 位，双向，三态。 ⑲SBHE：总线高字节传送允许，三态信号。该信号用来表示 SDl5～SD8 上正进行数据传送。 ⑳LA23～LAl7：非锁存的地址线，在 BALE 为高电平时有效。将它们锁 存起来，并和已锁存的低位地址线(A19～A0)组合在一起，可形成 24 位地址线， 因而使系统的寻址能力扩大到 16 MB。 _MEMR(上划线)，MEMW(上划线)：存储器读、写信号，低电平有效。这 两个信号在所有的存储器读或写周期有效。相比之下，前面所介绍的 SMEMR(上 划线)和 SMEMW(上划线)仅当访问存储器的低 1 MB 时才有效。 +MEMCSl6(上划线)：存储器片选 16，输入，低电平有效。该信号用来表示当 前的数据传输是具有一个等待时钟的 16 位存储器总线周期。

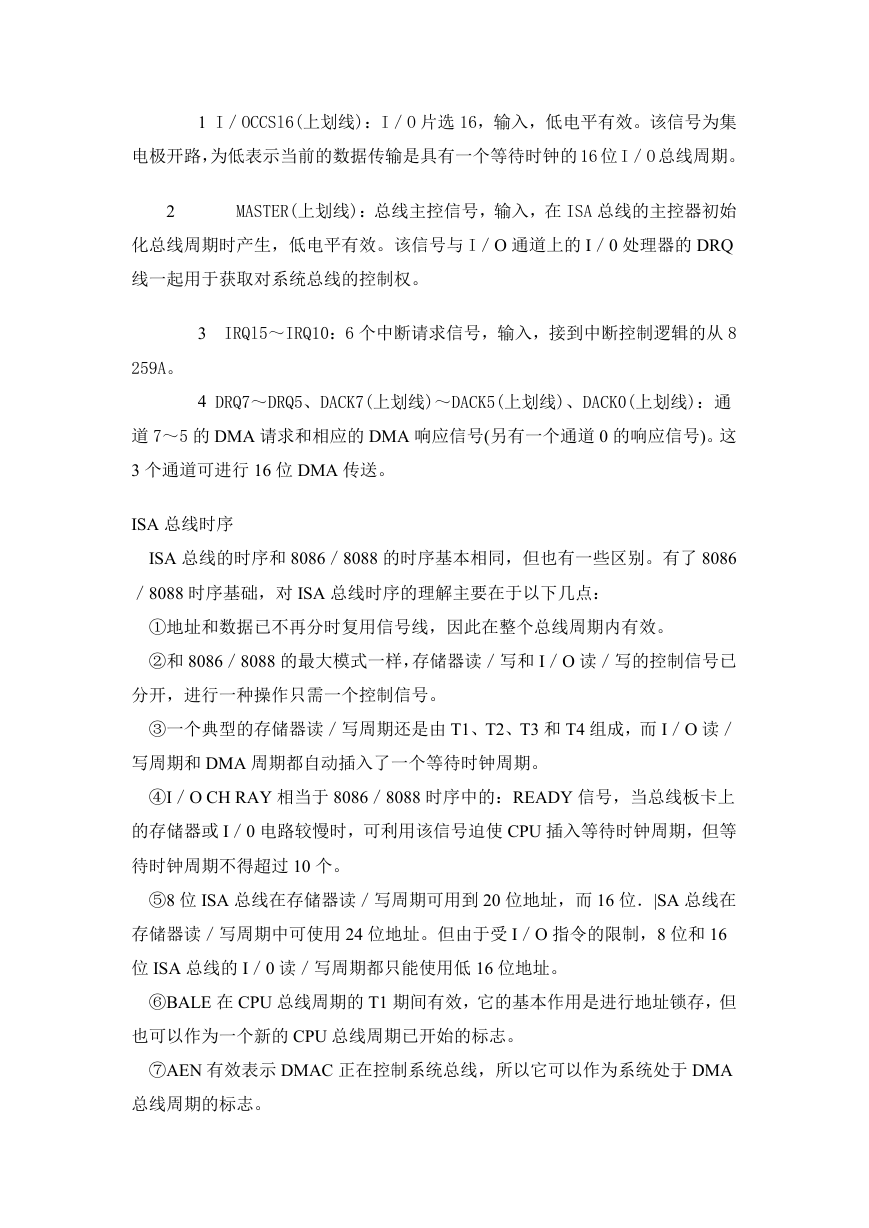

    1 I／OCCSl6(上划线)：I／O 片选 16，输入，低电平有效。该信号为集 电极开路，为低表示当前的数据传输是具有一个等待时钟的 16 位 I／O 总线周期。 2 MASTER(上划线)：总线主控信号，输入，在 ISA 总线的主控器初始 化总线周期时产生，低电平有效。该信号与 I／O 通道上的 I／0 处理器的 DRQ 线一起用于获取对系统总线的控制权。 3 259A。 IRQl5～IRQ10：6 个中断请求信号，输入，接到中断控制逻辑的从 8 4 DRQ7～DRQ5、DACK7(上划线)～DACK5(上划线)、DACK0(上划线)：通 道 7～5 的 DMA 请求和相应的 DMA 响应信号(另有一个通道 0 的响应信号)。这 3 个通道可进行 16 位 DMA 传送。 ISA 总线时序 ISA 总线的时序和 8086／8088 的时序基本相同，但也有一些区别。有了 8086 ／8088 时序基础，对 ISA 总线时序的理解主要在于以下几点： ①地址和数据已不再分时复用信号线，因此在整个总线周期内有效。 ②和 8086／8088 的最大模式一样，存储器读／写和 I／O 读／写的控制信号已 分开，进行一种操作只需一个控制信号。 ③一个典型的存储器读／写周期还是由 T1、T2、T3 和 T4 组成，而 I／O 读／ 写周期和 DMA 周期都自动插入了一个等待时钟周期。 ④I／O CH RAY 相当于 8086／8088 时序中的：READY 信号，当总线板卡上 的存储器或 I／0 电路较慢时，可利用该信号迫使 CPU 插入等待时钟周期，但等 待时钟周期不得超过 10 个。 ⑤8 位 ISA 总线在存储器读／写周期可用到 20 位地址，而 16 位．|SA 总线在 存储器读／写周期中可使用 24 位地址。但由于受 I／O 指令的限制，8 位和 16 位 ISA 总线的 I／0 读／写周期都只能使用低 16 位地址。 ⑥BALE 在 CPU 总线周期的 T1 期间有效，它的基本作用是进行地址锁存，但 也可以作为一个新的 CPU 总线周期已开始的标志。 ⑦AEN 有效表示 DMAC 正在控制系统总线，所以它可以作为系统处于 DMA 总线周期的标志。

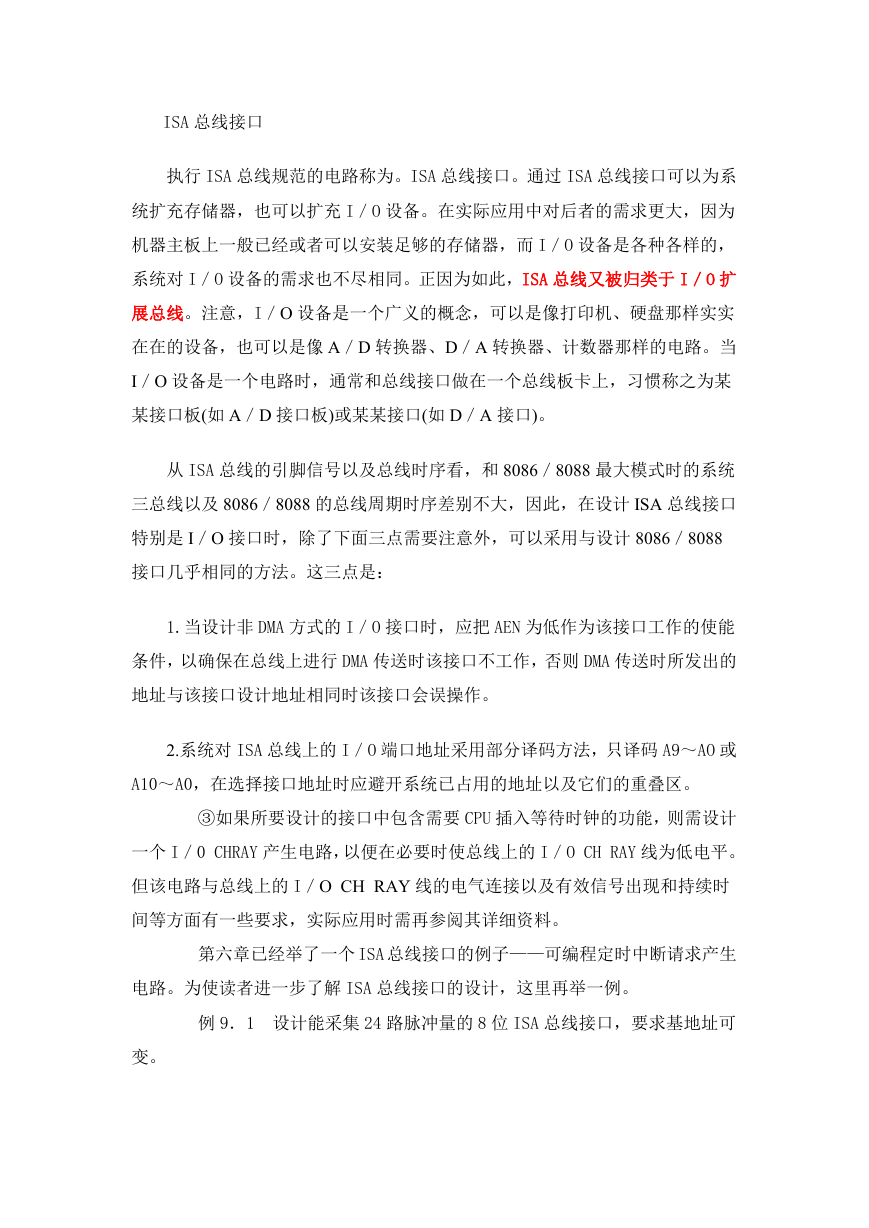

    ISA 总线接口 执行 ISA 总线规范的电路称为。ISA 总线接口。通过 ISA 总线接口可以为系 统扩充存储器，也可以扩充 I／O 设备。在实际应用中对后者的需求更大，因为 机器主板上一般已经或者可以安装足够的存储器，而 I／O 设备是各种各样的， 系统对 I／O 设备的需求也不尽相同。正因为如此，ISA 总线又被归类于 I／O 扩 展总线。注意，I／O 设备是一个广义的概念，可以是像打印机、硬盘那样实实 在在的设备，也可以是像 A／D 转换器、D／A 转换器、计数器那样的电路。当 I／O 设备是一个电路时，通常和总线接口做在一个总线板卡上，习惯称之为某 某接口板(如 A／D 接口板)或某某接口(如 D／A 接口)。 从 ISA 总线的引脚信号以及总线时序看，和 8086／8088 最大模式时的系统 三总线以及 8086／8088 的总线周期时序差别不大，因此，在设计 ISA 总线接口 特别是 I／O 接口时，除了下面三点需要注意外，可以采用与设计 8086／8088 接口几乎相同的方法。这三点是： 1.当设计非 DMA 方式的 I／O 接口时，应把 AEN 为低作为该接口工作的使能 条件，以确保在总线上进行 DMA 传送时该接口不工作，否则 DMA 传送时所发出的 地址与该接口设计地址相同时该接口会误操作。 2.系统对 ISA 总线上的 I／O 端口地址采用部分译码方法，只译码 A9～AO 或 A10～A0，在选择接口地址时应避开系统已占用的地址以及它们的重叠区。 ③如果所要设计的接口中包含需要 CPU 插入等待时钟的功能，则需设计 一个 I／0 CHRAY 产生电路，以便在必要时使总线上的 I／O CH RAY 线为低电平。 但该电路与总线上的 I／O CH RAY 线的电气连接以及有效信号出现和持续时 间等方面有一些要求，实际应用时需再参阅其详细资料。 第六章已经举了一个 ISA 总线接口的例子——可编程定时中断请求产生 电路。为使读者进一步了解 ISA 总线接口的设计，这里再举一例。 例 9．1 设计能采集 24 路脉冲量的 8 位 ISA 总线接口，要求基地址可 变。

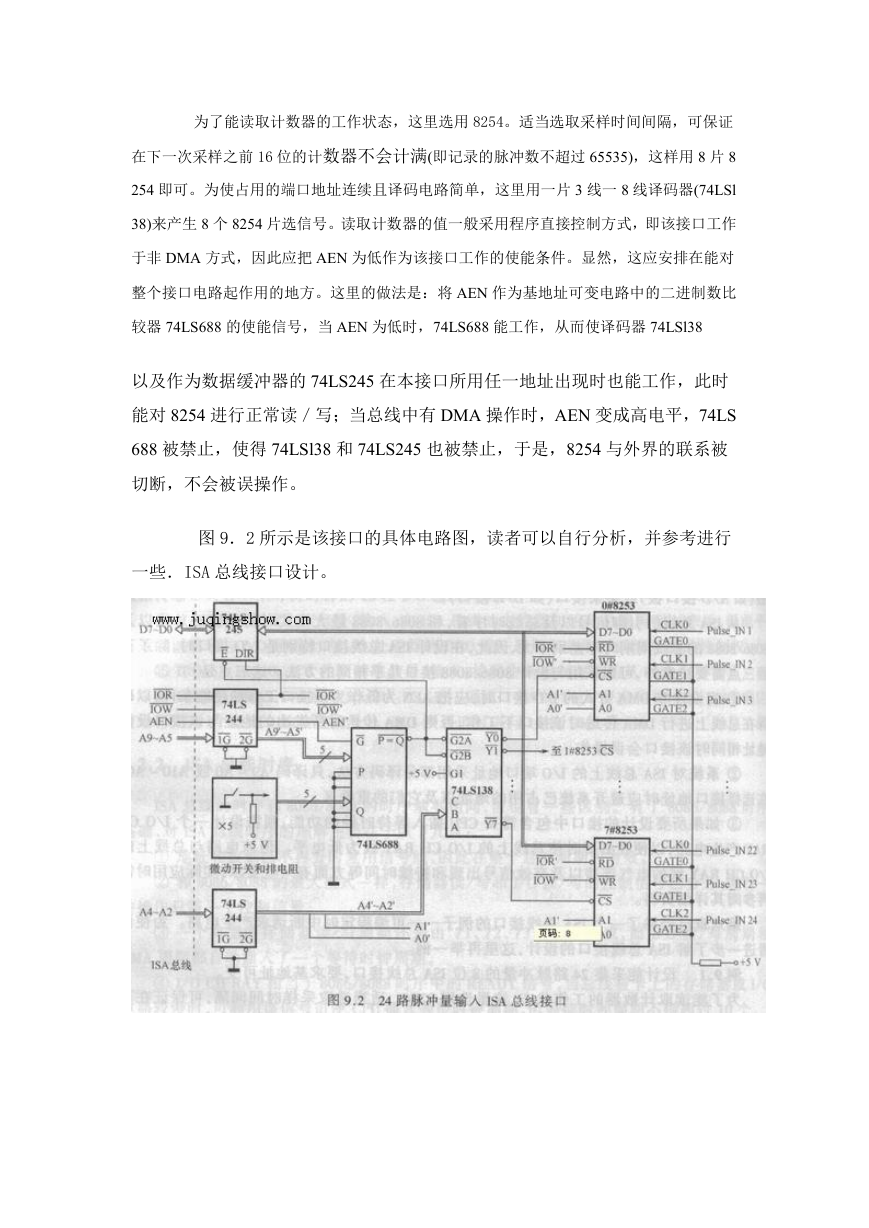

    为了能读取计数器的工作状态，这里选用 8254。适当选取采样时间间隔，可保证 在下一次采样之前 16 位的计数器不会计满(即记录的脉冲数不超过 65535)，这样用 8 片 8 254 即可。为使占用的端口地址连续且译码电路简单，这里用一片 3 线一 8 线译码器(74LSl 38)来产生 8 个 8254 片选信号。读取计数器的值一般采用程序直接控制方式，即该接口工作 于非 DMA 方式，因此应把 AEN 为低作为该接口工作的使能条件。显然，这应安排在能对 整个接口电路起作用的地方。这里的做法是：将 AEN 作为基地址可变电路中的二进制数比 较器 74LS688 的使能信号，当 AEN 为低时，74LS688 能工作，从而使译码器 74LSl38 以及作为数据缓冲器的 74LS245 在本接口所用任一地址出现时也能工作，此时 能对 8254 进行正常读／写；当总线中有 DMA 操作时，AEN 变成高电平，74LS 688 被禁止，使得 74LSl38 和 74LS245 也被禁止，于是，8254 与外界的联系被 切断，不会被误操作。 图 9．2 所示是该接口的具体电路图，读者可以自行分析，并参考进行 一些．ISA 总线接口设计。
