请先阅读

操作流程

准备工作

步骤1：对电池组充电

在国外对电池组充电

步骤2：打开电源，设定日期和时间

更改语言设定

步骤3：准备录制媒体

检查录制媒体设定

将动画和照片从内部录制媒体复制到存储卡上 (HDR-CX116E/CX150E/CX155E/XR150E/XR155E)

录制/播放

录制

在本机上播放

在电视机上播放图像

充分利用本机

删除动画和照片

使用计算机保存动画和照片

准备计算机(Windows)

使用Macintosh时

启动PMB(Picture Motion Browser)

选择创建光盘的方法（计算机）

一触式创建光盘(One Touch Disc Burn)

将动画和照片导入计算机

创建AVCHD光盘

在计算机上播放AVCHD光盘

创建Blu-ray光盘

创建可在普通DVD播放机上播放的标准清晰画质(STD)光盘

复制光盘

编辑动画

从动画中捕获照片

使用外部设备保存图像

将图像保存在外部媒体中（直接复制）

用DVD刻录机、录像机创建光盘

自定义本机

使用菜单

从“Handycam”手册获取详细信息

附加信息

故障排除

预防措施

规格

快速参考

画面指示

部件和控制装置

索引

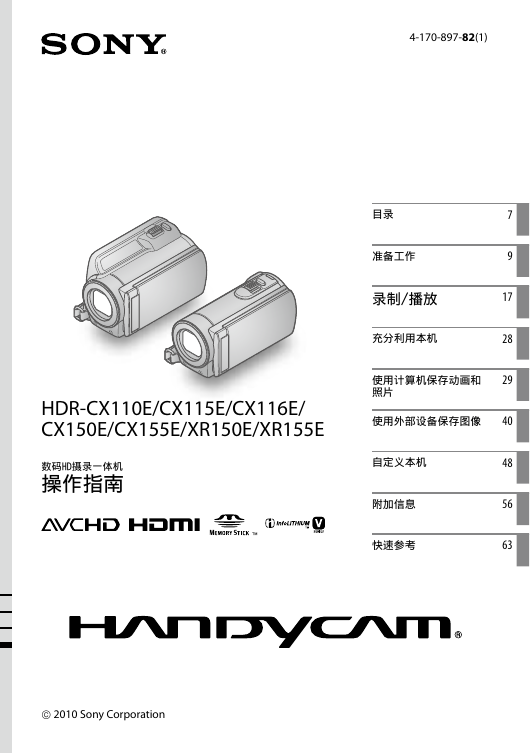

4-170-897-82(1) 目录准备工作录制/播放充分利用本机使用计算机保存动画和照片 7 9 17 28 29 使用外部设备保存图像 40 自定义本机附加信息快速参考 48 56 63 HDR-CX110E/CX115E/CX116E/ CX150E/CX155E/XR150E/XR155E 数码HD摄录一体机操作指南  2010 Sony Corporation

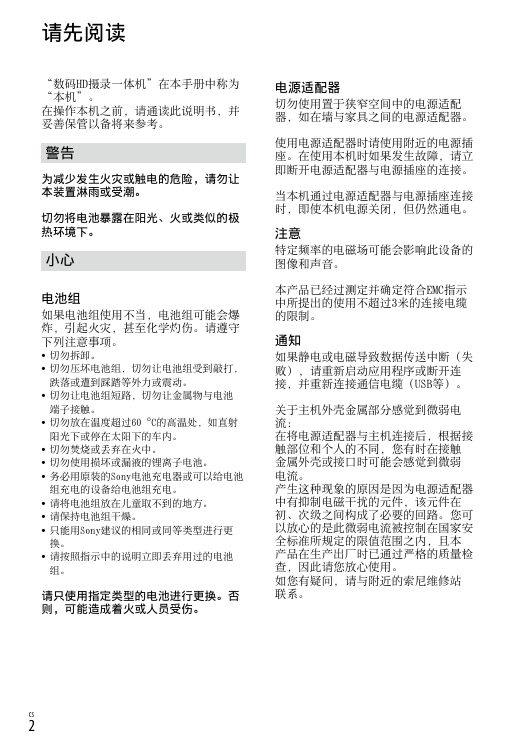

请先阅读 “数码HD摄录一体机”在本手册中称为 “本机”。在操作本机之前，请通读此说明书，并妥善保管以备将来参考。警告为减少发生火灾或触电的危险，请勿让本装置淋雨或受潮。切勿将电池暴露在阳光、火或类似的极热环境下。小心电池组如果电池组使用不当，电池组可能会爆炸，引起火灾，甚至化学灼伤。请遵守下列注意事项。   切勿拆卸。切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外力或震动。切勿让电池组短路，切勿让金属物与电池端子接触。切勿放在温度超过60 C的高温处，如直射阳光下或停在太阳下的车内。切勿焚烧或丢弃在火中。切勿使用损坏或漏液的锂离子电池。务必用原装的Sony电池充电器或可以给电池组充电的设备给电池组充电。请将电池组放在儿童取不到的地方。请保持电池组干燥。只能用Sony建议的相同或同等类型进行更换。请按照指示中的说明立即丢弃用过的电池组。          请只使用指定类型的电池进行更换。否则，可能造成着火或人员受伤。 CS 2 电源适配器切勿使用置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。使用电源适配器时请使用附近的电源插座。在使用本机时如果发生故障，请立即断开电源适配器与电源插座的连接。当本机通过电源适配器与电源插座连接时，即使本机电源关闭，但仍然通电。注意特定频率的电磁场可能会影响此设备的图像和声音。本产品已经过测定并确定符合EMC指示中所提出的使用不超过3米的连接电缆的限制。通知如果静电或电磁导致数据传送中断（失败），请重新启动应用程序或断开连接，并重新连接通信电缆（USB等）。关于主机外壳金属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个⼈的不同，您有时在接触金属外壳或接⼝时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁干扰的元件，该元件在初、次级之间构成了必要的回路。您可以放⼼的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出⼚时已通过严格的质量检查，因此请您放⼼使用。如您有疑问，请与附近的索尼维修站联系。

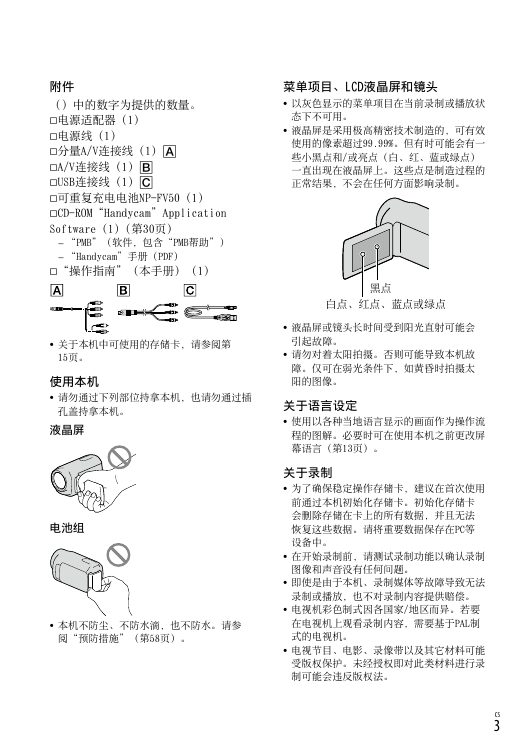

附件（）中的数字为提供的数量。 电源适配器（1） 电源线（1） 分量A/V连接线（1） A/V连接线（1） USB连接线（1） 可重复充电电池NP-FV50（1） CD-ROM“Handycam”Application Software (1)（第30页）   “PMB”（软件，包含“PMB帮助”） “Handycam”手册 (PDF) “操作指南”（本手册）（1）  关于本机中可使用的存储卡，请参阅第 15页。使用本机  请勿通过下列部位持拿本机，也请勿通过插孔盖持拿本机。液晶屏电池组  本机不防尘、不防水滴，也不防水。请参阅“预防措施”（第58页）。      菜单项目、LCD液晶屏和镜头  以灰色显示的菜单项目在当前录制或播放状态下不可用。液晶屏是采用极高精密技术制造的，可有效使用的像素超过99.99%。但有时可能会有一些小黑点和/或亮点（白、红、蓝或绿点）一直出现在液晶屏上。这些点是制造过程的正常结果，不会在任何方面影响录制。黑点白点、红点、蓝点或绿点   液晶屏或镜头长时间受到阳光直射可能会引起故障。请勿对着太阳拍摄。否则可能导致本机故障。仅可在弱光条件下，如黄昏时拍摄太阳的图像。关于语言设定  使用以各种当地语言显示的画面作为操作流程的图解。必要时可在使用本机之前更改屏幕语言（第13页）。关于录制  为了确保稳定操作存储卡，建议在首次使用前通过本机初始化存储卡。初始化存储卡会删除存储在卡上的所有数据，并且无法恢复这些数据。请将重要数据保存在PC等设备中。在开始录制前，请测试录制功能以确认录制图像和声音没有任何问题。即使是由于本机、录制媒体等故障导致无法录制或播放，也不对录制内容提供赔偿。电视机彩色制式因各国家/地区而异。若要在电视机上观看录制内容，需要基于PAL制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。 CS 3

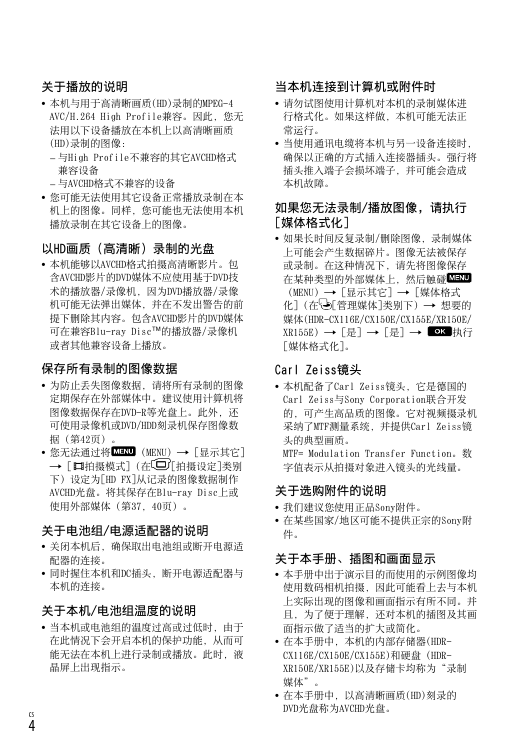

关于播放的说明  本机与用于高清晰画质(HD)录制的MPEG-4 AVC/H.264 High Profile兼容。因此，您无法用以下设备播放在本机上以高清晰画质 (HD)录制的图像：  与High Profile不兼容的其它AVCHD格式兼容设备与AVCHD格式不兼容的设备  您可能无法使用其它设备正常播放录制在本机上的图像。同样，您可能也无法使用本机播放录制在其它设备上的图像。  以HD画质（高清晰）录制的光盘  本机能够以AVCHD格式拍摄高清晰影片。包含AVCHD影片的DVD媒体不应使用基于DVD技术的播放器/录像机，因为DVD播放器/录像机可能无法弹出媒体，并在不发出警告的前提下删除其内容。包含AVCHD影片的DVD媒体可在兼容Blu-ray Disc的播放器/录像机或者其他兼容设备上播放。保存所有录制的图像数据  为防止丢失图像数据，请将所有录制的图像定期保存在外部媒体中。建议使用计算机将图像数据保存在DVD-R等光盘上。此外，还可使用录像机或DVD/HDD刻录机保存图像数据（第42页）。您无法通过将  [ 拍摄模式]（在 [拍摄设定]类别下）设定为[HD FX]从记录的图像数据制作 AVCHD光盘。将其保存在Blu-ray Disc上或使用外部媒体（第37，40页）。（MENU） [显示其它]  关于电池组/电源适配器的说明  关闭本机后，确保取出电池组或断开电源适配器的连接。同时握住本机和DC插头，断开电源适配器与本机的连接。  关于本机/电池组温度的说明  当本机或电池组的温度过高或过低时，由于在此情况下会开启本机的保护功能，从而可能无法在本机上进行录制或播放。此时，液晶屏上出现指示。   CS 4 当本机连接到计算机或附件时  请勿试图使用计算机对本机的录制媒体进行格式化。如果这样做，本机可能无法正常运行。当使用通讯电缆将本机与另一设备连接时，确保以正确的方式插入连接器插头。强行将插头推入端子会损坏端子，并可能会造成本机故障。  如果您无法录制/播放图像，请执行 [媒体格式化]  如果长时间反复录制/删除图像，录制媒体上可能会产生数据碎片。图像无法被保存或录制。在这种情况下，请先将图像保存在某种类型的外部媒体上，然后触碰（MENU） [显示其它]  [媒体格式化]（在 [管理媒体]类别下） 想要的媒体(HDR-CX116E/CX150E/CX155E/XR150E/ XR155E)  [是]  [是]  执行 [媒体格式化]。 Carl Zeiss镜头  本机配备了Carl Zeiss镜头，它是德国的 Carl Zeiss与Sony Corporation联合开发的，可产生高品质的图像。它对视频摄录机采纳了MTF测量系统，并提供Carl Zeiss镜头的典型画质。 MTF= Modulation Transfer Function。数字值表示从拍摄对象进入镜头的光线量。关于选购附件的说明   我们建议您使用正品Sony附件。在某些国家/地区可能不提供正宗的Sony附件。关于本手册、插图和画面显示  本手册中出于演示目的而使用的示例图像均使用数码相机拍摄，因此可能看上去与本机上实际出现的图像和画面指示有所不同。并且，为了便于理解，还对本机的插图及其画面指示做了适当的扩大或简化。在本手册中，本机的内部存储器(HDR- CX116E/CX150E/CX155E)和硬盘 (HDR- XR150E/XR155E)以及存储卡均称为“录制媒体”。在本手册中，以高清晰画质(HD)刻录的 DVD光盘称为AVCHD光盘。

关于跌落传感器(HDR-XR150E/XR155E) 本机具有跌落传感器功能，可防止内部硬盘  由于跌落而受到冲击。如果启用此功能，当本机跌落或处于失重条件下时，其显示的块状杂讯也会被录制下来。如果跌落传感器反复捕获到跌落信号，就可能会停止录制/播放。关于在高海拔地区使用本机的说明 (HDR-XR150E/XR155E)  请勿在海拔高度超过5000米的低气压区域打开本机。这样做可能会损坏本机内部的硬盘驱动器。  本机和附件的设计和规格如有变更，恕不另行通知。确认本机的型号名称  当不同型号之间存在规格差异时，型号名称会显示在本手册中。请确认本机底部的型号名称。本系列产品的主要规格差异如下所示。  录制媒体内部录制媒体容量 USB插孔存储卡 — 输入/ 输出仅输出内存+ 存储卡 8GB 仅输出 16GB 内部硬盘+ 存储卡 120GB 输入/ 输出仅输出输入/ 输出仅输出 HDR- CX110E HDR- CX115E HDR- CX116E HDR- CX150E HDR- CX155E HDR- XR150E HDR- XR155E 关于使用的说明  请勿执行以下任何操作。否则，录制媒体可能会损坏，录制的图像可能会丢失或无法播放，还可能出现其它故障。  在存取指示灯（第16页）亮起或闪烁时退出存储卡在（动画）/ （照片）指示灯（第 18页）或存取指示灯（第16页）亮起或闪烁时从本机中取出电池组或断开电源适配器的连接，或对本机施加机械冲击或振动    使用肩带（另售）时，请勿使本机碰撞到其它物体。请勿在非常嘈杂的区域中使用本机。 CS 5

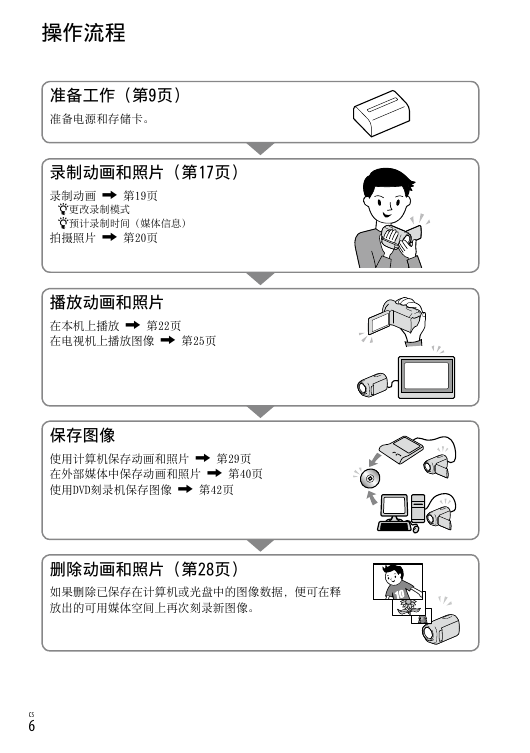

操作流程准备工作（第9页）准备电源和存储卡。录制动画和照片（第17页）录制动画  第19页 更改录制模式 预计录制时间（媒体信息）拍摄照片  第20页播放动画和照片在本机上播放  第22页在电视机上播放图像  第25页保存图像使用计算机保存动画和照片  第29页在外部媒体中保存动画和照片  第40页使用DVD刻录机保存图像  第42页删除动画和照片（第28页）如果删除已保存在计算机或光盘中的图像数据，便可在释放出的可用媒体空间上再次刻录新图像。 CS 6

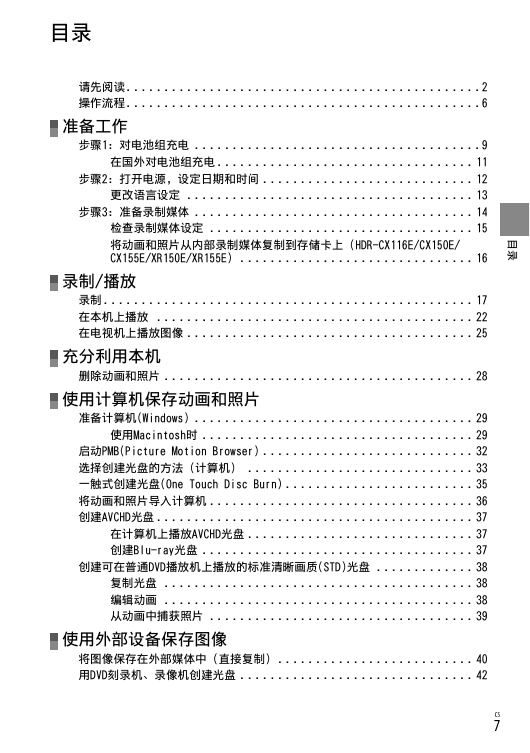

目录请先阅读 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 操作流程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 准备工作步骤1：对电池组充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 在国外对电池组充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 步骤2：打开电源，设定日期和时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 更改语言设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 步骤3：准备录制媒体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 检查录制媒体设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 将动画和照片从内部录制媒体复制到存储卡上 (HDR-CX116E/CX150E/ CX155E/XR150E/XR155E) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 目录录制/播放录制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 在本机上播放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 在电视机上播放图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 充分利用本机删除动画和照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 使用计算机保存动画和照片准备计算机(Windows) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 使用Macintosh时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 启动PMB(Picture Motion Browser) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 选择创建光盘的方法（计算机） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 一触式创建光盘(One Touch Disc Burn) . . . . . . . . . . . . . . . . . . . . . . . . . 35 将动画和照片导入计算机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 创建AVCHD光盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 在计算机上播放AVCHD光盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 创建Blu-ray光盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 创建可在普通DVD播放机上播放的标准清晰画质(STD)光盘 . . . . . . . . . . . . . 38 复制光盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 编辑动画 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 从动画中捕获照片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 使用外部设备保存图像将图像保存在外部媒体中（直接复制） . . . . . . . . . . . . . . . . . . . . . . . . . . 40 用DVD刻录机、录像机创建光盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 CS 7

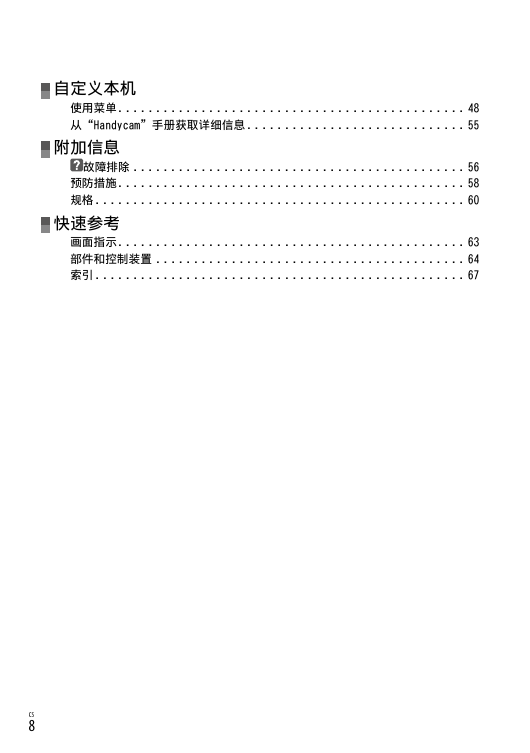

自定义本机使用菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 从“Handycam”手册获取详细信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 附加信息故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 预防措施 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 快速参考画面指示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 部件和控制装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64 索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67 CS 8
