/******************************************************************** *************/ /*函数名称: strmcpy() *输入参数：共个参数； *输出参数：共个参数； *返回值： *需储存的参数：共个参数； *功能介绍： (1)字符数组拷贝； *修改日志： *[2006-3-6 17:07] Ver. 1.00 开始编写；成； /* /******************************************************************** *************/ */ 完 void strmcpy(unsigned char dest[], unsigned char src[], int count) { int i; for(i = 0; i < count; i ++) { dest[i] = src[i]; } dest[i] = '\0'; } /******************************************************************** *********/ /******************************************************************** *************/ /*函数名称: bitmcpy() *输入参数：共个参数； *输出参数：共个参数； *返回值： *需储存的参数：共个参数； *功能介绍： (1)开关量数组拷贝； *修改日志： *[2006-3-7 14:59] Ver. 1.00

开始编写；成； /* /******************************************************************** *************/ */ 完 void bitmcpy(int dest[], int src[], int count) { int i; for(i = 0; i < count; i ++) { dest[i] = src[i]; } } /******************************************************************** *********/ /******************************************************************** *************/ /*函数名称: strmcmp() *输入参数：共个参数； *输出参数：共个参数； *返回值： *需储存的参数：共个参数； *功能介绍： (1) 字符数组比较；相同则返回 0 ，不相同则返回 1； *修改日志： *[2006-3-6 17:41] Ver. 1.00 开始编写；成； /* /******************************************************************** *************/ */ 完 int strmcmp(unsigned char str1[], unsigned char str2[], int count) { int i;

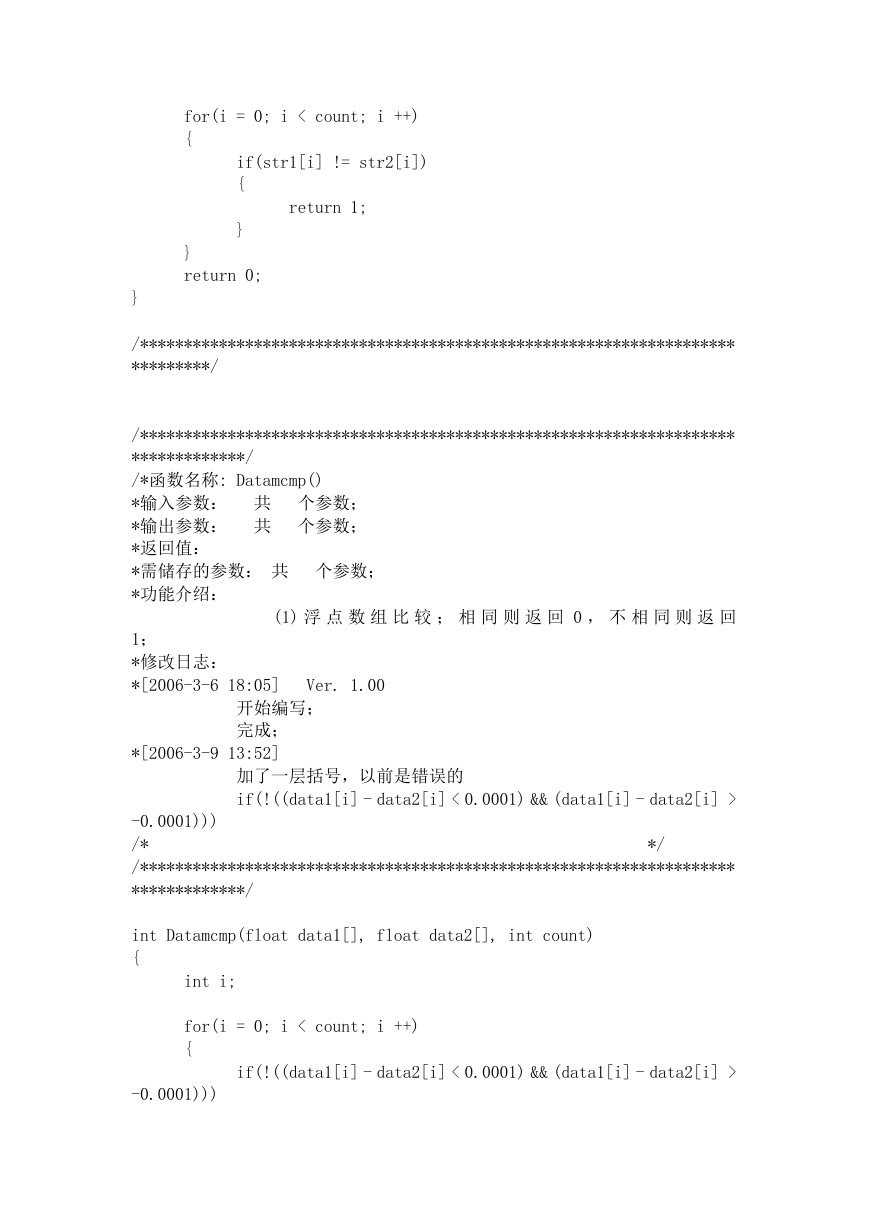

for(i = 0; i < count; i ++) { if(str1[i] != str2[i]) { return 1; } } return 0; } /******************************************************************** *********/ /******************************************************************** *************/ /*函数名称: Datamcmp() *输入参数：共个参数； *输出参数：共个参数； *返回值： *需储存的参数：共个参数； *功能介绍： (1) 浮点数组比较；相同则返回 0 ，不相同则返回 1； *修改日志： *[2006-3-6 18:05] Ver. 1.00 开始编写；完成； *[2006-3-9 13:52] 加了一层括号，以前是错误的 if(!((data1[i] - data2[i] < 0.0001) && (data1[i] - data2[i] > -0.0001))) /* /******************************************************************** *************/ */ int Datamcmp(float data1[], float data2[], int count) { int i; for(i = 0; i < count; i ++) { if(!((data1[i] - data2[i] < 0.0001) && (data1[i] - data2[i] > -0.0001)))

return 1; { } } return 0; } /******************************************************************** *********/ /******************************************************************** *************/ /*函数名称: Bitmcmp() *输入参数：共个参数； *输出参数：共个参数； *返回值： *需储存的参数：共个参数； *功能介绍： (1) 开关量数组比较；相同则返回 0 ，不相同则返回 1； *修改日志： *[2006-3-6 18:10] Ver. 1.00 开始编写；成； /* /******************************************************************** *************/ */ 完 int Bitmcmp(int data1[], int data2[], int count) { int i; for(i = 0; i < count; i ++) { if(data1[i] != data2[i]) { return 1; } } return 0; } /********************************************************************

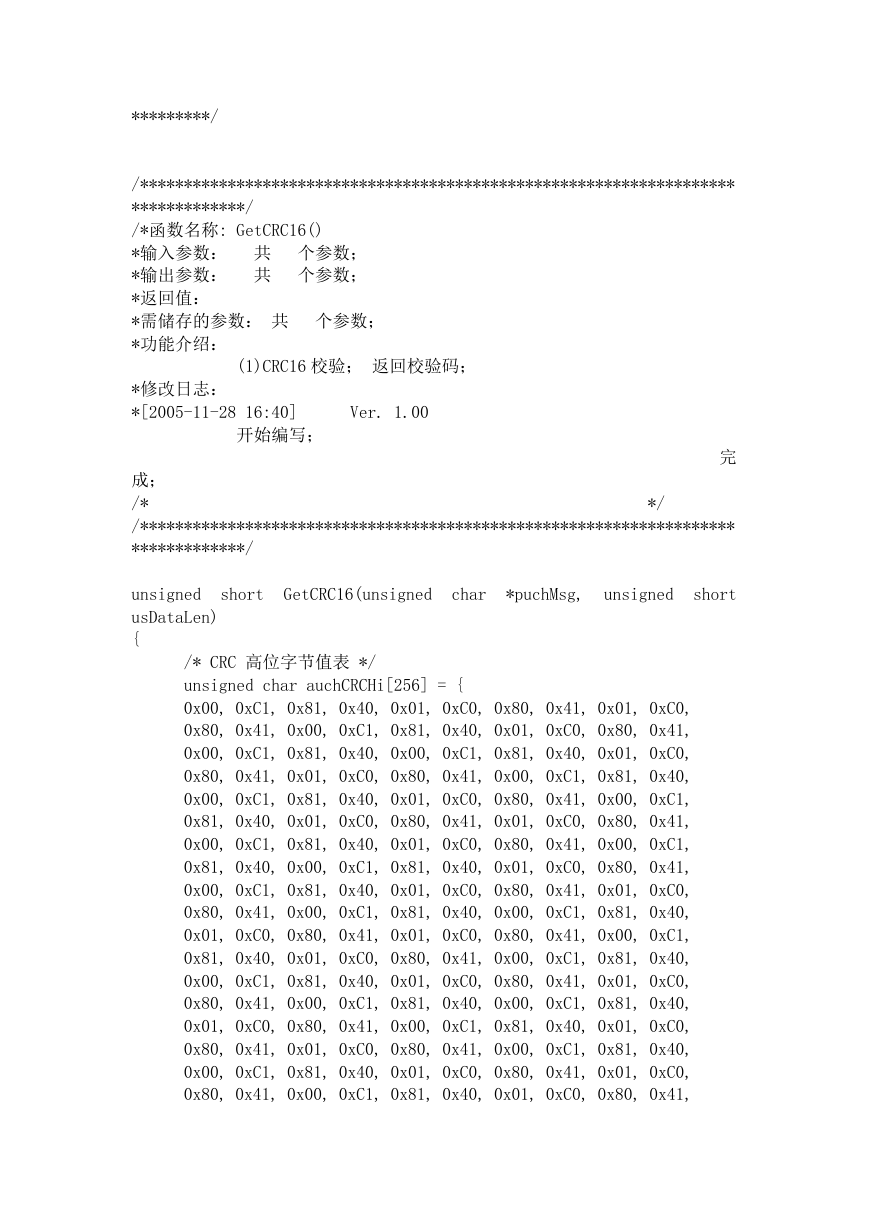

*********/ /******************************************************************** *************/ /*函数名称: GetCRC16() *输入参数：共个参数； *输出参数：共个参数； *返回值： *需储存的参数：共个参数； *功能介绍： (1)CRC16 校验；返回校验码； *修改日志： *[2005-11-28 16:40] Ver. 1.00 开始编写；成； /* /******************************************************************** *************/ */ 完 short GetCRC16(unsigned char *puchMsg, unsigned short unsigned usDataLen) { /* CRC 高位字节值表 */ unsigned char auchCRCHi[256] = { 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41,

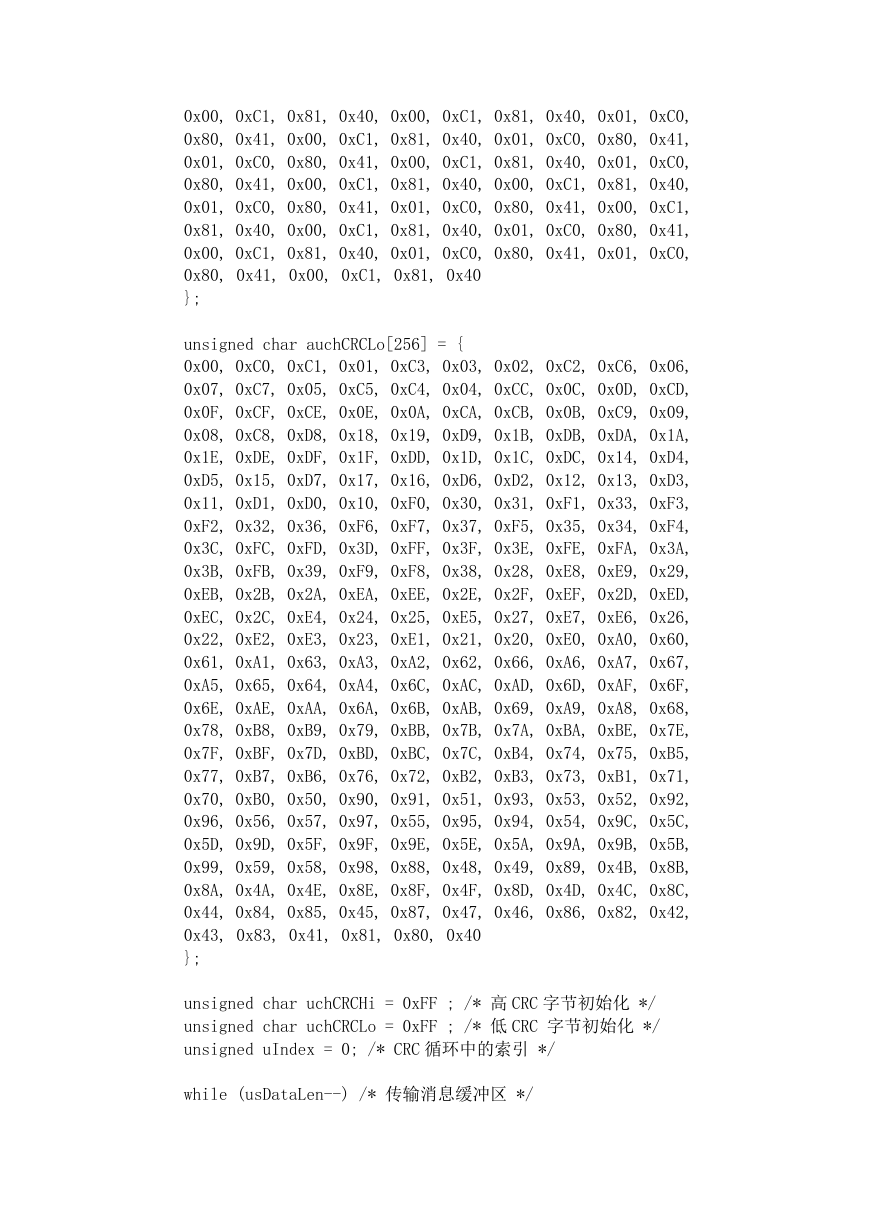

0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40 }; unsigned char auchCRCLo[256] = { 0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06, 0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD, 0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09, 0x08, 0xC8, 0xD8, 0x18, 0x19, 0xD9, 0x1B, 0xDB, 0xDA, 0x1A, 0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4, 0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3, 0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31, 0xF1, 0x33, 0xF3, 0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4, 0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A, 0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED, 0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26, 0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60, 0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67, 0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F, 0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68, 0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E, 0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5, 0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71, 0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92, 0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C, 0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B, 0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B, 0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C, 0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42, 0x43, 0x83, 0x41, 0x81, 0x80, 0x40 }; unsigned char uchCRCHi = 0xFF ; /* 高 CRC 字节初始化 */ unsigned char uchCRCLo = 0xFF ; /* 低 CRC 字节初始化 */ unsigned uIndex = 0; /* CRC 循环中的索引 */ while (usDataLen--) /* 传输消息缓冲区 */

{ } uIndex = uchCRCHi ^ *puchMsg++ ; /* 计算 CRC */ uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex] ; uchCRCLo = auchCRCLo[uIndex] ; return (unsigned short)((unsigned short)uchCRCHi << 8 | uchCRCLo) ; } /******************************************************************** *********/ 数函 /******************************************************************** *************/ /* SendRtuCmdToModBus() *输入参数：共个参数； *输出参数：共个参数； *返回值：无 *需储存的参数：共个参数； *功能介绍：名称 : (1)发送 ModBus RTU 指令到 Modbus Slave, 加上 CRC16 校验码； *修改日志： *[2005-11-28 16:40] 开始编写；完成； *[2006-3-1 9:02] Ver. 1.00 void； /* /******************************************************************** *************/ */ 返回类型改为 void SendRtuCmdToModBus(int ModPort, unsigned char cmd[], unsigned short len) { unsigned short CRC16; CRC16=GetCRC16(cmd,len); ToComBufn(ModPort,cmd,len); ToCom(ModPort, (unsigned char)(CRC16 >> 8 & 0x00FF)); /* send CRC16 high */ ToCom(ModPort, (unsigned char)(CRC16 & 0x00FF)); /* send

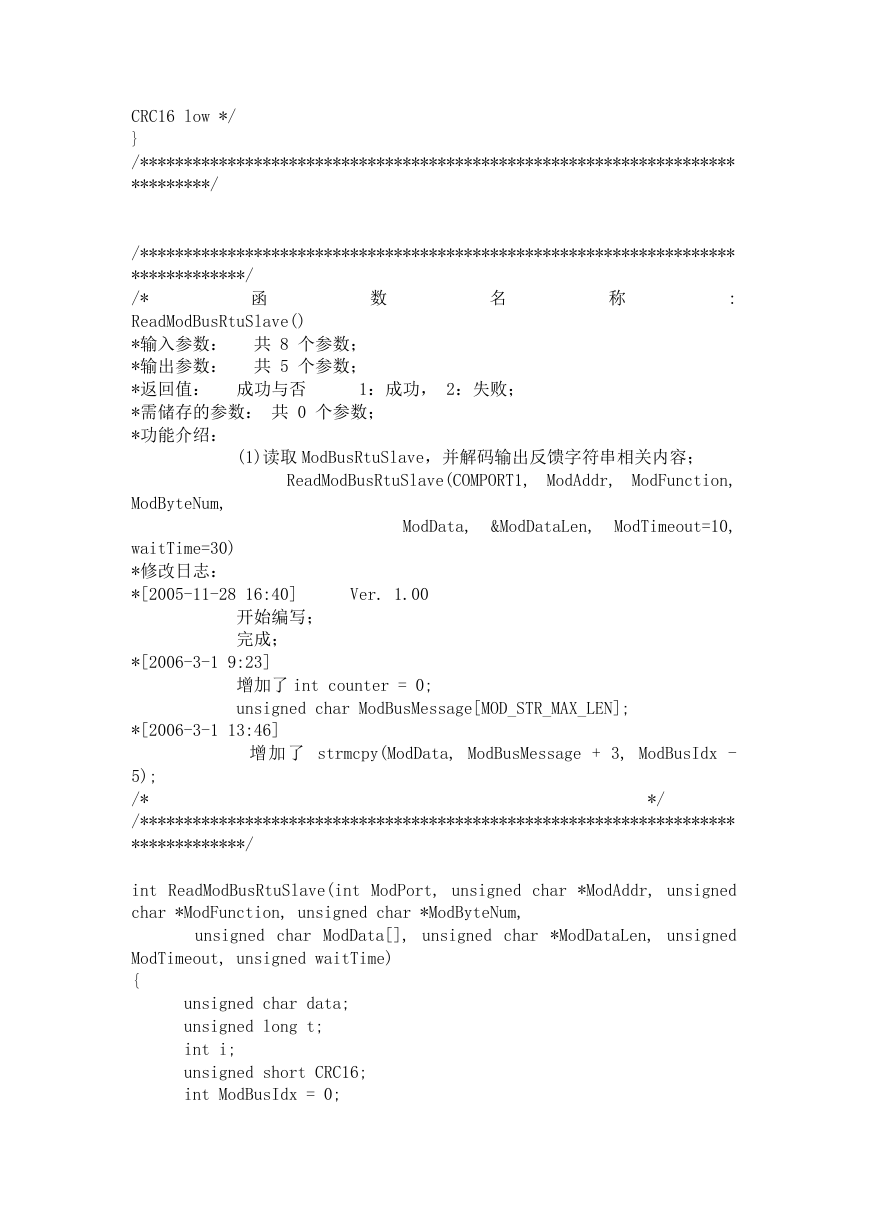

CRC16 low */ } /******************************************************************** *********/ 数名称函 /******************************************************************** *************/ /* ReadModBusRtuSlave() *输入参数：共 8 个参数； *输出参数：共 5 个参数； *返回值：成功与否 *需储存的参数：共 0 个参数； *功能介绍： 1：成功， 2：失败； : (1)读取 ModBusRtuSlave，并解码输出反馈字符串相关内容； ReadModBusRtuSlave(COMPORT1, ModAddr, ModFunction, ModByteNum, waitTime=30) *修改日志： *[2005-11-28 16:40] 开始编写；完成； *[2006-3-1 9:23] ModData, &ModDataLen, ModTimeout=10, Ver. 1.00 增加了 int counter = 0; unsigned char ModBusMessage[MOD_STR_MAX_LEN]; *[2006-3-1 13:46] 增加了 strmcpy(ModData, ModBusMessage + 3, ModBusIdx - 5); /* /******************************************************************** *************/ */ int ReadModBusRtuSlave(int ModPort, unsigned char *ModAddr, unsigned char *ModFunction, unsigned char *ModByteNum, unsigned char ModData[], unsigned char *ModDataLen, unsigned ModTimeout, unsigned waitTime) { unsigned char data; unsigned long t; int i; unsigned short CRC16; int ModBusIdx = 0;
