STM32 DS18b20.doc

发布时间：2022-05-29 发布人：admin 分类：说明书 资料大小：0.04M 资料格式：doc 举报 版权申诉
第1页 / 共8页
第2页 / 共8页
第3页 / 共8页
第4页 / 共8页
第5页 / 共8页
第6页 / 共8页
第7页 / 共8页
第8页 / 共8页
资料共8页，全文预览结束

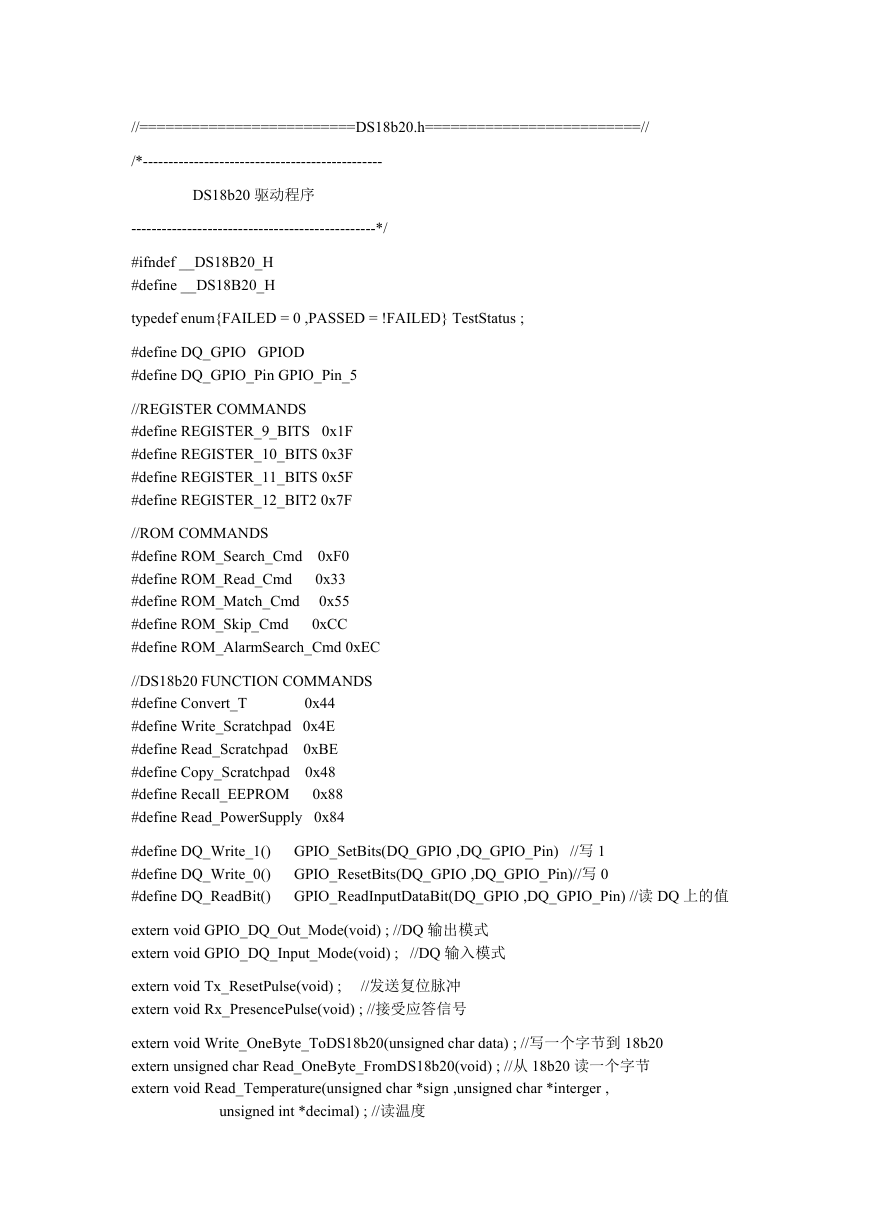

    //=========================DS18b20.h=========================// /*----------------------------------------------- DS18b20 驱动程序 ------------------------------------------------*/ #ifndef __DS18B20_H #define __DS18B20_H typedef enum{FAILED = 0 ,PASSED = !FAILED} TestStatus ; #define DQ_GPIO GPIOD #define DQ_GPIO_Pin GPIO_Pin_5 //REGISTER COMMANDS #define REGISTER_9_BITS 0x1F #define REGISTER_10_BITS 0x3F #define REGISTER_11_BITS 0x5F #define REGISTER_12_BIT2 0x7F //ROM COMMANDS #define ROM_Search_Cmd #define ROM_Read_Cmd #define ROM_Match_Cmd #define ROM_Skip_Cmd #define ROM_AlarmSearch_Cmd 0xEC 0xF0 0x33 0x55 0xCC //DS18b20 FUNCTION COMMANDS #define Convert_T 0x44 #define Write_Scratchpad 0x4E #define Read_Scratchpad 0xBE #define Copy_Scratchpad 0x48 #define Recall_EEPROM 0x88 #define Read_PowerSupply 0x84 #define DQ_Write_1() #define DQ_Write_0() #define DQ_ReadBit() GPIO_SetBits(DQ_GPIO ,DQ_GPIO_Pin) //写 1 GPIO_ResetBits(DQ_GPIO ,DQ_GPIO_Pin)//写 0 GPIO_ReadInputDataBit(DQ_GPIO ,DQ_GPIO_Pin) //读 DQ 上的值 extern void GPIO_DQ_Out_Mode(void) ; //DQ 输出模式 extern void GPIO_DQ_Input_Mode(void) ; //DQ 输入模式 //发送复位脉冲 extern void Tx_ResetPulse(void) ; extern void Rx_PresencePulse(void) ; //接受应答信号 extern void Write_OneByte_ToDS18b20(unsigned char data) ; //写一个字节到 18b20 extern unsigned char Read_OneByte_FromDS18b20(void) ; //从 18b20 读一个字节 extern void Read_Temperature(unsigned char *sign ,unsigned char *interger , unsigned int *decimal) ; //读温度

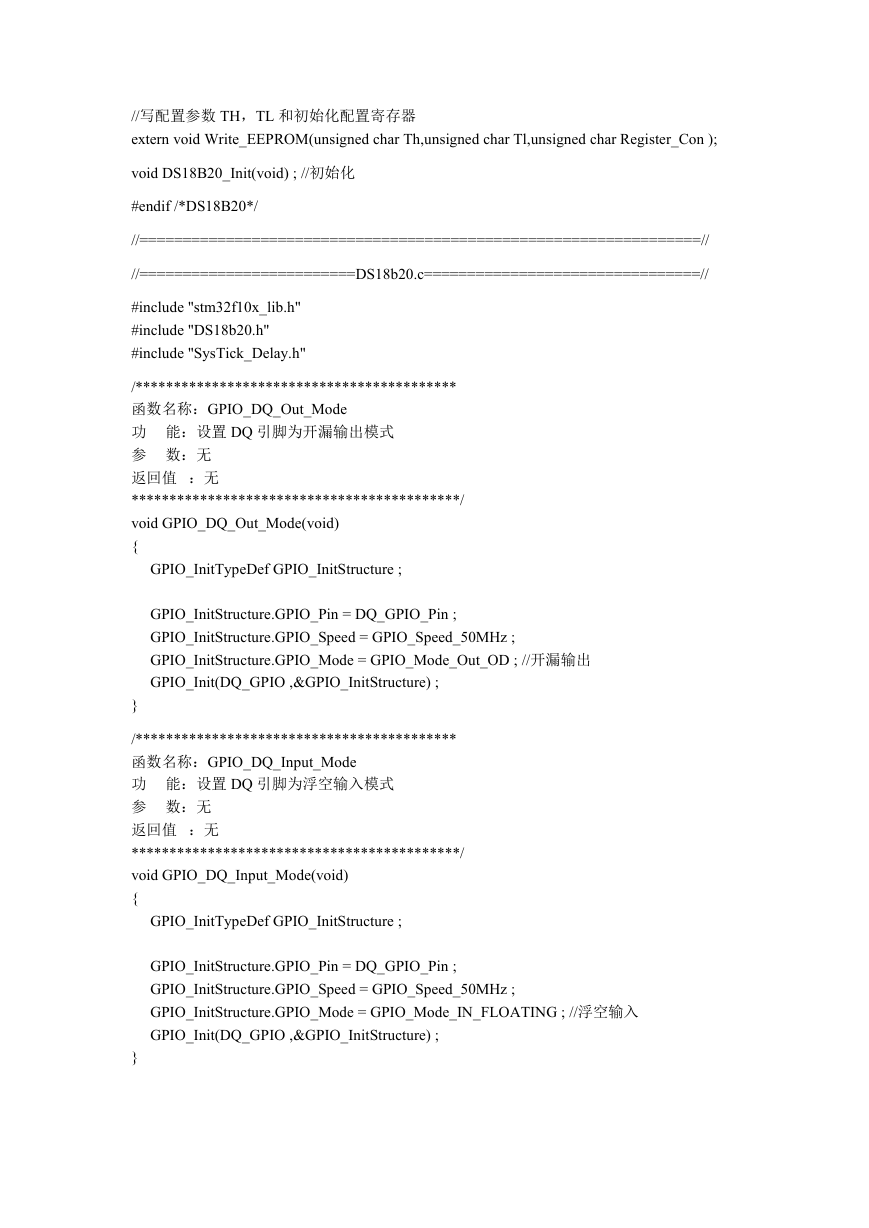

    //写配置参数 TH，TL 和初始化配置寄存器 extern void Write_EEPROM(unsigned char Th,unsigned char Tl,unsigned char Register_Con ); void DS18B20_Init(void) ; //初始化 #endif /*DS18B20*/ //=================================================================// //=========================DS18b20.c================================// #include "stm32f10x_lib.h" #include "DS18b20.h" #include "SysTick_Delay.h" /****************************************** 函数名称：GPIO_DQ_Out_Mode 功 能：设置 DQ 引脚为开漏输出模式 参 数：无 返回值 ：无 *******************************************/ void GPIO_DQ_Out_Mode(void) { GPIO_InitTypeDef GPIO_InitStructure ; GPIO_InitStructure.GPIO_Pin = DQ_GPIO_Pin ; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD ; //开漏输出 GPIO_Init(DQ_GPIO ,&GPIO_InitStructure) ; } /****************************************** 函数名称：GPIO_DQ_Input_Mode 功 能：设置 DQ 引脚为浮空输入模式 参 数：无 返回值 ：无 *******************************************/ void GPIO_DQ_Input_Mode(void) { GPIO_InitTypeDef GPIO_InitStructure ; GPIO_InitStructure.GPIO_Pin = DQ_GPIO_Pin ; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz ; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING ; //浮空输入 GPIO_Init(DQ_GPIO ,&GPIO_InitStructure) ; }
    /****************************************** 函数名称：Tx_ResetPulse 功 能：发送复位脉冲 参 数：无 返回值 ：无 *******************************************/ void Tx_ResetPulse(void) { //复位脉冲 GPIO_DQ_Out_Mode() ; DQ_Write_0() ; Delay_Nus(500) ; //至少保持 480us DQ_Write_1() ; //加速上升沿速度 Delay_Nus(1) ; } /****************************************** 函数名称：Rx_PresencePulse 功 能：接受应答信号 参 数：无 返回值 ：无 *******************************************/ void Rx_PresencePulse(void) { GPIO_DQ_Input_Mode() ; while( DQ_ReadBit()) ; while( DQ_ReadBit() == 0) ; //DS18b20 将总线拉低 60~240us ,然后总线由上拉电阻拉高 Delay_Nus(300) ; GPIO_DQ_Out_Mode() ; //接受完成，主机重新控制总线 //等待 DS18b20 应答 } /****************************************** 函数名称：Write_OneByte_ToDS18b20 功 能：写一个字节到 DS18b20 参 数：无 返回值 ：无 *******************************************/ void Write_OneByte_ToDS18b20(unsigned char data) { unsigned char i ; GPIO_DQ_Out_Mode() ; for(i=0 ;i<8 ;i++) { //低位在前 if(data&0x01) { //写 1
    DQ_Write_0() ; //写时间空隙总是从总线的低电平开始 Delay_Nus(8) ; DQ_Write_1() ; Delay_Nus(80) ; //整个写 1 时隙不低于 60us //15us 内拉高 } else { //写 0 DQ_Write_0() ; Delay_Nus(110) ; //保持在 60us 到 120us 之间 DQ_Write_1() ; Delay_Nus(5) ; } data >>= 1 ; } } /****************************************** 函数名称：Read_OneByte_FromDS18b20 功 能：从 DS18b20 读一个字节 参 数：无 返回值 ：读出的数据 *******************************************/ unsigned char Read_OneByte_FromDS18b20(void) { unsigned char i ,data = 0 ; for(i=0 ;i<8 ;i++) { GPIO_DQ_Out_Mode() ; data >>= 1 ; DQ_Write_0() ; Delay_Nus(2) ; GPIO_DQ_Input_Mode() ; Delay_Nus(1) ; if(DQ_ReadBit()) { data |= 0x80 ; } Delay_Nus(70) ; //等待这一位数据完成传输 } GPIO_DQ_Out_Mode() ; return data ; }

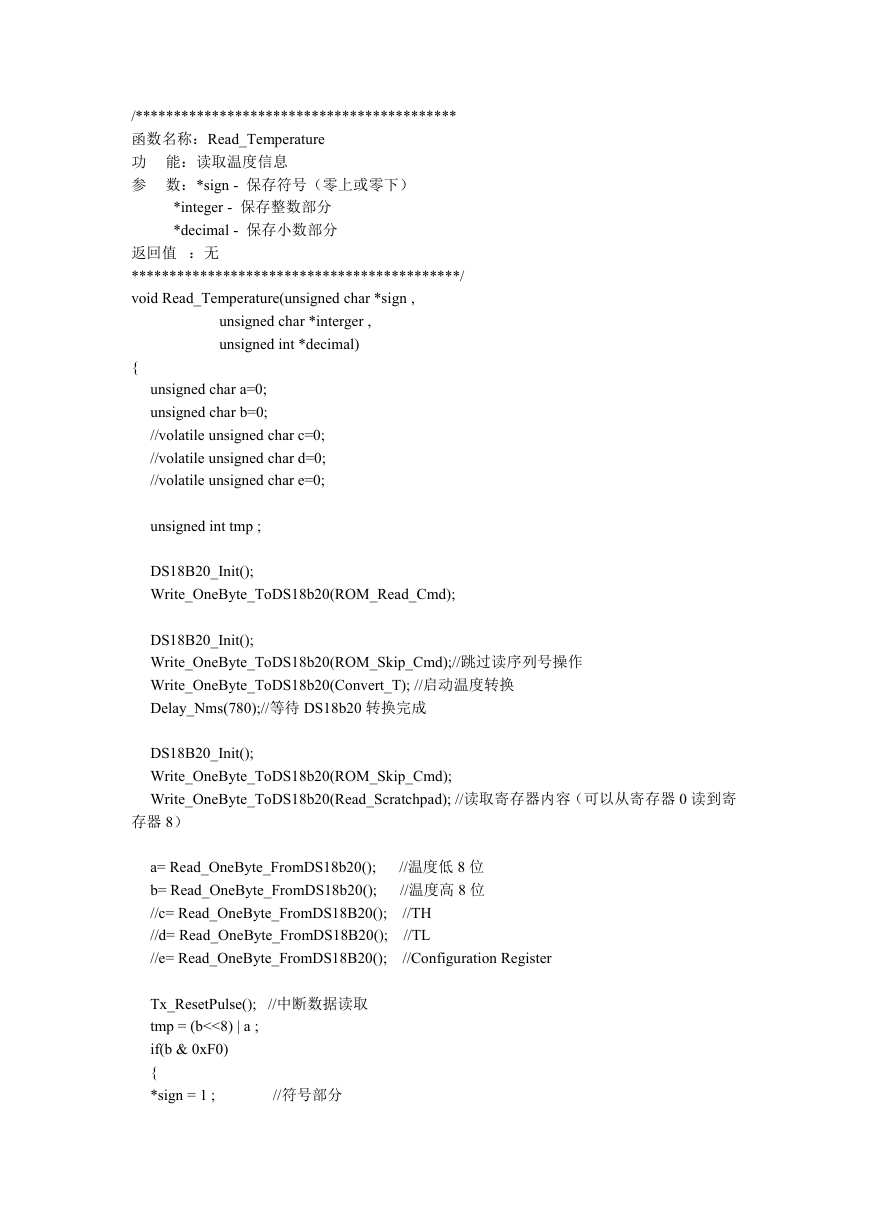

    /****************************************** 函数名称：Read_Temperature 功 能：读取温度信息 参 数：*sign - 保存符号（零上或零下） *integer - 保存整数部分 *decimal - 保存小数部分 返回值 ：无 *******************************************/ void Read_Temperature(unsigned char *sign , unsigned char *interger , unsigned int *decimal) { unsigned char a=0; unsigned char b=0; //volatile unsigned char c=0; //volatile unsigned char d=0; //volatile unsigned char e=0; unsigned int tmp ; DS18B20_Init(); Write_OneByte_ToDS18b20(ROM_Read_Cmd); DS18B20_Init(); Write_OneByte_ToDS18b20(ROM_Skip_Cmd);//跳过读序列号操作 Write_OneByte_ToDS18b20(Convert_T); //启动温度转换 Delay_Nms(780);//等待 DS18b20 转换完成 DS18B20_Init(); Write_OneByte_ToDS18b20(ROM_Skip_Cmd); Write_OneByte_ToDS18b20(Read_Scratchpad); //读取寄存器内容（可以从寄存器 0 读到寄 存器 8） a= Read_OneByte_FromDS18b20(); b= Read_OneByte_FromDS18b20(); //c= Read_OneByte_FromDS18B20(); //d= Read_OneByte_FromDS18B20(); //e= Read_OneByte_FromDS18B20(); //温度低 8 位 //温度高 8 位 //TH //TL //Configuration Register Tx_ResetPulse(); tmp = (b<<8) | a ; if(b & 0xF0) { *sign = 1 ; //中断数据读取 //符号部分
    tmp = ~tmp+1 ; } else { sign = 0 ; } //整数部分 *interger = (tmp>>4) & 0x00FF; *decimal = (tmp & 0x000F) * 625 ; //小数部分 } /****************************************** 函数名称：Write_EEPROM 功 能：写配置参数 参 数：Th - 报警温度上限 Tl - 报警温度下限 Register_Con - 控制寄存器的值 返回值 ：读出的数据 *******************************************/ void Write_EEPROM(unsigned char Th,unsigned char Tl,unsigned char Register_Con ) { DS18B20_Init(); Write_OneByte_ToDS18b20(ROM_Skip_Cmd); Write_OneByte_ToDS18b20(Write_Scratchpad); Write_OneByte_ToDS18b20(Th);//Th=7F Write_OneByte_ToDS18b20(Tl);//Tl=FF 最高位符号位 Write_OneByte_ToDS18b20(Register_Con);//12 位模式 Delay_Nms(700); DS18B20_Init(); Write_OneByte_ToDS18b20(ROM_Skip_Cmd); Write_OneByte_ToDS18b20(Copy_Scratchpad);//将寄存器的配置值写入 EEPROM Delay_Nms(300); } /****************************************** 函数名称：DS18B20_Init 功 能：初始化 DS18b20 参 数：无 返回值 ：无 *******************************************/ void DS18B20_Init(void)
    { } Tx_ResetPulse(); Rx_PresencePulse(); //=================================================================// //========================要用到的其他文件============================// //===========================Systick_Delay.h==========================// /*-------------------------------------------------- 利用 SysTick 进行精确定时 ---------------------------------------------------*/ #ifndef __SYSTICKDELAY_H #define __SYSTICKDELAY_H #include "stm32f10x_lib.h" extern void Delay_Nms(u16 Nms); extern void Delay_Nus(u32 Nus); #endif /*SYSTICKDELAY_H*/ //=================================================================// //=========================Systick_Delay.c============================// #include "stm32f10x_lib.h" #include "SysTick_Delay.h" //延时 Nms //注意 Nms 的范围 //Nms<=0xffffff*8/SYSCLK //对 72M 条件下,Nms<=1864 void Delay_Nms(u16 Nms) { SysTick->LOAD=(u32)Nms*9000; //给重装载寄存器赋值，9000 时，将产生 1ms 的时基 SysTick->CTRL|=0x01; while(!(SysTick->CTRL&(1<<16))); SysTick->CTRL=0X00000000; SysTick->VAL=0X00000000; //等待时间到达 //关闭计数器 //清空计数器 //开始倒数 } //延时 us void Delay_Nus(u32 Nus) { SysTick->LOAD=Nus*9; SysTick->CTRL|=0x01; //时间加载 //开始倒数
    while(!(SysTick->CTRL&(1<<16)));//等待时间到达 SysTick->CTRL=0X00000000; SysTick->VAL=0X00000000; //关闭计数器 //清空计数器 } //=================================================================// /* 写得一般，希望大家能给点建议! */
