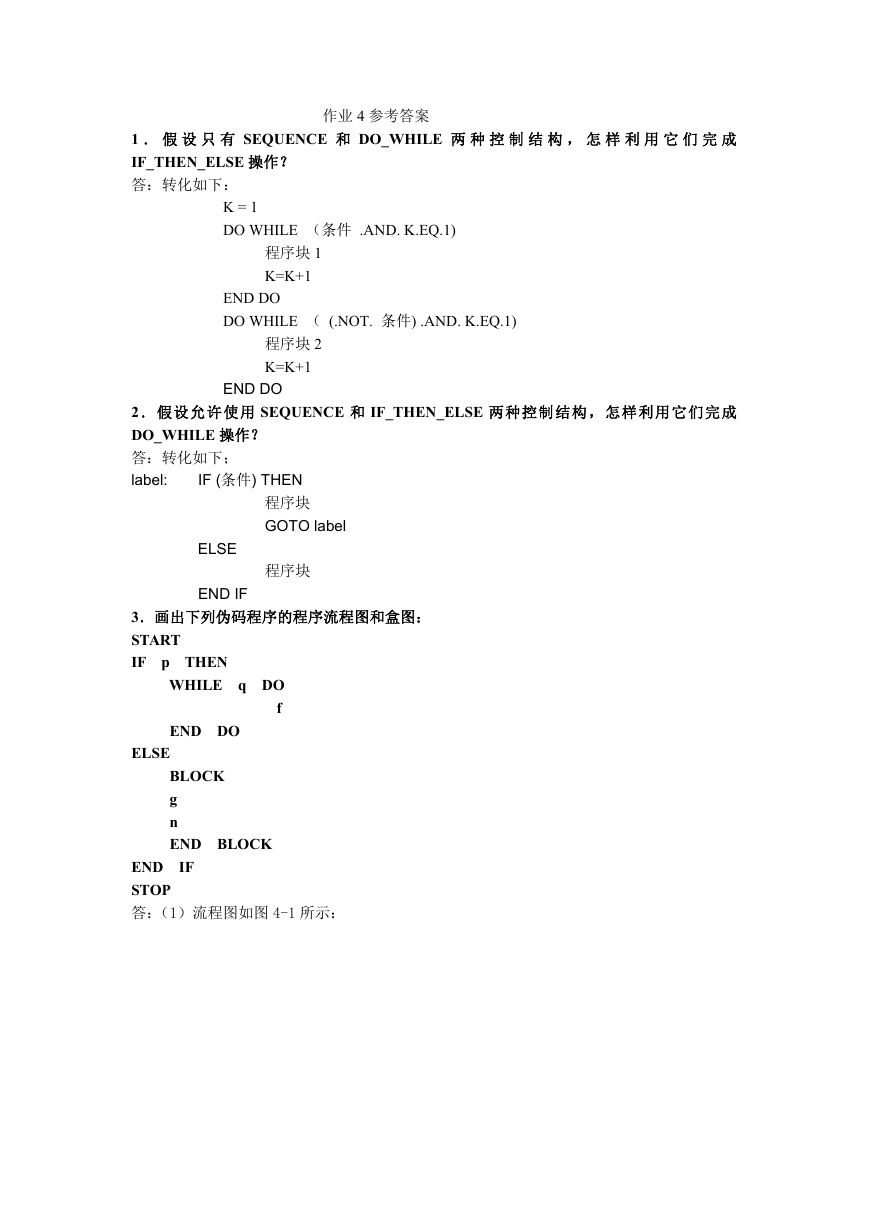

作业 4 参考答案 1 ． 假 设 只 有 SEQUENCE 和 DO_WHILE 两 种 控 制 结 构 ， 怎 样 利 用 它 们 完 成 IF_THEN_ELSE 操作？ 答：转化如下： K = 1 DO WHILE （条件 .AND. K.EQ.1) 程序块 1 K=K+1 END DO DO WHILE （ (.NOT. 条件) .AND. K.EQ.1) 程序块 2 K=K+1 END DO 2．假设允许使 用 SEQUENCE 和 IF_THEN_ELSE 两种控制结构 ，怎样利用它们完成 DO_WHILE 操作？ 答：转化如下； label: IF (条件) THEN 程序块 GOTO label ELSE END IF 程序块 3．画出下列伪码程序的程序流程图和盒图： START IF p THEN WHILE q DO f END DO ELSE BLOCK g n END BLOCK END IF STOP 答：（1）流程图如图 4-1 所示： 

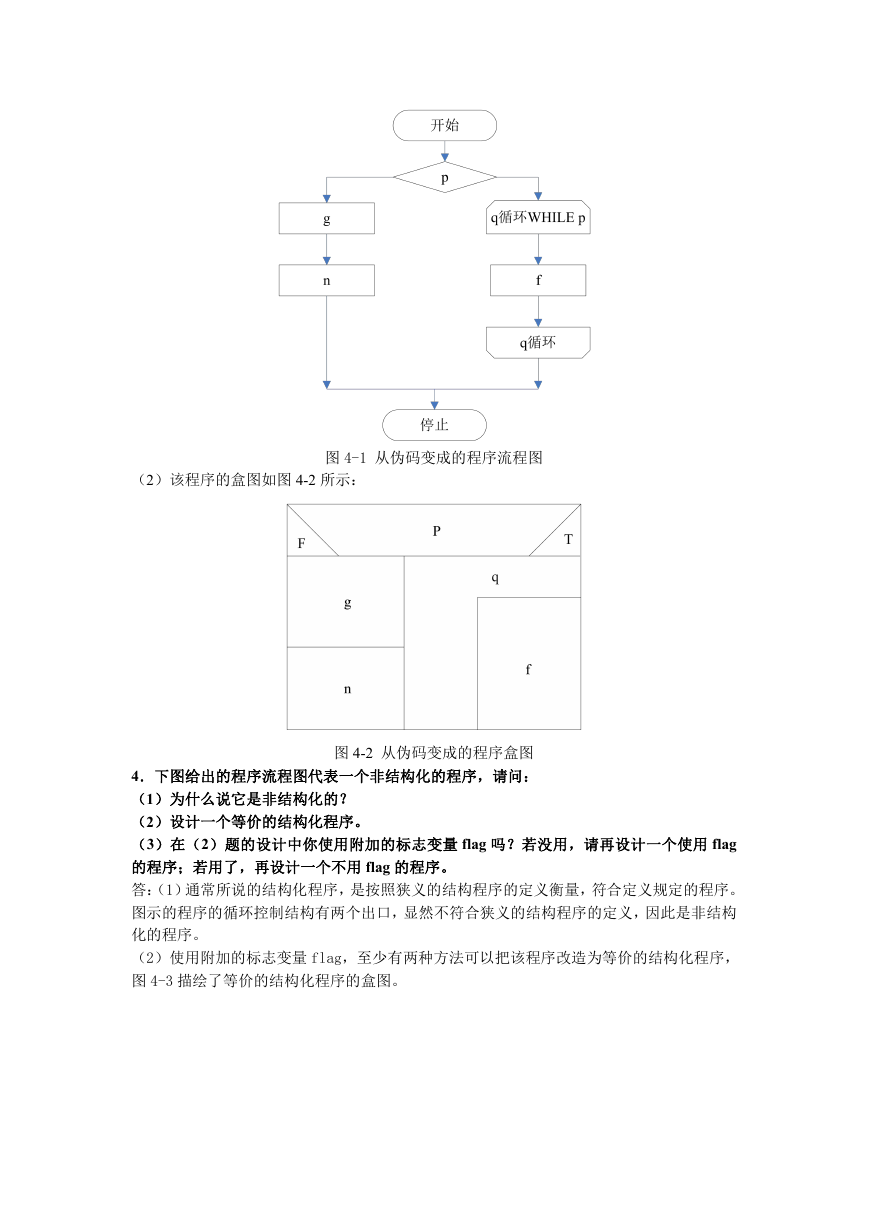

（2）该程序的盒图如图 4-2 所示： 图 4-1 从伪码变成的程序流程图 图 4-2 从伪码变成的程序盒图 4．下图给出的程序流程图代表一个非结构化的程序，请问： （1）为什么说它是非结构化的？ （2）设计一个等价的结构化程序。 （3）在（2）题的设计中你使用附加的标志变量 flag 吗？若没用，请再设计一个使用 flag 的程序；若用了，再设计一个不用 flag 的程序。 答：（1）通常所说的结构化程序，是按照狭义的结构程序的定义衡量，符合定义规定的程序。 图示的程序的循环控制结构有两个出口，显然不符合狭义的结构程序的定义，因此是非结构 化的程序。 （2）使用附加的标志变量 flag，至少有两种方法可以把该程序改造为等价的结构化程序， 图 4-3 描绘了等价的结构化程序的盒图。 

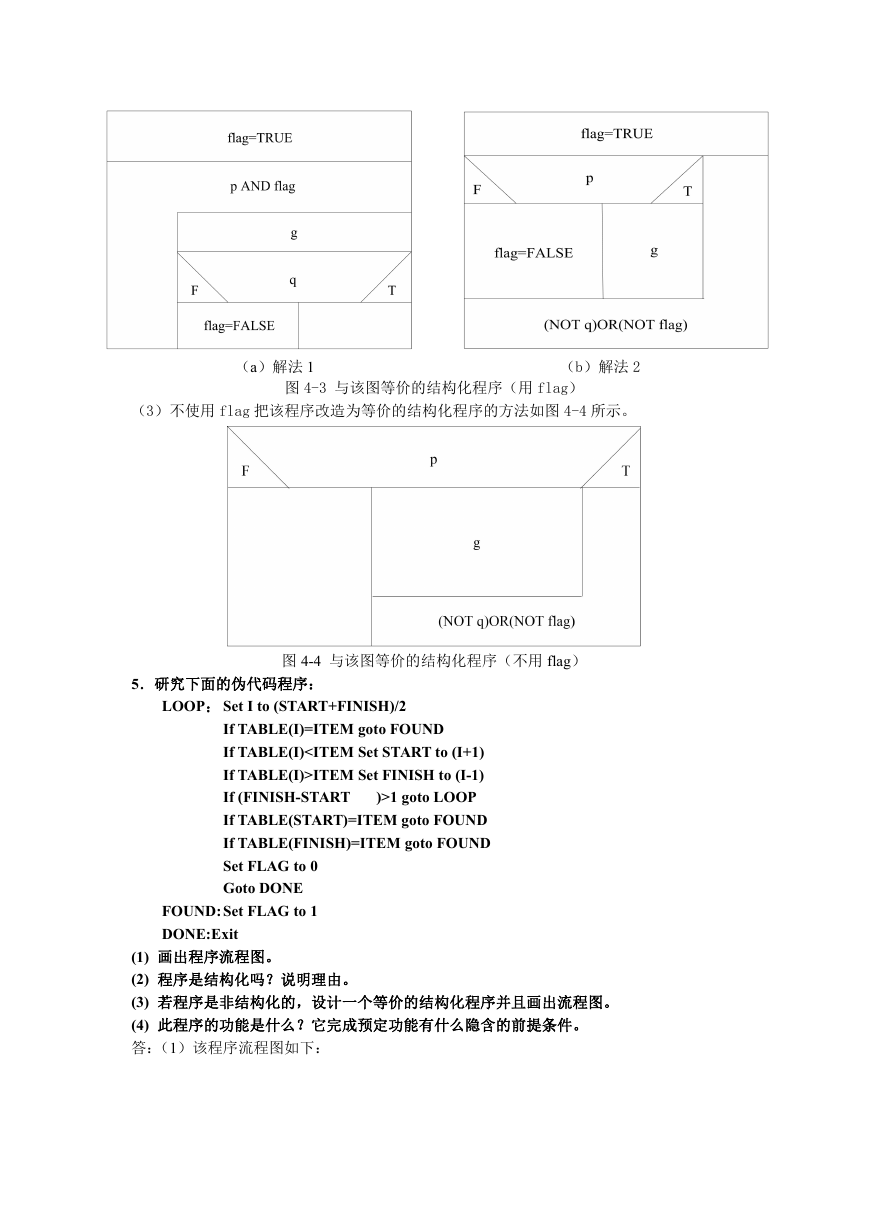

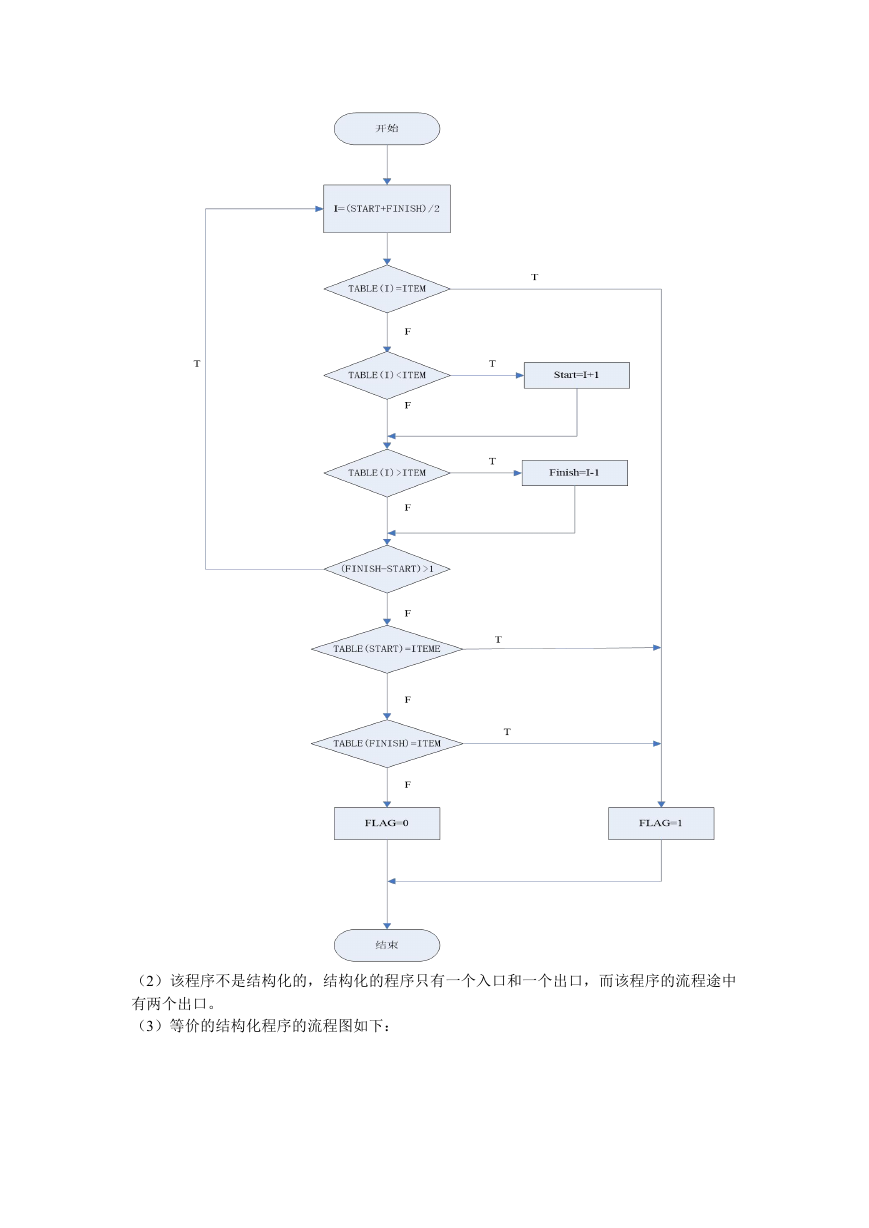

（a）解法 1 （b）解法 2 图 4-3 与该图等价的结构化程序（用 flag） （3）不使用 flag 把该程序改造为等价的结构化程序的方法如图 4-4 所示。 图 4-4 与该图等价的结构化程序（不用 flag） 5．研究下面的伪代码程序： LOOP： Set I to (START+FINISH)/2 If TABLE(I)=ITEM goto FOUND If TABLE(I)ITEM Set FINISH to (I-1) If (FINISH-START )>1 goto LOOP If TABLE(START)=ITEM goto FOUND If TABLE(FINISH)=ITEM goto FOUND Set FLAG to 0 Goto DONE FOUND:Set FLAG to 1 DONE:Exit (1) 画出程序流程图。 (2) 程序是结构化吗？说明理由。 (3) 若程序是非结构化的，设计一个等价的结构化程序并且画出流程图。 (4) 此程序的功能是什么？它完成预定功能有什么隐含的前提条件。 答：（1）该程序流程图如下： 

（2）该程序不是结构化的，结构化的程序只有一个入口和一个出口，而该程序的流程途中 有两个出口。 （3）等价的结构化程序的流程图如下： 

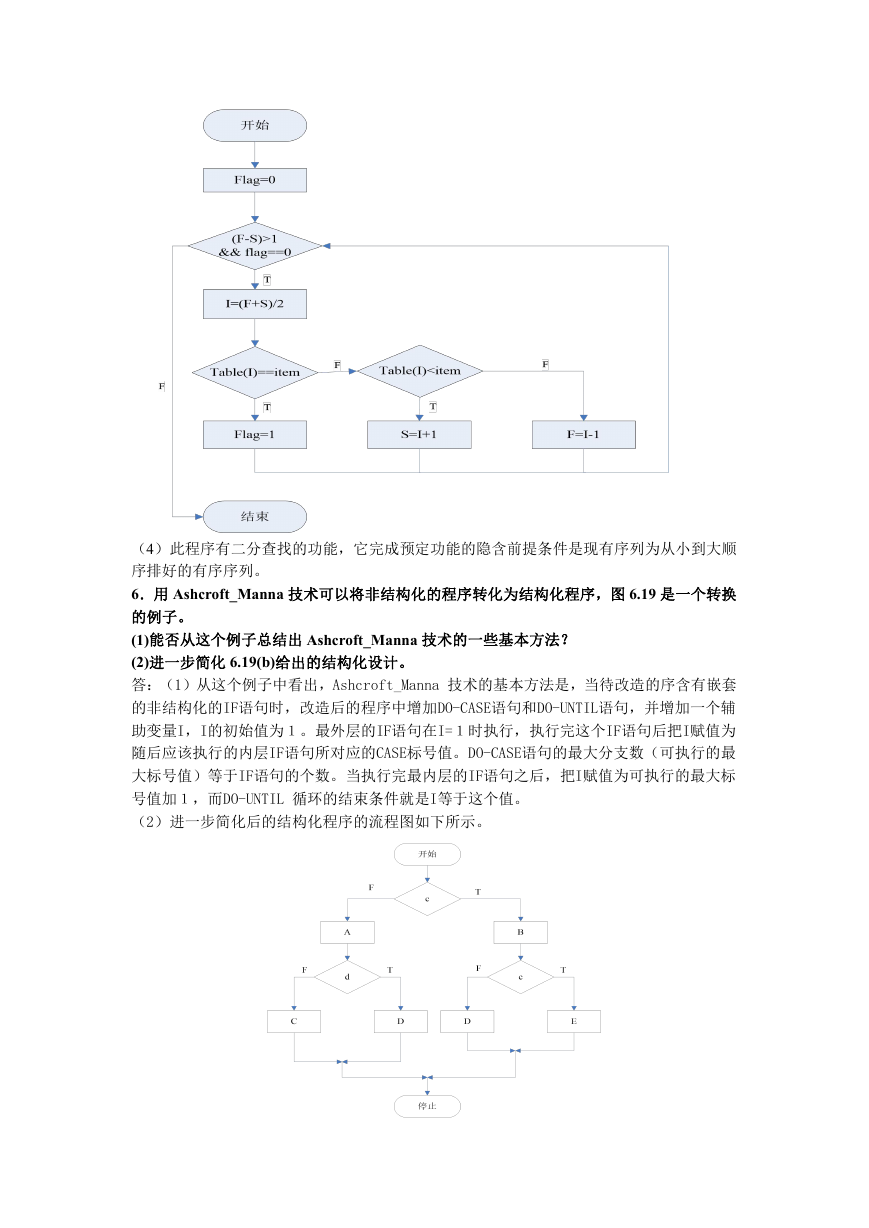

（4）此程序有二分查找的功能，它完成预定功能的隐含前提条件是现有序列为从小到大顺 序排好的有序序列。 6．用 Ashcroft_Manna 技术可以将非结构化的程序转化为结构化程序，图 6.19 是一个转换 的例子。 (1)能否从这个例子总结出 Ashcroft_Manna 技术的一些基本方法？ (2)进一步简化 6.19(b)给出的结构化设计。 答：（1）从这个例子中看出，Ashcroft_Manna 技术的基本方法是，当待改造的序含有嵌套 的非结构化的IF语句时，改造后的程序中增加DO-CASE语句和DO-UNTIL语句，并增加一个辅 助变量I，I的初始值为１。最外层的IF语句在I=１时执行，执行完这个IF语句后把I赋值为 随后应该执行的内层IF语句所对应的CASE标号值。DO-CASE语句的最大分支数（可执行的最 大标号值）等于IF语句的个数。当执行完最内层的IF语句之后，把I赋值为可执行的最大标 号值加１，而DO-UNTIL 循环的结束条件就是I等于这个值。 （2）进一步简化后的结构化程序的流程图如下所示。
