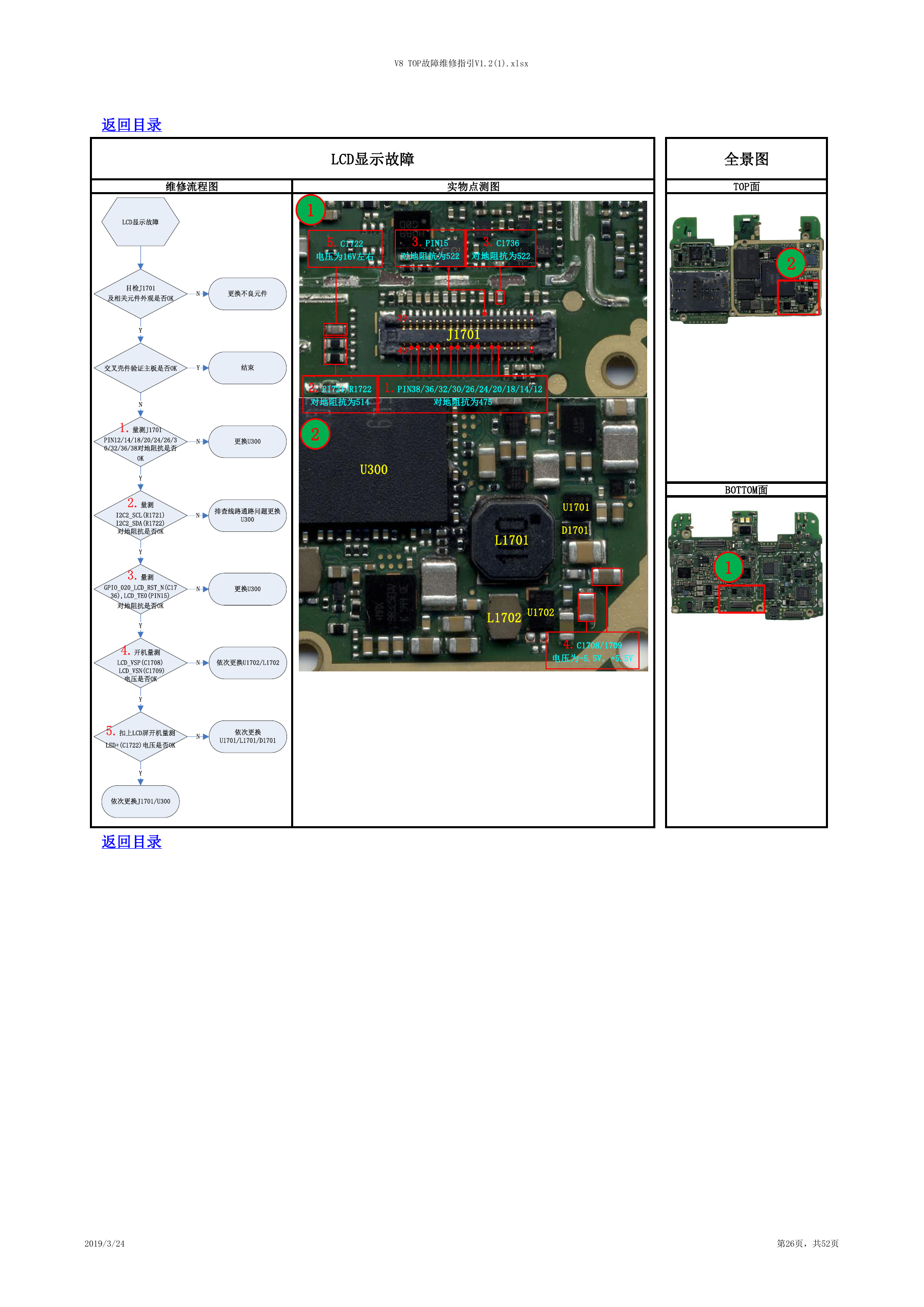

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 维修流程图 实物点测图 LCD显示故障 1 5.C1722 3.PIN15 3.C1736 电压为16V左右 对地阻抗为522 对地阻抗为522 39 40 J1701 1 2 2.R1721/R1722 对地阻抗为514 1.PIN38/36/32/30/26/24/20/18/14/12 对地阻抗为475 2 U300 U1701 D1701 L1701 L1702 U1702 4.C1708/1709 电压为-5.5V，+5.5V 全景图 TOP面 2 BOTTOM面 1 返回目录 2019/3/24 第26页，共52页 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测J1701 PIN12/14/18/20/24/26/30/32/36/38对地阻抗是否OK更换U300NN3.量测GPIO_020_LCD_RST_N(C1736),LCD_TE0(PIN15)对地阻抗是否OK4.开机量测 LCD_VSP(C1708) LCD_VSN(C1709) 电压是否OKY更换U300N依次更换U1702/L1702NY5.扣上LCD屏开机量测LED+(C1722)电压是否OK依次更换U1701/L1701/D1701NY依次更换J1701/U3002.量测I2C2_SCL(R1721)I2C2_SDA(R1722)对地阻抗是否OKY排查线路通路问题更换U300NY
