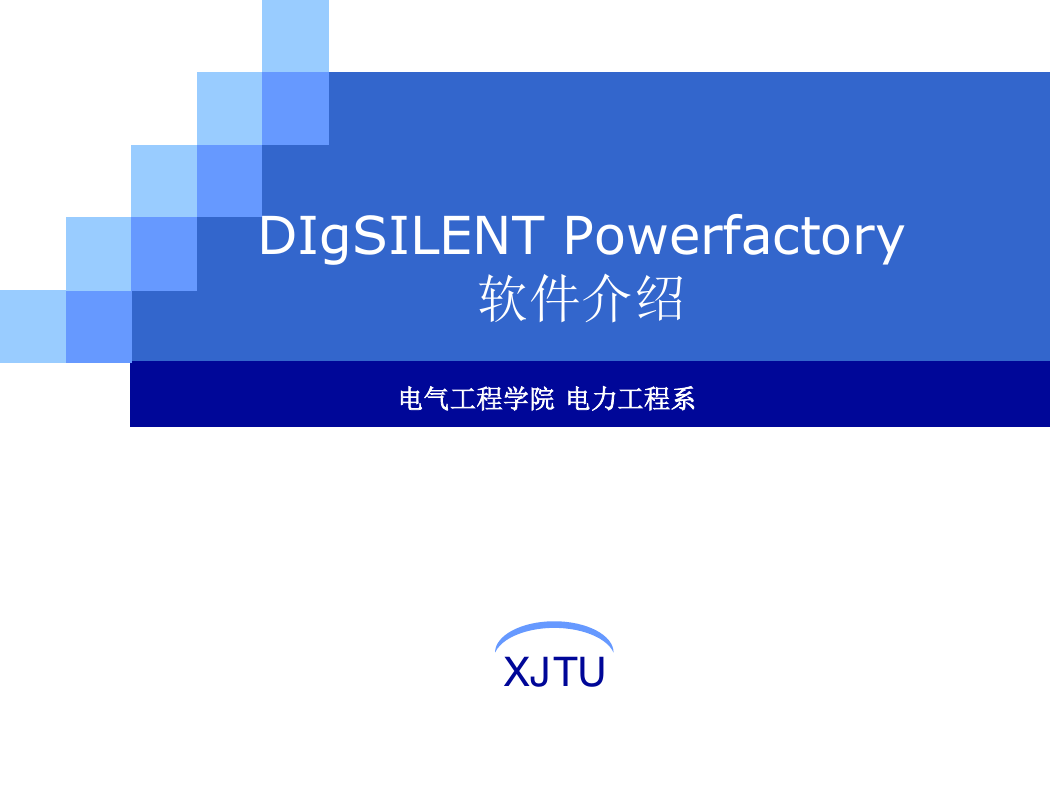

DIgSILENT Powerfactory 软件介绍电气工程学院电力工程系 XJTU

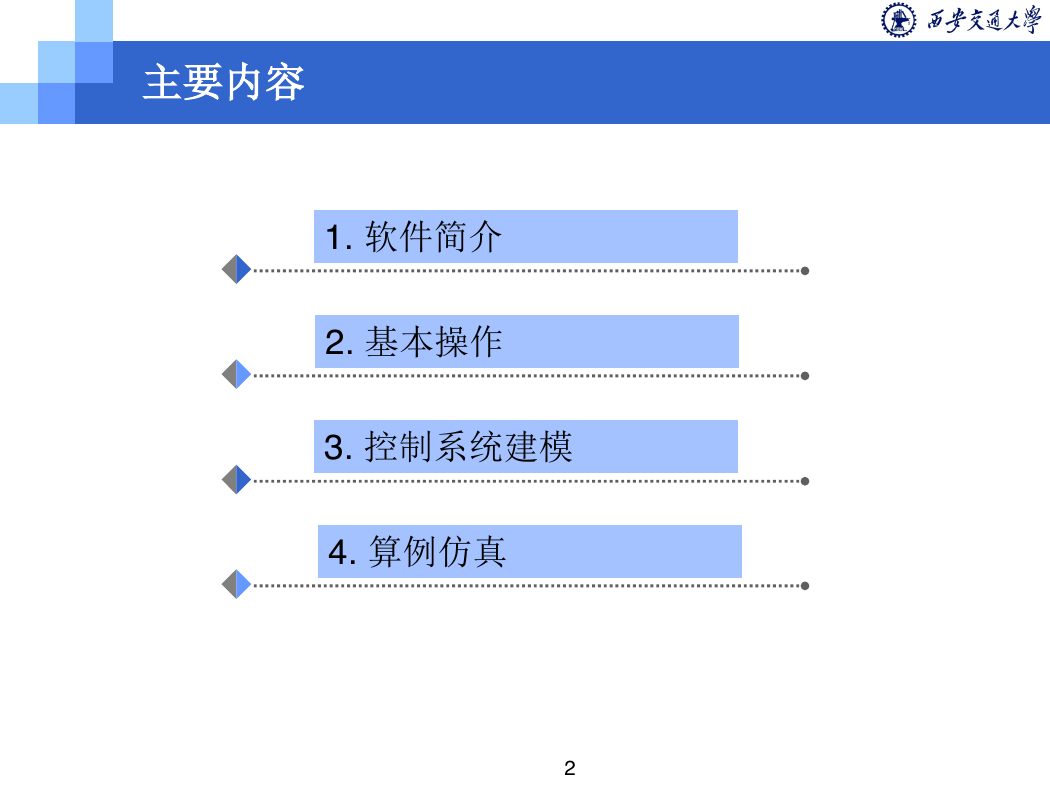

主要内容 1. 软件简介 2. 基本操作 3. 控制系统建模 4. 算例仿真 2

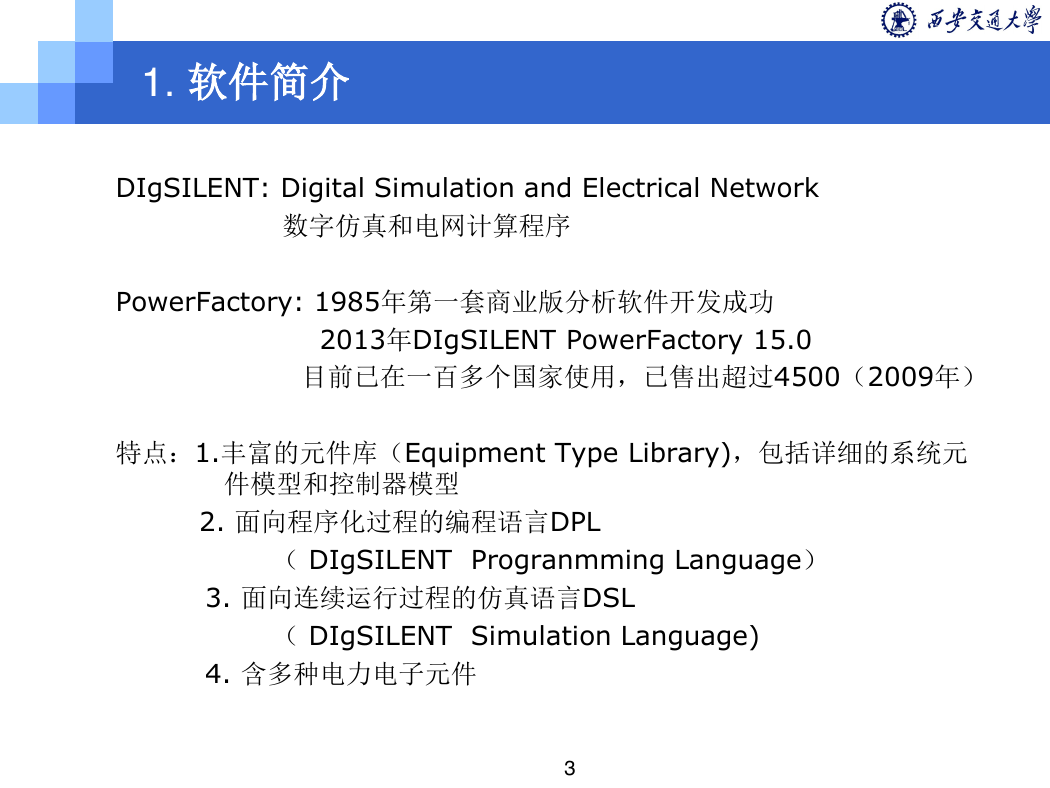

1. 软件简介 3 数字仿真和电网计算程序 2013年DIgSILENT PowerFactory 15.0 目前已在一百多个国家使用，已售出超过4500（2009年） DIgSILENT: Digital Simulation and Electrical Network PowerFactory: 1985年第一套商业版分析软件开发成功特点：1.丰富的元件库（Equipment Type Library)，包括详细的系统元 2. 面向程序化过程的编程语言DPL 3. 面向连续运行过程的仿真语言DSL 4. 含多种电力电子元件件模型和控制器模型（ DIgSILENT Progranmming Language）（ DIgSILENT Simulation Language)

1. 软件简介：特点  数据库管理方式分级的面向对象的数据管理方式提供电力系统运行、规划方案信息管理功能  图形化操作模式 Data Manager数据管理窗口 Graphic图形编辑界面  虚拟表计技术用户可根据需要定义变量并输出曲线或图形  数据兼容性可通过Excel进行数据的输入和输出提供用于与SCADA/GIS进行数据交换的语言DOLE 可与PSS/E和PSS/U等电力系统仿真软件的数据进行转换 4

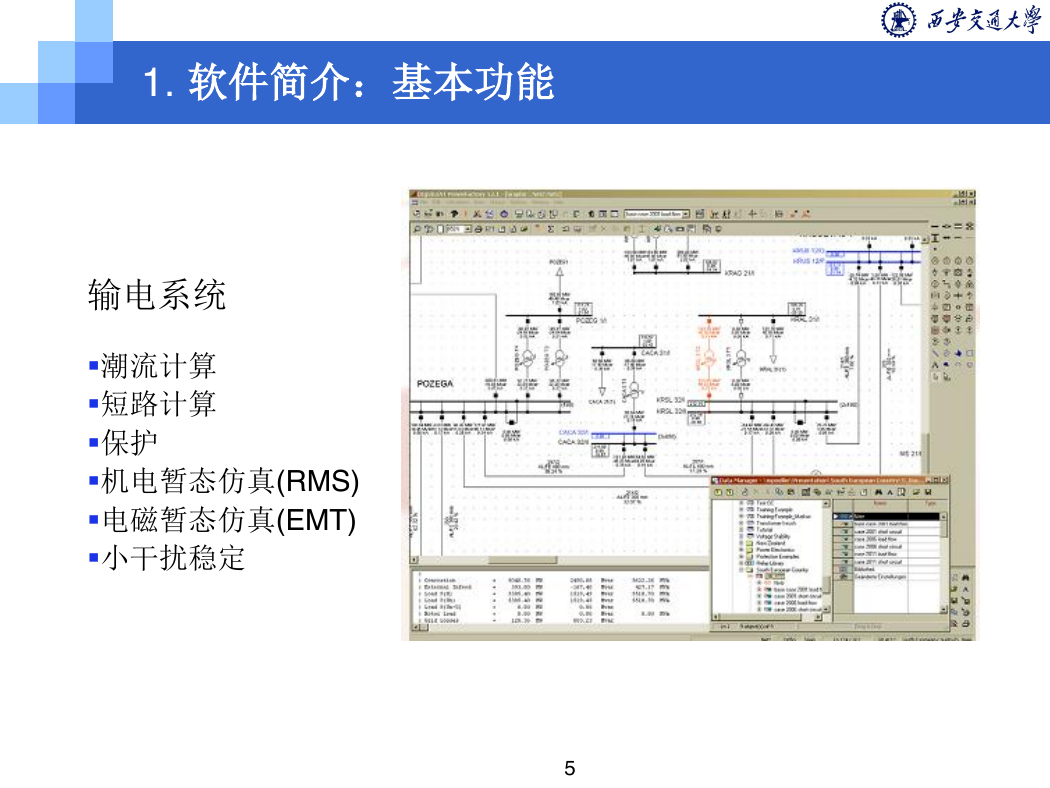

1. 软件简介：基本功能输电系统 潮流计算 短路计算 保护 机电暂态仿真(RMS) 电磁暂态仿真(EMT) 小干扰稳定 5

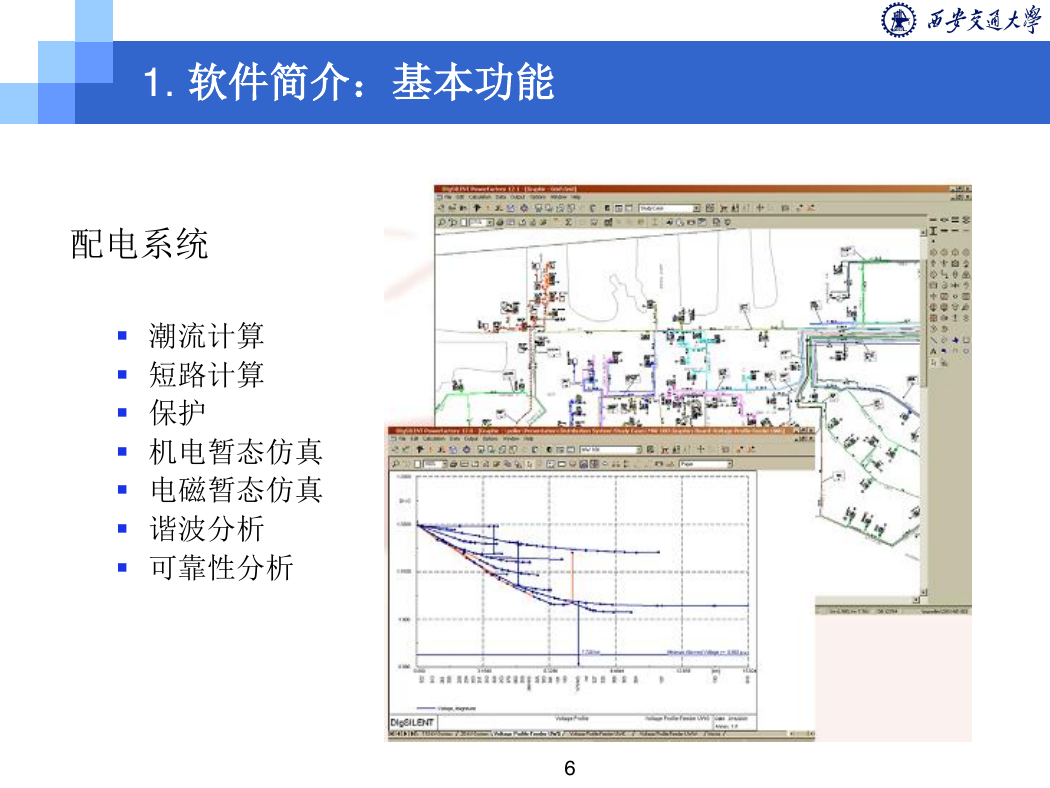

1. 软件简介：基本功能配电系统  潮流计算  短路计算  保护  机电暂态仿真  电磁暂态仿真  谐波分析  可靠性分析 6

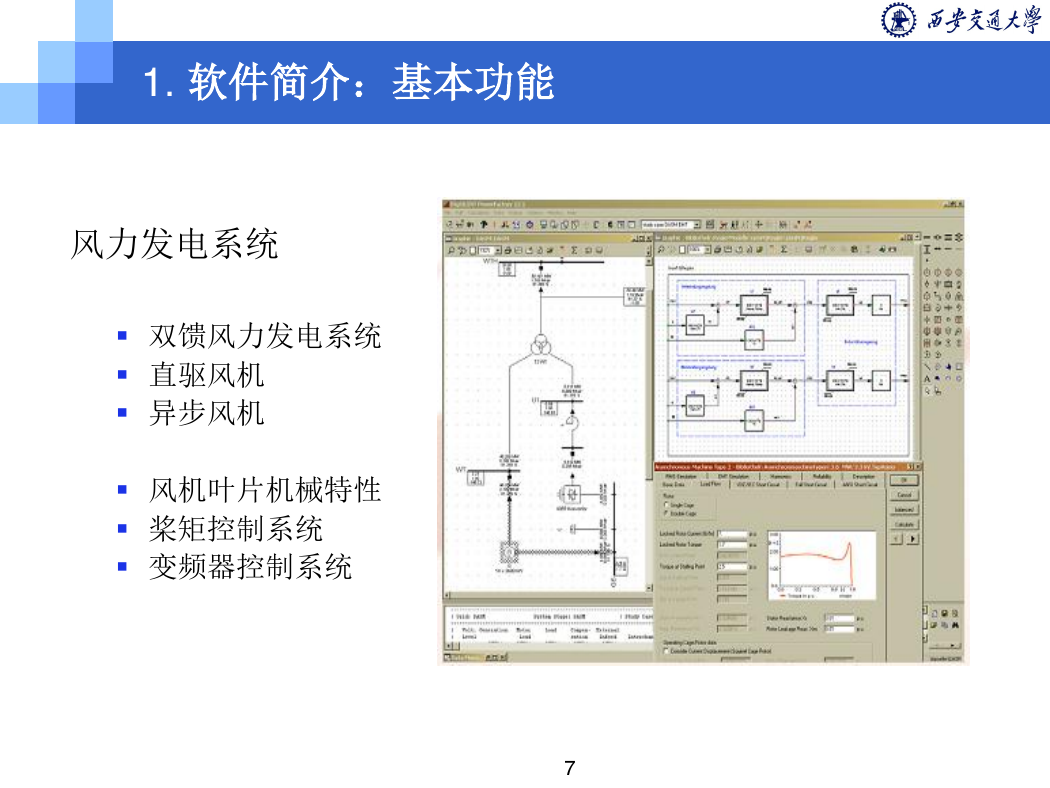

1. 软件简介：基本功能风力发电系统  双馈风力发电系统  直驱风机  异步风机  风机叶片机械特性  桨矩控制系统  变频器控制系统 7

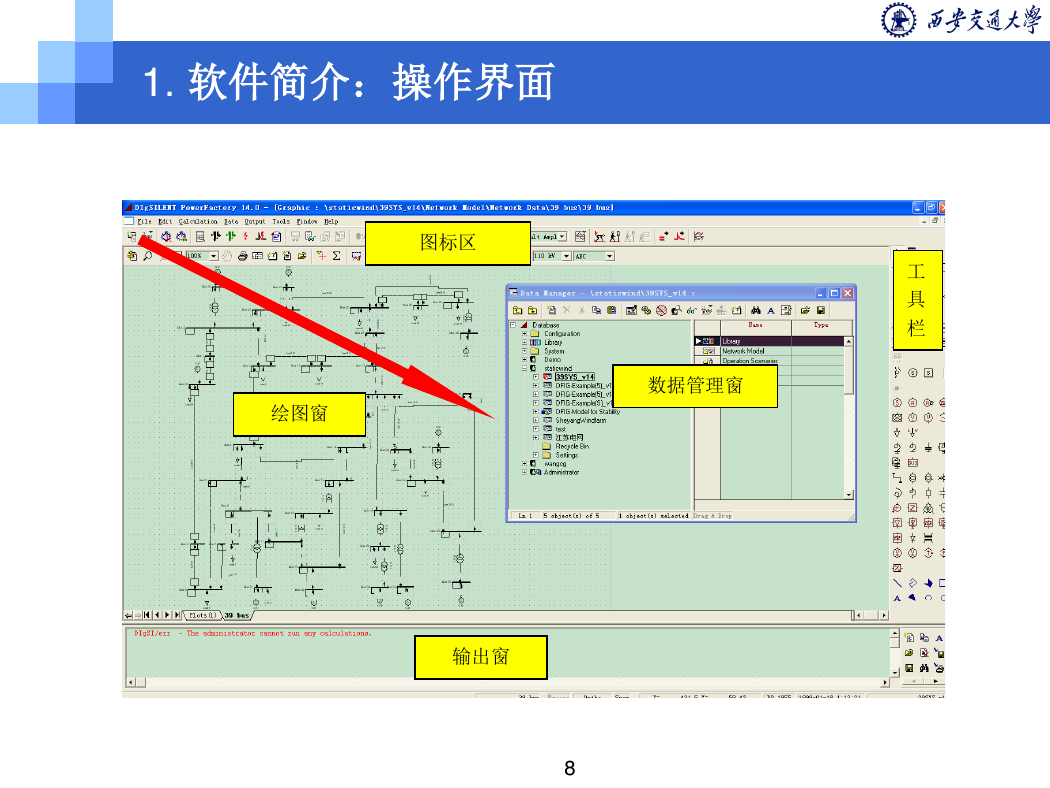

1. 软件简介：操作界面 8 绘图窗输出窗工具栏数据管理窗图标区
