位置

地區設定的可用功能

重要資訊

為了達到最佳性能

概述與安裝

配件

1.1 隨附配件

1.2 配件資訊

控制面板簡介

1.3 按鈕說明

1.4 概述

安裝

1.5 碳粉盒和感光鼓

1.6 原稿托盤

1.7 出紙盤

1.8 記錄紙張

事前準備

連接和設定

2.1 線路連接

2.2 撥號模式

2.3 選擇操作模式（傳真 / 影印 / 掃描）

文件規定

2.4 放置原稿

說明

2.5 說明功能

音量

2.6 調整音量

初始設定

2.7 日期和時間

2.8 您的標示

2.9 您的傳真號碼

2.10 配置機器以接入區域網

2.11 安裝 Multi-Function Station 軟件

2.12 啟動 Multi-Function Station 軟件

打印機

3.1 使用 Windows 應用程式打印

掃描器

4.1 從本機掃描（Push 掃描）

4.2 從電腦掃描（Pull 掃描）

影印機

影印

5.1 開始影印

5.2 更多的影印功能

傳真

傳真文件

6.1 手動傳真

6.2 儲存單觸撥號鍵功能和導航式瀏覽電話簿的項目

6.3 利用單觸撥號鍵功能和導航式瀏覽電話簿傳送文件

6.4 廣發傳送

6.5 將電腦文件以傳真訊息方式通過電腦傳送

接收傳真

6.6 選擇傳真機的使用方式

6.7 自動接收傳真－開啟自動接收

6.8 手動接收傳真－關閉自動接收

6.9 將本機接至答錄機一同使用

6.10 提取傳真（從對方的傳真機提取傳真）

6.11 拒收垃圾傳真功能（避免接收不受歡迎來電者的傳真）

6.12 接收傳真至電腦中

來電顯示

7.1 來電顯示服務

7.2 檢視來電者資料並回撥

7.3 回撥 / 儲存之前先編輯來電者的電話號碼

7.4 刪除來電者資料

7.5 儲存來電者資料

特殊鈴聲

8.1 特殊鈴聲（Duplex Ring / FaxAbility）服務

8.2 在單一電話線路中使用兩個或以上的電話號碼

8.3 在單一電話線路中使用三個或以上的電話號碼

8.4 設定指定給傳真的鈴聲類型

設定功能

功能簡介

9.1 設定

9.2 基本功能

9.3 傳真功能

9.4 影印功能

9.5 電腦打印功能

9.6 掃描功能

9.7 LAN 功能

9.8 網絡功能（僅適用於 LAN 連接）

實用資訊

10.1 字元輸入

10.2 本機狀態

10.3 變更預設出紙盤

10.4 取消操作

說明

錯誤訊息

11.1 錯誤訊息 – 報表

11.2 錯誤訊息－顯示

故障排除

11.3 當某個功能無法使用時

夾紙

12.1 記錄紙張夾紙

12.2 文件夾紙（自動送稿器）

清潔

13.1 清潔白色面板和玻璃

13.2 清潔送稿器滾筒

一般資訊

打印的報表

14.1 參考清單和報表

規格

14.2 規格

版權

14.3 版權和授權的資訊

索引

15.1 索引

FLB882CX-PFQX2773ZB-OI-hk.book Page 1 Thursday, October 4, 2007 11:39 AM KX-FLB882CX Multi-Function Station USB CD-ROM 1 2 L 本機設有來電號碼顯示功能。此功能需配合電話公司所提供之來電顯示服務使用。 L 請使用本機隨附的電話線。 L 本型號根據地區設定功能，僅為使用於中東、香港、馬來西亞、亞洲、紐西蘭、非洲和拉丁美洲而設計。預設值為中東。如要更改地區設定，請參閱第 53 頁（功能 #114）。

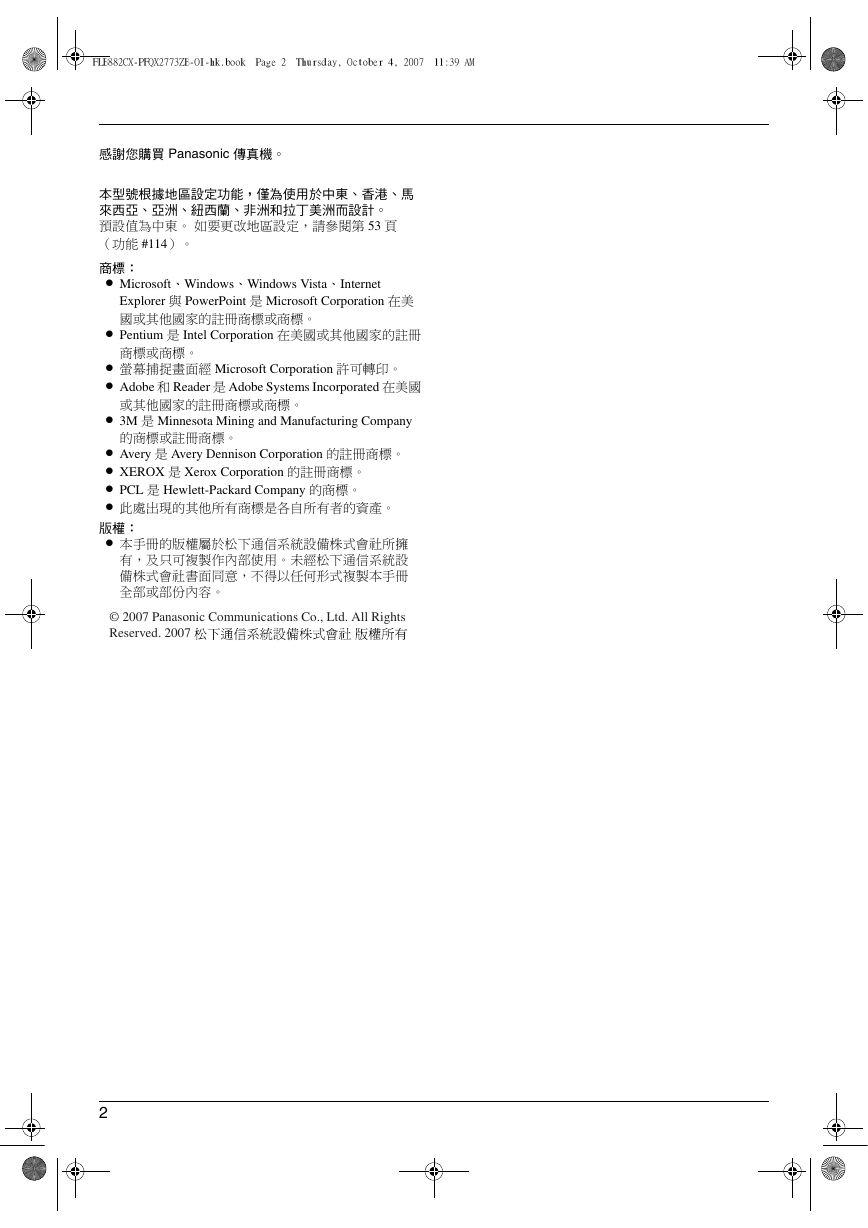

FLB882CX-PFQX2773ZB-OI-hk.book Page 2 Thursday, October 4, 2007 11:39 AM 感謝您購買 Panasonic 傳真機。本型號根據地區設定功能，僅為使用於中東、香港、馬來西亞、亞洲、紐西蘭、非洲和拉丁美洲而設計。預設值為中東。如要更改地區設定，請參閱第 53 頁（功能 #114）。商標： L Microsoft、Windows、Windows Vista、Internet Explorer 與 PowerPoint 是 Microsoft Corporation 在美國或其他國家的註冊商標或商標。 L Pentium 是 Intel Corporation 在美國或其他國家的註冊商標或商標。 L 螢幕捕捉畫面經 Microsoft Corporation 許可轉印。 L Adobe 和 Reader 是 Adobe Systems Incorporated 在美國或其他國家的註冊商標或商標。 L 3M 是 Minnesota Mining and Manufacturing Company 的商標或註冊商標。 L Avery 是 Avery Dennison Corporation 的註冊商標。 L XEROX 是 Xerox Corporation 的註冊商標。 L PCL 是 Hewlett-Packard Company 的商標。 L 此處出現的其他所有商標是各自所有者的資產。版權： L 本手冊的版權屬於松下通信系統設備株式會社所擁有，及只可複製作內部使用。未經松下通信系統設備株式會社書面同意，不得以任何形式複製本手冊全部或部份內容。 © 2007 Panasonic Communications Co., Ltd. All Rights Reserved. 2007 2

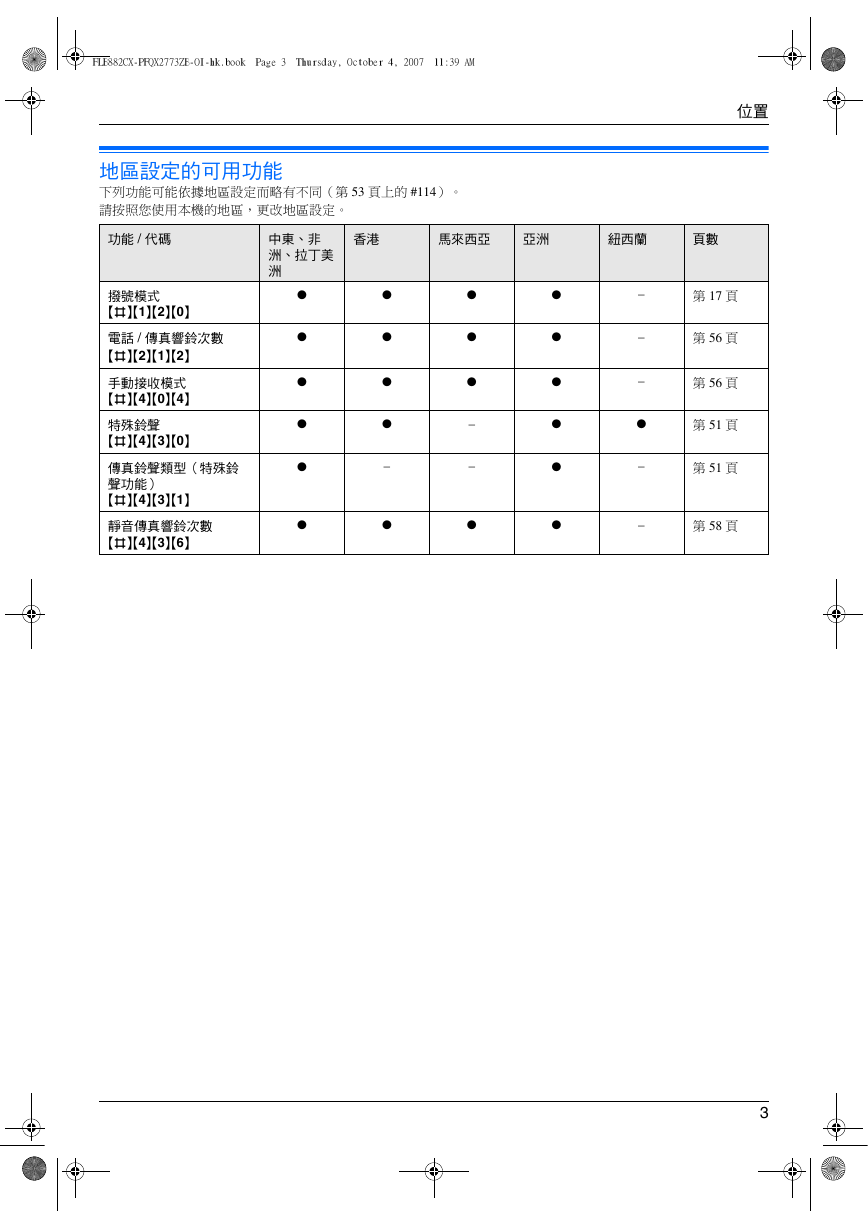

FLB882CX-PFQX2773ZB-OI-hk.book Page 3 Thursday, October 4, 2007 11:39 AM 位置位置地區設定的可用功能下列功能可能依據地區設定而略有不同（第 53 頁上的 #114）。請按照您使用本機的地區，更改地區設定。位置功能 / 代碼撥號模式 {#}{1}{2}{0} 電話 / 傳真響鈴次數 {#}{2}{1}{2} 手動接收模式 {#}{4}{0}{4} 特殊鈴聲 {#}{4}{3}{0} 傳真鈴聲類型（特殊鈴聲功能） {#}{4}{3}{1} 靜音傳真響鈴次數 {#}{4}{3}{6} 香港馬來西亞亞洲紐西蘭頁數中東、非洲、拉丁美洲 r r r r r r r r r r – r r r r – – r r r r r r r – – – r – – 第 17 頁第 56 頁第 56 頁第 51 頁第 51 頁第 58 頁 3

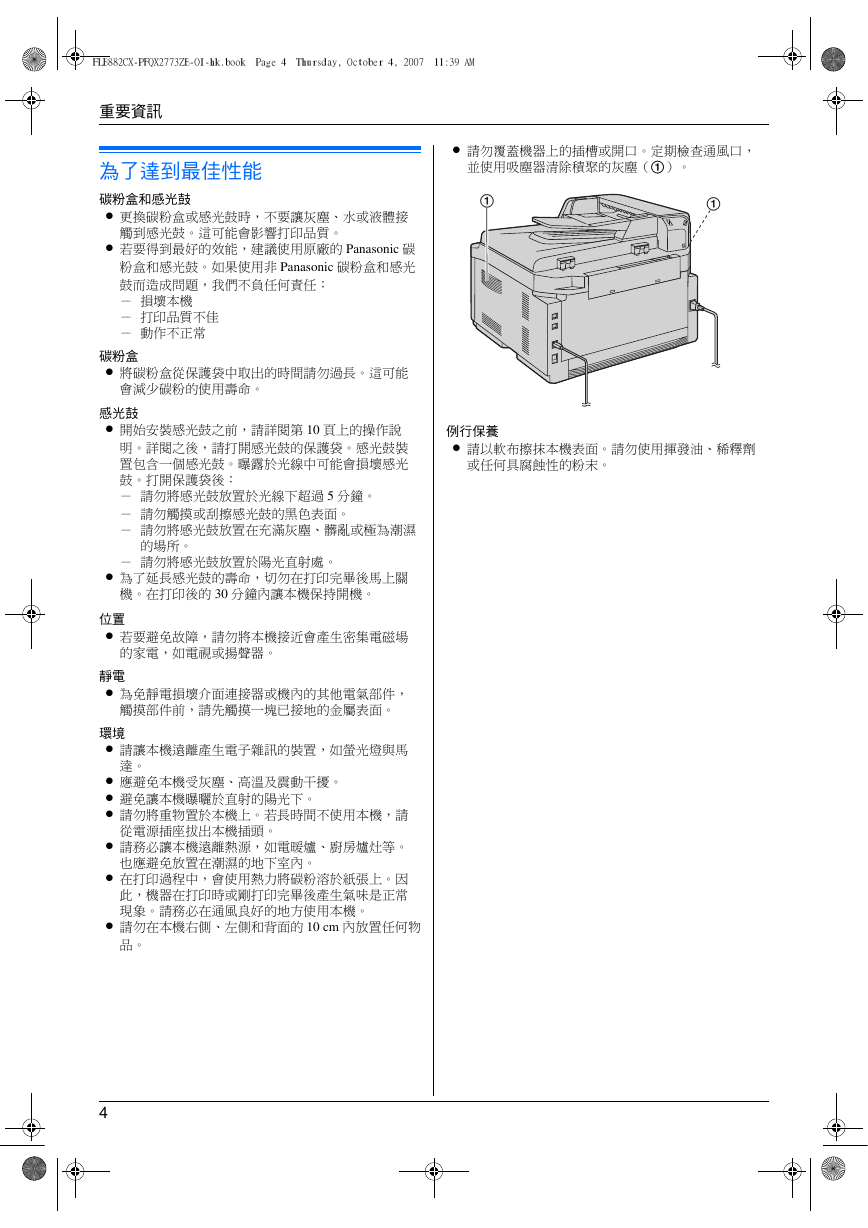

FLB882CX-PFQX2773ZB-OI-hk.book Page 4 Thursday, October 4, 2007 11:39 AM L 請勿覆蓋機器上的插槽或開口。定期檢查通風口，並使用吸塵器清除積聚的灰塵（1）。 1 1 例行保養 L 請以軟布擦抹本機表面。請勿使用揮發油、稀釋劑或任何具腐蝕性的粉末。重要資訊重要資訊重要資訊為了達到最佳性能碳粉盒和感光鼓 L 更換碳粉盒或感光鼓時，不要讓灰塵、水或液體接觸到感光鼓。這可能會影響打印品質。 L 若要得到最好的效能，建議使用原廠的 Panasonic 碳粉盒和感光鼓。如果使用非 Panasonic 碳粉盒和感光鼓而造成問題，我們不負任何責任：－損壞本機－打印品質不佳－動作不正常碳粉盒 L 將碳粉盒從保護袋中取出的時間請勿過長。這可能會減少碳粉的使用壽命。感光鼓 L 開始安裝感光鼓之前，請詳閱第 10 頁上的操作說明。詳閱之後，請打開感光鼓的保護袋。感光鼓裝置包含一個感光鼓。曝露於光線中可能會損壞感光鼓。打開保護袋後：－請勿將感光鼓放置於光線下超過 5 分鐘。－請勿觸摸或刮擦感光鼓的黑色表面。－請勿將感光鼓放置在充滿灰塵、髒亂或極為潮濕的場所。－請勿將感光鼓放置於陽光直射處。 L 為了延長感光鼓的壽命，切勿在打印完畢後馬上關機。在打印後的 30 分鐘內讓本機保持開機。位置 L 若要避免故障，請勿將本機接近會產生密集電磁場的家電，如電視或揚聲器。靜電 L 為免靜電損壞介面連接器或機內的其他電氣部件，觸摸部件前，請先觸摸一塊已接地的金屬表面。環境 L 請讓本機遠離產生電子雜訊的裝置，如螢光燈與馬達。 L 應避免本機受灰塵、高溫及震動干擾。 L 避免讓本機曝曬於直射的陽光下。 L 請勿將重物置於本機上。若長時間不使用本機，請從電源插座拔出本機插頭。 L 請務必讓本機遠離熱源，如電暖爐、廚房爐灶等。也應避免放置在潮濕的地下室內。 L 在打印過程中，會使用熱力將碳粉溶於紙張上。因此，機器在打印時或剛打印完畢後產生氣味是正常現象。請務必在通風良好的地方使用本機。 L 請勿在本機右側、左側和背面的 10 cm 內放置任何物品。 4

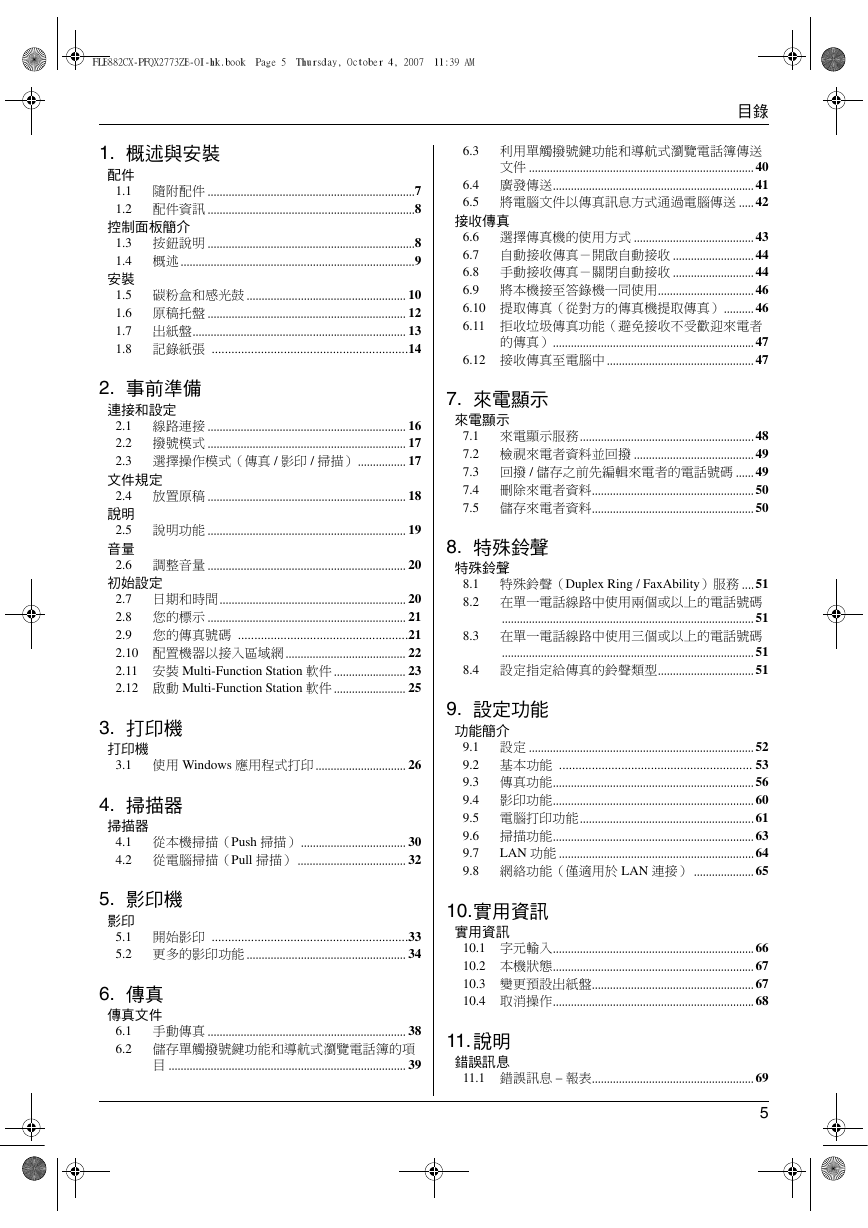

FLB882CX-PFQX2773ZB-OI-hk.book Page 5 Thursday, October 4, 2007 11:39 AM 目錄 1. 目錄1. 概述與安裝配件 1.1 隨附配件 .....................................................................7 1.2 配件資訊 .....................................................................8 控制面板簡介 1.3 按鈕說明 .....................................................................8 1.4 概述 ..............................................................................9 安裝 1.5 碳粉盒和感光鼓 ..................................................... 10 1.6 原稿托盤 .................................................................. 12 1.7 出紙盤....................................................................... 13 1.8 記錄紙張 ............................................................14 2. 事前準備連接和設定 2.1 線路連接 .................................................................. 16 2.2 撥號模式 .................................................................. 17 2.3 選擇操作模式（傳真 / 影印 / 掃描）................ 17 文件規定 2.4 放置原稿 .................................................................. 18 說明 6.3 利用單觸撥號鍵功能和導航式瀏覽電話簿傳送文件 ........................................................................... 40 6.4 廣發傳送................................................................... 41 6.5 將電腦文件以傳真訊息方式通過電腦傳送 ..... 42 接收傳真 6.6 選擇傳真機的使用方式 ........................................ 43 6.7 自動接收傳真－開啟自動接收 ........................... 44 6.8 手動接收傳真－關閉自動接收 ........................... 44 6.9 將本機接至答錄機一同使用................................ 46 6.10 提取傳真（從對方的傳真機提取傳真）.......... 46 6.11 拒收垃圾傳真功能（避免接收不受歡迎來電者的傳真）................................................................... 47 6.12 接收傳真至電腦中 ................................................. 47 7. 來電顯示來電顯示 7.1 來電顯示服務.......................................................... 48 7.2 檢視來電者資料並回撥 ........................................ 49 7.3 回撥 / 儲存之前先編輯來電者的電話號碼 ...... 49 7.4 刪除來電者資料...................................................... 50 7.5 儲存來電者資料...................................................... 50 2.5 說明功能 .................................................................. 19 音量 2.6 調整音量 .................................................................. 20 8. 特殊鈴聲特殊鈴聲初始設定 2.7 日期和時間.............................................................. 20 2.8 您的標示 .................................................................. 21 2.9 您的傳真號碼 ....................................................21 2.10 配置機器以接入區域網 ........................................ 22 2.11 安裝 Multi-Function Station 軟件 ........................ 23 2.12 啟動 Multi-Function Station 軟件 ........................ 25 3. 打印機打印機 3.1 使用 Windows 應用程式打印 .............................. 26 4. 掃描器掃描器 4.1 從本機掃描（Push 掃描）................................... 30 4.2 從電腦掃描（Pull 掃描） .................................... 32 5. 影印機影印 5.1 開始影印 ............................................................33 5.2 更多的影印功能 ..................................................... 34 6. 傳真傳真文件 6.1 手動傳真 .................................................................. 38 6.2 儲存單觸撥號鍵功能和導航式瀏覽電話簿的項目 ............................................................................... 39 8.1 特殊鈴聲（Duplex Ring / FaxAbility）服務 .... 51 8.2 在單一電話線路中使用兩個或以上的電話號碼 .................................................................................... 51 8.3 在單一電話線路中使用三個或以上的電話號碼 .................................................................................... 51 8.4 設定指定給傳真的鈴聲類型................................ 51 9. 設定功能功能簡介 9.1 設定 ........................................................................... 52 9.2 基本功能 ........................................................... 53 9.3 傳真功能................................................................... 56 9.4 影印功能................................................................... 60 9.5 電腦打印功能.......................................................... 61 9.6 掃描功能................................................................... 63 LAN 功能 ................................................................. 64 9.7 9.8 網絡功能（僅適用於 LAN 連接） .................... 65 10.實用資訊實用資訊 10.1 字元輸入................................................................... 66 10.2 本機狀態................................................................... 67 10.3 變更預設出紙盤...................................................... 67 10.4 取消操作................................................................... 68 11.說明錯誤訊息 11.1 錯誤訊息 – 報表...................................................... 69 5

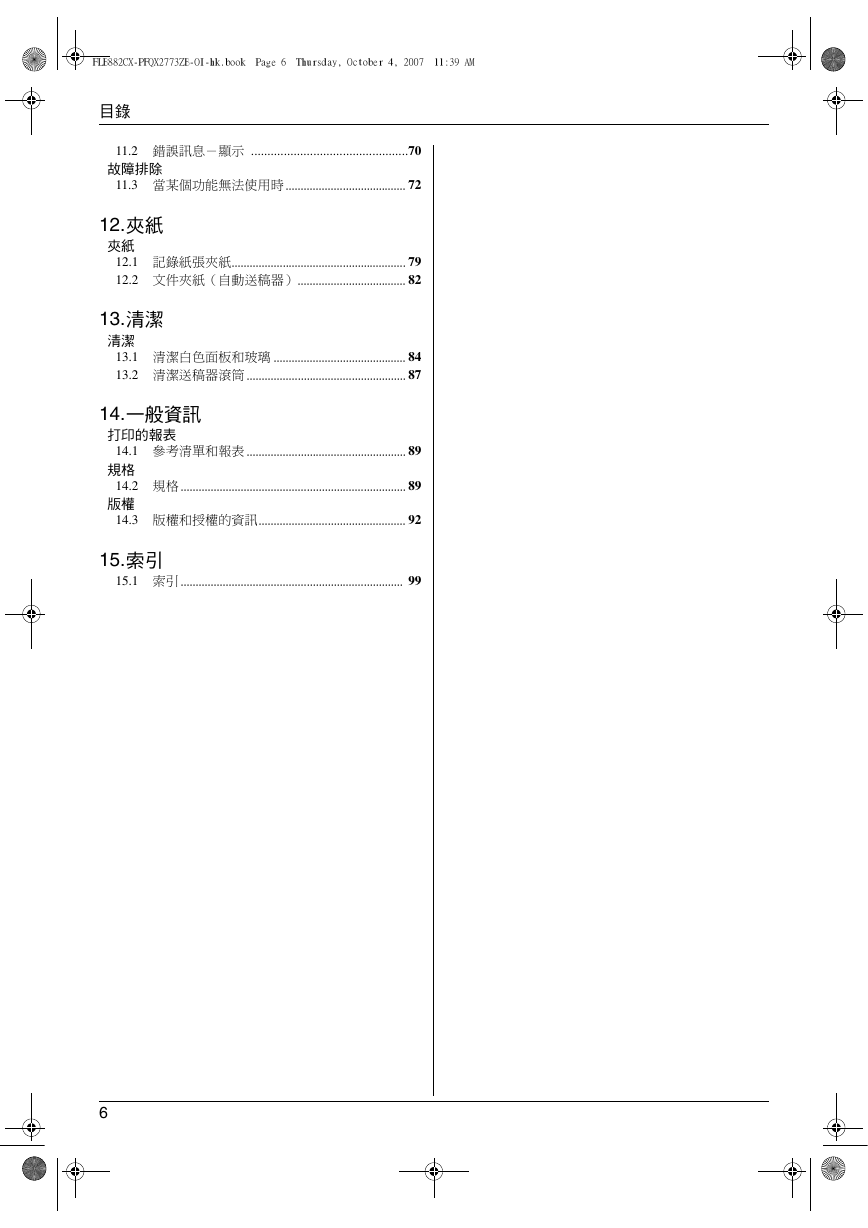

FLB882CX-PFQX2773ZB-OI-hk.book Page 6 Thursday, October 4, 2007 11:39 AM 目錄 11.2 錯誤訊息－顯示 ................................................70 故障排除 11.3 當某個功能無法使用時 ........................................ 72 12.夾紙夾紙 12.1 記錄紙張夾紙.......................................................... 79 12.2 文件夾紙（自動送稿器）.................................... 82 13.清潔清潔 13.1 清潔白色面板和玻璃 ............................................ 84 13.2 清潔送稿器滾筒 ..................................................... 87 14.一般資訊打印的報表 14.1 參考清單和報表 ..................................................... 89 規格 14.2 規格 ........................................................................... 89 版權 14.3 版權和授權的資訊................................................. 92 15.索引 15.1 索引 .......................................................................... 99 6

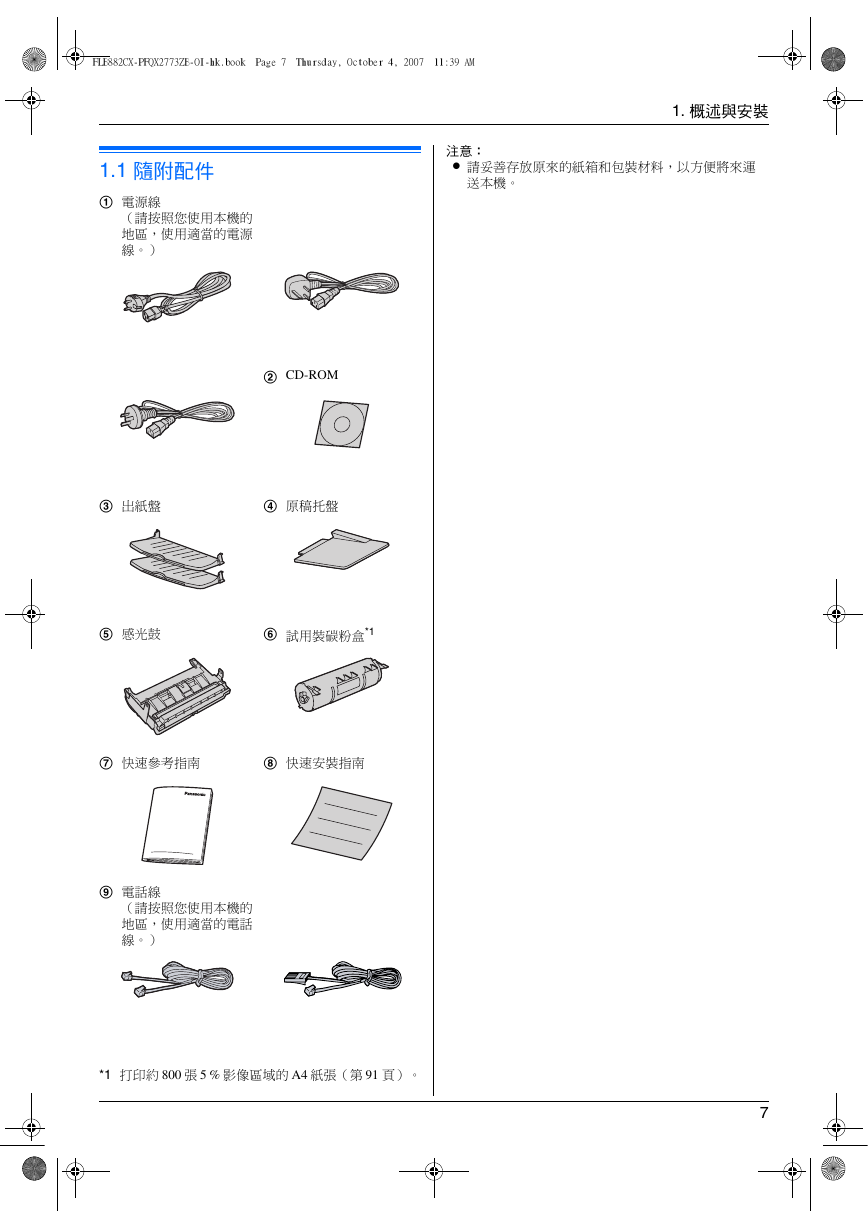

FLB882CX-PFQX2773ZB-OI-hk.book Page 7 Thursday, October 4, 2007 11:39 AM 1. 概述與安裝注意： L 請妥善存放原來的紙箱和包裝材料，以方便將來運送本機。 1. 概述與安裝配件 1.1 隨附配件 1 電源線（請按照您使用本機的地區，使用適當的電源線。） 2 CD-ROM 3 出紙盤 4 原稿托盤 5 感光鼓 6 試用裝碳粉盒*1 7 快速參考指南 8 快速安裝指南 9 電話線（請按照您使用本機的地區，使用適當的電話線。） *1 打印約 800 張 5 % 影像區域的 A4 紙張（第 91 頁）。 7

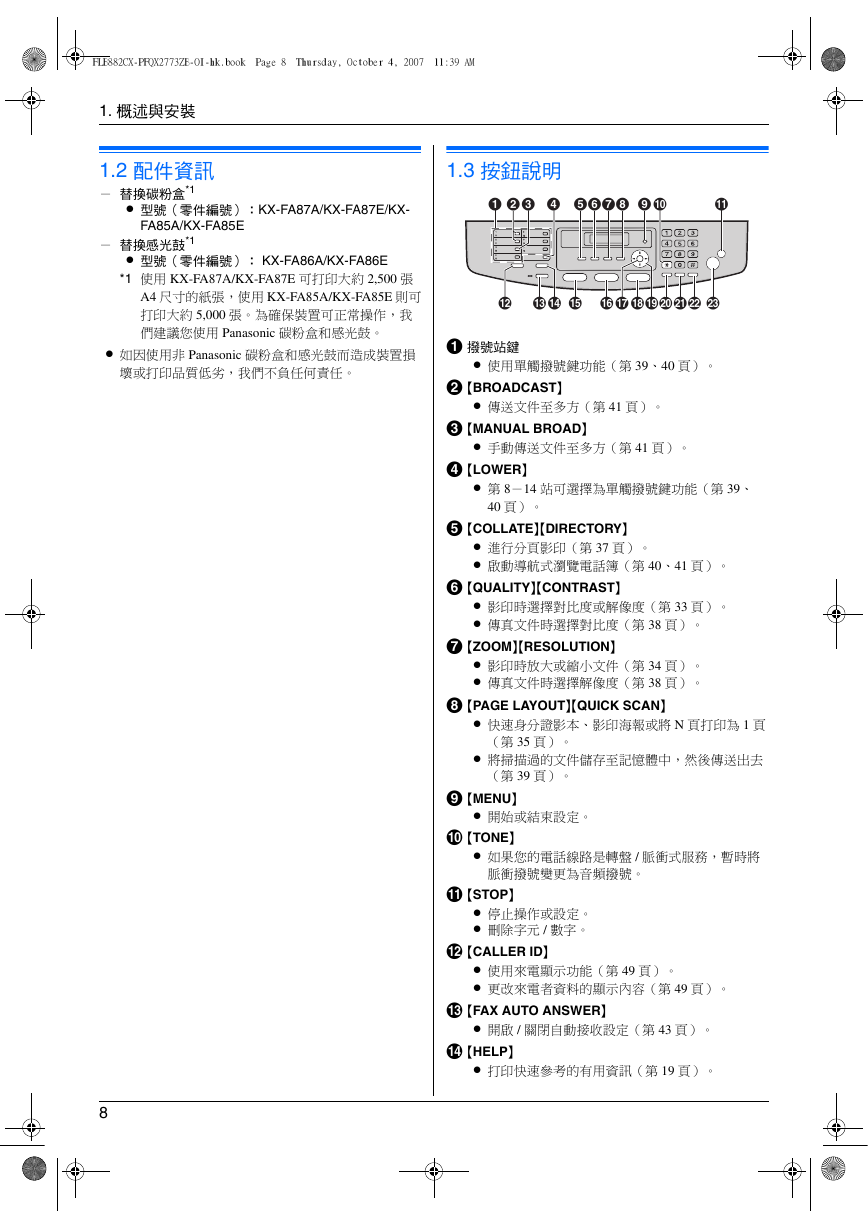

FLB882CX-PFQX2773ZB-OI-hk.book Page 8 Thursday, October 4, 2007 11:39 AM 1. 概述與安裝 1.2 配件資訊－替換碳粉盒*1 L 型號（零件編號）：KX-FA87A/KX-FA87E/KX- FA85A/KX-FA85E －替換感光鼓*1 L 型號（零件編號）： KX-FA86A/KX-FA86E *1 使用 KX-FA87A/KX-FA87E 可打印大約 2,500 張 A4 尺寸的紙張，使用 KX-FA85A/KX-FA85E 則可打印大約 5,000 張。為確保裝置可正常操作，我們建議您使用 Panasonic 碳粉盒和感光鼓。 L 如因使用非 Panasonic 碳粉盒和感光鼓而造成裝置損壞或打印品質低劣，我們不負任何責任。 8 控制面板簡介 1.3 按鈕說明 A B C D EFGH I J K L M N Q RPO ST V WU A 撥號站鍵 L 使用單觸撥號鍵功能（第 39、40 頁）。 B {BROADCAST} L 傳送文件至多方（第 41 頁）。 C {MANUAL BROAD} L 手動傳送文件至多方（第 41 頁）。 D {LOWER} L 第 8－14 站可選擇為單觸撥號鍵功能（第 39、 40 頁）。 E {COLLATE}{DIRECTORY} L 進行分頁影印（第 37 頁）。 L 啟動導航式瀏覽電話簿（第 40、41 頁）。 F {QUALITY}{CONTRAST} L 影印時選擇對比度或解像度（第 33 頁）。 L 傳真文件時選擇對比度（第 38 頁）。 G {ZOOM}{RESOLUTION} L 影印時放大或縮小文件（第 34 頁）。 L 傳真文件時選擇解像度（第 38 頁）。 H {PAGE LAYOUT}{QUICK SCAN} L 快速身分證影本、影印海報或將 N 頁打印為 1 頁（第 35 頁）。 L 將掃描過的文件儲存至記憶體中，然後傳送出去（第 39 頁）。 I {MENU} L 開始或結束設定。 J {TONE} L 如果您的電話線路是轉盤 / 脈衝式服務，暫時將脈衝撥號變更為音頻撥號。 K {STOP} L 停止操作或設定。 L 刪除字元 / 數字。 L {CALLER ID} L 使用來電顯示功能（第 49 頁）。 L 更改來電者資料的顯示內容（第 49 頁）。 M {FAX AUTO ANSWER} L 開啟 / 關閉自動接收設定（第 43 頁）。 N {HELP} L 打印快速參考的有用資訊（第 19 頁）。
