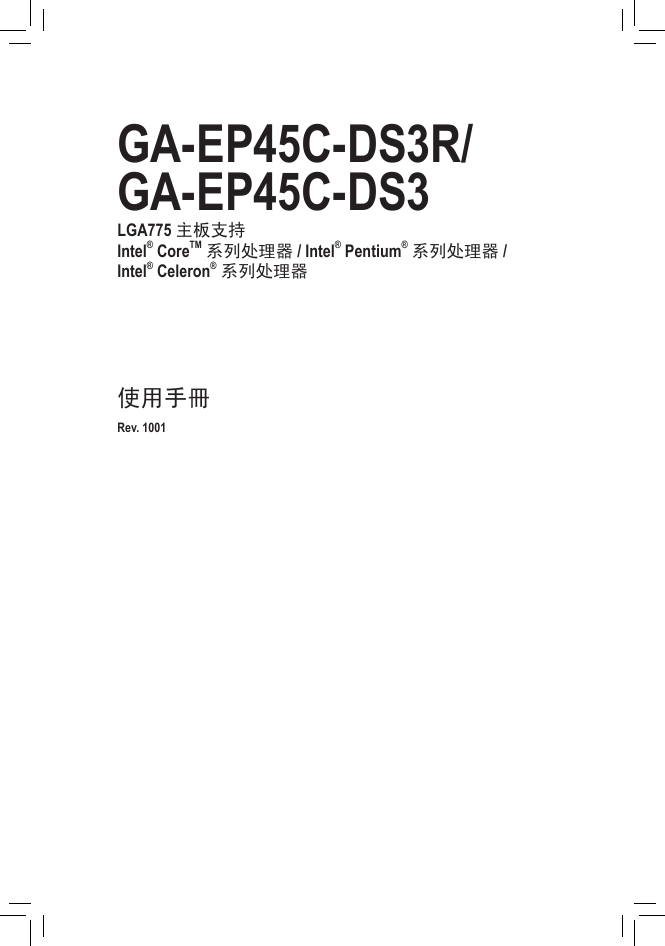

GA-EP45C-DS3R/ GA-EP45C-DS3 LGA775 主板支持 Intel® CoreTM 系列处理器 / Intel® Pentium® 系列处理器 / Intel® Celeron® 系列处理器使用手冊 Rev. 1001

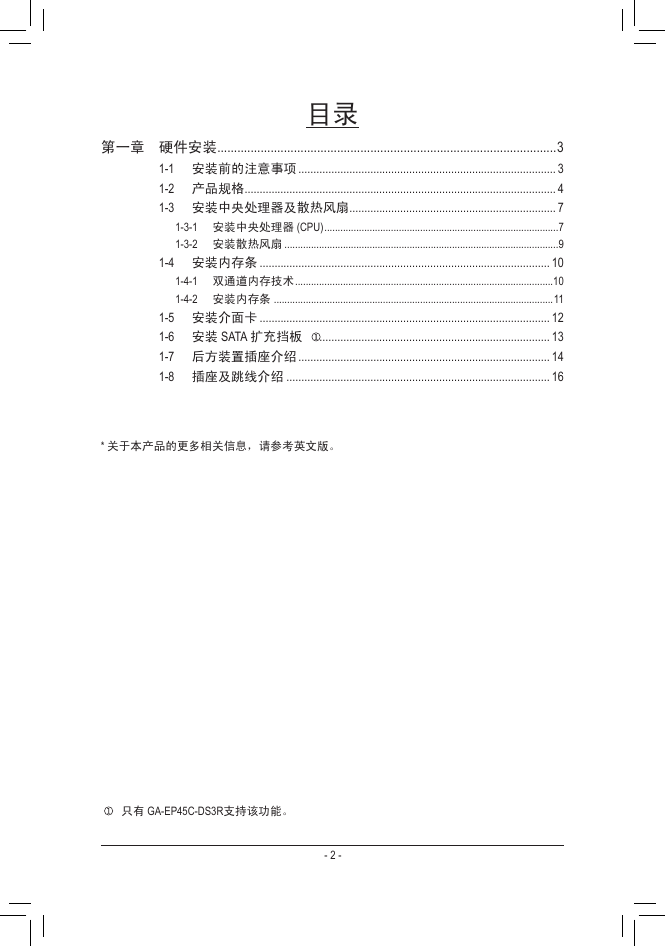

目录第一章硬件安装 ......................................................................................................3 1-1 安装前的注意事项 ...................................................................................... 3 1-2 产品规格 ........................................................................................................ 4 1-3 安装中央处理器及散热风扇..................................................................... 7 1-3-1 安装中央处理器 (CPU) ........................................................................................7 1-3-2 安装散热风扇 .......................................................................................................9 1-4 安装内存条 ................................................................................................. 10 1-4-1 双通道内存技术 .................................................................................................10 1-4-2 安装内存条 .........................................................................................................11 1-5 安装介面卡 ................................................................................................. 12 1-6 安装 SATA 扩充挡板 ............................................................................. 13 1-7 后方装置插座介绍 .................................................................................... 14 1-8 插座及跳线介绍 ........................................................................................ 16 * 关于本产品的更多相关信息，请参考英文版。只有 GA-EP45C-DS3R支持该功能。 - 2 -

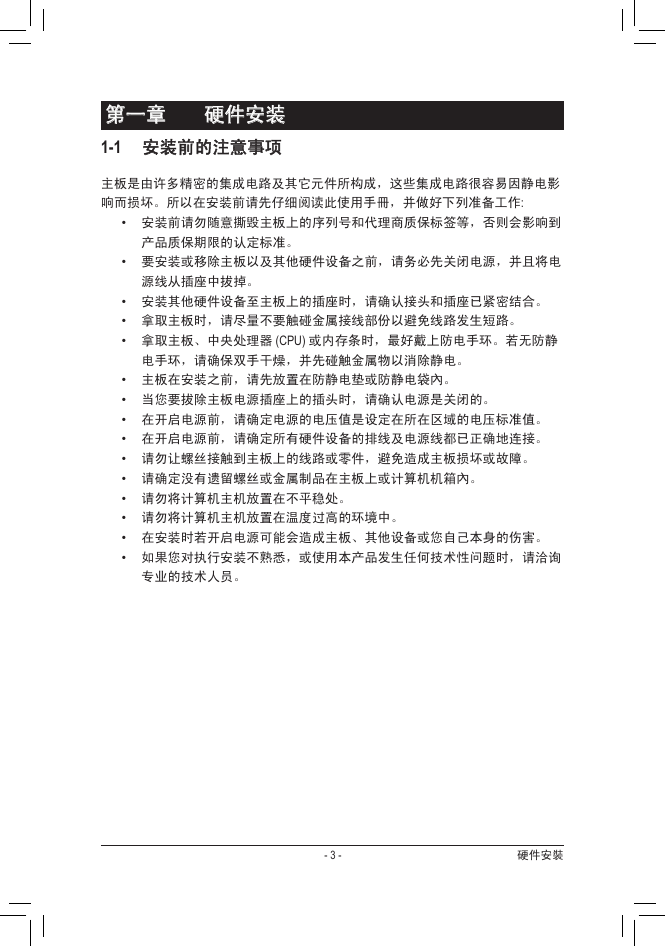

第一章硬件安装 1-1 安装前的注意事项主板是由许多精密的集成电路及其它元件所构成，这些集成电路很容易因静电影响而损坏。所以在安装前请先仔细阅读此使用手冊，并做好下列准备工作: • • 安装前请勿随意撕毁主板上的序列号和代理商质保标签等，否则会影响到产品质保期限的认定标准。要安装或移除主板以及其他硬件设备之前，请务必先关闭电源，并且将电源线从插座中拔掉。安装其他硬件设备至主板上的插座时，请确认接头和插座已紧密结合。 • • 拿取主板时，请尽量不要触碰金属接线部份以避免线路发生短路。 • 拿取主板、中央处理器 (CPU) 或内存条时，最好戴上防电手环。若无防静电手环，请确保双手干燥，并先碰触金属物以消除静电。主板在安装之前，请先放置在防静电垫或防静电袋內。当您要拔除主板电源插座上的插头时，请确认电源是关闭的。在开启电源前，请确定电源的电压值是设定在所在区域的电压标准值。在开启电源前，请确定所有硬件设备的排线及电源线都已正确地连接。请勿让螺丝接触到主板上的线路或零件，避免造成主板损坏或故障。请确定没有遗留螺丝或金属制品在主板上或计算机机箱內。 • • • • • • • 请勿将计算机主机放置在不平稳处。 • 请勿将计算机主机放置在温度过高的环境中。 • • 在安装时若开启电源可能会造成主板、其他设备或您自己本身的伤害。如果您对执行安装不熟悉，或使用本产品发生任何技术性问题时，请洽询专业的技术人员。 - 3 - 硬件安裝

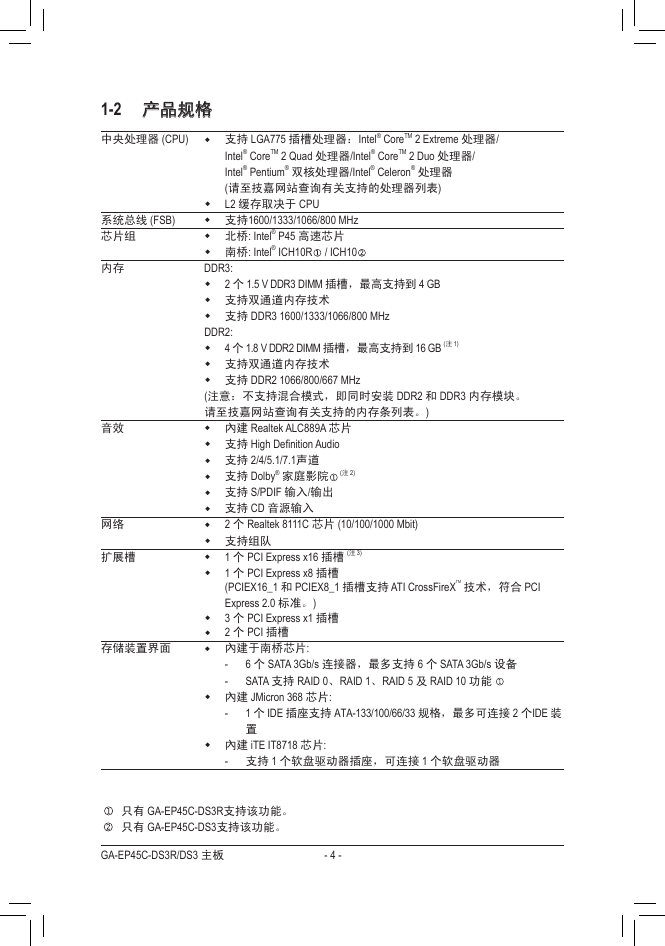

1-2 产品规格中央处理器 (CPU)  支持 LGA775 插槽处理器：Intel® CoreTM 2 Extreme 处理器/ 系统总线 (FSB) 芯片组内存音效网络扩展槽存储装置界面 Intel® CoreTM 2 Quad 处理器/Intel® CoreTM 2 Duo 处理器/ Intel® Pentium® 双核处理器/Intel® Celeron® 处理器 (请至技嘉网站查询有关支持的处理器列表) L2 缓存取决于 CPU 2 个 1.5 V DDR3 DIMM 插槽，最高支持到 4 GB 4 个 1.8 V DDR2 DIMM 插槽，最高支持到 16 GB (注 1)   支持1600/1333/1066/800 MHz  北桥: Intel® P45 高速芯片  南桥: Intel® ICH10R / ICH10 DDR3:   支持双通道内存技术  支持 DDR3 1600/1333/1066/800 MHz DDR2:   支持双通道内存技术  支持 DDR2 1066/800/667 MHz (注意：不支持混合模式，即同时安装 DDR2 和 DDR3 内存模块。请至技嘉网站查询有关支持的内存条列表。)  內建 Realtek ALC889A 芯片  支持 High Deﬁnition Audio  支持 2/4/5.1/7.1声道  支持 Dolby® 家庭影院 (注 2)  支持 S/PDIF 输入/输出  支持 CD 音源输入  2 个 Realtek 8111C 芯片 (10/100/1000 Mbit)  支持组队   1 个 PCI Express x16 插槽 (注 3) 1 个 PCI Express x8 插槽 (PCIEX16_1 和 PCIEX8_1 插槽支持 ATI CrossFireXTM 技术，符合 PCI Express 2.0 标准。)  3 个 PCI Express x1 插槽   內建于南桥芯片: 2 个 PCI 插槽 - - - 6 个 SATA 3Gb/s 连接器，最多支持 6 个 SATA 3Gb/s 设备 SATA 支持 RAID 0、RAID 1、RAID 5 及 RAID 10 功能  內建 JMicron 368 芯片: 1 个 IDE 插座支持 ATA-133/100/66/33 规格，最多可连接 2 个IDE 装置  內建 iTE IT8718 芯片: - 支持 1 个软盘驱动器插座，可连接 1 个软盘驱动器只有 GA-EP45C-DS3R支持该功能。只有 GA-EP45C-DS3支持该功能。 GA-EP45C-DS3R/DS3 主板 - 4 -

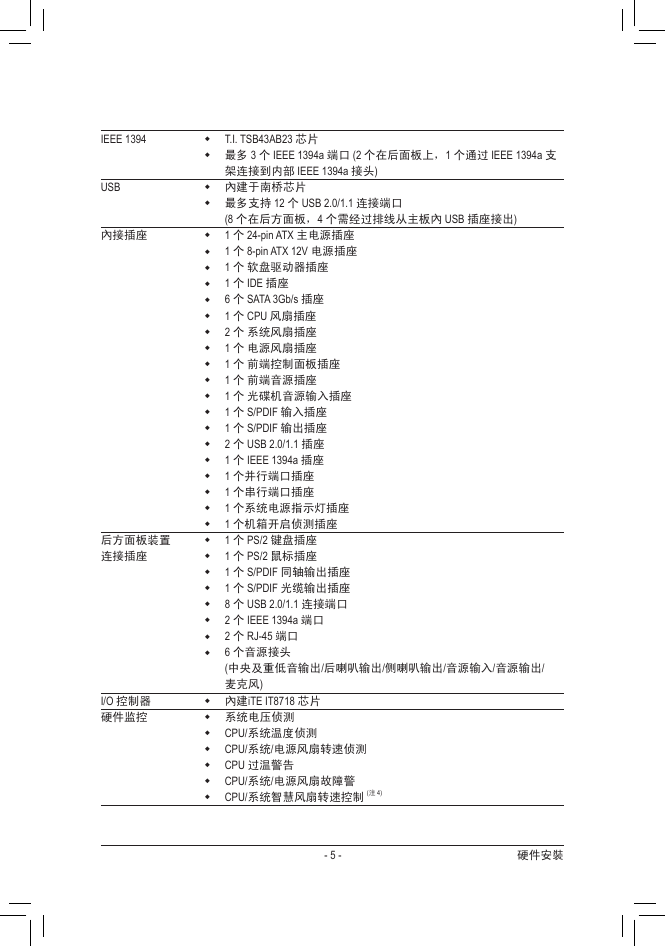

IEEE 1394 USB 內接插座后方面板装置连接插座 I/O 控制器硬件监控最多 3 个 IEEE 1394a 端口 (2 个在后面板上，1 个通过 IEEE 1394a 支架连接到内部 IEEE 1394a 接头)  T.I. TSB43AB23 芯片   內建于南桥芯片  最多支持 12 个 USB 2.0/1.1 连接端口 (8 个在后方面板，4 个需经过排线从主板內 USB 插座接出) 1 个 24-pin ATX 主电源插座 1 个 8-pin ATX 12V 电源插座 1 个软盘驱动器插座 1 个 IDE 插座 6 个 SATA 3Gb/s 插座 1 个 CPU 风扇插座 2 个系统风扇插座 1 个电源风扇插座 1 个前端控制面板插座 1 个前端音源插座 1 个光碟机音源输入插座 1 个 S/PDIF 输入插座 1 个 S/PDIF 输出插座 2 个 USB 2.0/1.1 插座 1 个 IEEE 1394a 插座 1 个并行端口插座 1 个串行端口插座 1 个系统电源指示灯插座 1 个机箱开启侦测插座                     1 个 PS/2 键盘插座  1 个 PS/2 鼠标插座 1 个 S/PDIF 同轴输出插座   1 个 S/PDIF 光缆输出插座  8 个 USB 2.0/1.1 连接端口  2 个 IEEE 1394a 端口  2 个 RJ-45 端口  6 个音源接头 (中央及重低音输出/后喇叭输出/侧喇叭输出/音源输入/音源输出/ 麦克风)  內建iTE IT8718 芯片  系统电压侦测  CPU/系统温度侦测  CPU/系统/电源风扇转速侦测  CPU 过温警告  CPU/系统/电源风扇故障警  CPU/系统智慧风扇转速控制 (注 4) - 5 - 硬件安裝

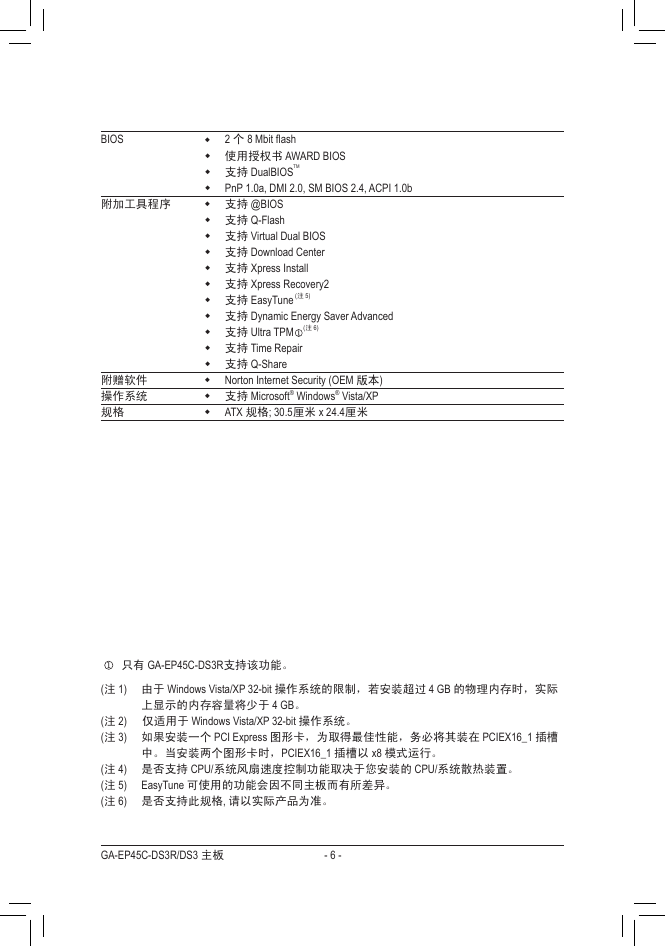

BIOS 附加工具程序附赠软件操作系统规格  2 个 8 Mbit ﬂash  使用授权书 AWARD BIOS  支持 DualBIOSTM  PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b  支持 @BIOS  支持 Q-Flash  支持 Virtual Dual BIOS  支持 Download Center  支持 Xpress Install  支持 Xpress Recovery2  支持 EasyTune (注 5)  支持 Dynamic Energy Saver Advanced  支持 Ultra TPM (注 6)  支持 Time Repair  支持 Q-Share  Norton Internet Security (OEM 版本)  支持 Microsoft® Windows® Vista/XP  ATX 规格; 30.5厘米 x 24.4厘米只有 GA-EP45C-DS3R支持该功能。 (注 1) 由于 Windows Vista/XP 32-bit 操作系统的限制，若安装超过 4 GB 的物理内存时，实际上显示的内存容量将少于 4 GB。 (注 2) 仅适用于 Windows Vista/XP 32-bit 操作系统。 (注 3) 如果安装一个 PCI Express 图形卡，为取得最佳性能，务必将其装在 PCIEX16_1 插槽中。当安装两个图形卡时，PCIEX16_1 插槽以 x8 模式运行。是否支持 CPU/系统风扇速度控制功能取决于您安装的 CPU/系统散热装置。 (注 4) (注 5) EasyTune 可使用的功能会因不同主板而有所差异。 (注 6) 是否支持此规格, 请以实际产品为准。 GA-EP45C-DS3R/DS3 主板 - 6 -

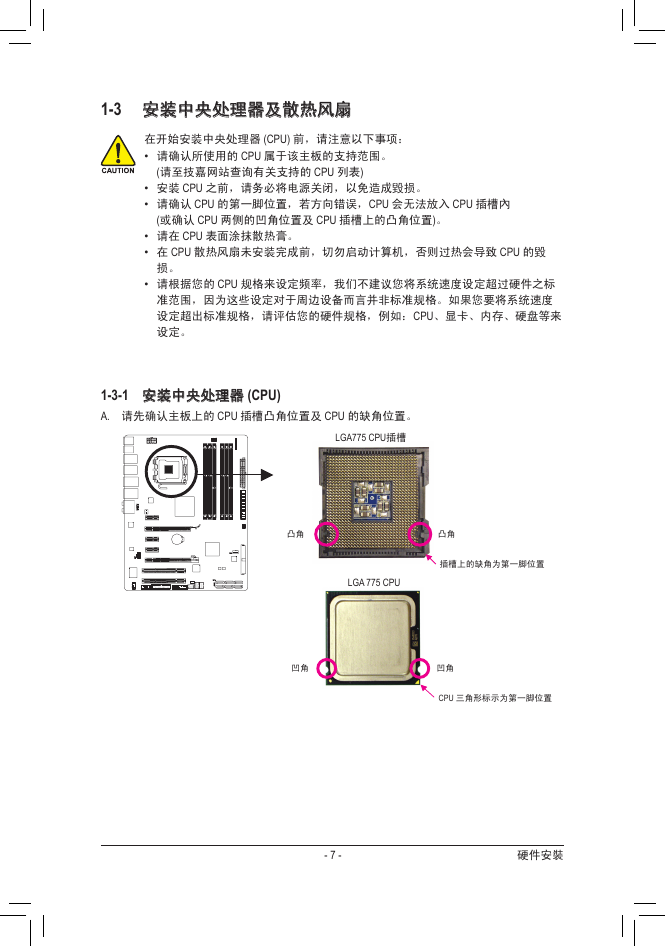

1-3 安装中央处理器及散热风扇在开始安装中央处理器 (CPU) 前，请注意以下事项： • 请确认所使用的 CPU 属于该主板的支持范围。 • 安装 CPU 之前，请务必将电源关闭，以免造成毀损。 • 请确认 CPU 的第一脚位置，若方向错误，CPU 会无法放入 CPU 插槽內 (请至技嘉网站查询有关支持的 CPU 列表) (或确认 CPU 两侧的凹角位置及 CPU 插槽上的凸角位置)。 • 请在 CPU 表面涂抹散热膏。 • 在 CPU 散热风扇未安装完成前，切勿启动计算机，否则过热会导致 CPU 的毀损。 • 请根据您的 CPU 规格来设定频率，我们不建议您将系统速度设定超过硬件之标准范围，因为这些设定对于周边设备而言并非标准规格。如果您要将系统速度设定超出标准规格，请评估您的硬件规格，例如：CPU、显卡、内存、硬盘等来设定。 1-3-1 安装中央处理器 (CPU) A. 请先确认主板上的 CPU 插槽凸角位置及 CPU 的缺角位置。 LGA775 CPU插槽凸角凸角插槽上的缺角为第一脚位置 LGA 775 CPU 凹角凹角 CPU 三角形标示为第一脚位置 - 7 - 硬件安裝

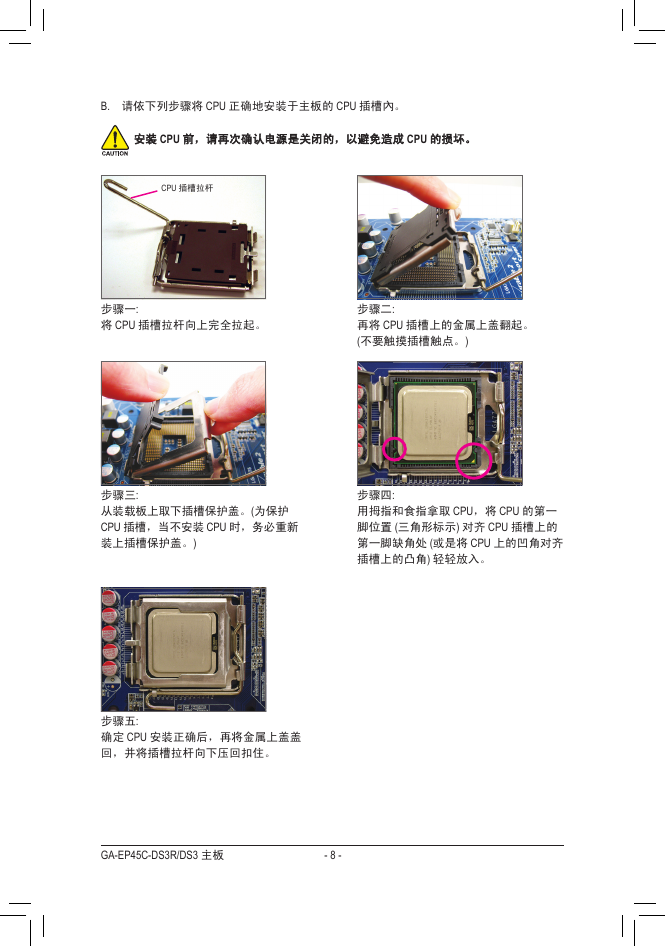

B. 请依下列步骤将 CPU 正确地安装于主板的 CPU 插槽內。安装 CPU 前，请再次确认电源是关闭的，以避免造成 CPU 的损坏。 CPU 插槽拉杆步骤一: 将 CPU 插槽拉杆向上完全拉起。步骤二: 再将 CPU 插槽上的金属上盖翻起。 (不要触摸插槽触点。) 步骤三: 从装载板上取下插槽保护盖。(为保护 CPU 插槽，当不安装 CPU 时，务必重新装上插槽保护盖。) 步骤四: 用拇指和食指拿取 CPU，将 CPU 的第一脚位置 (三角形标示) 对齐 CPU 插槽上的第一脚缺角处 (或是将 CPU 上的凹角对齐插槽上的凸角) 轻轻放入。步骤五: 确定 CPU 安装正确后，再将金属上盖盖回，并将插槽拉杆向下压回扣住。 GA-EP45C-DS3R/DS3 主板 - 8 -
