二阶低频带通滤波器的
设计与实现

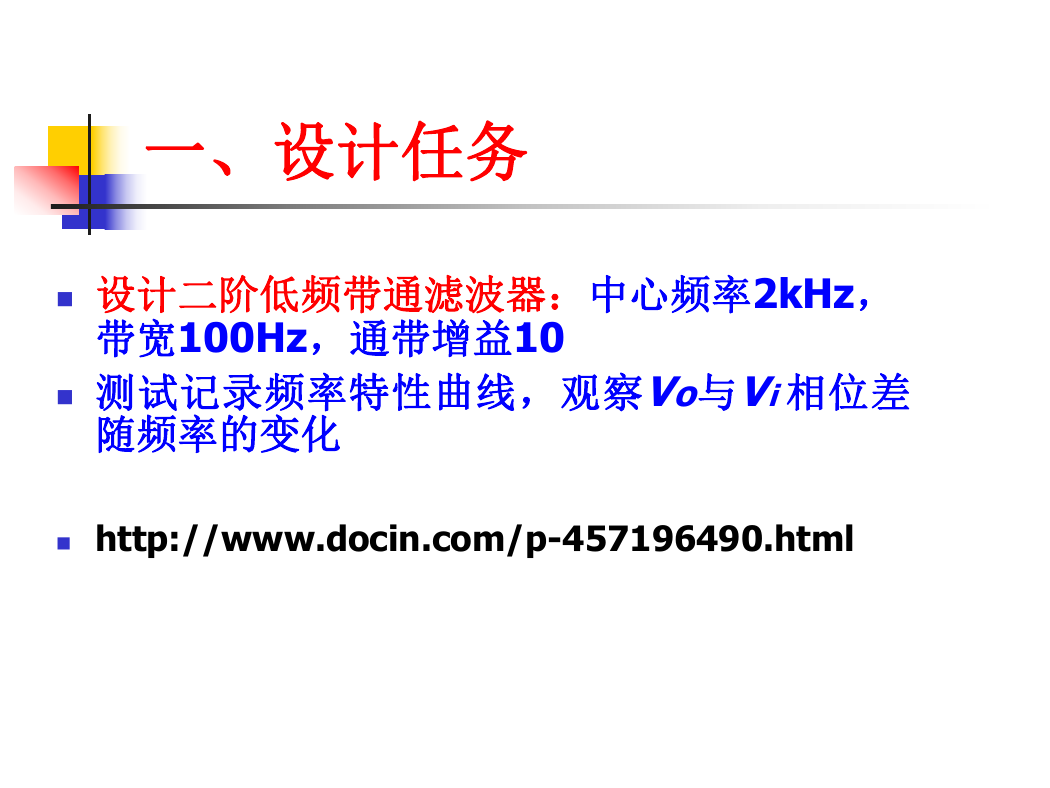

一、设计任务
n 设计二阶低频带通滤波器:中心频率2kHz,
带宽100Hz,通带增益10
n 测试记录频率特性曲线,观察Vo与Vi 相位差
随频率的变化
n http://www.docin.com/p-457196490.html
二、方案选择

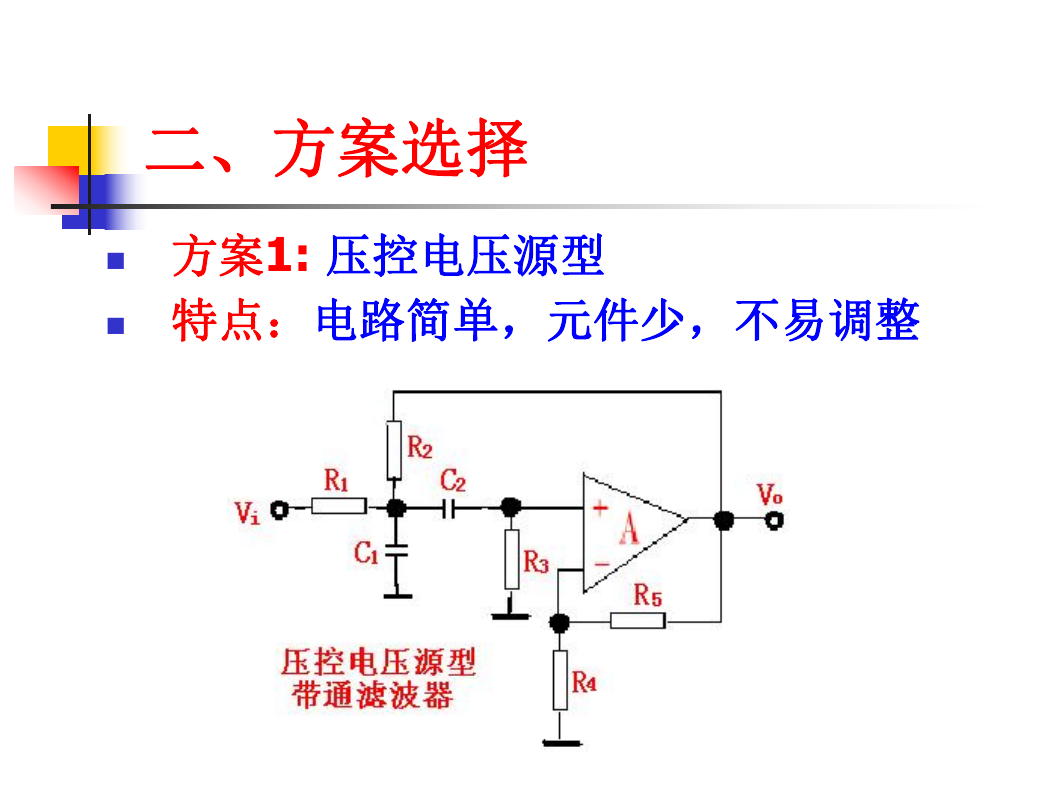

n 方案1: 压控电压源型
n 特点:电路简单,元件少,不易调整
二、方案选择
n 方案2: 无限增益多路反馈型
n 特点:电路简单,元件少,不易调整
二、方案选择
n 方案3: 双二次型
n 特点:元件较多,易调整(可选择)
在实际应用中滤波器的问题分为“分析”与“设计”
n 分析时,根据电路求出传递函数,归纳为“通式”
的形式。与标准“通式”对比,便可知是哪种滤
波器(低通?…?);通带增益是多少;特征频率
是多少;是哪种性能(巴特沃思?…?)
n 设计时,先选中滤波器电路形式(无限增益多路
反馈型?…?),再选电容器参数,然后根据题目
要求的 参数,依其公式便可设计出其
它电路参数。

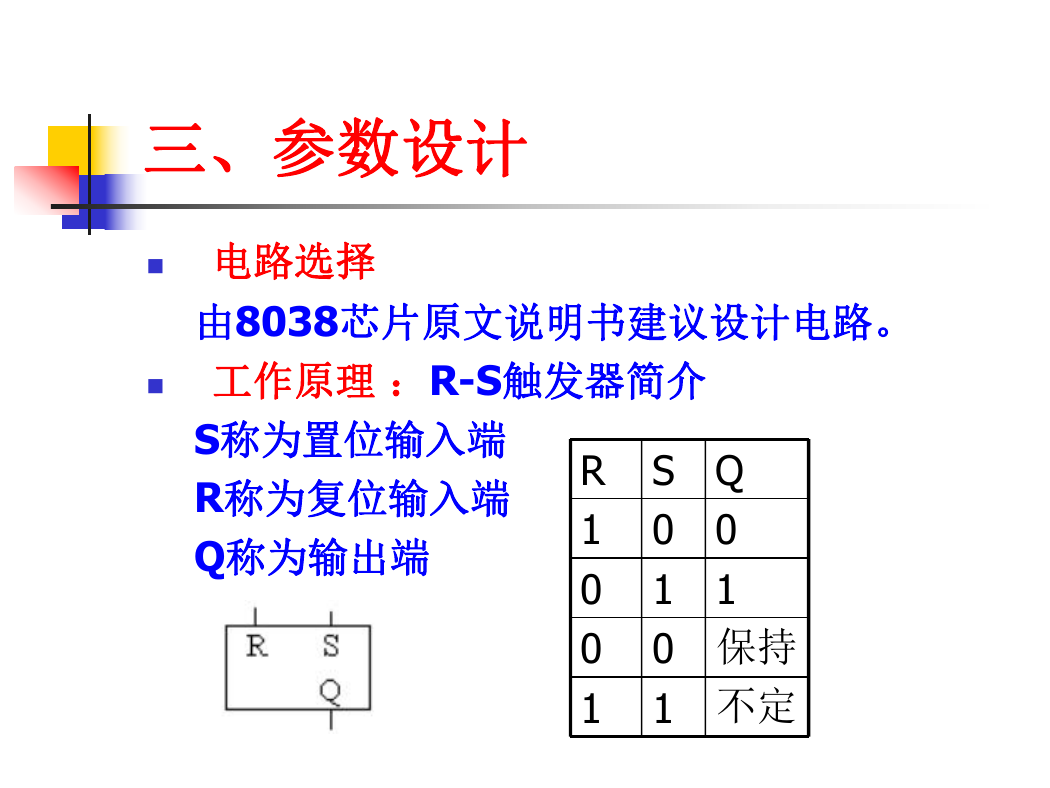

三、参数设计
n 电路选择
由8038芯片原文说明书建议设计电路。
n 工作原理 :R-S触发器简介
S称为置位输入端
R称为复位输入端
Q称为输出端
R S Q
1
0 0
1 1
0
0 保持
0
1 不定
1

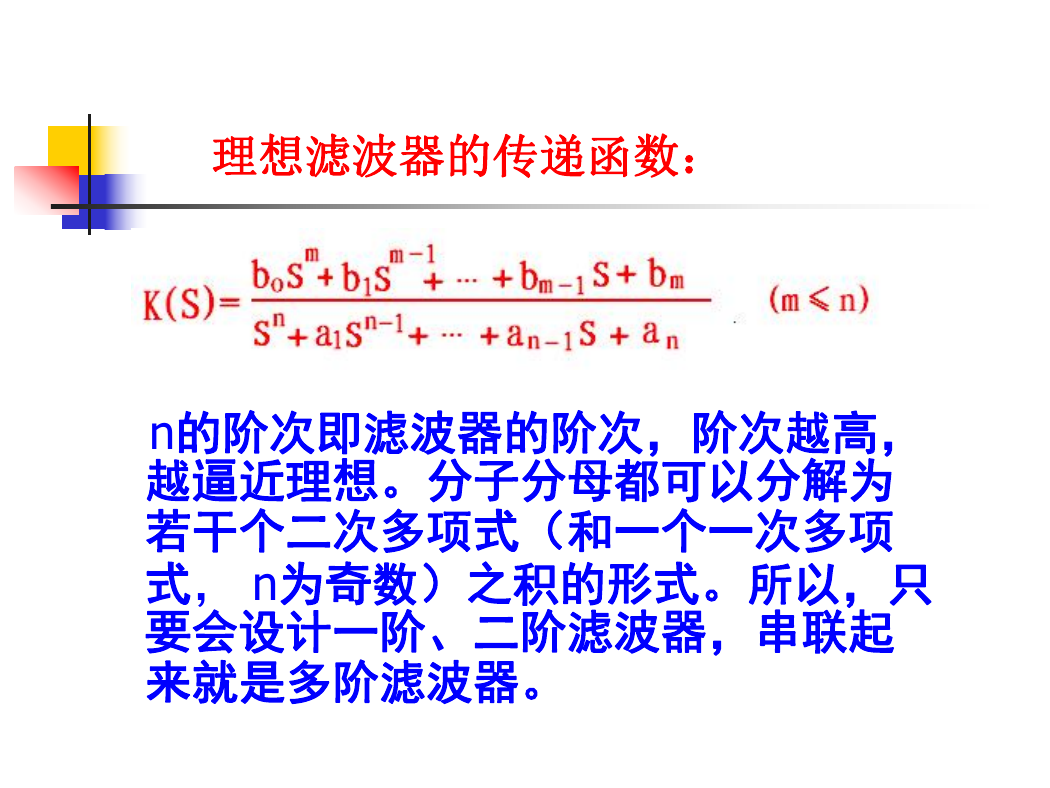

理想滤波器的传递函数:
n的阶次即滤波器的阶次,阶次越高,
越逼近理想。分子分母都可以分解为
若干个二次多项式(和一个一次多项
式, n为奇数)之积的形式。所以,只
要会设计一阶、二阶滤波器,串联起
来就是多阶滤波器。
