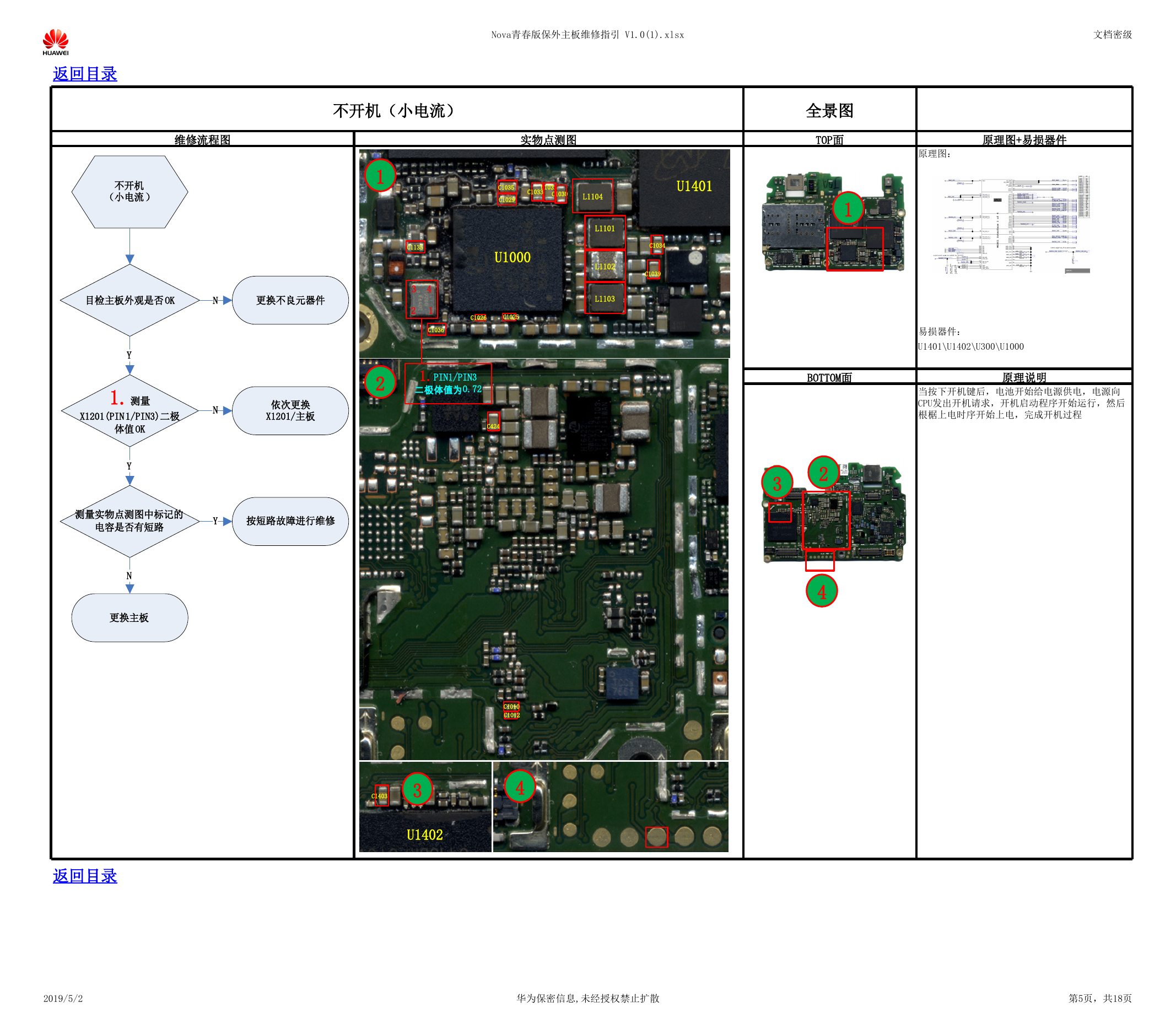

Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 返回目录 不开机（小电流） 维修流程图 实物点测图 C1032 C1033 C1030 L1104 L1101 L1102 L1103 C1034 C1039 1 C1035 C1029 C1135 3 2 4 1 C1036 U1000 C1026 C1025 2 1.PIN1/PIN3 二极体值为0.72 C424 C1010 C1012 4 C1403 3 U1402 全景图 TOP面 1 U1401 原理图+易损器件 原理图： 易损器件： U1401\U1402\U300\U1000 3 BOTTOM面 原理说明 当按下开机键后，电池开始给电源供电，电源向 CPU发出开机请求，开机启动程序开始运行，然后 根椐上电时序开始上电，完成开机过程 2 4 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第5页，共18页 不开机（小电流）目检主板外观是否OK更换不良元器件测量实物点测图中标记的电容是否有短路N1.测量X1201(PIN1/PIN3)二极体值OK按短路故障进行维修YYYNN更换主板依次更换X1201/主板
