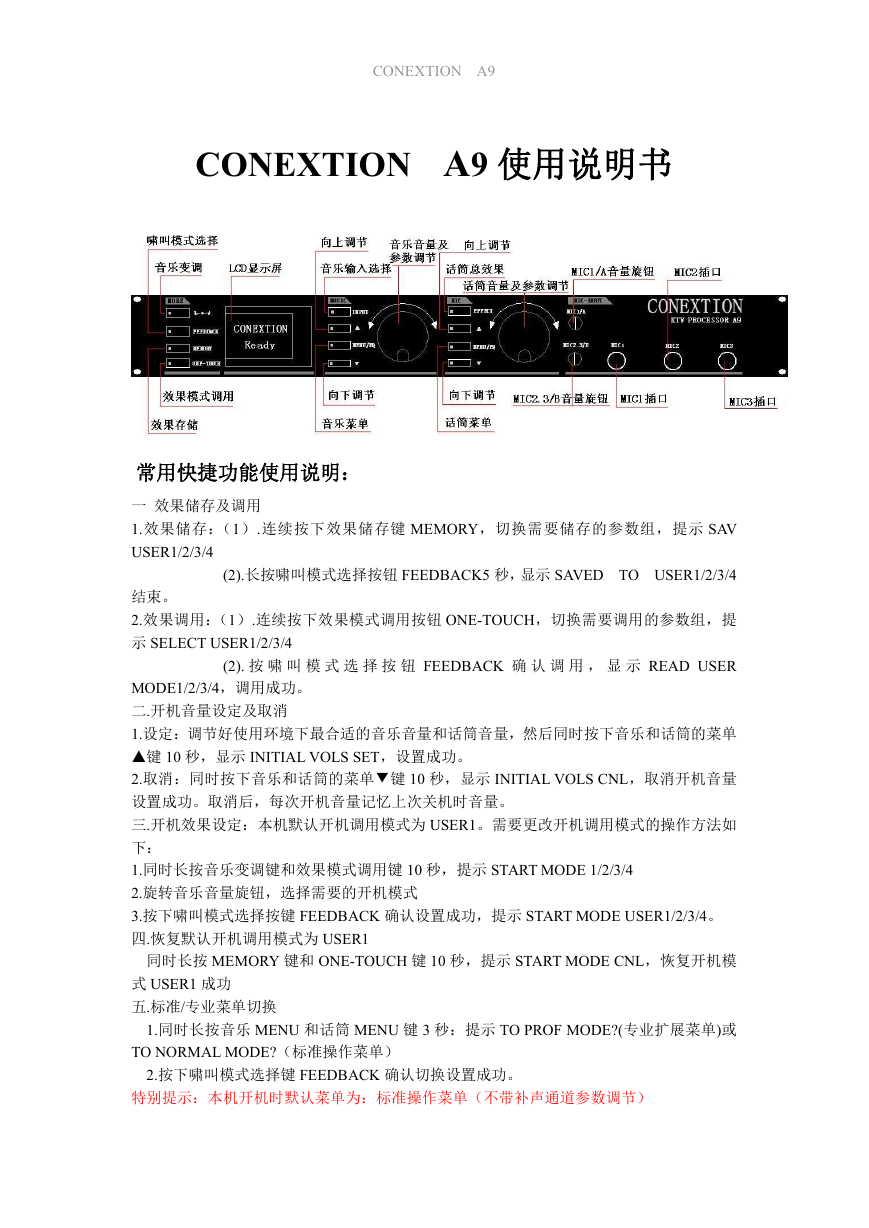

CONEXTION A9 CONEXTION A9 使用说明书 常用快捷功能使用说明： 一 效果储存及调用 1.效果储存：（1）.连续按下效果储存键 MEMORY，切换需要储存的参数组，提示 SAV USER1/2/3/4 (2).长按啸叫模式选择按钮 FEEDBACK5 秒，显示 SAVED TO USER1/2/3/4 结束。 2.效果调用：（1）.连续按下效果模式调用按钮 ONE-TOUCH，切换需要调用的参数组，提 示 SELECT USER1/2/3/4 (2). 按 啸 叫 模 式 选 择 按 钮 FEEDBACK 确 认 调 用 ， 显 示 READ USER MODE1/2/3/4，调用成功。 二.开机音量设定及取消 1.设定：调节好使用环境下最合适的音乐音量和话筒音量，然后同时按下音乐和话筒的菜单 ▲键 10 秒，显示 INITIAL VOLS SET，设置成功。 2.取消：同时按下音乐和话筒的菜单▼键 10 秒，显示 INITIAL VOLS CNL，取消开机音量 设置成功。取消后，每次开机音量记忆上次关机时音量。 三.开机效果设定：本机默认开机调用模式为 USER1。需要更改开机调用模式的操作方法如 下： 1.同时长按音乐变调键和效果模式调用键 10 秒，提示 START MODE 1/2/3/4 2.旋转音乐音量旋钮，选择需要的开机模式 3.按下啸叫模式选择按键 FEEDBACK 确认设置成功，提示 START MODE USER1/2/3/4。 四.恢复默认开机调用模式为 USER1 同时长按 MEMORY 键和 ONE-TOUCH 键 10 秒，提示 START MODE CNL，恢复开机模 式 USER1 成功 五.标准/专业菜单切换 1.同时长按音乐 MENU 和话筒 MENU 键 3 秒：提示 TO PROF MODE?(专业扩展菜单)或 TO NORMAL MODE?（标准操作菜单） 2.按下啸叫模式选择键 FEEDBACK 确认切换设置成功。 特别提示：本机开机时默认菜单为：标准操作菜单（不带补声通道参数调节） 

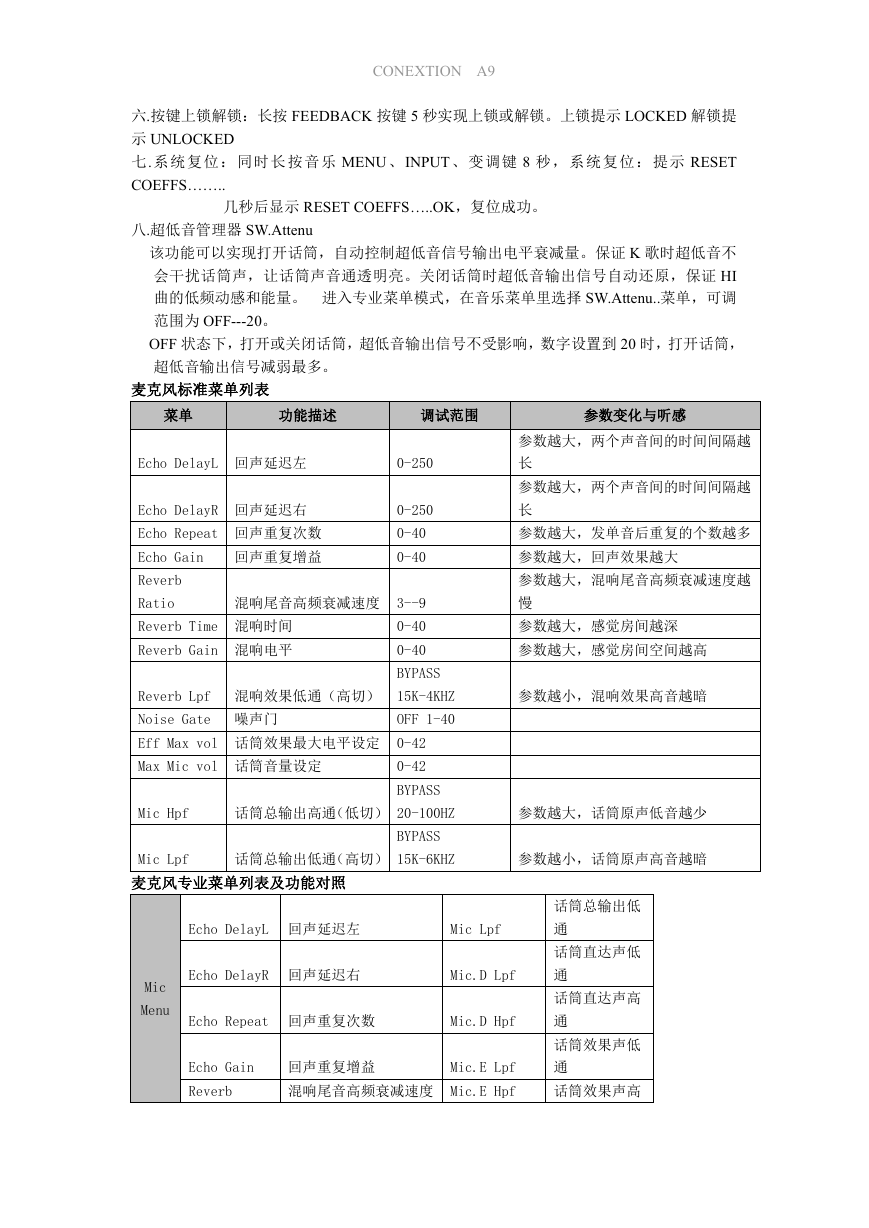

CONEXTION A9 六.按键上锁解锁：长按 FEEDBACK 按键 5 秒实现上锁或解锁。上锁提示 LOCKED 解锁提 示 UNLOCKED 七.系 统 复 位 ：同 时 长 按 音 乐 MENU 、INPUT 、 变 调 键 8 秒 ， 系 统 复位 ： 提 示 RESET COEFFS…….. 几秒后显示 RESET COEFFS…..OK，复位成功。 八.超低音管理器 SW.Attenu 该功能可以实现打开话筒，自动控制超低音信号输出电平衰减量。保证 K 歌时超低音不 会干扰话筒声，让话筒声音通透明亮。关闭话筒时超低音输出信号自动还原，保证 HI 曲的低频动感和能量。 进入专业菜单模式，在音乐菜单里选择 SW.Attenu..菜单，可调 范围为 OFF---20。 OFF 状态下，打开或关闭话筒，超低音输出信号不受影响，数字设置到 20 时，打开话筒， 超低音输出信号减弱最多。 麦克风标准菜单列表 菜单 功能描述 调试范围 参数变化与听感 Echo DelayL 回声延迟左 Echo DelayR 回声延迟右 Echo Repeat 回声重复次数 Echo Gain 回声重复增益 0-250 0-250 0-40 0-40 参数越大，两个声音间的时间间隔越 长 参数越大，两个声音间的时间间隔越 长 参数越大，发单音后重复的个数越多 参数越大，回声效果越大 参数越大，混响尾音高频衰减速度越 Reverb Ratio 混响尾音高频衰减速度 3--9 慢 Reverb Time 混响时间 Reverb Gain 混响电平 0-40 0-40 BYPASS 参数越大，感觉房间越深 参数越大，感觉房间空间越高 Reverb Lpf 混响效果低通（高切） 15K-4KHZ 参数越小，混响效果高音越暗 Noise Gate 噪声门 OFF 1-40 Eff Max vol 话筒效果最大电平设定 0-42 Max Mic vol 话筒音量设定 0-42 BYPASS Mic Hpf 话筒总输出高通（低切） 20-100HZ 参数越大，话筒原声低音越少 Mic Lpf 话筒总输出低通（高切） 15K-6KHZ 参数越小，话筒原声高音越暗 麦克风专业菜单列表及功能对照 BYPASS Echo DelayL 回声延迟左 Mic Lpf 通 话筒总输出低 话筒直达声低 Mic Menu Echo DelayR 回声延迟右 Mic.D Lpf 通 Echo Repeat 回声重复次数 Mic.D Hpf 通 Echo Gain 回声重复增益 Mic.E Lpf 通 Reverb 混响尾音高频衰减速度 Mic.E Hpf 话筒效果声高 话筒效果声低 话筒直达声高 

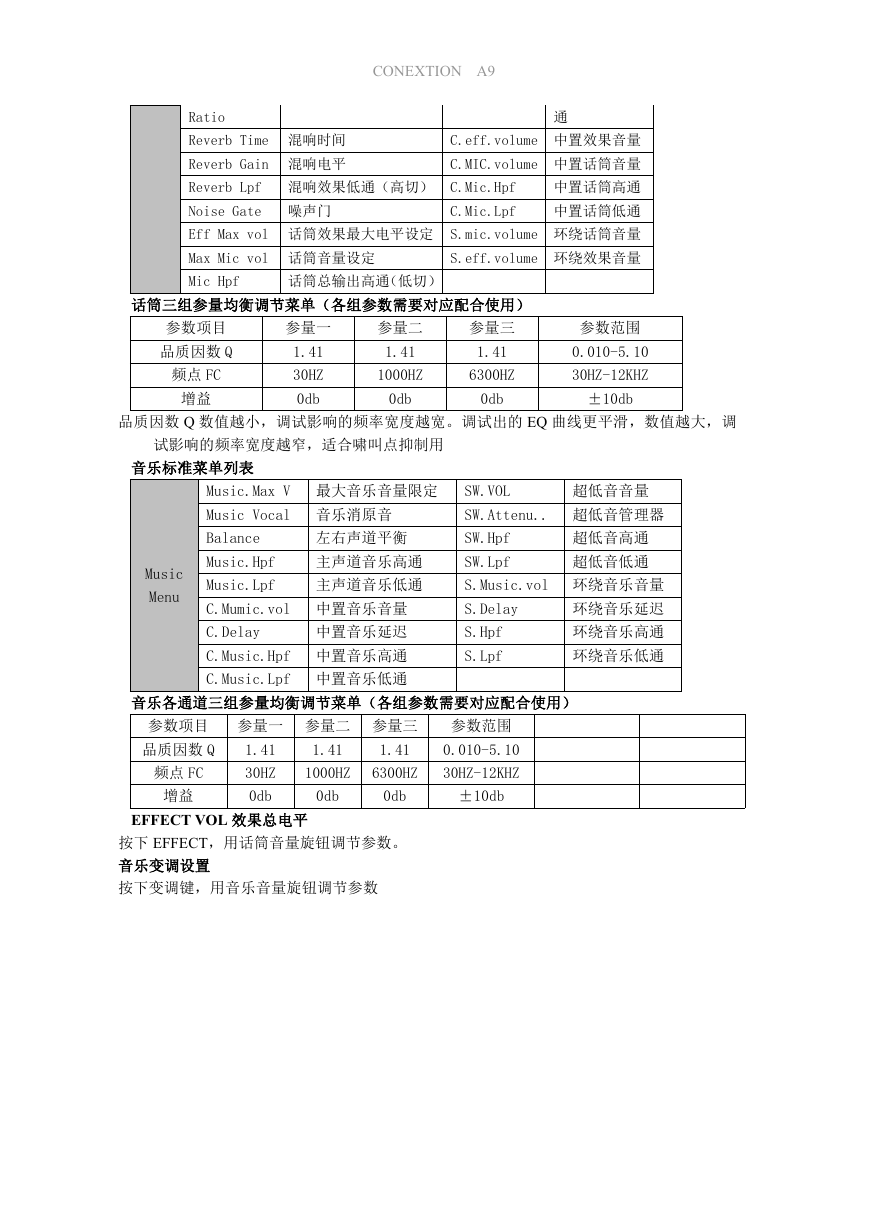

CONEXTION A9 Ratio Reverb Time 混响时间 Reverb Gain 混响电平 通 C.eff.volume 中置效果音量 C.MIC.volume 中置话筒音量 Reverb Lpf 混响效果低通（高切） C.Mic.Hpf 中置话筒高通 Noise Gate 噪声门 C.Mic.Lpf 中置话筒低通 Eff Max vol 话筒效果最大电平设定 S.mic.volume 环绕话筒音量 Max Mic vol 话筒音量设定 S.eff.volume 环绕效果音量 Mic Hpf 话筒总输出高通（低切） 话筒三组参量均衡调节菜单（各组参数需要对应配合使用） 参数项目 品质因数 Q 频点 FC 增益 参量一 1.41 30HZ 0db 参量二 1.41 1000HZ 0db 参量三 1.41 6300HZ 0db 参数范围 0.010-5.10 30HZ-12KHZ ±10db 品质因数 Q 数值越小，调试影响的频率宽度越宽。调试出的 EQ 曲线更平滑，数值越大，调 试影响的频率宽度越窄，适合啸叫点抑制用 音乐标准菜单列表 Music Menu Music.Max V 最大音乐音量限定 SW.VOL 超低音音量 Music Vocal 音乐消原音 SW.Attenu.. 超低音管理器 Balance Music.Hpf Music.Lpf 左右声道平衡 主声道音乐高通 SW.Hpf SW.Lpf 超低音高通 超低音低通 主声道音乐低通 S.Music.vol 环绕音乐音量 C.Mumic.vol 中置音乐音量 S.Delay C.Delay 中置音乐延迟 C.Music.Hpf 中置音乐高通 C.Music.Lpf 中置音乐低通 S.Hpf S.Lpf 环绕音乐延迟 环绕音乐高通 环绕音乐低通 音乐各通道三组参量均衡调节菜单（各组参数需要对应配合使用） 参数项目 参量一 参量二 参量三 参数范围 品质因数 Q 频点 FC 增益 1.41 30HZ 0db 1.41 1.41 0.010-5.10 1000HZ 6300HZ 30HZ-12KHZ 0db 0db ±10db EFFECT VOL 效果总电平 按下 EFFECT，用话筒音量旋钮调节参数。 音乐变调设置 按下变调键，用音乐音量旋钮调节参数
