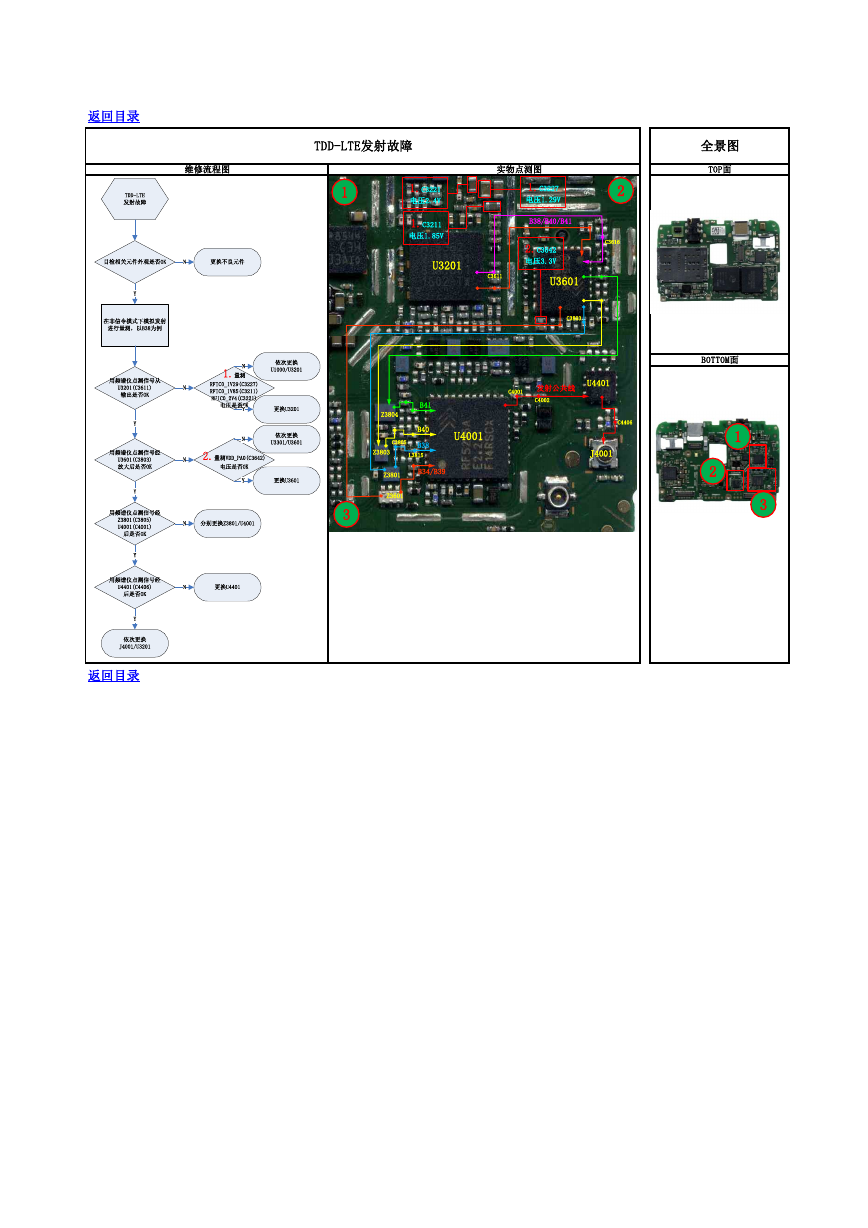

返回目录 TDD-LTE发射故障 维修流程图 实物点测图 全景图 TOP面 1.C3221 电压2.4V 1.C3211 电压1.85V U3201 1.C3227 电压1.29V B38/B40/B41 2.C3642 电压3.3V 2 C3616 C3611 U3601 C3803 C4001 发射公共线 C4002 U4401 C4406 J4001 U4001 Z3804 C3805 Z3803 B41 B40 B38 L3815 B34/B39 Z3801 Z3601 BOTTOM面 1 2 3 1 3 返回目录 TDD-LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B38为例用频谱仪点测信号从U3201(C3611)输出是否OK1.量测RFIC0_1V29(C3227)RFIC0_1V85(C3211)RFIC0_2V4(C3221)电压是否OK依次更换U1000/U3201用频谱仪点测信号经U3601(C3803)放大后是否OKNYYY更换U3201分别更换Z3801/U4001NN用频谱仪点测信号经Z3801(C3805)U4001(C4001)后是否OKN用频谱仪点测信号经U4401(C4406)后是否OK更换U4401YN依次更换J4001/U3201YY2.量测VDD_PA0(C3642)电压是否OKN依次更换U3301/U3601更换U3601NY
