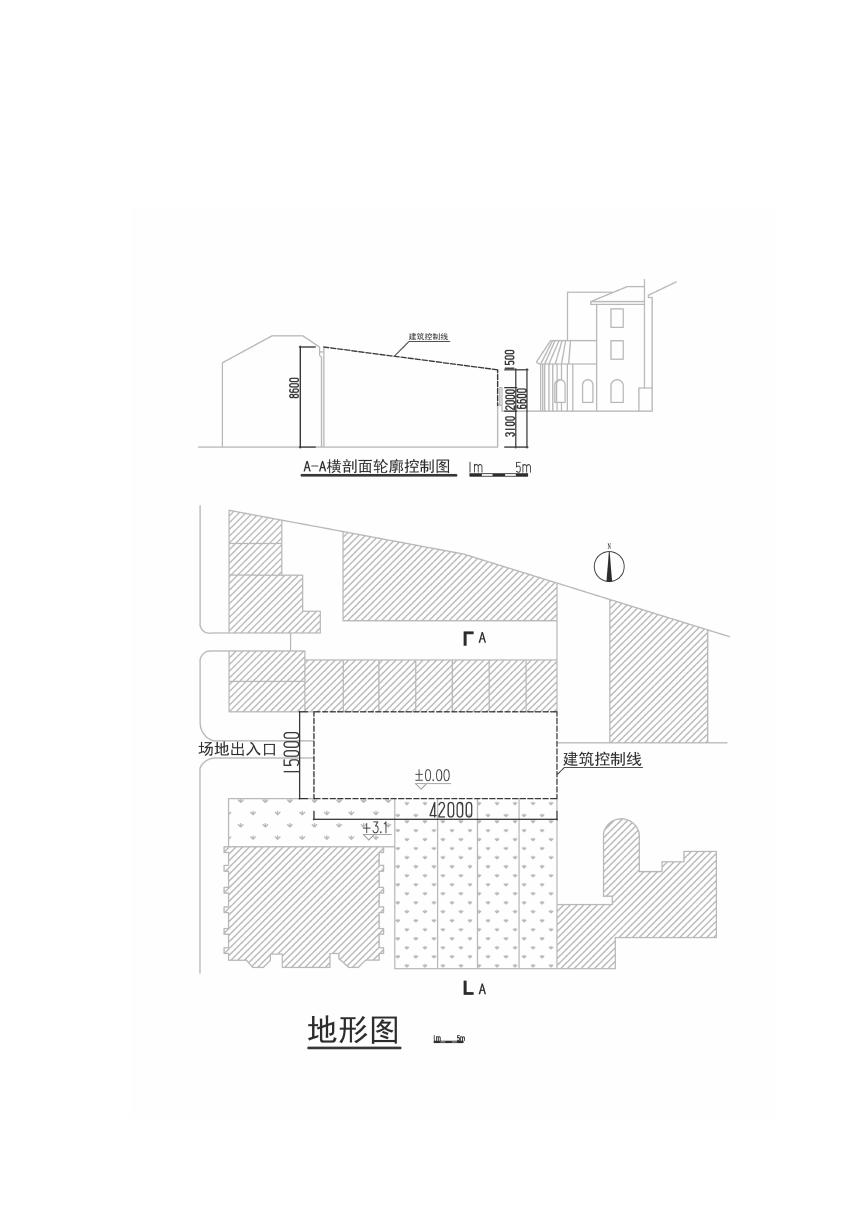

2013 年云南昆明理工大学建筑与城市设计作图考研真题 A 卷任务要求：设计一栋两层的院宅。院宅前部应设置入口庭院。院宅地形图和 A-A 横剖面轮廓控制图在第二页,注意平剖控制线，请勿越界。除院宅地形图中建筑控制线的西线外，两图的其他建筑控制线均可贴线设计。该地区的日照间距系数为 1，场地南侧建筑遮挡不考虑，但对有日照要求的空间，要考虑场地高差的遮挡。功能要求： 1 院宅出入口 2 个－主出入口以及从车库内部出入的次出入口，对应 2 个出入口的楼梯也要设置两部。 2 分层和面积主要空间一层入口庭院 135 ㎡；车库 45 ㎡；游泳池 60 ㎡（3mX20m）；主卧 36 ㎡；次卧三间，每间面积从 20 ㎡到 25 ㎡均可；客房 28 ㎡（含自用开放式厨房）。二层入口庭院上空 135 ㎡；工作室 65 ㎡；起居室 60 ㎡；书房 21 ㎡；厨房 60 ㎡；餐厅 40 ㎡。附属空间游泳池更衣及休息 20 ㎡；主卧男女更衣间两间，每间 10 ㎡；主卧卫生间 20 ㎡；次卧卫生间三间，每间 6 ㎡；客房卫生间 8 ㎡（含更衣区）。注：以上空间均直接服务于相应主要空间露台 60 ㎡。注：露台宜联系起居室和厨房 3 所有主要空间均要求对外直接采光，主卧和次卧共四间要求朝南（避开场地高差的遮挡）。 4 交通和内庭空间自己设定，面积应紧凑，主要空间建筑面积±不大于 10%。图纸要求：总平面图 1：500 ；一层、二层平面图 1：100 2 个纵剖面图及 1 个横剖面图 1：100 西立面图 1：100 轴测图或鸟瞰图任选其一以上图纸必须绘制，至于分析图则酌情绘制
