MIL-STD-1553B中文规范.pdf

发布时间：2022-05-29 发布人：admin 分类：说明书资料大小：0.83M 资料格式：pdf 举报版权申诉


第1页 / 共47页


第2页 / 共47页


第3页 / 共47页


第4页 / 共47页


第5页 / 共47页


第6页 / 共47页


第7页 / 共47页


第8页 / 共47页

范围

主题内容

使用范围

引用文件

定义说明

位 bit

位速率bit rate

脉冲编码调制 pluse code modulation(PCM)

字 word

消息 message

时分制多路传输 time division multiplexing(TDM)

半双工half duplex

指令/响应 command/response

方式代码 mode code

广播broadcast

异步操作 asynchronous operation

动态总线控制 dynamic bus control

多路传输数据总线（总线系统）multiplex data bus(data bus system)

终端 terminal

总线控制器 bus contrller (BC)

总线监控器 bus monitor(bm)

远程终端 remote terminal(RT)

子系统 subsystem

数据总线 data bus

余度数据总线 redundant data bus

总线活动监测 data bus activity monitor

一般要求

试验和操作要求

多路传输数据总线操作要求

特性

数据形式

位优先权

传输方法

调制

数据码

位传输数率

字长

字格式

指令字

同步头

远程终端地址段

发送/接收位

子地址/方式字段

数据字记数/方式代码字段

奇偶校验位

可任选的方式控制

动态总线控制（方式代码00000）

同步（方式代码00001）

发送上一状态字（方式代码00010）

启动自测试（方式代码00011）

发送器关闭（方式代码00100）

取消发送器关闭(方式代码00101)

禁止终端标志位(方式代码00110)

取消禁止终端标志位(方式代码00111)

复位远程终端(方式代码01000)

备用的方式代码(01001到01111)

发送矢量字(方式代码10000)

带数据字的同步(方式代码10001)

发送上一指令字(方式代码10010)

发送自检测字(方式代码10011)

选定的发送器关闭(方式代码10100)

取消选定的发送器关闭(方式代码10101)

备用的方式代码(10110到11111)

数据字

同步头

数据字段

奇偶校验位

状态字

同步头

远程终端地址字段

消息差错位

测试手段位

服务请求位

备用状态位

广播指令接收位

忙位

子系统标志位

动态总线控制接受位

终端标志位

奇偶校验位

状态字复位

消息格式

总线控制器向远程终端的传输

远程终端向总线控制器的传输

远程终端向远程终端的传输

不带数据字的方式指令

带数据字的方式指令(发送)

带数据字的方式指令(接收)

可任选的广播指令

总线控制器向各远程终端的广播传输(广播)

远程终端向各远程终端传输(广播)

不带数据字的方式指令(广播)

带数据字的方式指令(广播)

消息间间隔

响应时间

最小无响应超时

终端操作

公共操作

字的核实

传输连续性

超时暂停

总线活动监测

总线控制器操作

远程终端操作

操作

更换有效指令字

对于无效指令字

对于非法指令字

有效数据的接收

无效数据的接收

总线监控器操作

硬件特性

数据总线的特性

电缆

特性阻抗

电缆衰减

主电缆的末端

电缆短截线要求

变压器耦合方式

耦合变压器

耦合变压器输入阻抗

耦合变压器波形的完整性

耦合变压器的共模抑制

故障隔离要求

耦合变压器及隔离电阻的屏蔽要求

短截线的电压要求

直接耦合方式

故障隔离要求

电缆耦合要求

短截线电压要求

布线与布缆的电磁兼容性要求

终端特性

变压器耦合方式下的终端

终端的输出特性

输出电平

输出波形

输出噪声

输出对称性

终端的输入特性

输入波形的兼容性

共模抑制

输入阻抗

噪声抑制

直接耦合方式下的终端

终端的输出特性

输出电平

输出波形

输出噪声

输出对称性

终端的输入特性

输入波形的兼容性

共模抑制

输入阻抗

噪声抑制

余度数据总线的要求

电气隔离

故障隔离

双余度数据总线

数据总线的活动

更换有效指令字

附录 A

A1概述

A1.1余度

A1.2 总线控制器

A1.3 总线传输候选信号的选择

A1.4高可靠性要求

A1.5短截线连接

A1.6 广播选择方式的采用

A1.7 其他相关文件

A2 通用要求

A2.1 任选

A2.2 应用

A2.3 专有地址(4.3.3.5.1.2)

A2.4 方式码(4.3.3.5.1.7)

A2.4.1 子地址／方式字段(4.3.3.5.1.4)

A2.4.2 所需的方式代码(4.3.3.5.1.7)

A2.4.2.1 远程终端所需的方式代码

A2.4.2.2 总线控制器所需的方式代码

A2.4.3 复位远程终端(4.3.3.5.1.7.9)

A2.4.4 启动远程终端自测试(4.3.3.5.1.7.4)

A2.5 状态字位(4.3.3.5.3)

A2.5.1 信息内容

A2.5.2 状态位要求(4.3.3.5.3)

A2.5.3 忙位(4.3.3.5.3.8)

A2.6 广播(4.3.3.6.7)

A2.7数据环绕(4.3.3.5.1.4)

A2.8 消息格式(4.3.3.6)

A2.9 远程终端到远程终端核实(4.3.3.9)

A2.10 电气特性(4.5)

A2.10.1 屏蔽电缆(4.5.1.1)

A2.10.2 屏蔽(4.5.1)

A2.10.3连接器极性

A2.10.4 特性阻抗(4.5.1.2)

A2.10.5 短截线耦合(4.5.1.5)

A2.10.6 电源开／关噪声

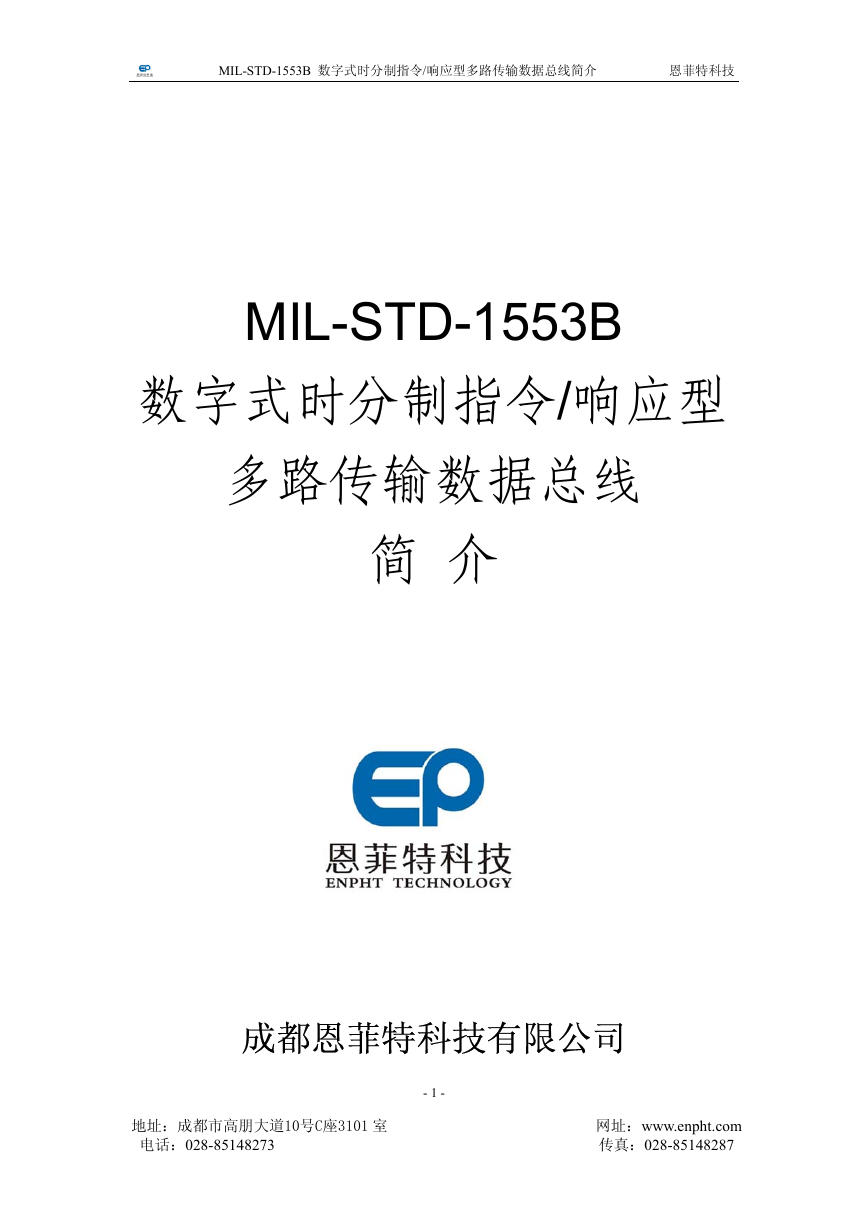

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介成都恩菲特科技有限公司地址：成都市高朋大道10号C座3101 室网址：www.enpht.com 电话：028-85148273 传真：028-85148287 - 1 -

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技目录范围 ............................................................................................................................................................................... 4 1 1.1 主题内容 ................................................................................................................4 1.2 使用范围 ................................................................................................................4 引用文件 ....................................................................................................................................................................... 4 2 定义说明 ....................................................................................................................................................................... 4 3 位 bit.......................................................................................................................4 3.1 位速率bit rate ........................................................................................................4 3.2 脉冲编码调制 pluse code modulation(PCM).............................................4 3.3 字 word ..................................................................................................................5 3.4 消息 message........................................................................................................5 3.5 时分制多路传输 time division multiplexing(TDM) ...................................5 3.6 半双工half duplex ................................................................................................5 3.7 指令/响应 command/response..........................................................................5 3.8 3.9 方式代码 mode code........................................................................................5 3.10 广播broadcast ........................................................................................................6 3.11 异步操作 asynchronous operation...................................................................6 3.12 动态总线控制 dynamic bus control................................................................6 3.13 多路传输数据总线（总线系统）multiplex data bus(data bus system)..6 3.14 终端 terminal ........................................................................................................6 3.15 总线控制器 bus contrller (BC) ........................................................................6 3.16 总线监控器 bus monitor(bm)...........................................................................6 3.17 远程终端 remote terminal(RT) ......................................................................7 3.18 子系统 subsystem................................................................................................7 3.19 数据总线 data bus ...............................................................................................7 3.20 余度数据总线 redundant data bus...................................................................7 3.21 总线活动监测 data bus activity monitor........................................................7 一般要求 ....................................................................................................................................................................... 7 4 4.1 试验和操作要求...................................................................................................7 4.2 多路传输数据总线操作要求............................................................................7 4.3 特性 .........................................................................................................................8 4.3.1 数据形式 ........................................................................................................8 4.3.2 位优先权 ........................................................................................................8 4.3.3 传输方法 ........................................................................................................9 终端操作.................................................................................................................24 4.4.1 公共操作.........................................................................................................24 4.4.2 总线控制器操作.............................................................................................25 4.4.3 远程终端操作.................................................................................................25 4.4.4 总线监控器操作.............................................................................................26 硬件特性.................................................................................................................27 4.5.1 数据总线的特性.............................................................................................27 4.5.2 终端特性.........................................................................................................31 4.4 4.5 - 2 -

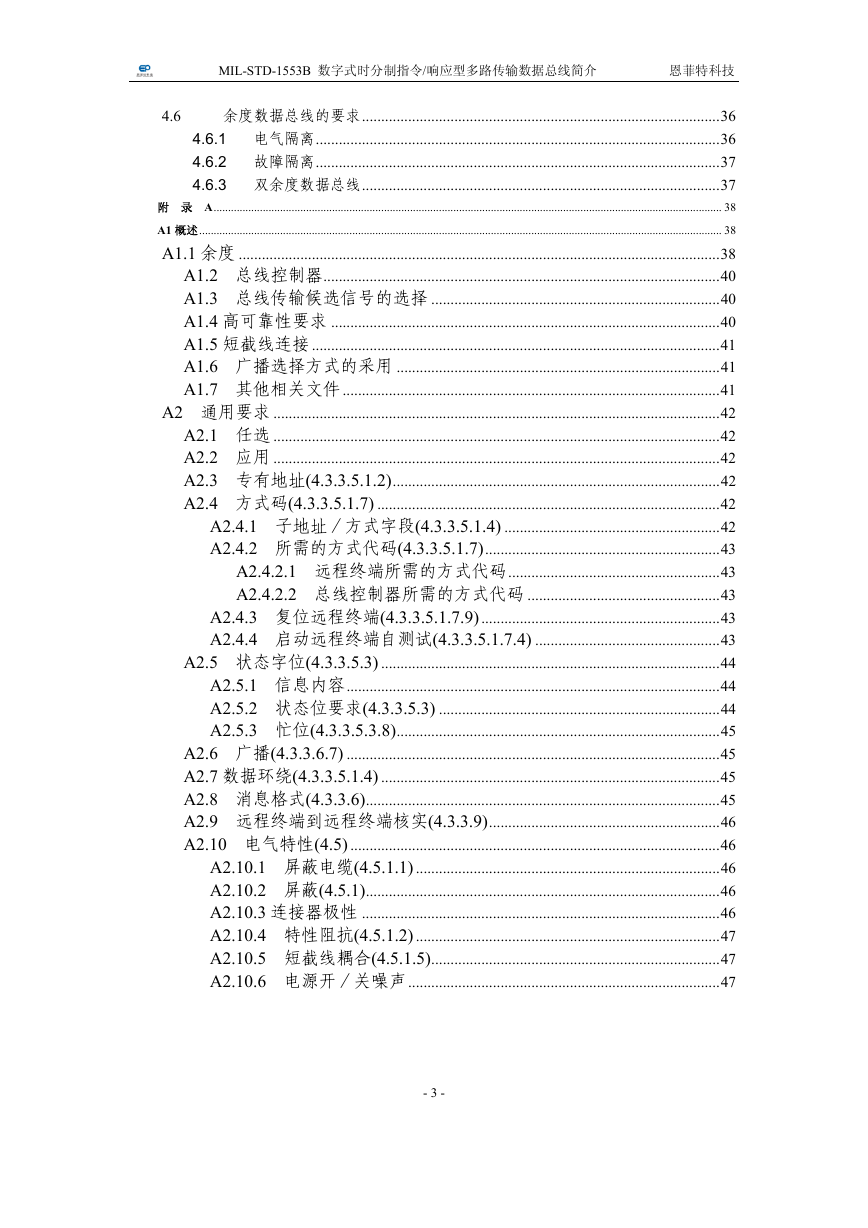

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 4.6 余度数据总线的要求.............................................................................................36 4.6.1 电气隔离.........................................................................................................36 4.6.2 故障隔离.........................................................................................................37 4.6.3 双余度数据总线.............................................................................................37 附录 A................................................................................................................................................................................ 38 A1 概述..................................................................................................................................................................................... 38 A1.1 余度 .............................................................................................................................38 A1.2 总线控制器.......................................................................................................40 A1.3 总线传输候选信号的选择 ...........................................................................40 A1.4 高可靠性要求 .....................................................................................................40 A1.5 短截线连接..........................................................................................................41 A1.6 广播选择方式的采用 ....................................................................................41 A1.7 其他相关文件 ..................................................................................................41 A2 通用要求 ....................................................................................................................42 A2.1 任选 ....................................................................................................................42 A2.2 应用 ....................................................................................................................42 A2.3 专有地址(4.3.3.5.1.2).....................................................................................42 A2.4 方式码(4.3.3.5.1.7) .........................................................................................42 A2.4.1 子地址／方式字段(4.3.3.5.1.4) ........................................................42 A2.4.2 所需的方式代码(4.3.3.5.1.7).............................................................43 A2.4.2.1 远程终端所需的方式代码.......................................................43 A2.4.2.2 总线控制器所需的方式代码 ..................................................43 A2.4.3 复位远程终端(4.3.3.5.1.7.9) ..............................................................43 A2.4.4 启动远程终端自测试(4.3.3.5.1.7.4) ................................................43 A2.5 状态字位(4.3.3.5.3) ........................................................................................44 A2.5.1 信息内容.................................................................................................44 A2.5.2 状态位要求(4.3.3.5.3) .........................................................................44 A2.5.3 忙位(4.3.3.5.3.8)....................................................................................45 A2.6 广播(4.3.3.6.7) .................................................................................................45 A2.7 数据环绕(4.3.3.5.1.4) ........................................................................................45 A2.8 消息格式(4.3.3.6)............................................................................................45 A2.9 远程终端到远程终端核实(4.3.3.9)............................................................46 A2.10 电气特性(4.5) ................................................................................................46 A2.10.1 屏蔽电缆(4.5.1.1) ...............................................................................46 A2.10.2 屏蔽(4.5.1)............................................................................................46 A2.10.3 连接器极性 .............................................................................................46 A2.10.4 特性阻抗(4.5.1.2) ...............................................................................47 A2.10.5 短截线耦合(4.5.1.5)...........................................................................47 A2.10.6 电源开／关噪声.................................................................................47 - 3 -

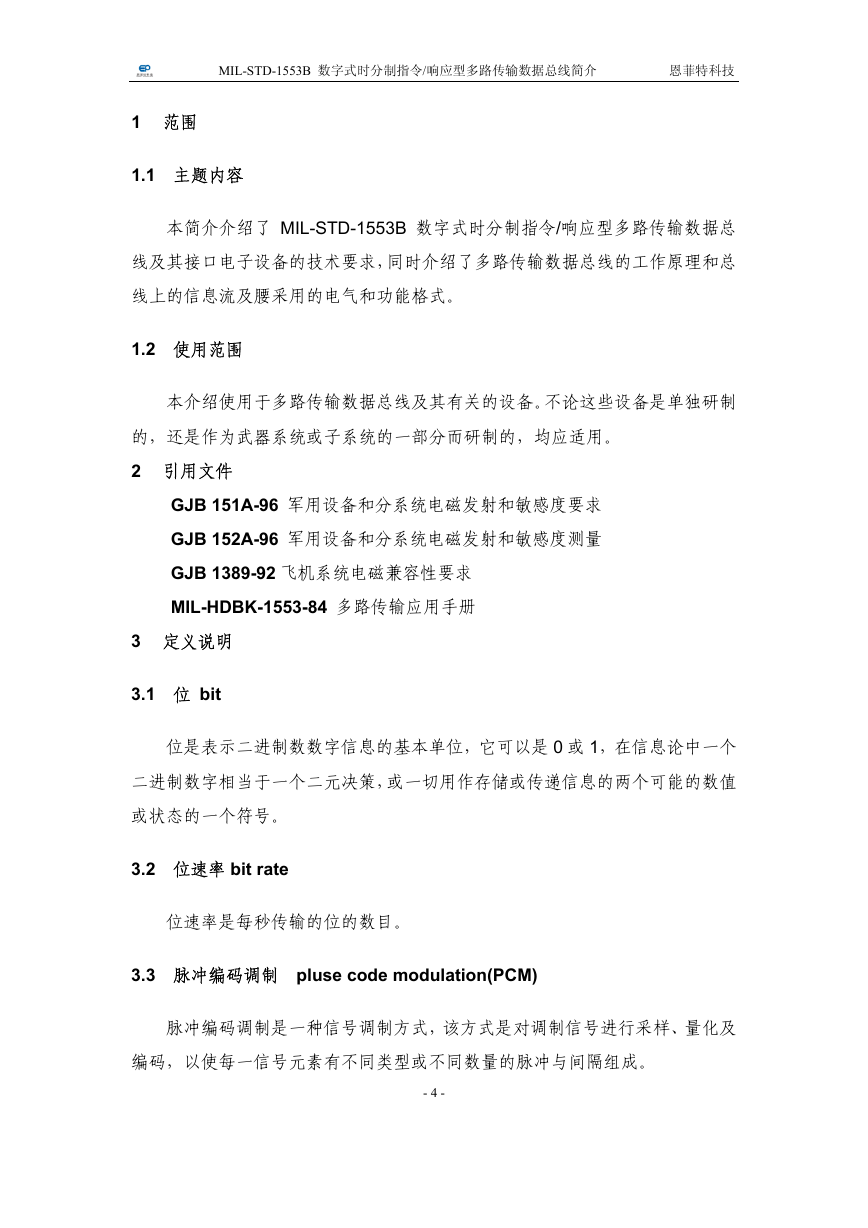

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 1 范围 1.1 主题内容本简介介绍了 MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线及其接口电子设备的技术要求，同时介绍了多路传输数据总线的工作原理和总线上的信息流及腰采用的电气和功能格式。 1.2 使用范围本介绍使用于多路传输数据总线及其有关的设备。不论这些设备是单独研制的，还是作为武器系统或子系统的一部分而研制的，均应适用。 2 引用文件 GJB 151A-96 军用设备和分系统电磁发射和敏感度要求 GJB 152A-96 军用设备和分系统电磁发射和敏感度测量 GJB 1389-92 飞机系统电磁兼容性要求 MIL-HDBK-1553-84 多路传输应用手册 3 定义说明 3.1 位 bit 位是表示二进制数数字信息的基本单位，它可以是 0 或 1，在信息论中一个二进制数字相当于一个二元决策，或一切用作存储或传递信息的两个可能的数值或状态的一个符号。 3.2 位速率 bit rate 位速率是每秒传输的位的数目。 3.3 脉冲编码调制 pluse code modulation(PCM) 脉冲编码调制是一种信号调制方式，该方式是对调制信号进行采样、量化及编码，以使每一信号元素有不同类型或不同数量的脉冲与间隔组成。 - 4 -

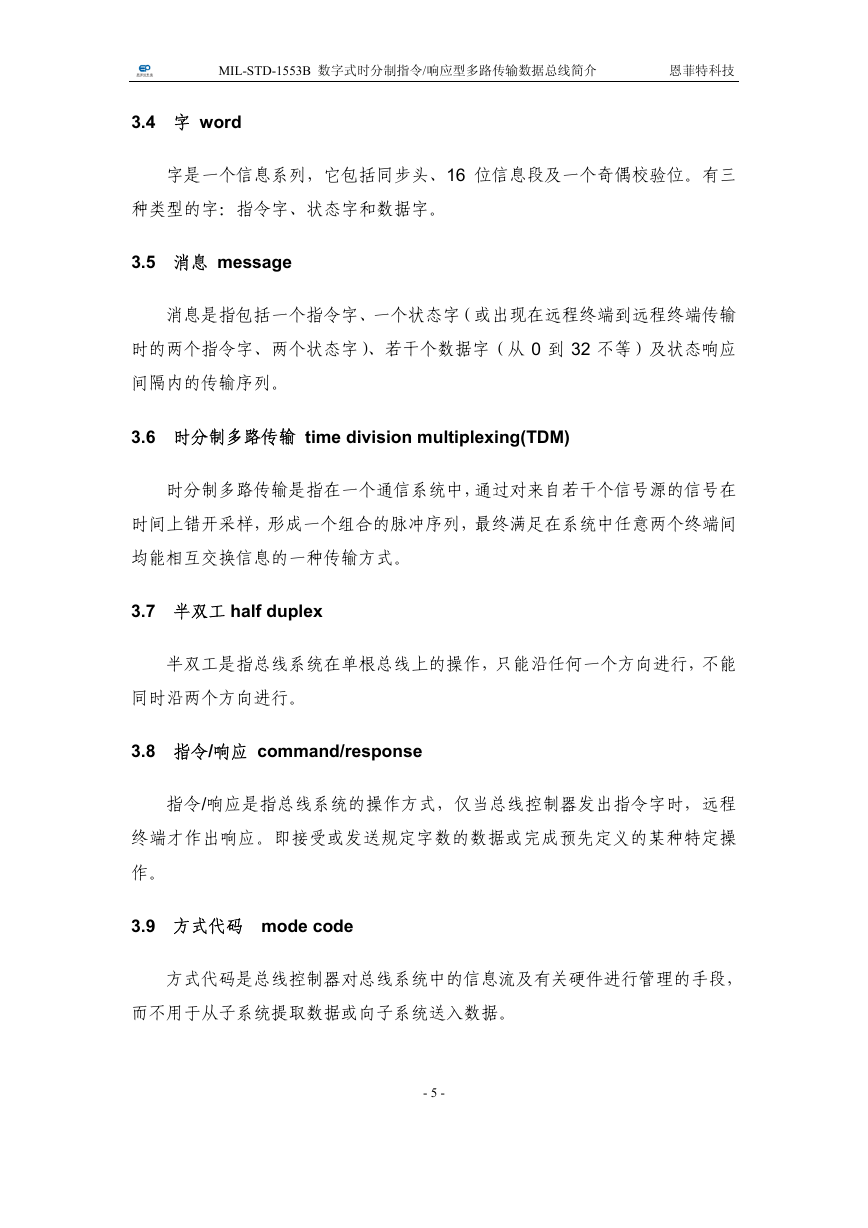

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 3.4 字 word 字是一个信息系列，它包括同步头、16 位信息段及一个奇偶校验位。有三种类型的字：指令字、状态字和数据字。 3.5 消息 message 消息是指包括一个指令字、一个状态字（或出现在远程终端到远程终端传输时的两个指令字、两个状态字）、若干个数据字（从 0 到 32 不等）及状态响应间隔内的传输序列。 3.6 时分制多路传输 time division multiplexing(TDM) 时分制多路传输是指在一个通信系统中，通过对来自若干个信号源的信号在时间上错开采样，形成一个组合的脉冲序列，最终满足在系统中任意两个终端间均能相互交换信息的一种传输方式。 3.7 半双工 half duplex 半双工是指总线系统在单根总线上的操作，只能沿任何一个方向进行，不能同时沿两个方向进行。 3.8 指令/响应 command/response 指令/响应是指总线系统的操作方式，仅当总线控制器发出指令字时，远程终端才作出响应。即接受或发送规定字数的数据或完成预先定义的某种特定操作。 3.9 方式代码 mode code 方式代码是总线控制器对总线系统中的信息流及有关硬件进行管理的手段，而不用于从子系统提取数据或向子系统送入数据。 - 5 -

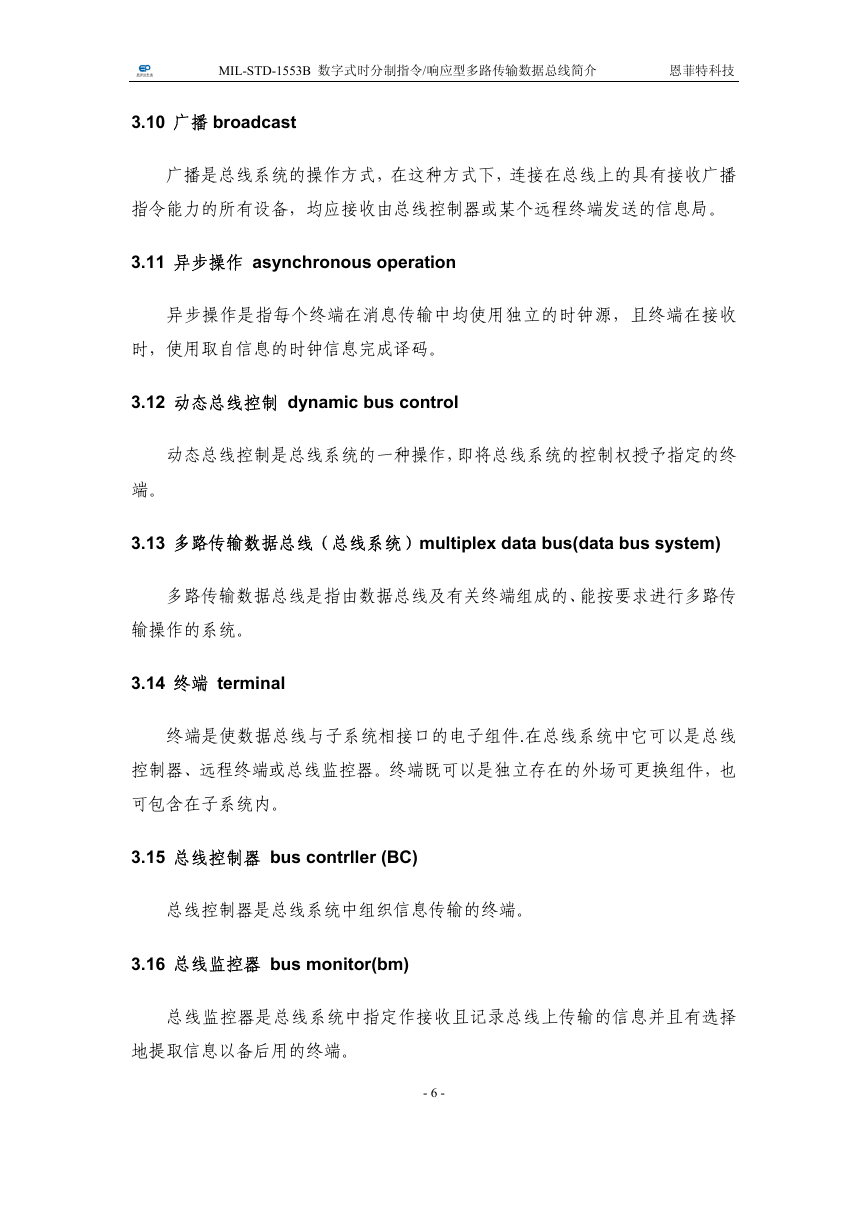

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 3.10 广播 broadcast 广播是总线系统的操作方式，在这种方式下，连接在总线上的具有接收广播指令能力的所有设备，均应接收由总线控制器或某个远程终端发送的信息局。 3.11 异步操作 asynchronous operation 异步操作是指每个终端在消息传输中均使用独立的时钟源，且终端在接收时，使用取自信息的时钟信息完成译码。 3.12 动态总线控制 dynamic bus control 动态总线控制是总线系统的一种操作，即将总线系统的控制权授予指定的终端。 3.13 多路传输数据总线（总线系统）multiplex data bus(data bus system) 多路传输数据总线是指由数据总线及有关终端组成的、能按要求进行多路传输操作的系统。 3.14 终端 terminal 终端是使数据总线与子系统相接口的电子组件.在总线系统中它可以是总线控制器、远程终端或总线监控器。终端既可以是独立存在的外场可更换组件，也可包含在子系统内。 3.15 总线控制器 bus contrller (BC) 总线控制器是总线系统中组织信息传输的终端。 3.16 总线监控器 bus monitor(bm) 总线监控器是总线系统中指定作接收且记录总线上传输的信息并且有选择地提取信息以备后用的终端。 - 6 -

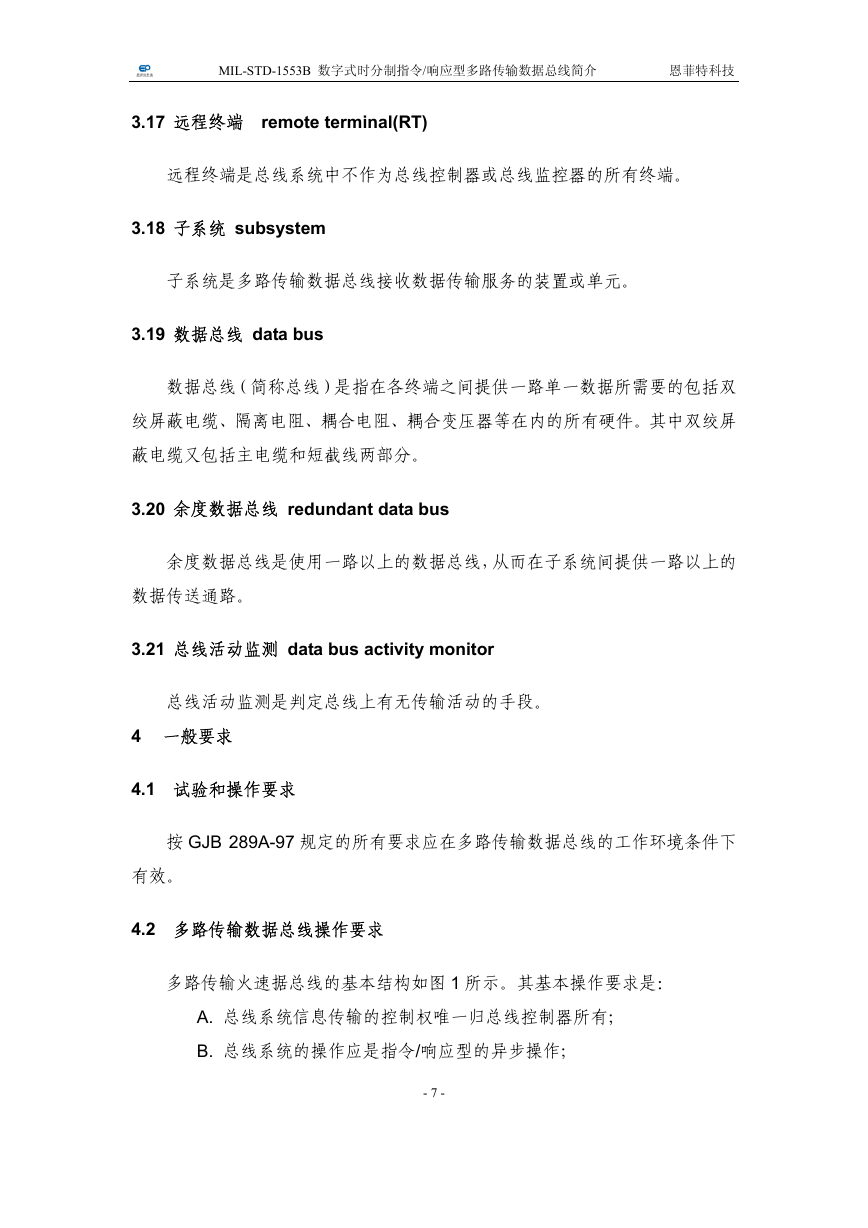

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 3.17 远程终端 remote terminal(RT) 远程终端是总线系统中不作为总线控制器或总线监控器的所有终端。 3.18 子系统 subsystem 子系统是多路传输数据总线接收数据传输服务的装置或单元。 3.19 数据总线 data bus 数据总线（简称总线）是指在各终端之间提供一路单一数据所需要的包括双绞屏蔽电缆、隔离电阻、耦合电阻、耦合变压器等在内的所有硬件。其中双绞屏蔽电缆又包括主电缆和短截线两部分。 3.20 余度数据总线 redundant data bus 余度数据总线是使用一路以上的数据总线，从而在子系统间提供一路以上的数据传送通路。 3.21 总线活动监测 data bus activity monitor 总线活动监测是判定总线上有无传输活动的手段。 4 一般要求 4.1 试验和操作要求按 GJB 289A-97 规定的所有要求应在多路传输数据总线的工作环境条件下有效。 4.2 多路传输数据总线操作要求多路传输火速据总线的基本结构如图 1 所示。其基本操作要求是： A. 总线系统信息传输的控制权唯一归总线控制器所有； B. 总线系统的操作应是指令/响应型的异步操作； - 7 -

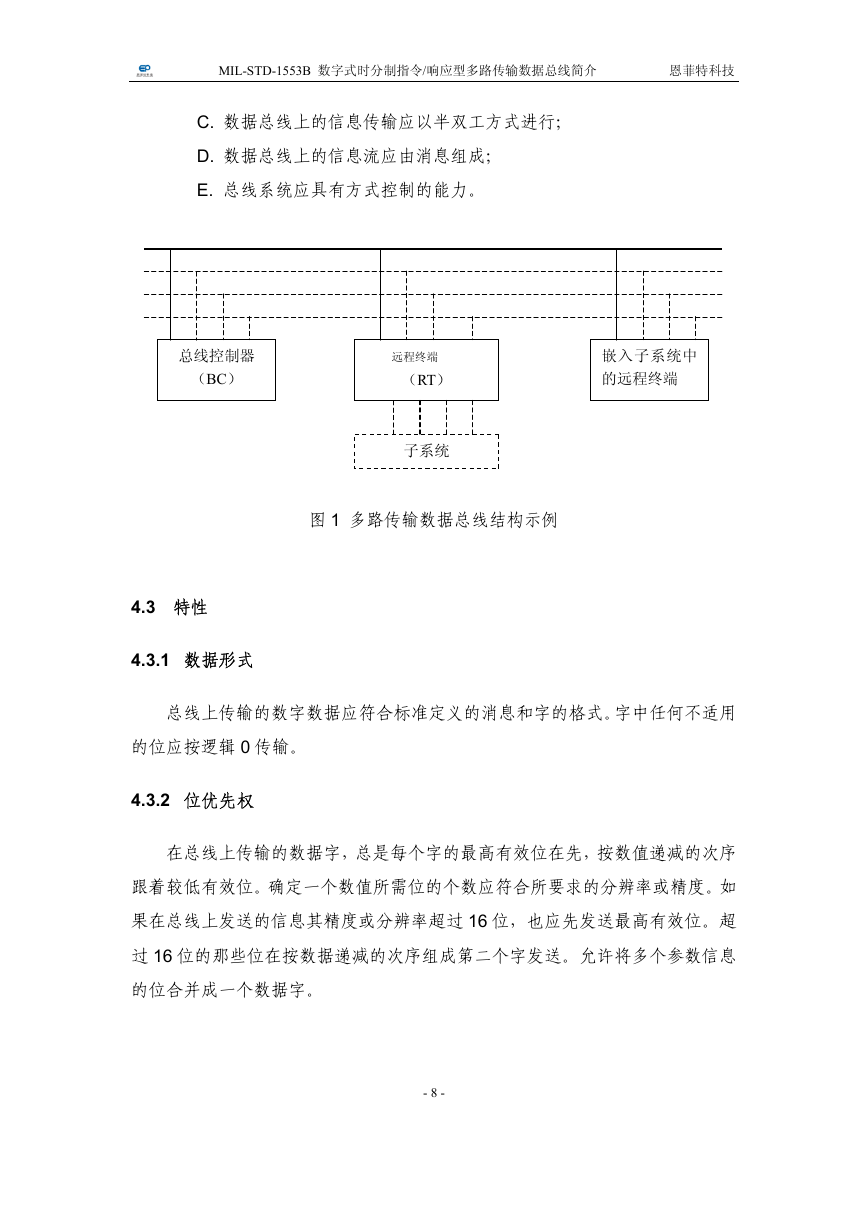

MIL-STD-1553B 数字式时分制指令/响应型多路传输数据总线简介恩菲特科技 C. 数据总线上的信息传输应以半双工方式进行； D. 数据总线上的信息流应由消息组成； E. 总线系统应具有方式控制的能力。总线控制器（BC） 4.3 特性 4.3.1 数据形式嵌入子系统中的远程终端远程终端（RT）子系统图 1 多路传输数据总线结构示例总线上传输的数字数据应符合标准定义的消息和字的格式。字中任何不适用的位应按逻辑 0 传输。 4.3.2 位优先权在总线上传输的数据字，总是每个字的最高有效位在先，按数值递减的次序跟着较低有效位。确定一个数值所需位的个数应符合所要求的分辨率或精度。如果在总线上发送的信息其精度或分辨率超过 16 位，也应先发送最高有效位。超过 16 位的那些位在按数据递减的次序组成第二个字发送。允许将多个参数信息的位合并成一个数据字。 - 8 -
