Jolimark映美打印机-BP-1000K说明书.pdf

发布时间：2022-05-19 发布人：admin 分类：说明书资料大小：1.86M 资料格式：pdf 举报版权申诉

第1页 / 共41页

第2页 / 共41页

第3页 / 共41页

第4页 / 共41页

第5页 / 共41页

第6页 / 共41页

第7页 / 共41页

第8页 / 共41页

安全指引

第一章产品特点

第二章检查与安装

2.1 开箱检查

2.2 拆除保护材料

2.3 检查部件

2.4 安装打印机

2.4.1 选择适当安装位置

2.4.2 安装手轮

2.4.3 安装色带

2.5 连接计算机

2.5.1 并口电缆的连接

2.5.2 USB电缆的连接

2.5.3 串口电缆的连接

2.6 连接打印机电源

2.7 安装打印机驱动程序

第三章纸张处理

3.1 纸张切换

3.2 安装单页纸

3.3 装入银行存折

3.4 装入证本

3.5 安装连续纸

3.6 撕连续纸

第四章控制面板

4.1 控制面板按键、指示灯与液晶显示屏

4.2 控制面板的基本操作方法

4.3 液晶显示屏待机状态显示

4.4 使用菜单设置系统

4.4.1 更改打印机当前菜单设置

4.4.2 打印当前设置

4.4.3 菜单选项名词解释

4.4.4 恢复出厂设置

4.5 调整页面的起始打印位置

4.6 调整撕纸位置

4.7 使用打印机自检功能

第五章维护及故障排除

5.1 清理打印机

5.2 故障及解决方法

5.3 控制面板上的错误信息指示

第六章纸张规格

6.1 单页纸打印区域

6.2 连续纸可打印区域

6.3 存折打印区域

附录A 技术规格

A.1 技术数据

A.2 并行接口

A.3 USB 接口

A.4 串行接口

A.5 打印注意事项

BP-1000K

BP-1000K 用户手册安全指引请在使用本产品前仔细阅读本手册，不要执行本手册中没有明确说明的操作。未经授权的操作会导致错误或意外。制造商对因错误操作而导致打印机出现的任何问题均不负责。请严格遵守标示在打印机上的所有警告和指导。如果刚使用过打印机，打印头可能很热，请勿触碰打印头。安装连续纸的时候不要把手指放在拖纸器链齿盖的下面。请勿带电或用酒精等化学用品清洁打印机。如需清洁，请先把电源插头拔下，用微湿的柔软布料擦拭。请勿在容易被液体溅到的地方使用打印机。请勿堵塞机壳上的小槽或开孔。不要把打印机放在睡床、沙发、地毯或其它类似物品的表面，以防堵塞通风孔。如果打印机被置于比较拥挤的环境中工作，应采取相应的通风措施。打开包装之前，应考虑好放置打印机的位置。应选择一个平稳的台面或坚固的打印机台架，并要确保打印机周围有足够的空间，以便纸张容易进出。避免与其他大功率电器或容易引起电压波动的电器设备使用同一交流电源插座。将整个计算机系统远离可能引起电磁干扰的器件，例如扬声器或无线电元件。请勿把电源线放在容易被踩到的地方。如果电源线或电源插头已破损或断裂，请马上停止使用并更换新部件。避免把打印机放在温度和湿度变化较大的地方，如：阳光直射、靠近热源、多尘或多油烟的地方。为防止触电或引起短路，请勿把任何物体从打印机通风孔推入机体内。请勿自行检修打印机，或打开打印机的外壳，以免触电或产生其它危险。如需检修应找专业维修人员。在不用打印机时，应关闭打印机电源并拔掉电源线。外接插座应安装在接近打印机的地方。出现以下情况时，请拔掉打印机电源线，并与专业维修人员联系： A：当电缆或插头损坏、磨损时。 B：当有液体溅入机内时。 C：当打印机被雨淋湿或进水时。 D：当遵从操作手册操作，机器却不能正常工作时。 E：当机器被摔落，造成机壳损坏时。 F：当打印机特性明显变坏，需要维修时。注：本手册内容如有更改，恕不另行通知。 * 本产品所有部件均为可回收设计，当用户需要废弃本产品时，本公司负责无偿回收，具体处理方法请联系本公司售后服务部。 - i -

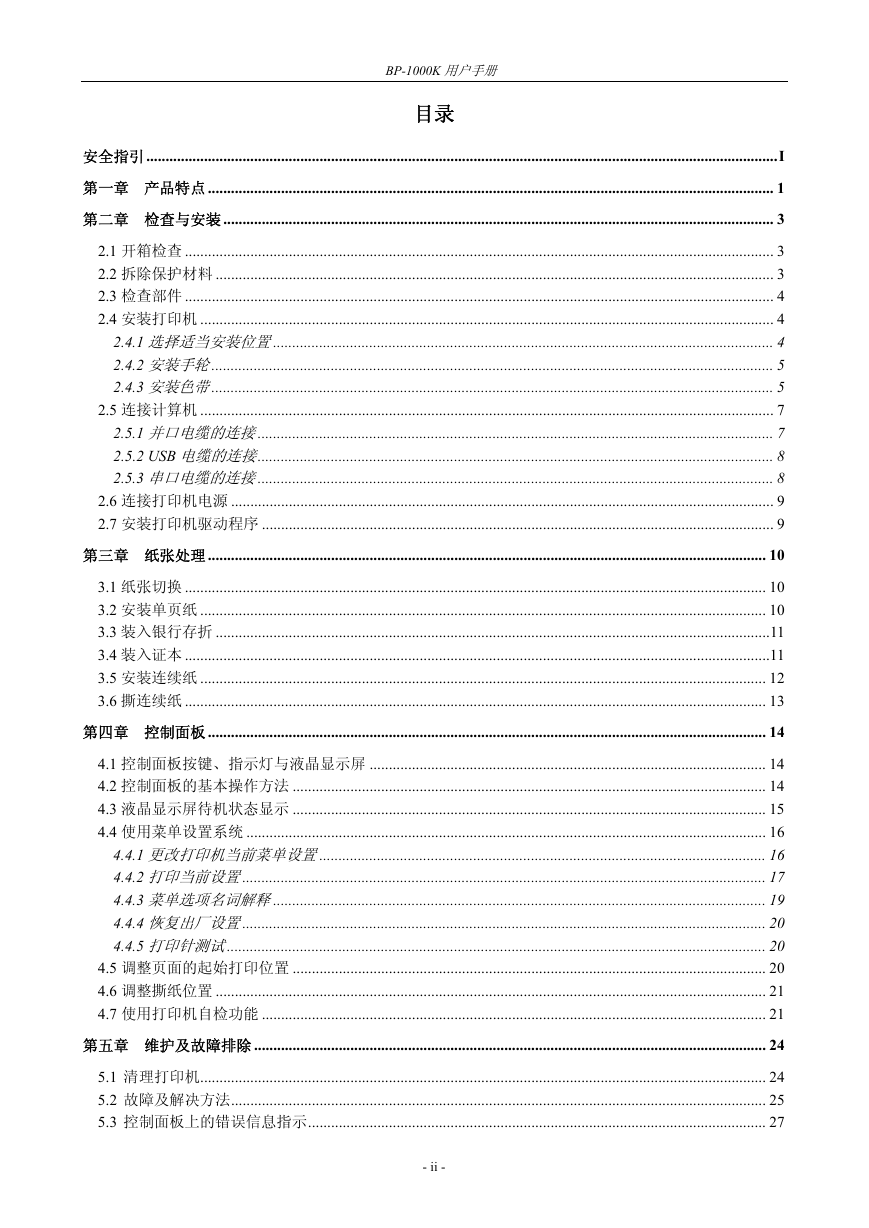

BP-1000K 用户手册目录安全指引 ....................................................................................................................................................................I 第一章产品特点 ................................................................................................................................................... 1 第二章检查与安装 ............................................................................................................................................... 3 2.1 开箱检查 ......................................................................................................................................................... 3 2.2 拆除保护材料 ................................................................................................................................................. 3 2.3 检查部件 ......................................................................................................................................................... 4 2.4 安装打印机 ..................................................................................................................................................... 4 2.4.1 选择适当安装位置.................................................................................................................................. 4 2.4.2 安装手轮.................................................................................................................................................. 5 2.4.3 安装色带.................................................................................................................................................. 5 2.5 连接计算机 ..................................................................................................................................................... 7 2.5.1 并口电缆的连接...................................................................................................................................... 7 2.5.2 USB 电缆的连接...................................................................................................................................... 8 2.5.3 串口电缆的连接...................................................................................................................................... 8 2.6 连接打印机电源 ............................................................................................................................................. 9 2.7 安装打印机驱动程序 ..................................................................................................................................... 9 第三章纸张处理 ................................................................................................................................................. 10 3.1 纸张切换 ....................................................................................................................................................... 10 3.2 安装单页纸 ................................................................................................................................................... 10 3.3 装入银行存折 ................................................................................................................................................11 3.4 装入证本 ........................................................................................................................................................11 3.5 安装连续纸 ................................................................................................................................................... 12 3.6 撕连续纸 ....................................................................................................................................................... 13 第四章控制面板 ................................................................................................................................................. 14 4.1 控制面板按键、指示灯与液晶显示屏 ....................................................................................................... 14 4.2 控制面板的基本操作方法 ........................................................................................................................... 14 4.3 液晶显示屏待机状态显示 ........................................................................................................................... 15 4.4 使用菜单设置系统 ....................................................................................................................................... 16 4.4.1 更改打印机当前菜单设置.................................................................................................................... 16 4.4.2 打印当前设置........................................................................................................................................ 17 4.4.3 菜单选项名词解释................................................................................................................................ 19 4.4.4 恢复出厂设置........................................................................................................................................ 20 4.4.5 打印针测试............................................................................................................................................ 20 4.5 调整页面的起始打印位置 ........................................................................................................................... 20 4.6 调整撕纸位置 ............................................................................................................................................... 21 4.7 使用打印机自检功能 ................................................................................................................................... 21 第五章维护及故障排除 ..................................................................................................................................... 24 5.1 清理打印机................................................................................................................................................... 24 5.2 故障及解决方法........................................................................................................................................... 25 5.3 控制面板上的错误信息指示....................................................................................................................... 27 - ii -

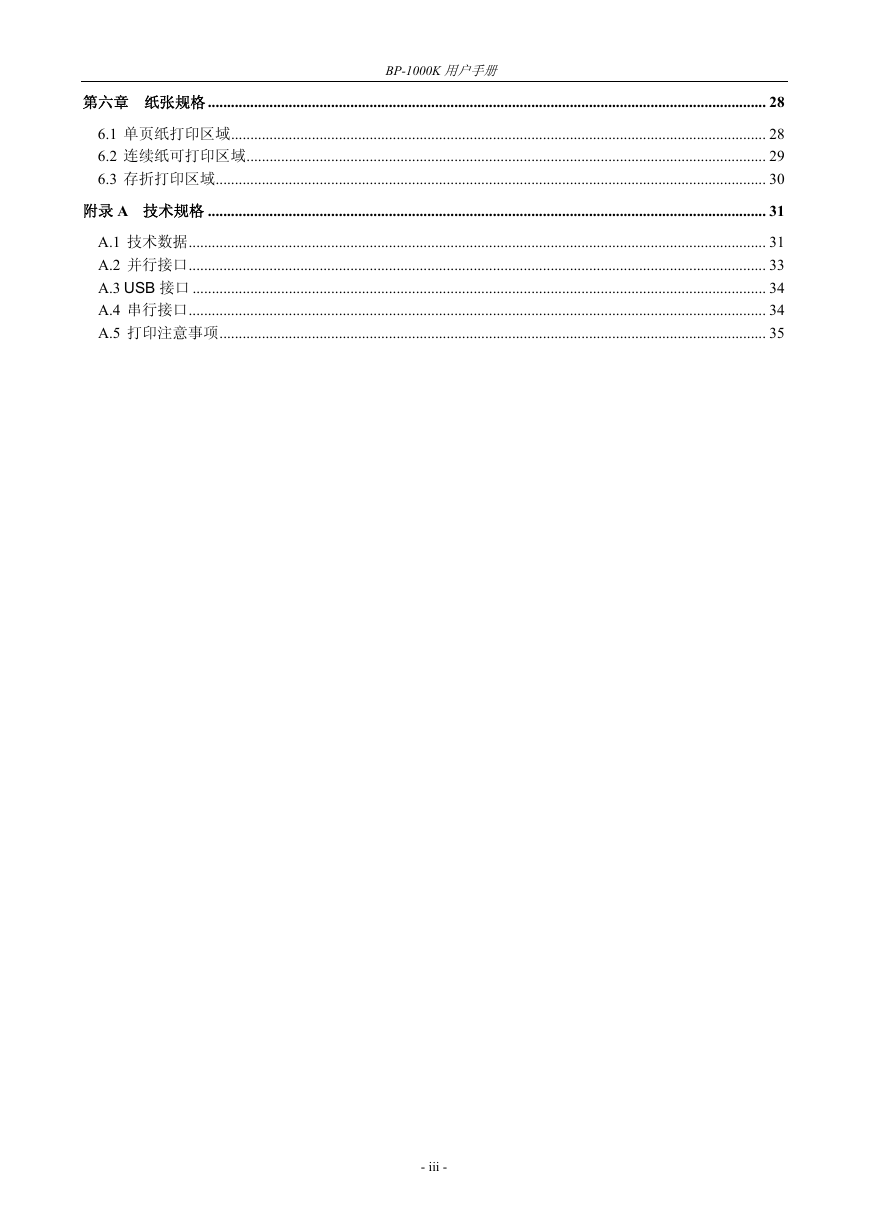

BP-1000K 用户手册第六章纸张规格 ................................................................................................................................................. 28 6.1 单页纸打印区域........................................................................................................................................... 28 6.2 连续纸可打印区域....................................................................................................................................... 29 6.3 存折打印区域............................................................................................................................................... 30 附录 A 技术规格 ................................................................................................................................................. 31 A.1 技术数据...................................................................................................................................................... 31 A.2 并行接口...................................................................................................................................................... 33 A.3 USB 接口 ..................................................................................................................................................... 34 A.4 串行接口...................................................................................................................................................... 34 A.5 打印注意事项.............................................................................................................................................. 35 - iii -

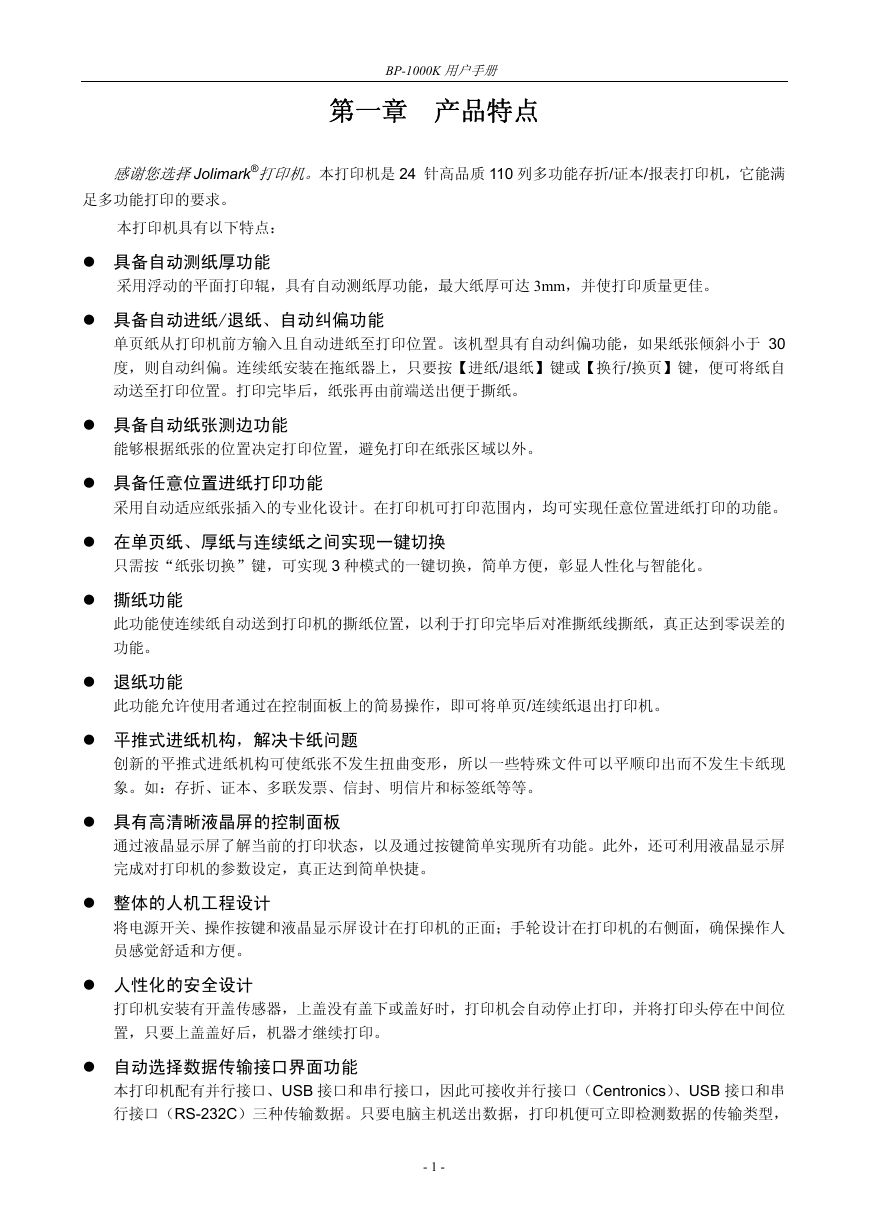

BP-1000K 用户手册第一章产品特点感谢您选择Jolimark®打印机。本打印机是 24 针高品质 110 列多功能存折/证本/报表打印机，它能满足多功能打印的要求。本打印机具有以下特点：具备自动测纸厚功能采用浮动的平面打印辊，具有自动测纸厚功能，最大纸厚可达 3mm，并使打印质量更佳。具备自动进纸/退纸、自动纠偏功能单页纸从打印机前方输入且自动进纸至打印位置。该机型具有自动纠偏功能，如果纸张倾斜小于 30 度，则自动纠偏。连续纸安装在拖纸器上，只要按【进纸/退纸】键或【换行/换页】键，便可将纸自动送至打印位置。打印完毕后，纸张再由前端送出便于撕纸。具备自动纸张测边功能能够根据纸张的位置决定打印位置，避免打印在纸张区域以外。具备任意位置进纸打印功能采用自动适应纸张插入的专业化设计。在打印机可打印范围内，均可实现任意位置进纸打印的功能。在单页纸、厚纸与连续纸之间实现一键切换只需按“纸张切换”键，可实现 3 种模式的一键切换，简单方便，彰显人性化与智能化。撕纸功能此功能使连续纸自动送到打印机的撕纸位置，以利于打印完毕后对准撕纸线撕纸，真正达到零误差的功能。退纸功能此功能允许使用者通过在控制面板上的简易操作，即可将单页/连续纸退出打印机。平推式进纸机构，解决卡纸问题创新的平推式进纸机构可使纸张不发生扭曲变形，所以一些特殊文件可以平顺印出而不发生卡纸现象。如：存折、证本、多联发票、信封、明信片和标签纸等等。具有高清晰液晶屏的控制面板通过液晶显示屏了解当前的打印状态，以及通过按键简单实现所有功能。此外，还可利用液晶显示屏完成对打印机的参数设定，真正达到简单快捷。整体的人机工程设计将电源开关、操作按键和液晶显示屏设计在打印机的正面；手轮设计在打印机的右侧面，确保操作人员感觉舒适和方便。人性化的安全设计打印机安装有开盖传感器，上盖没有盖下或盖好时，打印机会自动停止打印，并将打印头停在中间位置，只要上盖盖好后，机器才继续打印。自动选择数据传输接口界面功能本打印机配有并行接口、USB 接口和串行接口，因此可接收并行接口（Centronics）、USB 接口和串行接口（RS-232C）三种传输数据。只要电脑主机送出数据，打印机便可立即检测数据的传输类型， - 1 -

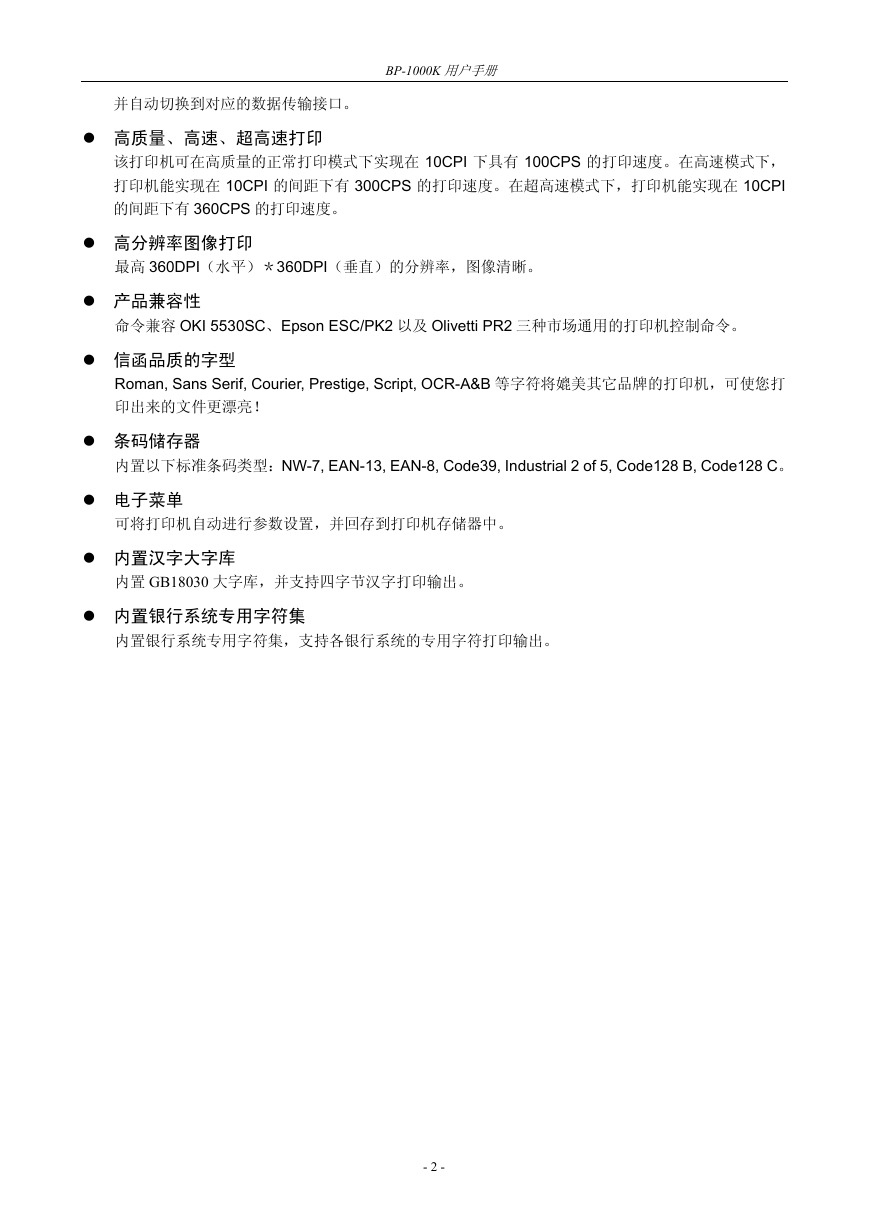

BP-1000K 用户手册并自动切换到对应的数据传输接口。高质量、高速、超高速打印该打印机可在高质量的正常打印模式下实现在 10CPI 下具有 100CPS 的打印速度。在高速模式下，打印机能实现在 10CPI 的间距下有 300CPS 的打印速度。在超高速模式下，打印机能实现在 10CPI 的间距下有 360CPS 的打印速度。高分辨率图像打印最高 360DPI（水平）＊360DPI（垂直）的分辨率，图像清晰。产品兼容性命令兼容 OKI 5530SC、Epson ESC/PK2 以及 Olivetti PR2 三种市场通用的打印机控制命令。信函品质的字型 Roman, Sans Serif, Courier, Prestige, Script, OCR-A&B 等字符将媲美其它品牌的打印机，可使您打印出来的文件更漂亮！条码储存器内置以下标准条码类型：NW-7, EAN-13, EAN-8, Code39, Industrial 2 of 5, Code128 B, Code128 C。电子菜单可将打印机自动进行参数设置，并回存到打印机存储器中。内置汉字大字库内置 GB18030 大字库，并支持四字节汉字打印输出。内置银行系统专用字符集内置银行系统专用字符集，支持各银行系统的专用字符打印输出。 - 2 -

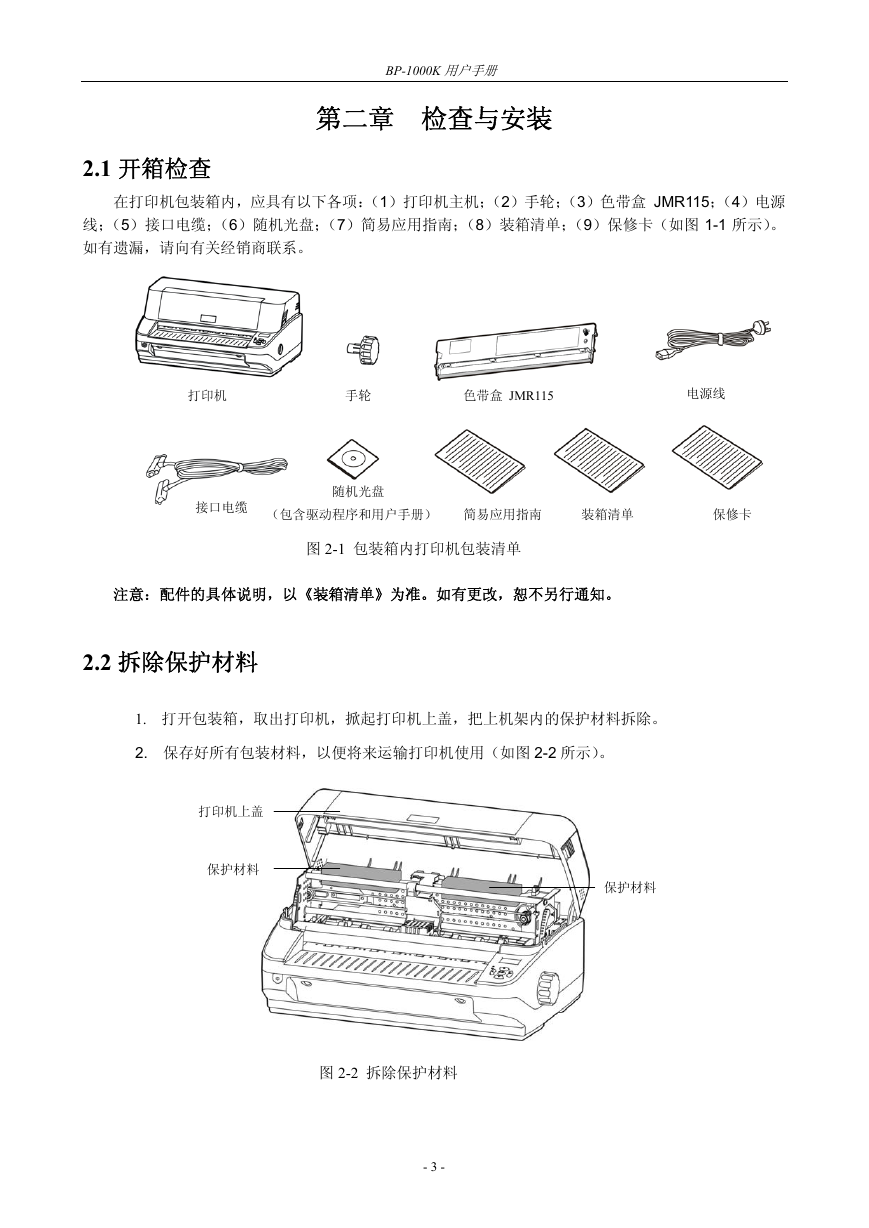

BP-1000K 用户手册第二章检查与安装 2.1 开箱检查在打印机包装箱内，应具有以下各项：（1）打印机主机；（2）手轮；（3）色带盒 JMR115；（4）电源线；（5）接口电缆；（6）随机光盘；（7）简易应用指南；（8）装箱清单；（9）保修卡（如图 1-1 所示）。如有遗漏，请向有关经销商联系。打印机接口电缆（包含驱动程序和用户手册）随机光盘图 2-1 包装箱内打印机包装清单手轮色带盒 JMR115 电源线简易应用指南装箱清单保修卡注意：配件的具体说明，以《装箱清单》为准。如有更改，恕不另行通知。 2.2 拆除保护材料 1. 打开包装箱，取出打印机，掀起打印机上盖，把上机架内的保护材料拆除。 2. 保存好所有包装材料，以便将来运输打印机使用（如图 2-2 所示）。打印机上盖保护材料图 2-2 拆除保护材料 - 3 - 保护材料

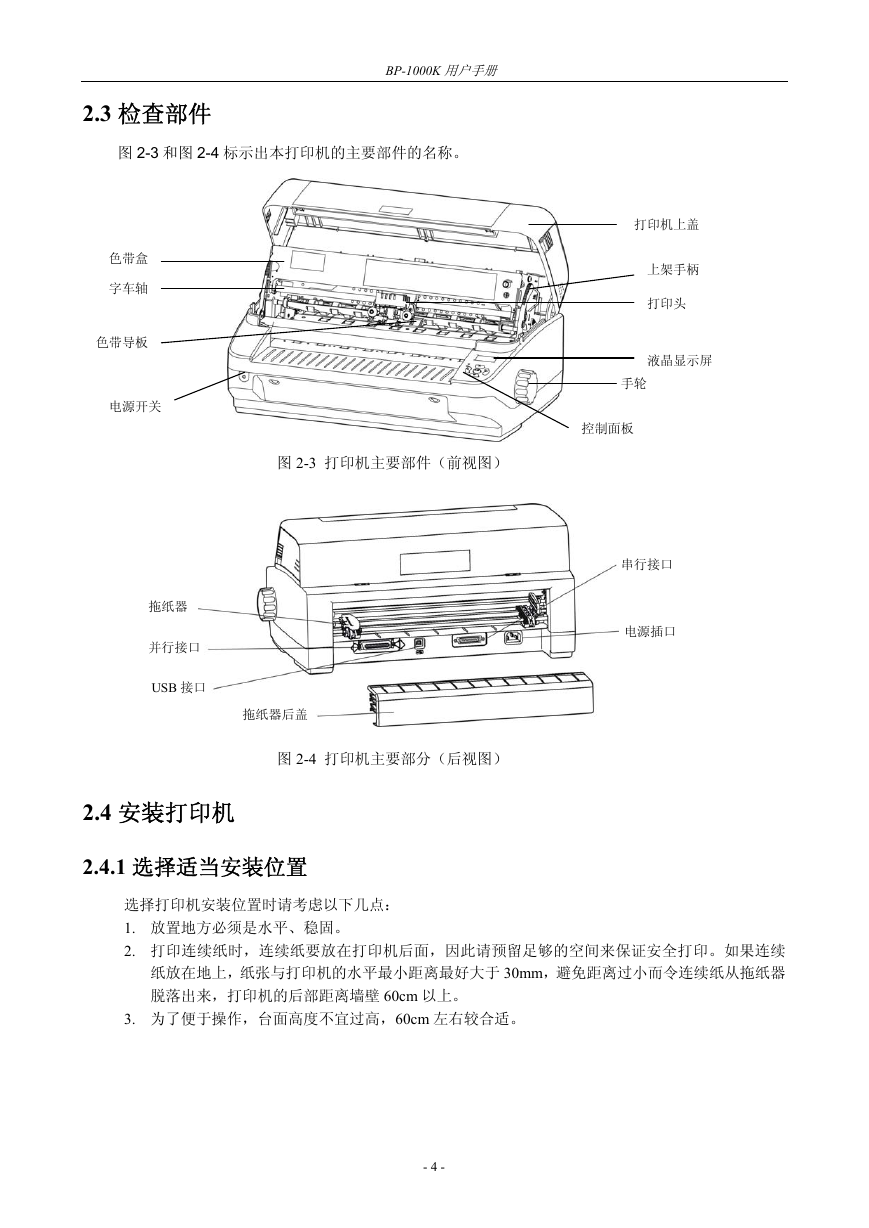

2.3 检查部件 BP-1000K 用户手册图 2-3 和图 2-4 标示出本打印机的主要部件的名称。色带盒字车轴色带导板电源开关拖纸器并行接口 USB 接口图 2-3 打印机主要部件（前视图）拖纸器后盖图 2-4 打印机主要部分（后视图）打印机上盖上架手柄打印头液晶显示屏手轮控制面板串行接口电源插口 2.4 安装打印机 2.4.1 选择适当安装位置选择打印机安装位置时请考虑以下几点： 1. 放置地方必须是水平、稳固。 2. 打印连续纸时，连续纸要放在打印机后面，因此请预留足够的空间来保证安全打印。如果连续纸放在地上，纸张与打印机的水平最小距离最好大于 30mm，避免距离过小而令连续纸从拖纸器脱落出来，打印机的后部距离墙壁 60cm 以上。 3. 为了便于操作，台面高度不宜过高，60cm 左右较合适。 - 4 -
