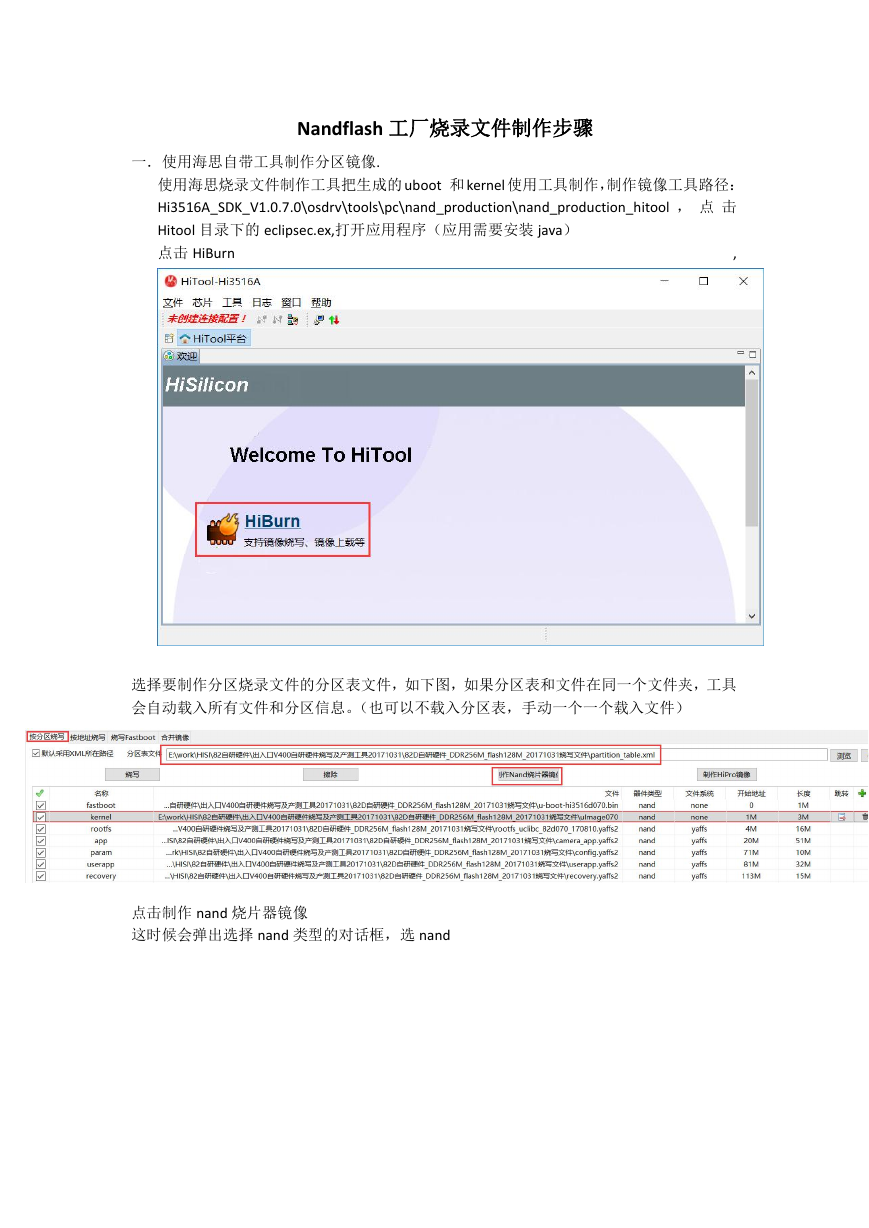

Nandflash 工厂烧录文件制作步骤 一．使用海思自带工具制作分区镜像. 使用海思烧录文件制作工具把生成的 uboot 和 kernel 使用工具制作，制作镜像工具路径： Hi3516A_SDK_V1.0.7.0\osdrv\tools\pc\nand_production\nand_production_hitool ， 点 击 Hitool 目录下的 eclipsec.ex,打开应用程序（应用需要安装 java） 点击 HiBurn , 选择要制作分区烧录文件的分区表文件，如下图，如果分区表和文件在同一个文件夹，工具 会自动载入所有文件和分区信息。（也可以不载入分区表，手动一个一个载入文件） 点击制作 nand 烧片器镜像 这时候会弹出选择 nand 类型的对话框，选 nand 

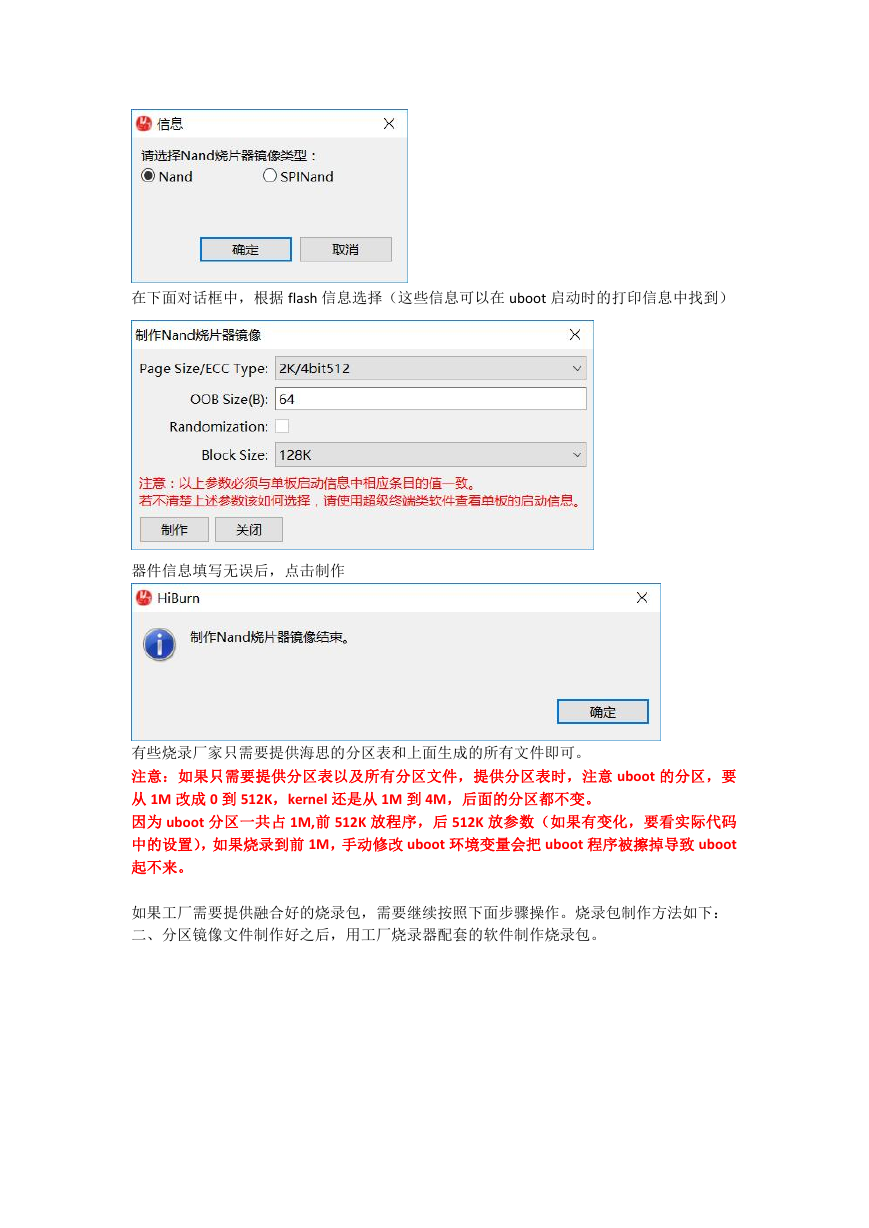

在下面对话框中，根据 flash 信息选择（这些信息可以在 uboot 启动时的打印信息中找到） 器件信息填写无误后，点击制作 有些烧录厂家只需要提供海思的分区表和上面生成的所有文件即可。 注意：如果只需要提供分区表以及所有分区文件，提供分区表时，注意 uboot 的分区，要 从 1M 改成 0 到 512K，kernel 还是从 1M 到 4M，后面的分区都不变。 因为 uboot 分区一共占 1M,前 512K 放程序，后 512K 放参数（如果有变化，要看实际代码 中的设置），如果烧录到前 1M，手动修改 uboot 环境变量会把 uboot 程序被擦掉导致 uboot 起不来。 如果工厂需要提供融合好的烧录包，需要继续按照下面步骤操作。烧录包制作方法如下： 二、分区镜像文件制作好之后，用工厂烧录器配套的软件制作烧录包。 

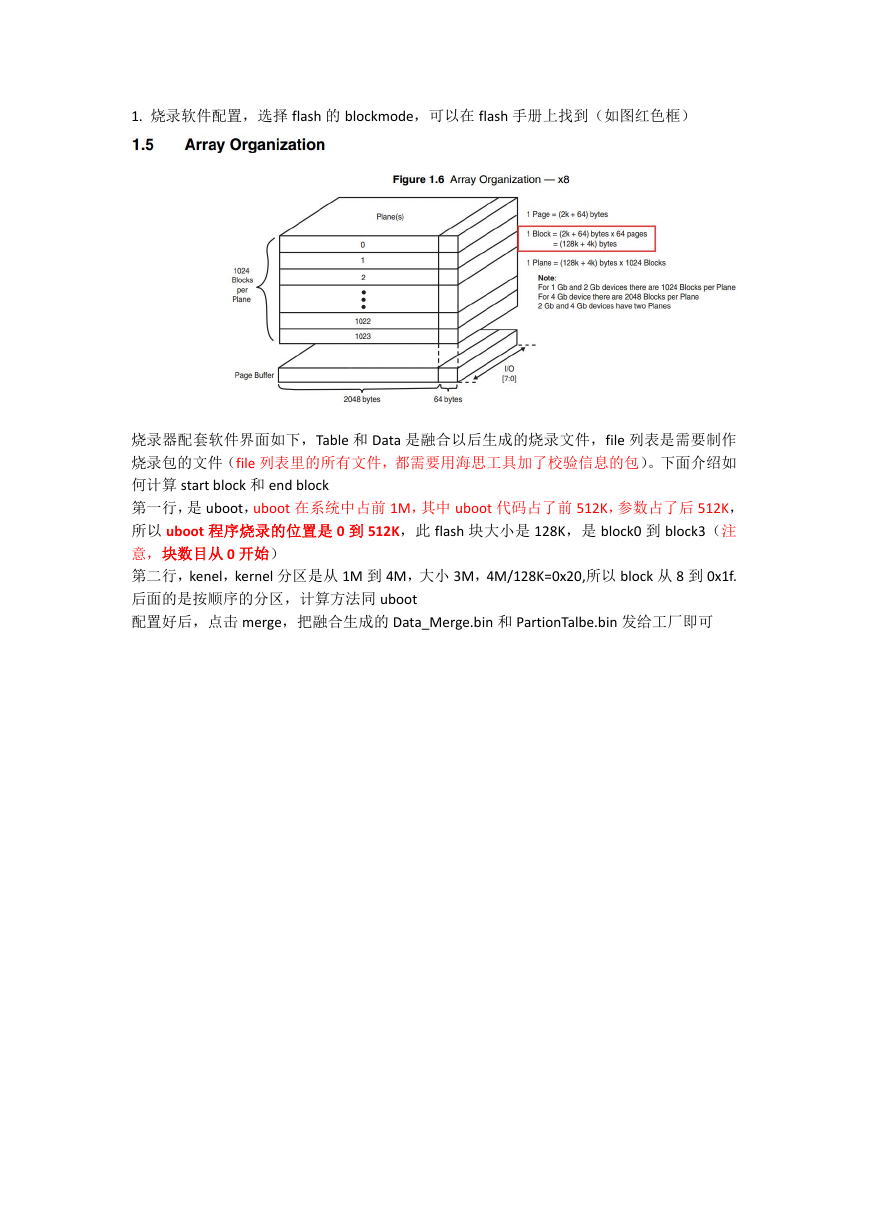

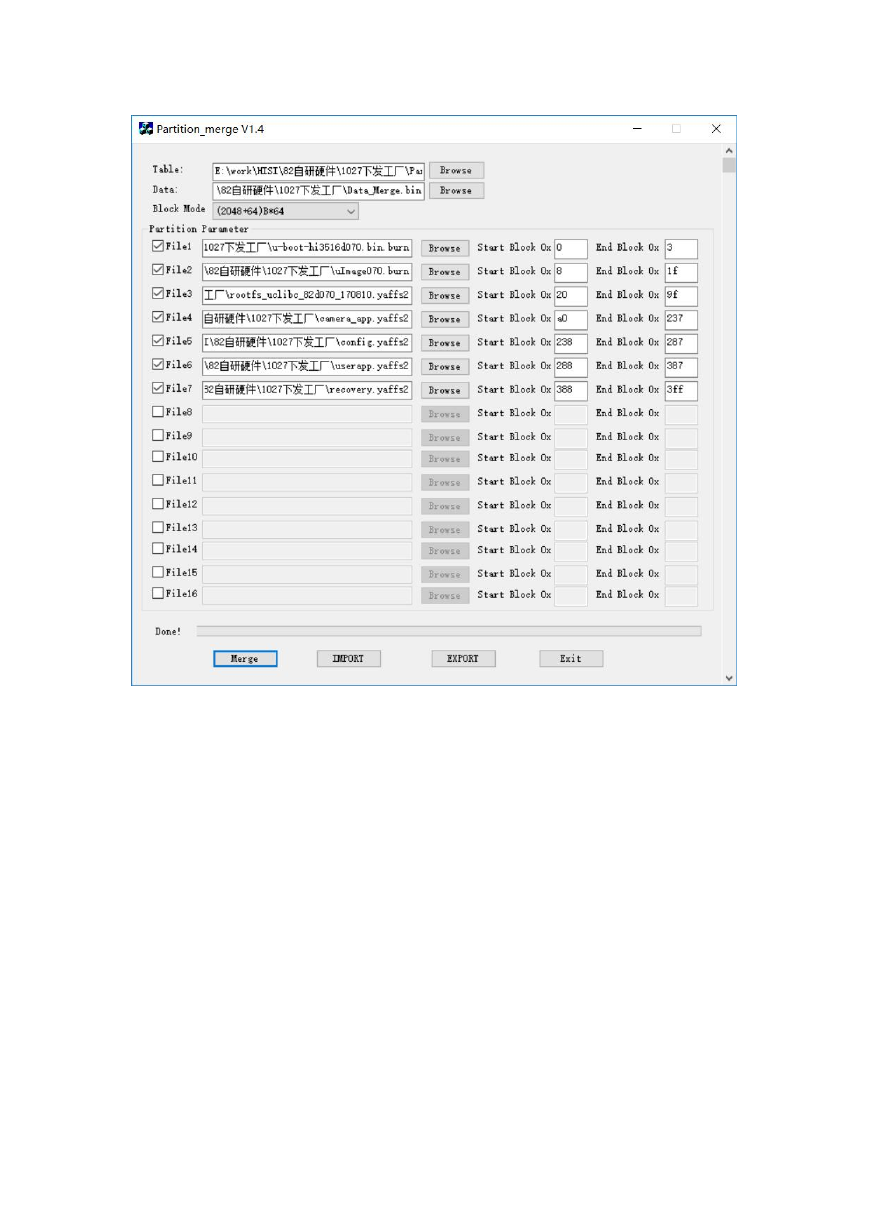

1. 烧录软件配置，选择 flash 的 blockmode，可以在 flash 手册上找到（如图红色框） 烧录器配套软件界面如下，Table 和 Data 是融合以后生成的烧录文件，file 列表是需要制作 烧录包的文件（file 列表里的所有文件，都需要用海思工具加了校验信息的包）。下面介绍如 何计算 start block 和 end block 第一行，是 uboot，uboot 在系统中占前 1M，其中 uboot 代码占了前 512K，参数占了后 512K， 所以 uboot 程序烧录的位置是 0 到 512K，此 flash 块大小是 128K，是 block0 到 block3（注 意，块数目从 0 开始） 第二行，kenel，kernel 分区是从 1M 到 4M，大小 3M，4M/128K=0x20,所以 block 从 8 到 0x1f. 后面的是按顺序的分区，计算方法同 uboot 配置好后，点击 merge，把融合生成的 Data_Merge.bin 和 PartionTalbe.bin 发给工厂即可
