BE7 系列 (BE7-G, BE7-S, BE7-RAID, BE7-B, BE7) Socket 478 系統主機板使用手冊 4200-0329-01 Rev. 1.00

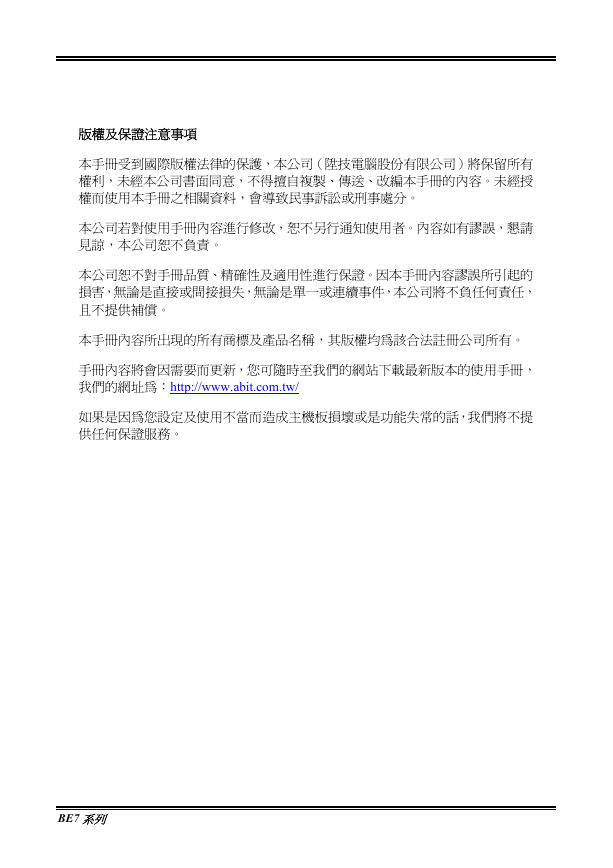

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 BE7 系列

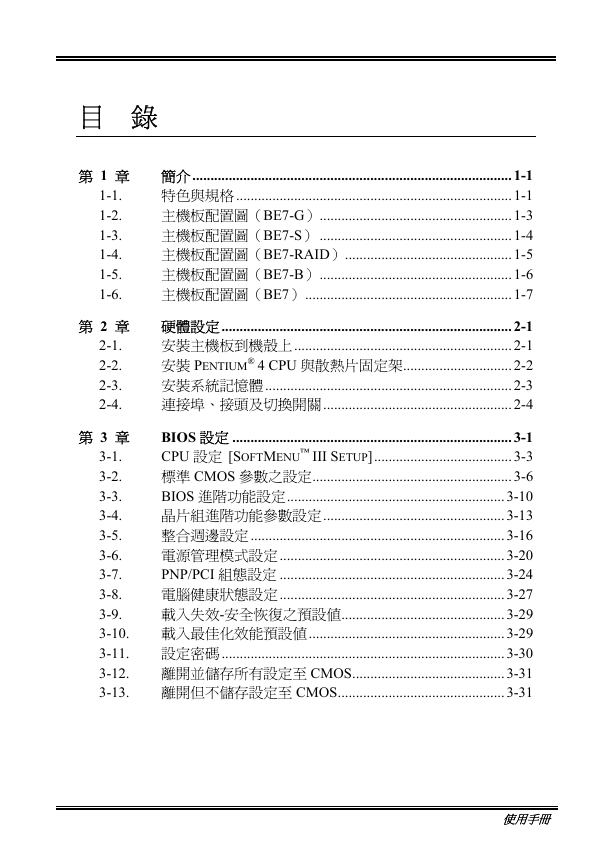

目錄第 1 章 1-1. 1-2. 1-3. 1-4. 1-5. 1-6. 第 2 章 2-1. 2-2. 2-3. 2-4. 第 3 章 3-1. 3-2. 3-3. 3-4. 3-5. 3-6. 3-7. 3-8. 3-9. 3-10. 3-11. 3-12. 3-13. 簡介 ........................................................................................ 1-1 特色與規格 ............................................................................ 1-1 主機板配置圖（BE7-G）..................................................... 1-3 主機板配置圖（BE7-S） ..................................................... 1-4 主機板配置圖（BE7-RAID）.............................................. 1-5 主機板配置圖（BE7-B）..................................................... 1-6 主機板配置圖（BE7）......................................................... 1-7 硬體設定 ................................................................................ 2-1 安裝主機板到機殼上 ............................................................ 2-1 安裝 PENTIUM 4 CPU 與散熱片固定架.............................. 2-2 安裝系統記憶體 .................................................................... 2-3 連接埠、接頭及切換開關 .................................................... 2-4 ® ™ BIOS 設定 ............................................................................. 3-1 CPU 設定 [SOFTMENU III SETUP]...................................... 3-3 標準 CMOS 參數之設定....................................................... 3-6 BIOS 進階功能設定............................................................ 3-10 晶片組進階功能參數設定 .................................................. 3-13 整合週邊設定 ...................................................................... 3-16 電源管理模式設定 .............................................................. 3-20 PNP/PCI 組態設定 .............................................................. 3-24 電腦健康狀態設定 .............................................................. 3-27 載入失效-安全恢復之預設值............................................. 3-29 載入最佳化效能預設值 ...................................................... 3-29 設定密碼 .............................................................................. 3-30 離開並儲存所有設定至 CMOS.......................................... 3-31 離開但不儲存設定至 CMOS.............................................. 3-31 使用手冊

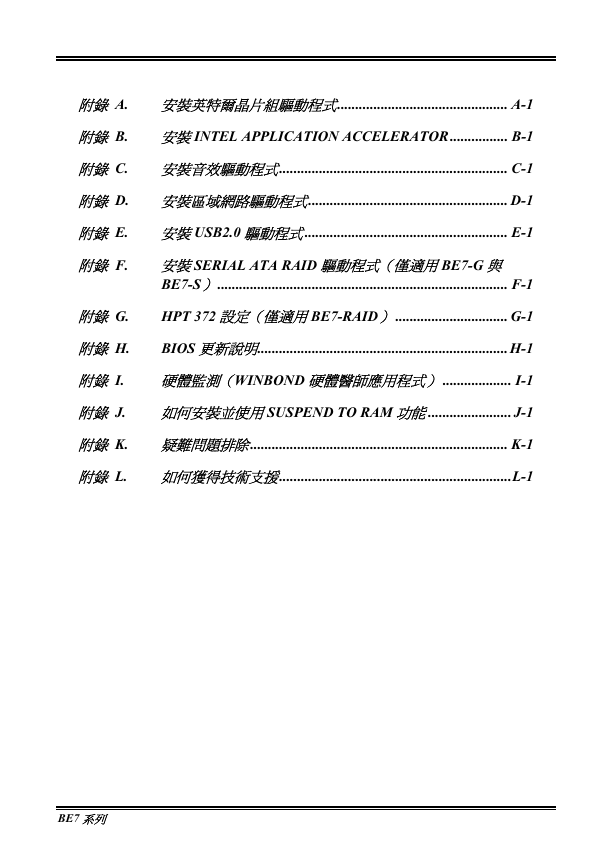

附錄 A. 安裝英特爾晶片組驅動程式 ............................................... A-1 附錄 B. 安裝 INTEL APPLICATION ACCELERATOR ................ B-1 附錄 C. 安裝音效驅動程式 ............................................................... C-1 附錄 D. 安裝區域網路驅動程式 ....................................................... D-1 附錄 E. 安裝 USB2.0 驅動程式 ........................................................ E-1 附錄 F. 安裝 SERIAL ATA RAID 驅動程式（僅適用 BE7-G 與 BE7-S） ................................................................................ F-1 附錄 G. HPT 372 設定（僅適用 BE7-RAID） ............................... G-1 附錄 H. BIOS 更新說明..................................................................... H-1 附錄 I. 硬體監測（WINBOND 硬體醫師應用程式） ................... I-1 附錄 J. 如何安裝並使用 SUSPEND TO RAM 功能 ....................... J-1 附錄 K. 疑難問題排除 ....................................................................... K-1 附錄 L. 如何獲得技術支援 ................................................................L-1 BE7 系列

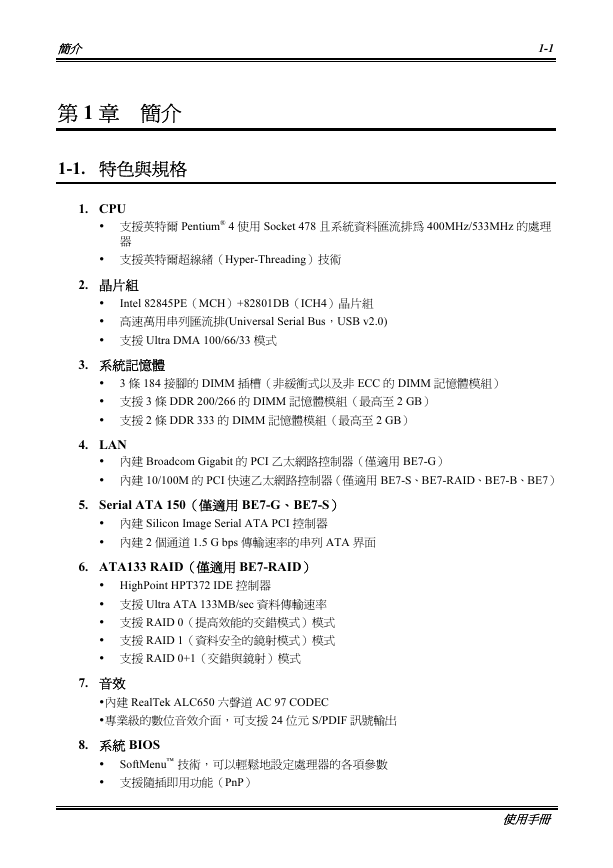

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援英特爾 Pentium® 4 使用 Socket 478 且系統資料匯流排為 400MHz/533MHz 的處理器支援英特爾超線緒（Hyper-Threading）技術 2. 晶片組 Intel 82845PE（MCH）+82801DB（ICH4）晶片組高速萬用串列匯流排(Universal Serial Bus，USB v2.0) 支援 Ultra DMA 100/66/33 模式 3. 系統記憶體 3 條 184 接腳的 DIMM 插槽（非緩衝式以及非 ECC 的 DIMM 記憶體模組）支援 3 條 DDR 200/266 的 DIMM 記憶體模組（最高至 2 GB）支援 2 條 DDR 333 的 DIMM 記憶體模組（最高至 2 GB） 4. LAN 內建 Broadcom Gigabit 的 PCI 乙太網路控制器（僅適用 BE7-G）內建 10/100M 的 PCI 快速乙太網路控制器（僅適用 BE7-S、BE7-RAID、BE7-B、BE7） 5. Serial ATA 150（僅適用 BE7-G、BE7-S）內建 Silicon Image Serial ATA PCI 控制器內建 2 個通道 1.5 G bps 傳輸速率的串列 ATA 界面 6. ATA133 RAID（僅適用 BE7-RAID） HighPoint HPT372 IDE 控制器支援 Ultra ATA 133MB/sec 資料傳輸速率支援 RAID 0（提高效能的交錯模式）模式支援 RAID 1（資料安全的鏡射模式）模式支援 RAID 0+1（交錯與鏡射）模式 7. 音效內建 RealTek ALC650 六聲道 AC 97 CODEC 專業級的數位音效介面，可支援 24 位元 S/PDIF 訊號輸出 8. 系統 BIOS SoftMenu™ 技術，可以輕鬆地設定處理器的各項參數支援隨插即用功能（PnP）使用手冊

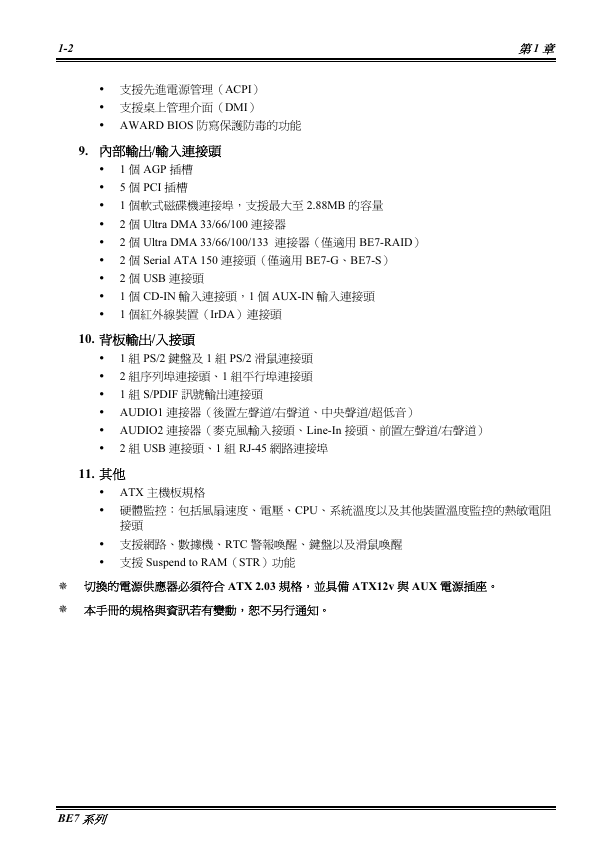

1-2 第 1 章支援先進電源管理（ACPI）支援桌上管理介面（DMI） AWARD BIOS 防寫保護防毒的功能 9. 內部輸出/輸入連接頭 1 個 AGP 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra DMA 33/66/100 連接器 2 個 Ultra DMA 33/66/100/133 連接器（僅適用 BE7-RAID） 2 個 Serial ATA 150 連接頭（僅適用 BE7-G、BE7-S） 2 個 USB 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 1 個紅外線裝置（IrDA）連接頭 10. 背板輸出/入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 2 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸出連接頭 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） 2 組 USB 連接頭、1 組 RJ-45 網路連接埠 11. 其他 ATX 主機板規格硬體監控：包括風扇速度、電壓、CPU、系統溫度以及其他裝置溫度監控的熱敏電阻接頭支援網路、數據機、RTC 警報喚醒、鍵盤以及滑鼠喚醒支援 Suspend to RAM（STR）功能切換的電源供應器必須符合 ATX 2.03 規格，並具備 ATX12v 與 AUX 電源插座。本手冊的規格與資訊若有變動，恕不另行通知。 BE7 系列

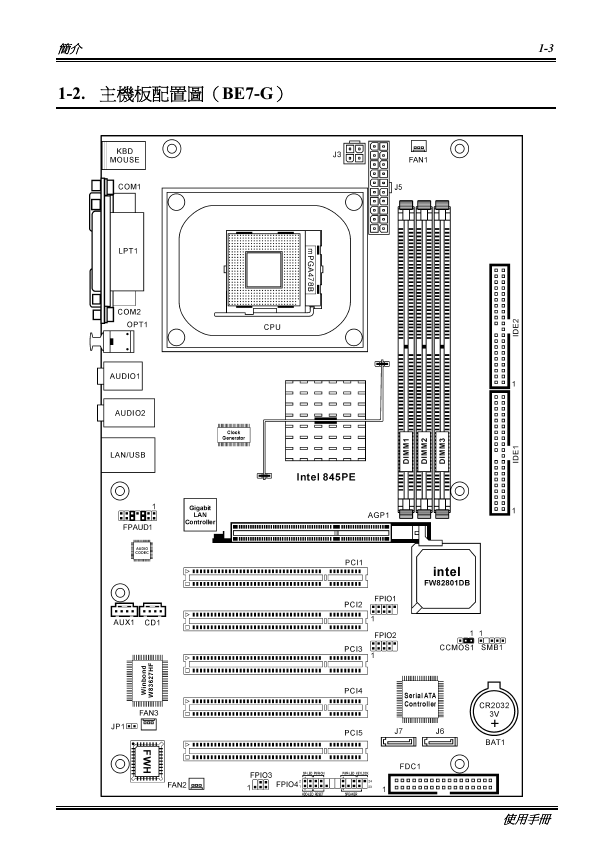

簡介 1-3 1-2. 主機板配置圖（BE7-G）使用手冊

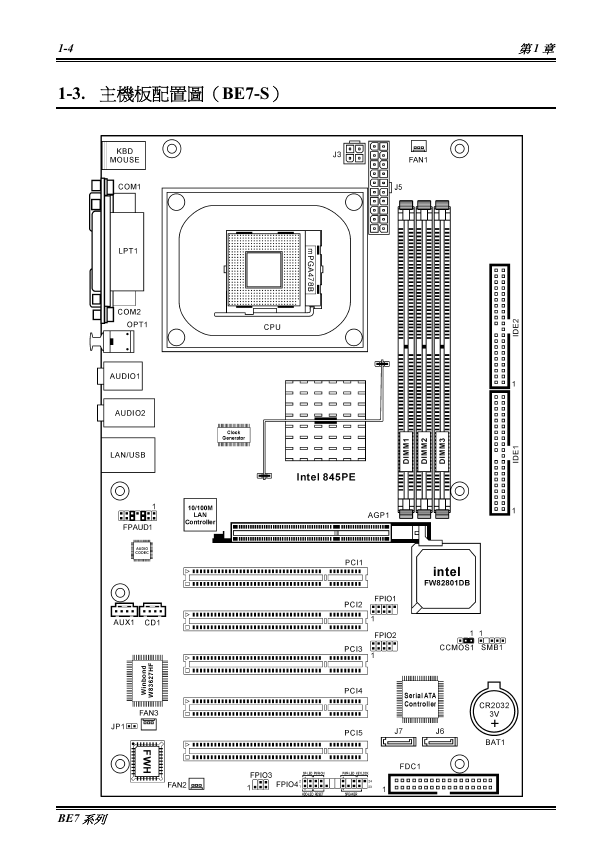

1-4 第 1 章 1-3. 主機板配置圖（BE7-S） BE7 系列
