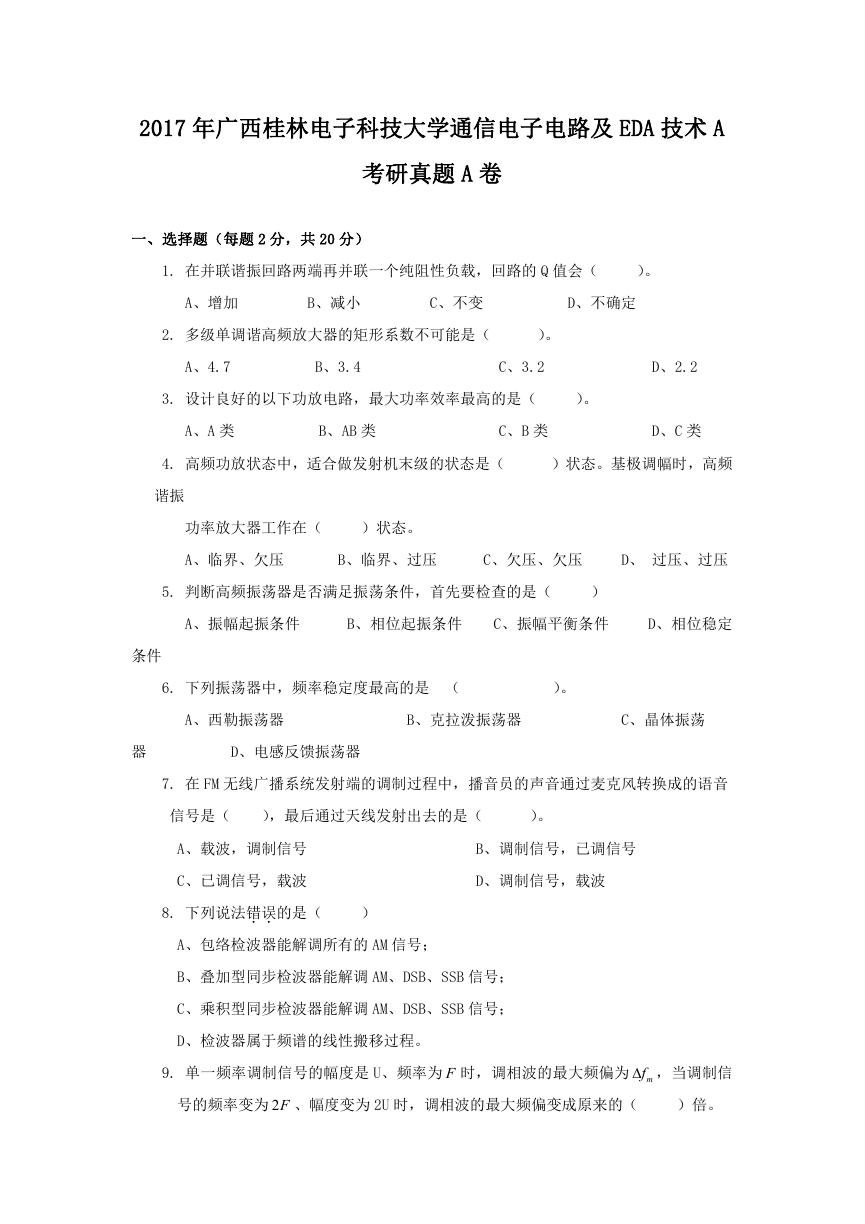

2017 年广西桂林电子科技大学通信电子电路及 EDA 技术 A 考研真题 A 卷 一、选择题(每题 2 分,共 20 分) 1. 在并联谐振回路两端再并联一个纯阻性负载,回路的 Q 值会( )。 A、增加 B、减小 C、不变 D、不确定 2. 多级单调谐高频放大器的矩形系数不可能是( )。 A、4.7 B、3.4 C、3.2 D、2.2 3. 设计良好的以下功放电路,最大功率效率最高的是( )。 A、A 类 B、AB 类 C、B 类 D、C 类 4. 高频功放状态中,适合做发射机末级的状态是( )状态。基极调幅时,高频 谐振 功率放大器工作在( )状态。 A、临界、欠压 B、临界、过压 C、欠压、欠压 D、 过压、过压 5. 判断高频振荡器是否满足振荡条件,首先要检查的是( ) A、振幅起振条件 B、相位起振条件 C、振幅平衡条件 D、相位稳定 条件 6. 下列振荡器中,频率稳定度最高的是 ( )。 A、西勒振荡器 B、克拉泼振荡器 C、晶体振荡 器 D、电感反馈振荡器 7. 在 FM 无线广播系统发射端的调制过程中,播音员的声音通过麦克风转换成的语音 信号是( ),最后通过天线发射出去的是( )。 A、载波,调制信号 C、已调信号,载波 B、调制信号,已调信号 D、调制信号,载波 8. 下列说法错误..的是( ) A、包络检波器能解调所有的 AM 信号; B、叠加型同步检波器能解调 AM、DSB、SSB 信号; C、乘积型同步检波器能解调 AM、DSB、SSB 信号; D、检波器属于频谱的线性搬移过程。 9. 单一频率调制信号的幅度是 U、频率为 F 时,调相波的最大频偏为 mf ,当调制信 号的频率变为 2F 、幅度变为 2U 时,调相波的最大频偏变成原来的( )倍。

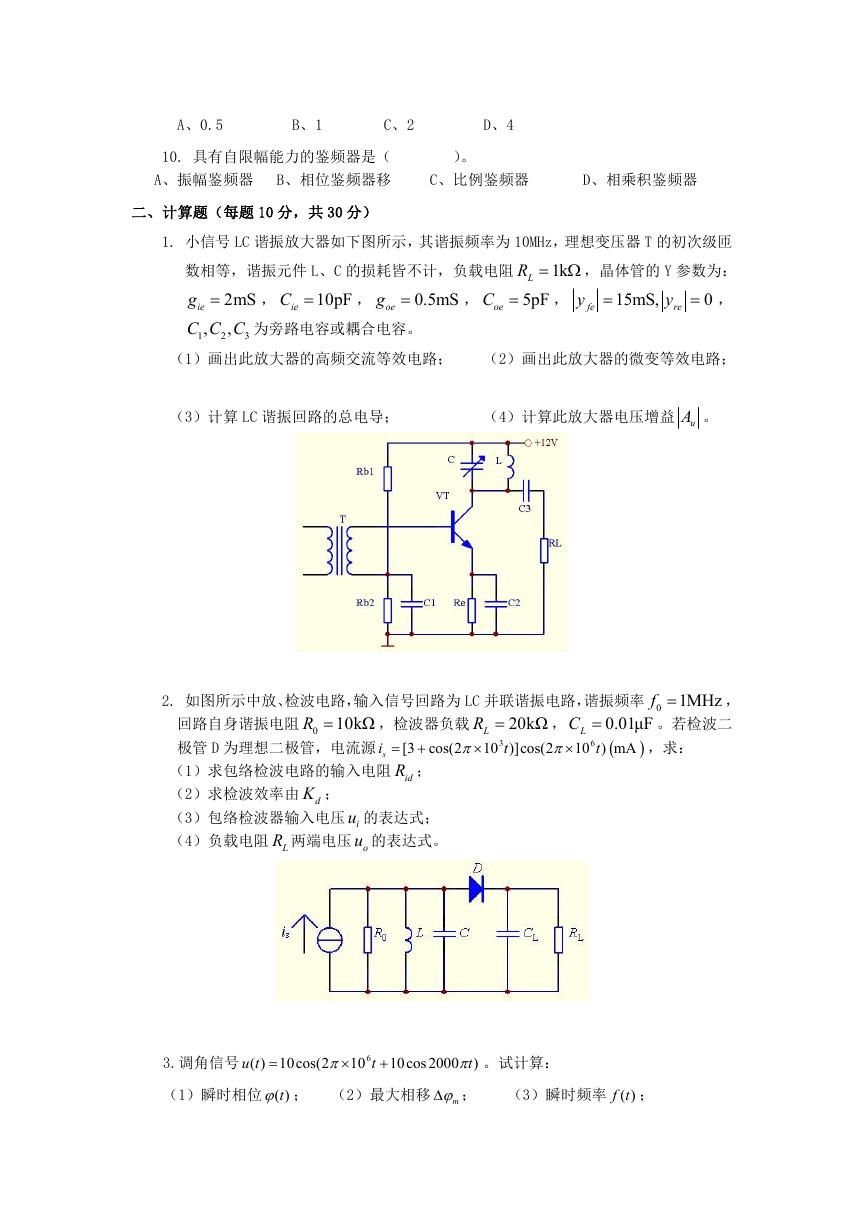

A、0.5 B、1 C、2 D、4 10. 具有自限幅能力的鉴频器是( )。 A、振幅鉴频器 B、相位鉴频器移 C、比例鉴频器 D、相乘积鉴频器 二、计算题(每题 10 分,共 30 分) 1. 小信号 LC 谐振放大器如下图所示,其谐振频率为 10MHz,理想变压器 T 的初次级匝 LR   ,晶体管的 Y 参数为: 5pF  , 数相等,谐振元件 L、C 的损耗皆不计,负载电阻 ieg  oeg  oeC  , C C C 为旁路电容或耦合电容。 1 2mS , 0.5mS 15mS, ieC  1k , 10pF , , , 0 y re y fe 2 3  (1)画出此放大器的高频交流等效电路; (2)画出此放大器的微变等效电路; (3)计算 LC 谐振回路的总电导; (4)计算此放大器电压增益 uA 。 2. 如图所示中放、检波电路,输入信号回路为 LC 并联谐振电路,谐振频率 0 0.01μF   20kΩ LR  ,检波器负载 10 )]cos(2 [3 cos(2 t si   LC  , 10 ) mA t    3 6 ,求: 1MHz f  。若检波二 , R  10kΩ 回路自身谐振电阻 0  极管 D 为理想二极管,电流源 (1)求包络检波电路的输入电阻 idR ; (2)求检波效率由 dK ; (3)包络检波器输入电压 iu 的表达式; (4)负载电阻 LR 两端电压 ou 的表达式。 3.调角信号 ( ) 10cos(2 u t    10 6 t  10cos2000 ) t  。试计算: (1)瞬时相位 ( )t ; (2)最大相移 m ; (3)瞬时频率 ( ) t ; f

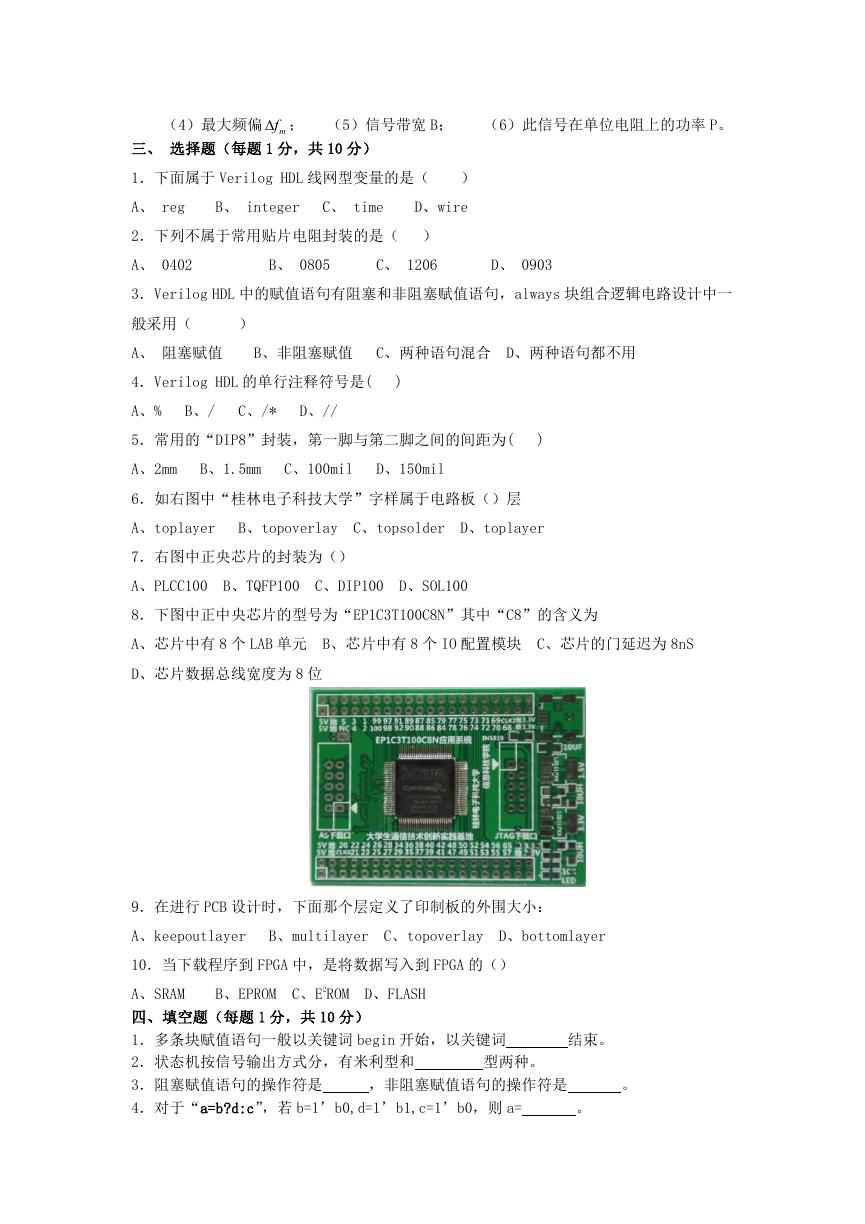

(4)最大频偏 mf ; (5)信号带宽 B; (6)此信号在单位电阻上的功率 P。 三、 选择题(每题 1 分,共 10 分) 1.下面属于 Verilog HDL 线网型变量的是( ) A、 reg B、 integer C、 time D、wire 2.下列不属于常用贴片电阻封装的是( ) A、 0402 B、 0805 C、 1206 D、 0903 3.Verilog HDL 中的赋值语句有阻塞和非阻塞赋值语句,always 块组合逻辑电路设计中一 般采用( ) A、 阻塞赋值 B、非阻塞赋值 C、两种语句混合 D、两种语句都不用 4.Verilog HDL 的单行注释符号是( ) A、% B、/ C、/* D、// 5.常用的“DIP8”封装,第一脚与第二脚之间的间距为( ) A、2mm B、1.5mm C、100mil D、150mil 6.如右图中“桂林电子科技大学”字样属于电路板()层 A、toplayer B、topoverlay C、topsolder D、toplayer 7.右图中正央芯片的封装为() A、PLCC100 B、TQFP100 C、DIP100 D、SOL100 8.下图中正中央芯片的型号为“EP1C3T100C8N”其中“C8”的含义为 A、芯片中有 8 个 LAB 单元 B、芯片中有 8 个 IO 配置模块 C、芯片的门延迟为 8nS D、芯片数据总线宽度为 8 位 9.在进行 PCB 设计时,下面那个层定义了印制板的外围大小: A、keepoutlayer B、multilayer C、topoverlay D、bottomlayer 10.当下载程序到 FPGA 中,是将数据写入到 FPGA 的() B、EPROM C、E2ROM D、FLASH A、SRAM 四、填空题(每题 1 分,共 10 分) 1.多条块赋值语句一般以关键词 begin 开始,以关键词 2.状态机按信号输出方式分,有米利型和 3.阻塞赋值语句的操作符是 4.对于“a=b?d:c”,若 b=1’b0,d=1’b1,c=1’b0,则 a= 型两种。 ,非阻塞赋值语句的操作符是 结束。 。 。

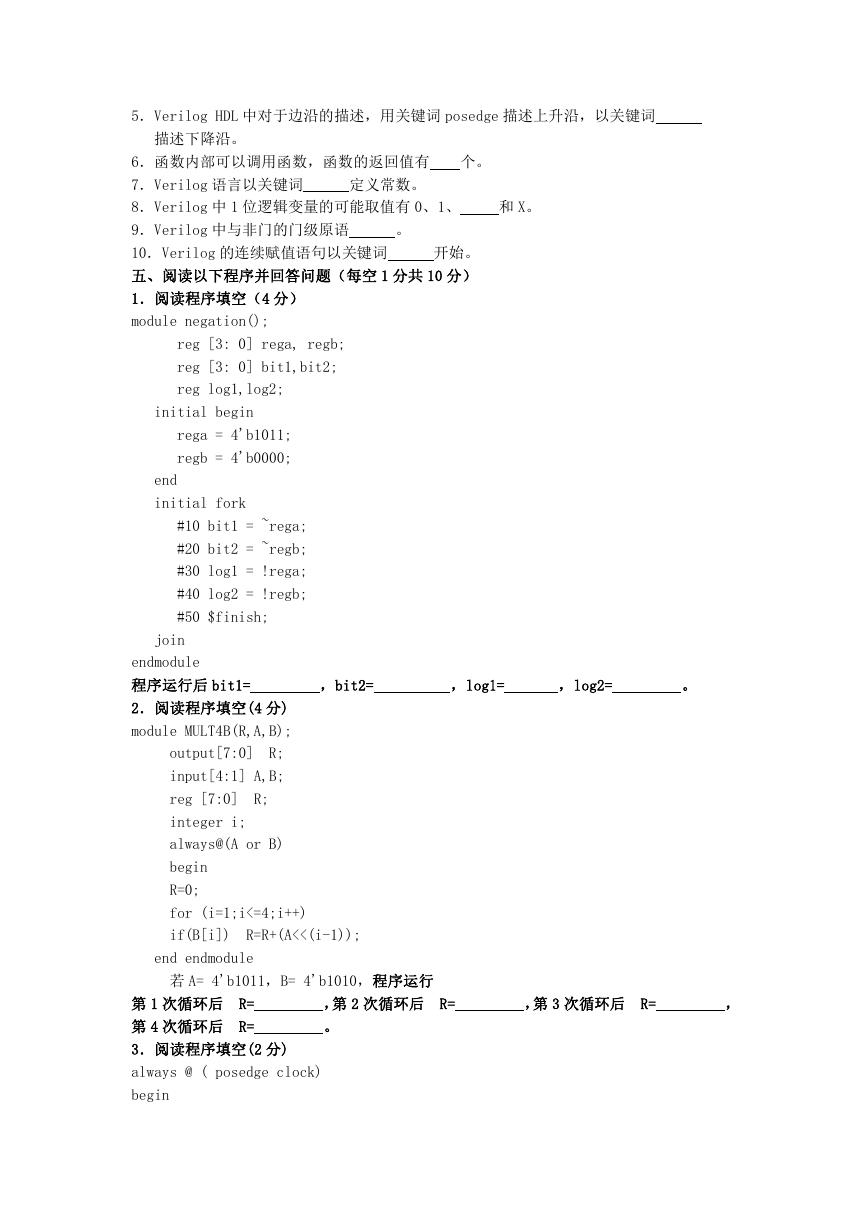

5.Verilog HDL 中对于边沿的描述,用关键词 posedge 描述上升沿,以关键词 描述下降沿。 个。 6.函数内部可以调用函数,函数的返回值有 7.Verilog 语言以关键词 定义常数。 8.Verilog 中 1 位逻辑变量的可能取值有 0、1、 9.Verilog 中与非门的门级原语 开始。 10.Verilog 的连续赋值语句以关键词 五、阅读以下程序并回答问题(每空 1 分共 10 分) 1.阅读程序填空(4 分) module negation(); 。 和 X。 reg [3: 0] rega, regb; reg [3: 0] bit1,bit2; reg log1,log2; initial begin rega = 4'b1011; regb = 4'b0000; end initial fork #10 bit1 = ~rega; #20 bit2 = ~regb; #30 log1 = !rega; #40 log2 = !regb; #50 $finish; join endmodule 程序运行后 bit1= 2.阅读程序填空(4 分) module MULT4B(R,A,B); ,bit2= ,log1= ,log2= 。 R; output[7:0] R; input[4:1] A,B; reg [7:0] integer i; always@(A or B) begin R=0; for (i=1;i<=4;i++) if(B[i]) R=R+(A<<(i-1)); end endmodule 若 A= 4'b1011,B= 4'b1010,程序运行 ,第 2 次循环后 R= 。 ,第 3 次循环后 R= , 第 1 次循环后 R= 第 4 次循环后 R= 3.阅读程序填空(2 分) always @ ( posedge clock) begin

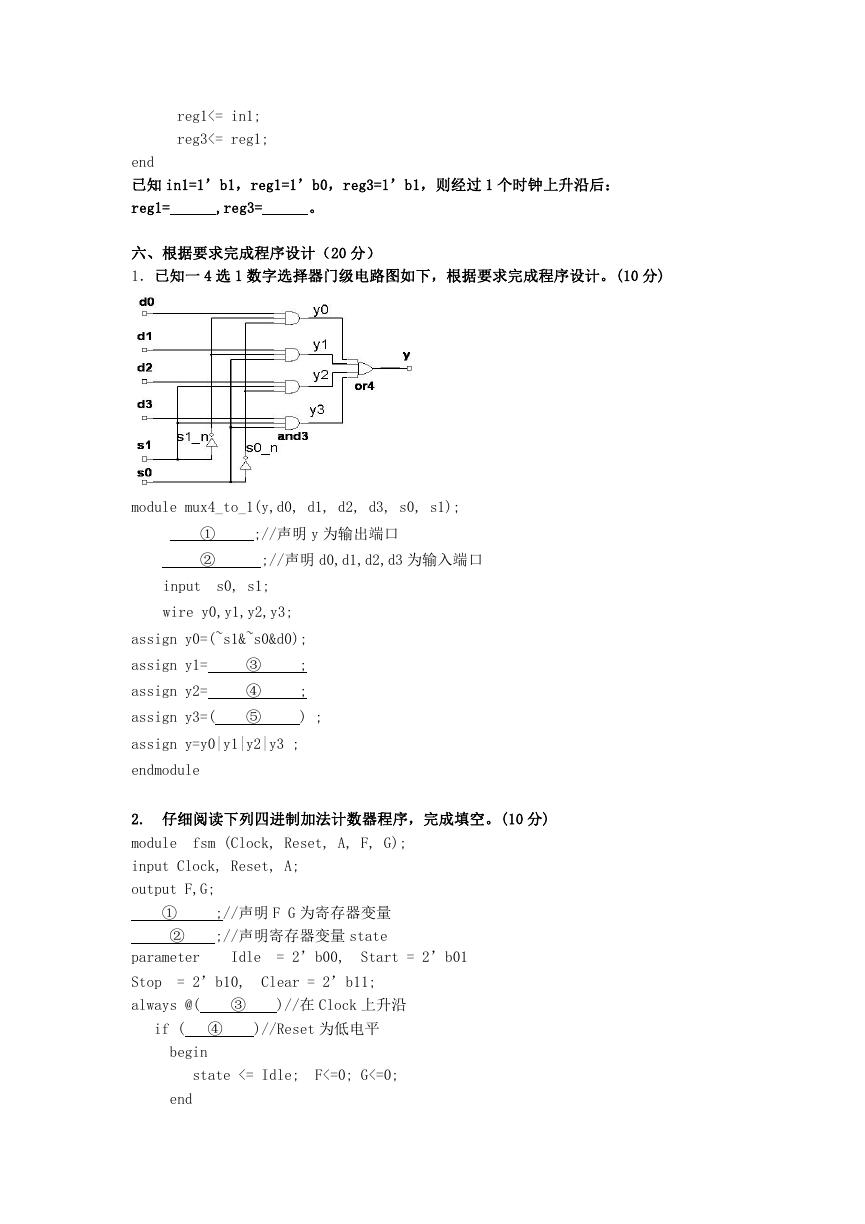

reg1<= in1; reg3<= reg1; end 已知 in1=1’b1,reg1=1’b0,reg3=1’b1,则经过 1 个时钟上升沿后: reg1= ,reg3= 。 六、根据要求完成程序设计(20 分) 1.已知一 4 选 1 数字选择器门级电路图如下,根据要求完成程序设计。(10 分) module mux4_to_1(y,d0, d1, d2, d3, s0, s1); ① ② ;//声明 y 为输出端口 ;//声明 d0,d1,d2,d3 为输入端口 input s0, s1; wire y0,y1,y2,y3; assign y0=(~s1&~s0&d0); assign y1= assign y2= assign y3=( ③ ④ ⑤ ; ; ) ; assign y=y0|y1|y2|y3 ; endmodule 2. 仔细阅读下列四进制加法计数器程序,完成填空。(10 分) module fsm (Clock, Reset, A, F, G); input Clock, Reset, A; output F,G; ① ② ;//声明 F G 为寄存器变量 ;//声明寄存器变量 state parameter Idle = 2’b00, Start = 2’b01 Stop = 2’b10, Clear = 2’b11; always @( ③ )//在 Clock 上升沿 if ( ④ )//Reset 为低电平 begin state <= Idle; F<=0; G<=0; end

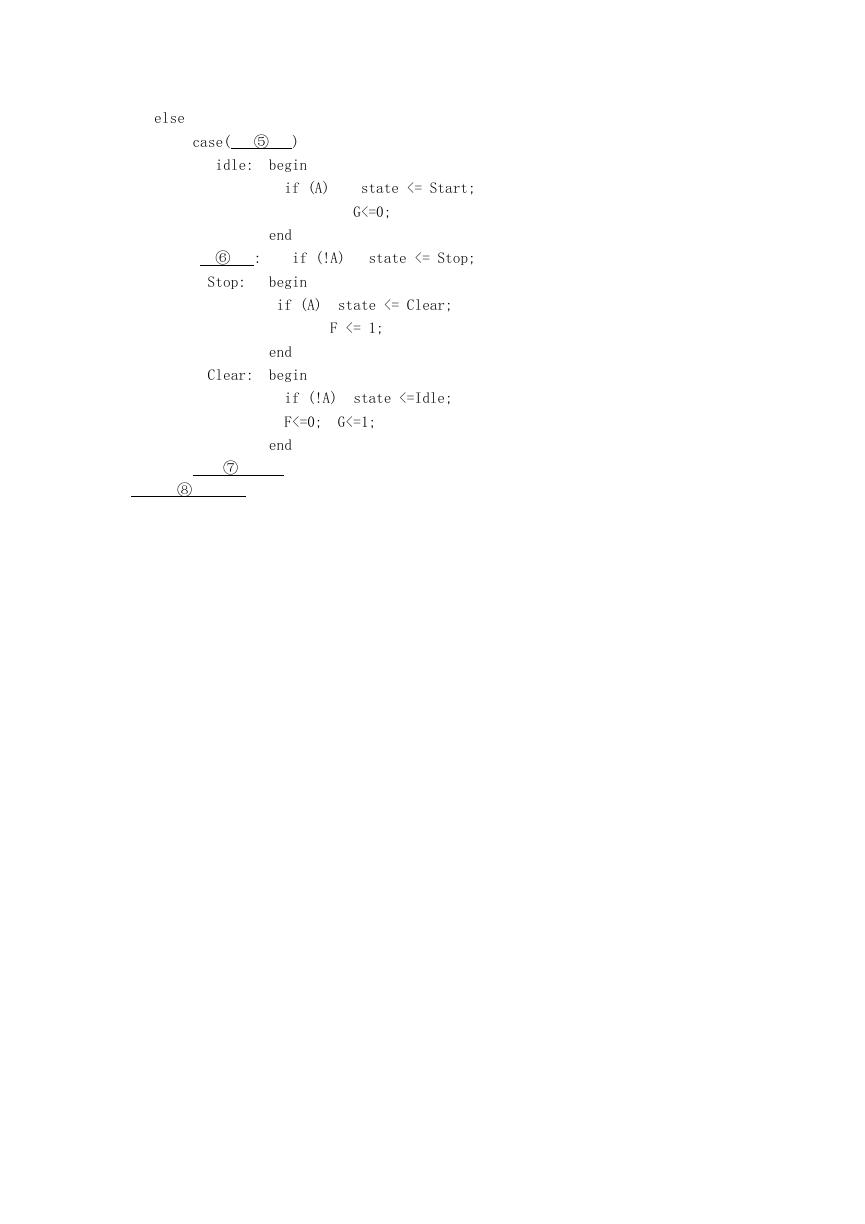

else case( ⑤ ) idle: begin if (A) state <= Start; G<=0; end ⑥ : if (!A) state <= Stop; Stop: begin if (A) state <= Clear; F <= 1; end Clear: begin if (!A) state <=Idle; F<=0; G<=1; end ⑦ ⑧
