    QXDM Professional 操作说明 R1.0
    QXDM Professional 操作说明 内部公开▲ 关于这篇文档 摘要 章节 描述 1 概述 2 版本获取 3 License 激活 4 QXDM 测试流程 5 QXDM 其他操作 概述 版本获取 License 激活 QXDM 测试流程 QXDM 其他操作 适用对象：FDD LTE 网络优化、测试人员 中兴通讯版权所有未经许可不得扩散 2022 版权所有©中兴通讯股份有限公司 第 I页

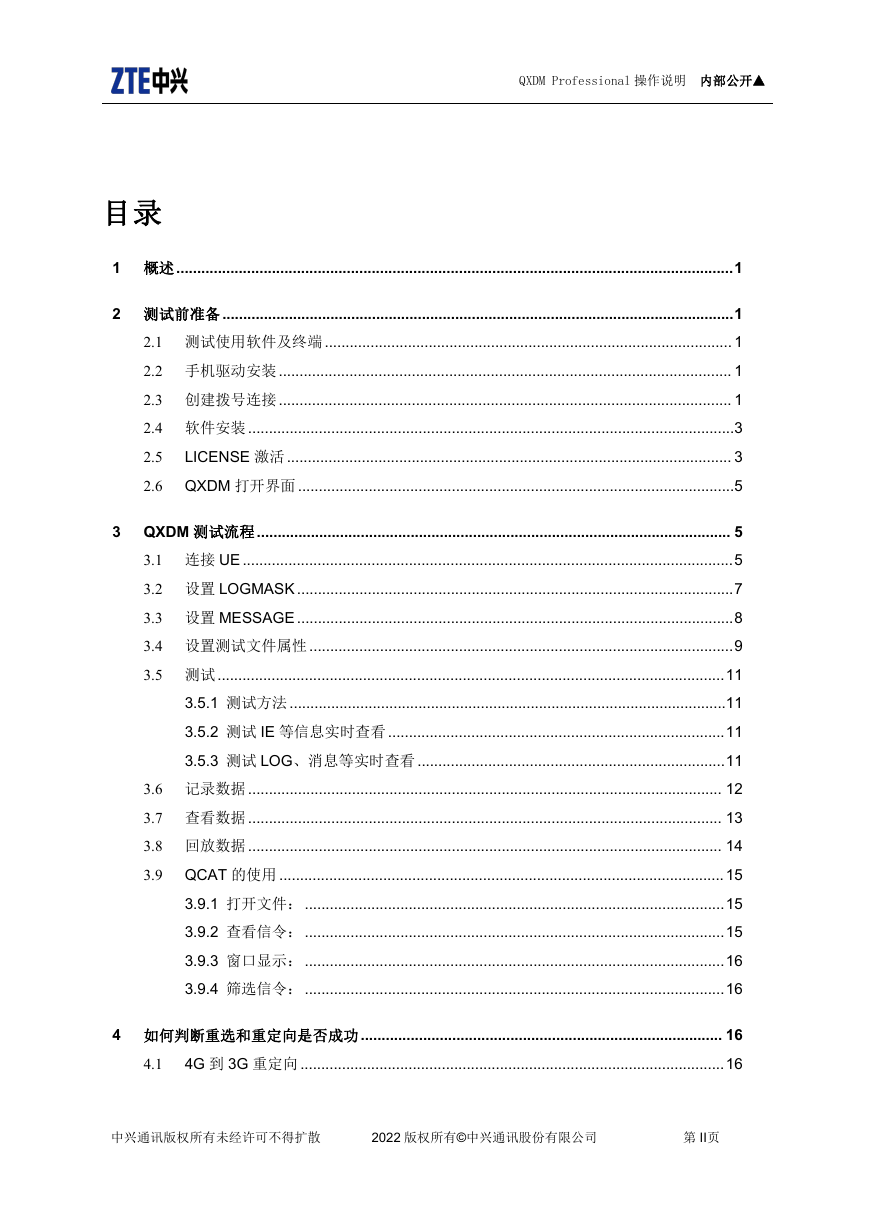

    QXDM Professional 操作说明 内部公开▲ 目录 1 概述......................................................................................................................................1 2 测试前准备...........................................................................................................................1 2.1 测试使用软件及终端 .................................................................................................. 1 2.2 手机驱动安装 ............................................................................................................. 1 2.3 创建拨号连接 ............................................................................................................. 1 2.4 软件安装 .....................................................................................................................3 2.5 LICENSE 激活 ........................................................................................................... 3 2.6 QXDM 打开界面 .........................................................................................................5 3 QXDM 测试流程.................................................................................................................. 5 3.1 连接 UE ......................................................................................................................5 3.2 设置 LOGMASK .........................................................................................................7 3.3 设置 MESSAGE .........................................................................................................8 3.4 设置测试文件属性 ......................................................................................................9 3.5 测试 ..........................................................................................................................11 3.5.1 测试方法 .........................................................................................................11 3.5.2 测试 IE 等信息实时查看 .................................................................................11 3.5.3 测试 LOG、消息等实时查看 ..........................................................................11 3.6 记录数据 .................................................................................................................. 12 3.7 查看数据 .................................................................................................................. 13 3.8 回放数据 .................................................................................................................. 14 3.9 QCAT 的使用 ...........................................................................................................15 3.9.1 打开文件： .....................................................................................................15 3.9.2 查看信令： .....................................................................................................15 3.9.3 窗口显示： .....................................................................................................16 3.9.4 筛选信令： .....................................................................................................16 4 如何判断重选和重定向是否成功....................................................................................... 16 4G 到 3G 重定向 ......................................................................................................16 4.1 中兴通讯版权所有未经许可不得扩散 2022 版权所有©中兴通讯股份有限公司 第 II页
    QXDM Professional 操作说明 内部公开▲ 4.2 4.3 4G 到 3G 重选 ..........................................................................................................17 3G 到 4G 重选 ..........................................................................................................18 5 附件：QXDM 模板 .............................................................................................................19 中兴通讯版权所有未经许可不得扩散 2022 版权所有©中兴通讯股份有限公司 第 III页

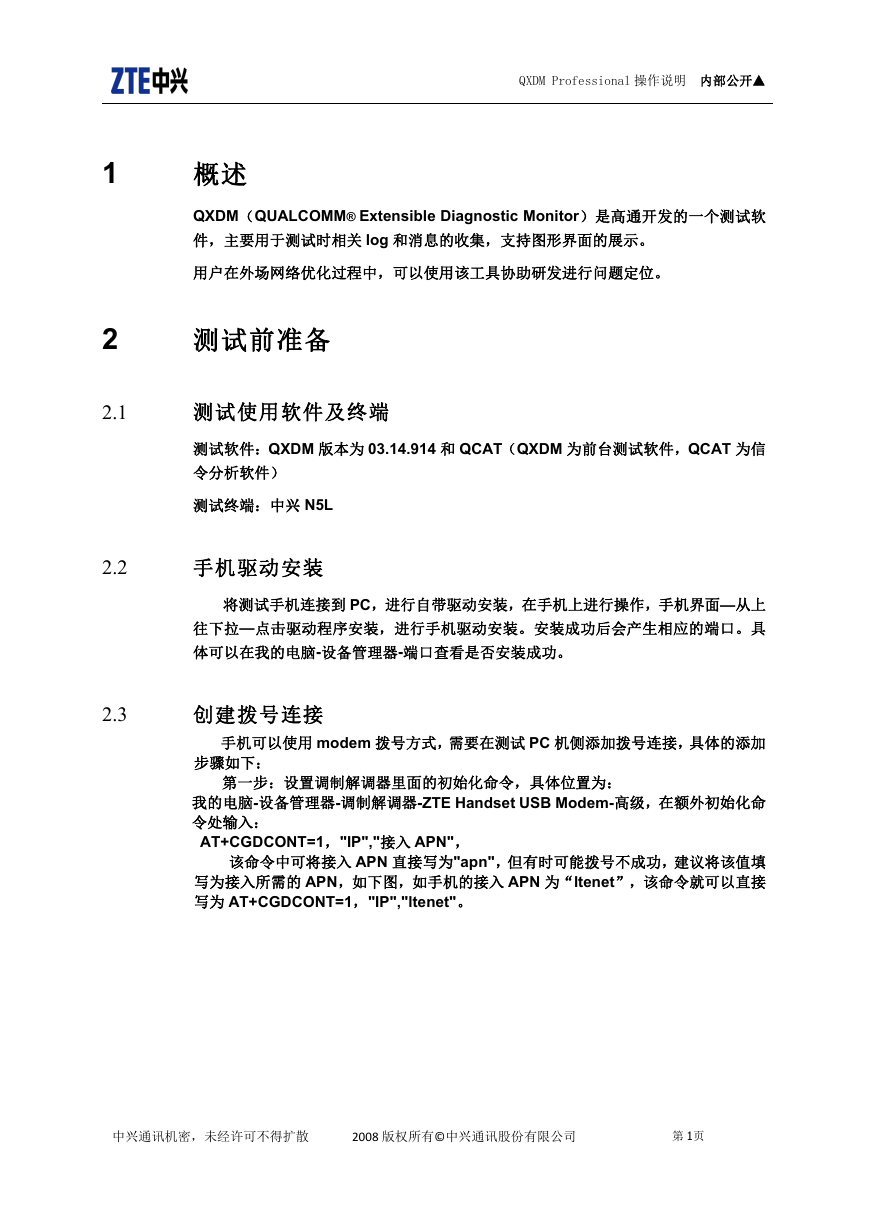

    QXDM Professional 操作说明 内部公开▲ 1 2 2.1 概述 QXDM（QUALCOMM® Extensible Diagnostic Monitor）是高通开发的一个测试软 件，主要用于测试时相关 log 和消息的收集，支持图形界面的展示。 用户在外场网络优化过程中，可以使用该工具协助研发进行问题定位。 测试前准备 测试使用软件及终端 测试软件：QXDM 版本为 03.14.914 和 QCAT（QXDM 为前台测试软件，QCAT 为信 令分析软件） 测试终端：中兴 N5L 2.2 手机驱动安装 将测试手机连接到 PC，进行自带驱动安装，在手机上进行操作，手机界面—从上 往下拉—点击驱动程序安装，进行手机驱动安装。安装成功后会产生相应的端口。具 体可以在我的电脑-设备管理器-端口查看是否安装成功。 2.3 创建拨号连接 手机可以使用 modem 拨号方式，需要在测试 PC 机侧添加拨号连接，具体的添加 步骤如下： 第一步：设置调制解调器里面的初始化命令，具体位置为： 我的电脑-设备管理器-调制解调器-ZTE Handset USB Modem-高级，在额外初始化命 令处输入： AT+CGDCONT=1，"IP","接入 APN"， 该命令中可将接入 APN 直接写为"apn"，但有时可能拨号不成功，建议将该值填 写为接入所需的 APN，如下图，如手机的接入 APN 为“ltenet”，该命令就可以直接 写为 AT+CGDCONT=1，"IP","ltenet"。 中兴通讯机密，未经许可不得扩散 2008 版权所有©中兴通讯股份有限公司 第 1页
    QXDM Professional 操作说明 内部公开▲ 第二步：打开网络连接，在窗口左侧点击创建一个新的连接，会出现如下所示的界面， 直接点下一步。 中兴通讯机密，未经许可不得扩散 2008 版权所有©中兴通讯股份有限公司 第 2页
    QXDM Professional 操作说明 内部公开▲ 创建拨号连接，拨打“*99#”，用户名为“zte”，然后点击创建即创建完成。 2.4 软件安装 首先将文件“高通工具 qxdm”内的压缩包逐个解压，其中 QPST 在测试时用不到， 可 不 用 安 装 ， 则 得 到 文 件 QXDM.WIN.3.14 Installer-00914.3 和 QCAT.WIN.6.30 Installer-00014.13，点击文件内应用程序，进行安装： 安装 QXDM 时 win7-32 位系统需安装上图中的 1、3、4；win7-64 位系统需安装上图 中的 2、3、4；安装 QCAT 直接点击应用程序安装即可。 2.5 License 激活 初次使用 QXDM professional，会弹出如下窗口，要求进行注册： 中兴通讯机密，未经许可不得扩散 2008 版权所有©中兴通讯股份有限公司 第 3页
    QXDM Professional 操作说明 内部公开▲ 图 3-1 QXDM registration User Name : ZTE Password : walshcode Admin Key : 1071  提示 1: QXDM professional 有一定的使用期限，到期后需要重新激活 license。 中兴通讯机密，未经许可不得扩散 2008 版权所有©中兴通讯股份有限公司 第 4页
