第一章 使用Saber Designer创建设计
第二章 Saber scope的介绍
第三章 使用Saber Designer分析设计
二、执行瞬态和DC分析
三、执行AC分析和调用Saber Scope
六、对波形进行测量和计算
七、变化某参数
八、显示参数扫描结果
第四章 电路仿真
二、DC Operating Point Analysis (直流工作点分析)
三、Small-signal AC Analysis(交流小信号分析)
Start Frequency
End Frequency
Run DC Analysis First
Signal List
Include Signal Types
信号类型:选择需要观察的是电压信号(Variables Only)、电流信号(Through Variables Onl
Plot File
仿真结果文件:保存在Signal List选项中被选中信号的仿真结果数据信息。
Data File数据文件
此数据文件中包含了原始仿真结果及每个步长的计算结果,会占用大量的磁盘空间。如无特殊需要,可在Data File 文本框中
Initial Point File
分析起点文件:以此文件的内容为分析起点进行分析。通常可设为两个值:
四、Time-Domain Analysis(瞬态分析)
五、DC Transfer Analysis (直流扫描分析)
Independent Source
Sweep Range
六、Monte Carlo Analysis(蒙特卡罗分析)
Runs
Seed
Parameter List
All Toplevel Parameters
All Parameters
Browse Design
Get Parameters From Selected Parts
Append Parameters From Selected Parts
七、Pole-Zero Analysis (零极点分析)
Input Source
八、Parameter Sweep Analysis (参数扫描分析)
Parameter Name
选择要进行扫描的参数。单击Select按钮将出现一下拉菜单(如图45)各选项意义:
九、Fourier Analysis For Periodic Signals (傅立叶分析).
十一、Stress Analysis (应力分析)
Use Input From
十一、Sensitivity Analysis(灵敏度分析)
All Parameters
Browse Design
Get Parameters From Selected Parts
Append Parameters From Selected Parts
Perturbation
十二、Two-Port Analysis (两端口分析)
Strart Frequency
End Frequency
Input Source
Output Port
一、通过修改现有的Symbol
二、创建Hierarchical Symbol
附录一
List of Measurement Operations
Calculator Extended Operation Buttons

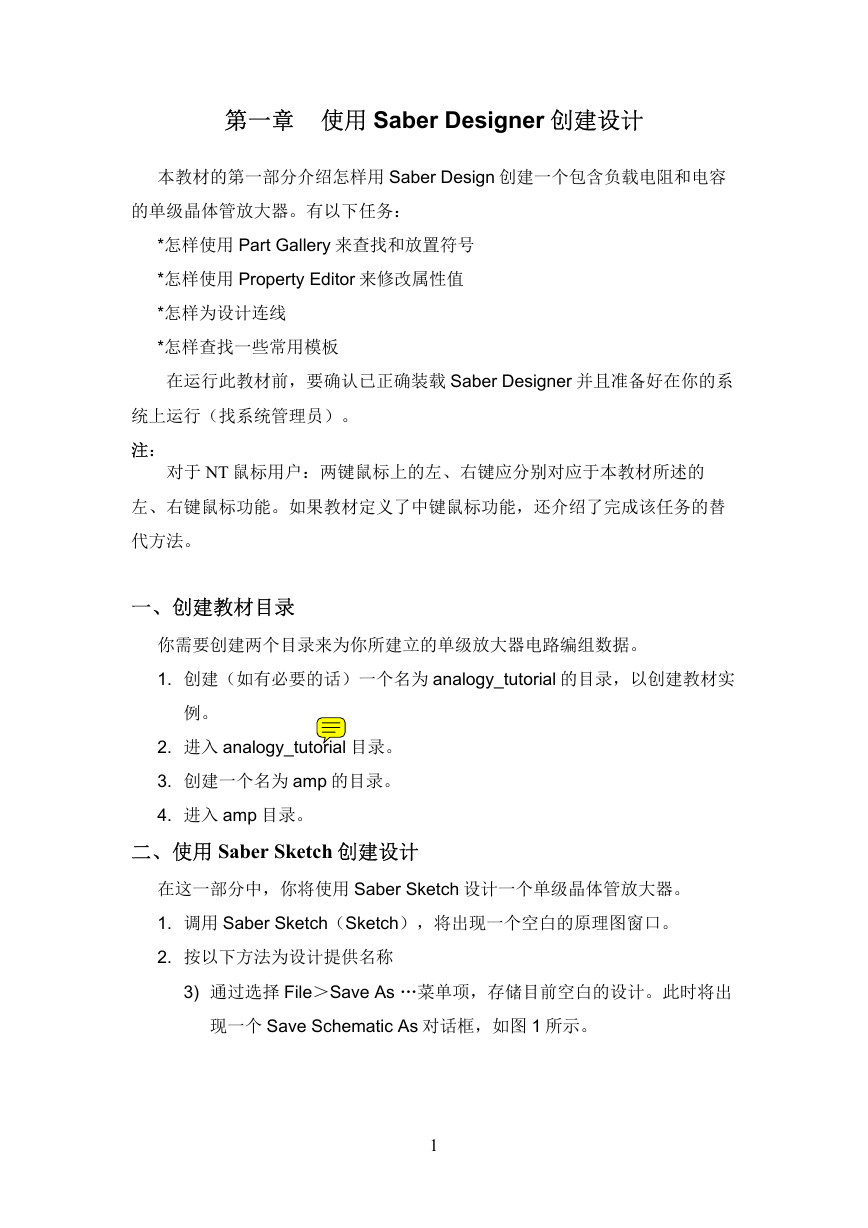

第一章 使用 Saber Designer 创建设计 本教材的第一部分介绍怎样用 Saber Design 创建一个包含负载电阻和电容 的单级晶体管放大器。有以下任务: *怎样使用 Part Gallery 来查找和放置符号 *怎样使用 Property Editor 来修改属性值 *怎样为设计连线 *怎样查找一些常用模板 在运行此教材前,要确认已正确装载 Saber Designer 并且准备好在你的系 统上运行(找系统管理员)。 注: 对于 NT 鼠标用户:两键鼠标上的左、右键应分别对应于本教材所述的 左、右键鼠标功能。如果教材定义了中键鼠标功能,还介绍了完成该任务的替 代方法。 一、创建教材目录 你需要创建两个目录来为你所建立的单级放大器电路编组数据。 1. 创建(如有必要的话)一个名为 analogy_tutorial 的目录,以创建教材实 例。 2. 进入 analogy_tutorial 目录。 3. 创建一个名为 amp 的目录。 4. 进入 amp 目录。 二、使用 Saber Sketch 创建设计 在这一部分中,你将使用 Saber Sketch 设计一个单级晶体管放大器。 1. 调用 Saber Sketch(Sketch),将出现一个空白的原理图窗口。 2. 按以下方法为设计提供名称 3) 通过选择 File>Save As …菜单项,存储目前空白的设计。此时将出 现一个 Save Schematic As 对话框,如图 1 所示。 1

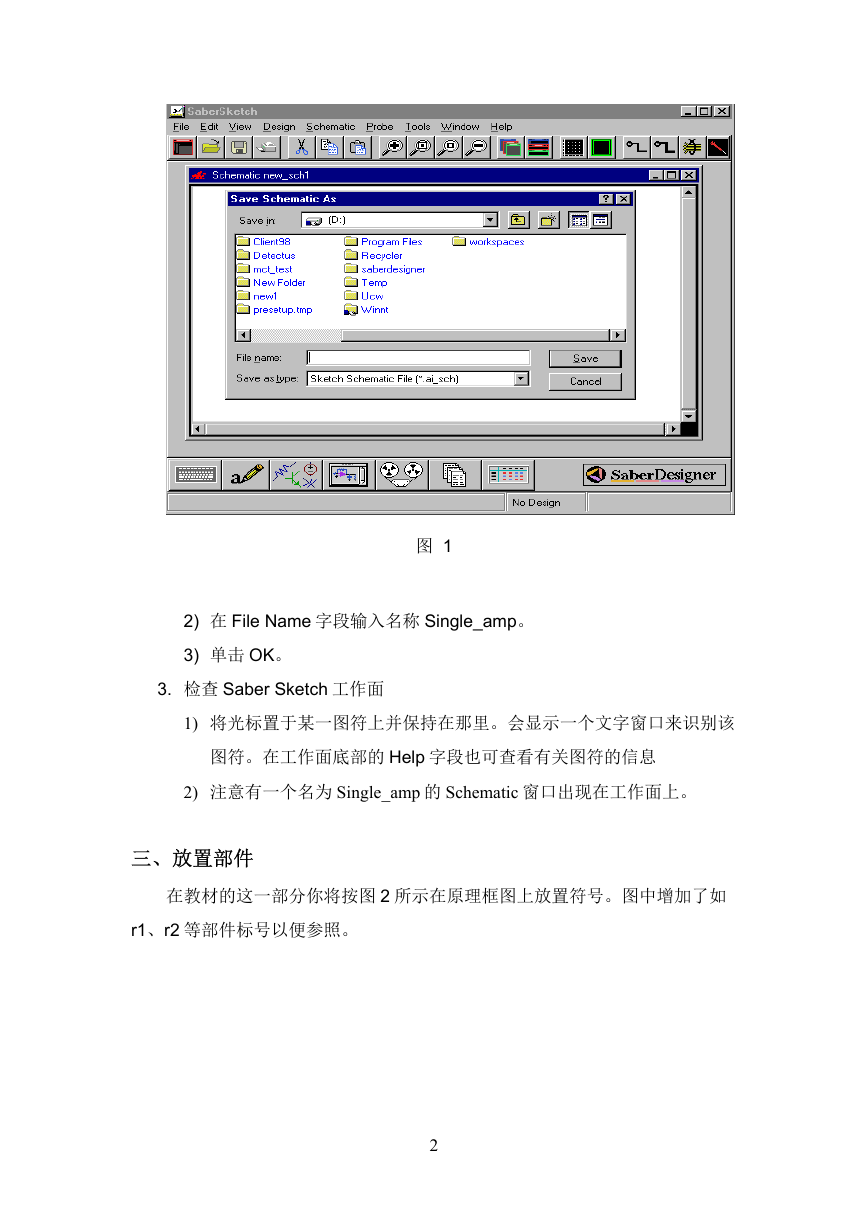

图 1 2) 在 File Name 字段输入名称 Single_amp。 3) 单击 OK。 3. 检查 Saber Sketch 工作面 1) 将光标置于某一图符上并保持在那里。会显示一个文字窗口来识别该 图符。在工作面底部的 Help 字段也可查看有关图符的信息 2) 注意有一个名为 Single_amp 的 Schematic 窗口出现在工作面上。 三、放置部件 在教材的这一部分你将按图 2 所示在原理框图上放置符号。图中增加了如 r1、r2 等部件标号以便参照。 2

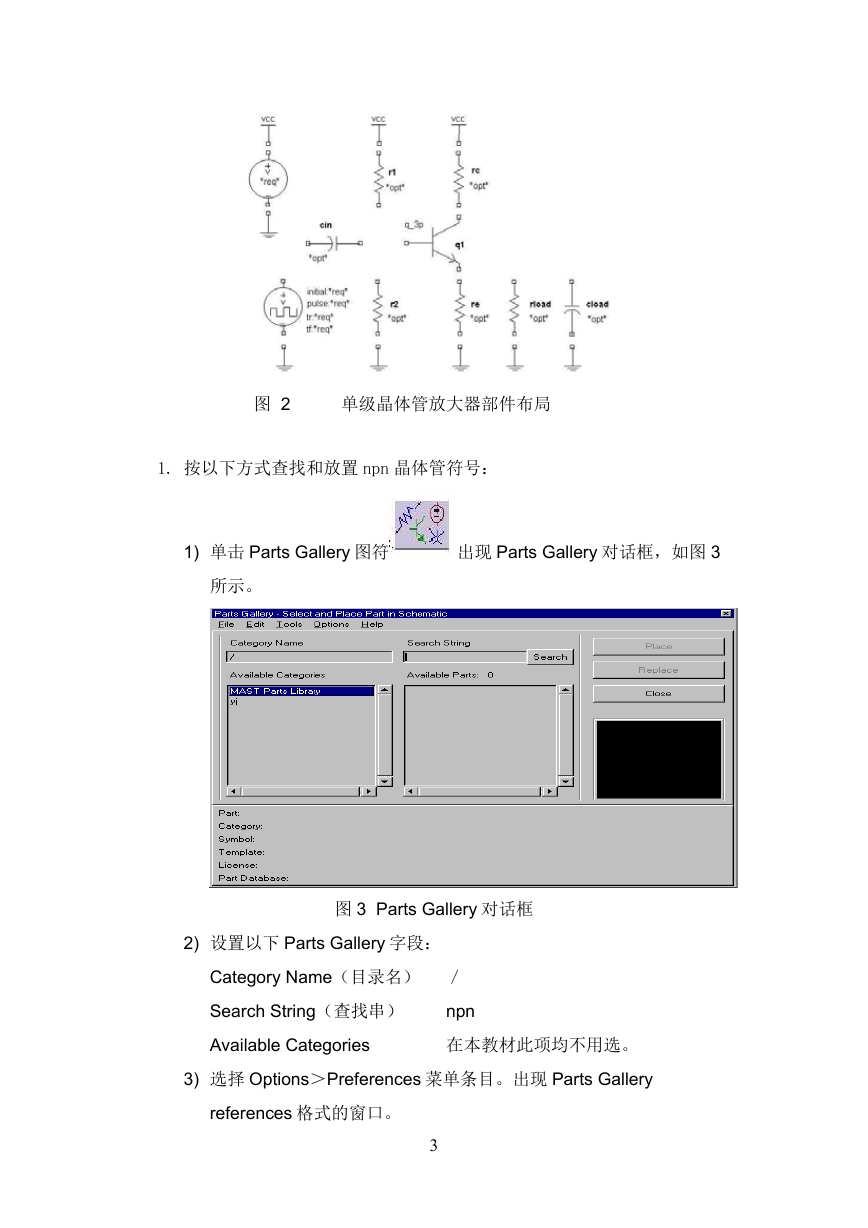

单级晶体管放大器部件布局 图 2 1. 按以下方式查找和放置 npn 晶体管符号: 1) 单击 Parts Gallery 图符 出现 Parts Gallery 对话框,如图 3 所示。 图 3 Parts Gallery 对话框 2) 设置以下 Parts Gallery 字段: Category Name(目录名) / npn Search String(查找串) Available Categories 在本教材此项均不用选。 3) 选择 Options>Preferences 菜单条目。出现 Parts Gallery references 格式的窗口。 3

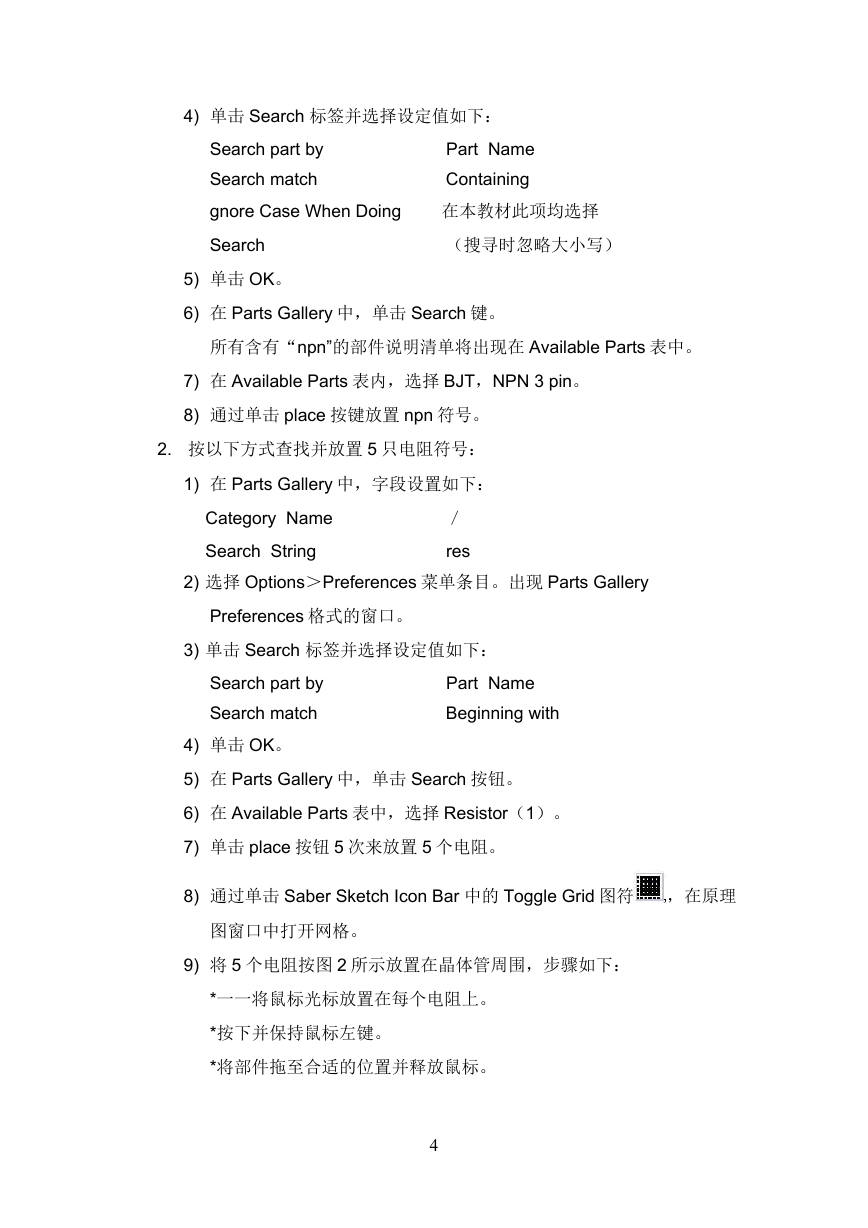

4) 单击 Search 标签并选择设定值如下: Search part by Search match gnore Case When Doing Search Part Name Containing 在本教材此项均选择 (搜寻时忽略大小写) 5) 单击 OK。 6) 在 Parts Gallery 中,单击 Search 键。 所有含有“npn”的部件说明清单将出现在 Available Parts 表中。 7) 在 Available Parts 表内,选择 BJT,NPN 3 pin。 8) 通过单击 place 按键放置 npn 符号。 2. 按以下方式查找并放置 5 只电阻符号: 1) 在 Parts Gallery 中,字段设置如下: Category Name Search String / res 2) 选择 Options>Preferences 菜单条目。出现 Parts Gallery Preferences 格式的窗口。 3) 单击 Search 标签并选择设定值如下: Search part by Search match Part Name Beginning with 4) 单击 OK。 5) 在 Parts Gallery 中,单击 Search 按钮。 6) 在 Available Parts 表中,选择 Resistor(1)。 7) 单击 place 按钮 5 次来放置 5 个电阻。 8) 通过单击 Saber Sketch Icon Bar 中的 Toggle Grid 图符 ,在原理 图窗口中打开网格。 9) 将 5 个电阻按图 2 所示放置在晶体管周围,步骤如下: *一一将鼠标光标放置在每个电阻上。 *按下并保持鼠标左键。 *将部件拖至合适的位置并释放鼠标。 4

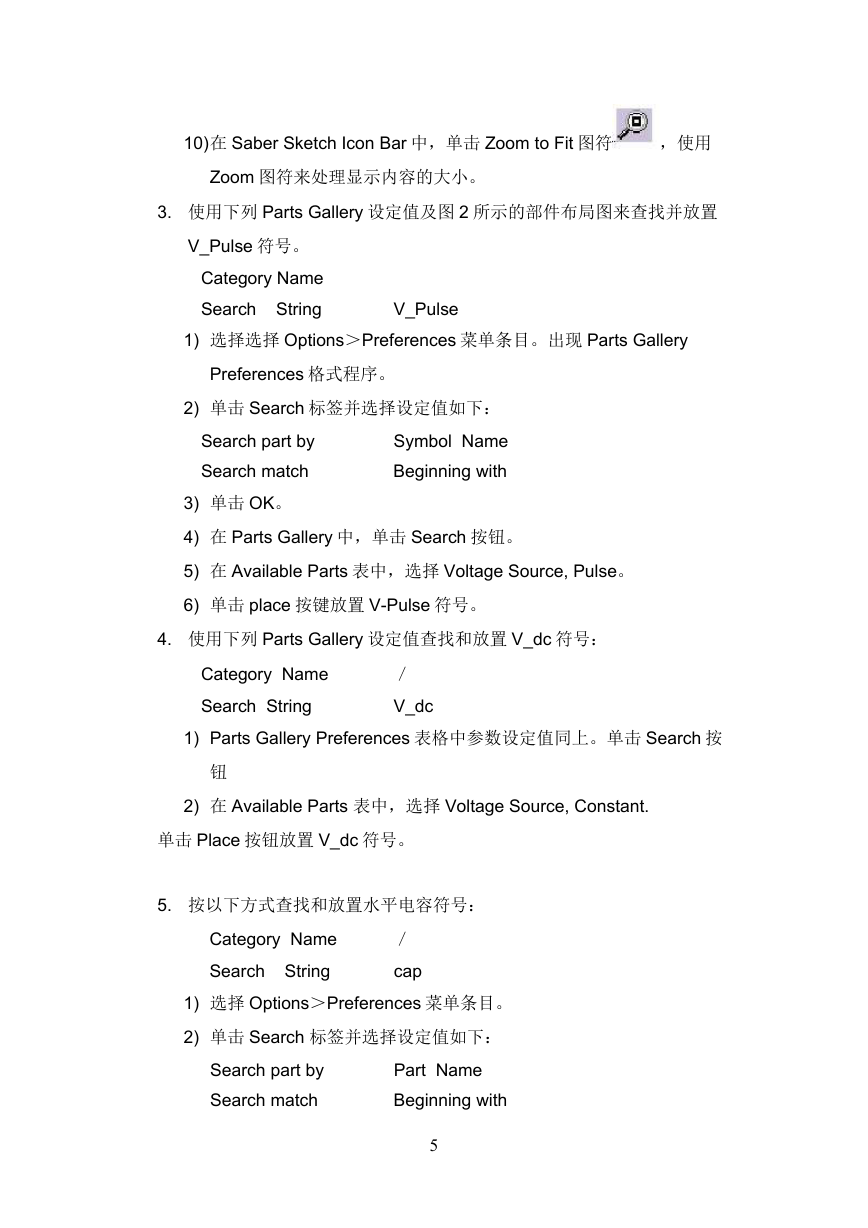

10) 在 Saber Sketch Icon Bar 中,单击 Zoom to Fit 图符 ,使用 Zoom 图符来处理显示内容的大小。 3. 使用下列 Parts Gallery 设定值及图 2 所示的部件布局图来查找并放置 V_Pulse 符号。 Category Name Search String V_Pulse 1) 选择选择 Options>Preferences 菜单条目。出现 Parts Gallery Preferences 格式程序。 2) 单击 Search 标签并选择设定值如下: Symbol Name Beginning with Search part by Search match 3) 单击 OK。 4) 在 Parts Gallery 中,单击 Search 按钮。 5) 在 Available Parts 表中,选择 Voltage Source, Pulse。 6) 单击 place 按键放置 V-Pulse 符号。 4. 使用下列 Parts Gallery 设定值查找和放置 V_dc 符号: Category Name Search String / V_dc 1) Parts Gallery Preferences 表格中参数设定值同上。单击 Search 按 钮 2) 在 Available Parts 表中,选择 Voltage Source, Constant. 单击 Place 按钮放置 V_dc 符号。 5. 按以下方式查找和放置水平电容符号: Category Name Search String / cap 1) 选择 Options>Preferences 菜单条目。 2) 单击 Search 标签并选择设定值如下: Search part by Search match Part Name Beginning with 5

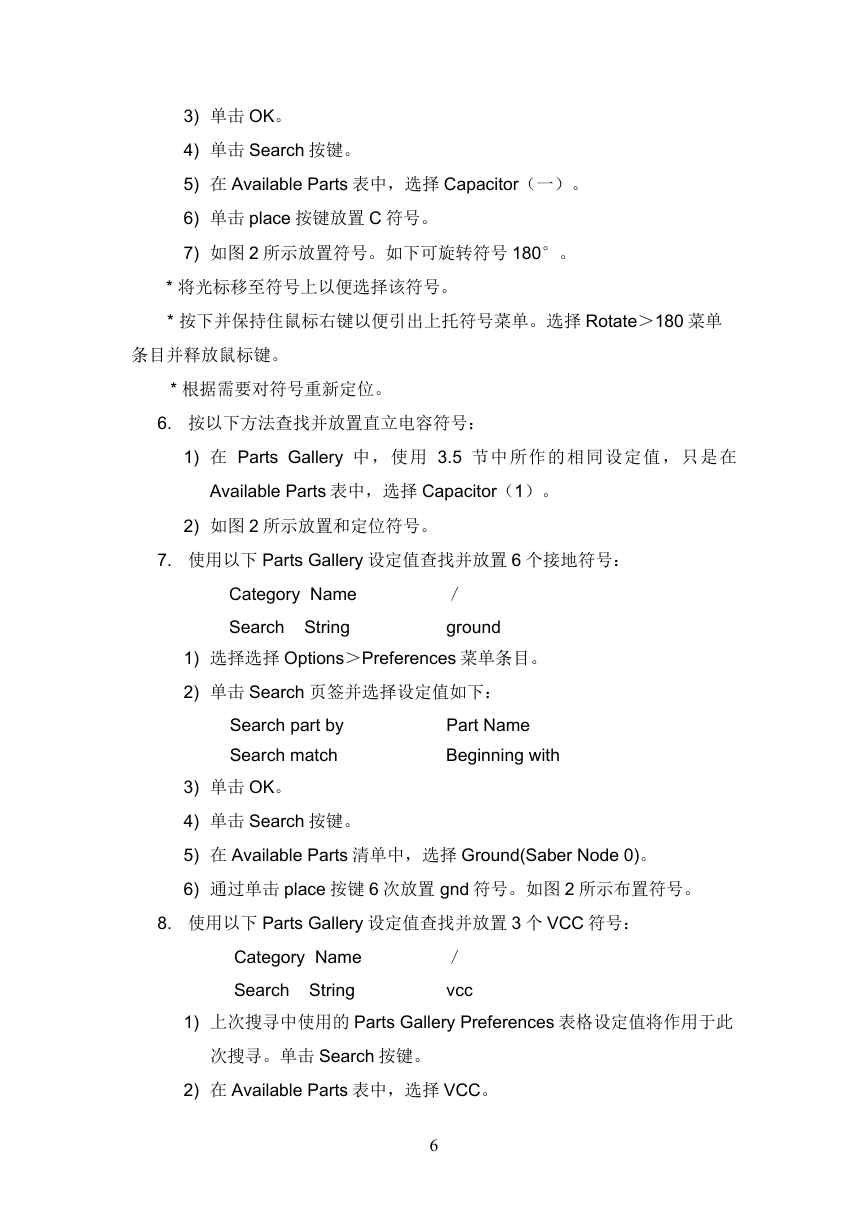

3) 单击 OK。 4) 单击 Search 按键。 5) 在 Available Parts 表中,选择 Capacitor(一)。 6) 单击 place 按键放置 C 符号。 7) 如图 2 所示放置符号。如下可旋转符号 180°。 * 将光标移至符号上以便选择该符号。 * 按下并保持住鼠标右键以便引出上托符号菜单。选择 Rotate>180 菜单 条目并释放鼠标键。 * 根据需要对符号重新定位。 6. 按以下方法查找并放置直立电容符号: 1) 在 Parts Gallery 中,使用 3.5 节中所作的相同设定值,只是在 Available Parts 表中,选择 Capacitor(1)。 2) 如图 2 所示放置和定位符号。 7. 使用以下 Parts Gallery 设定值查找并放置 6 个接地符号: Category Name Search String / ground 1) 选择选择 Options>Preferences 菜单条目。 2) 单击 Search 页签并选择设定值如下: Search part by Search match Part Name Beginning with 3) 单击 OK。 4) 单击 Search 按键。 5) 在 Available Parts 清单中,选择 Ground(Saber Node 0)。 6) 通过单击 place 按键 6 次放置 gnd 符号。如图 2 所示布置符号。 8. 使用以下 Parts Gallery 设定值查找并放置 3 个 VCC 符号: Category Name Search String / vcc 1) 上次搜寻中使用的 Parts Gallery Preferences 表格设定值将作用于此 次搜寻。单击 Search 按键。 2) 在 Available Parts 表中,选择 VCC。 6

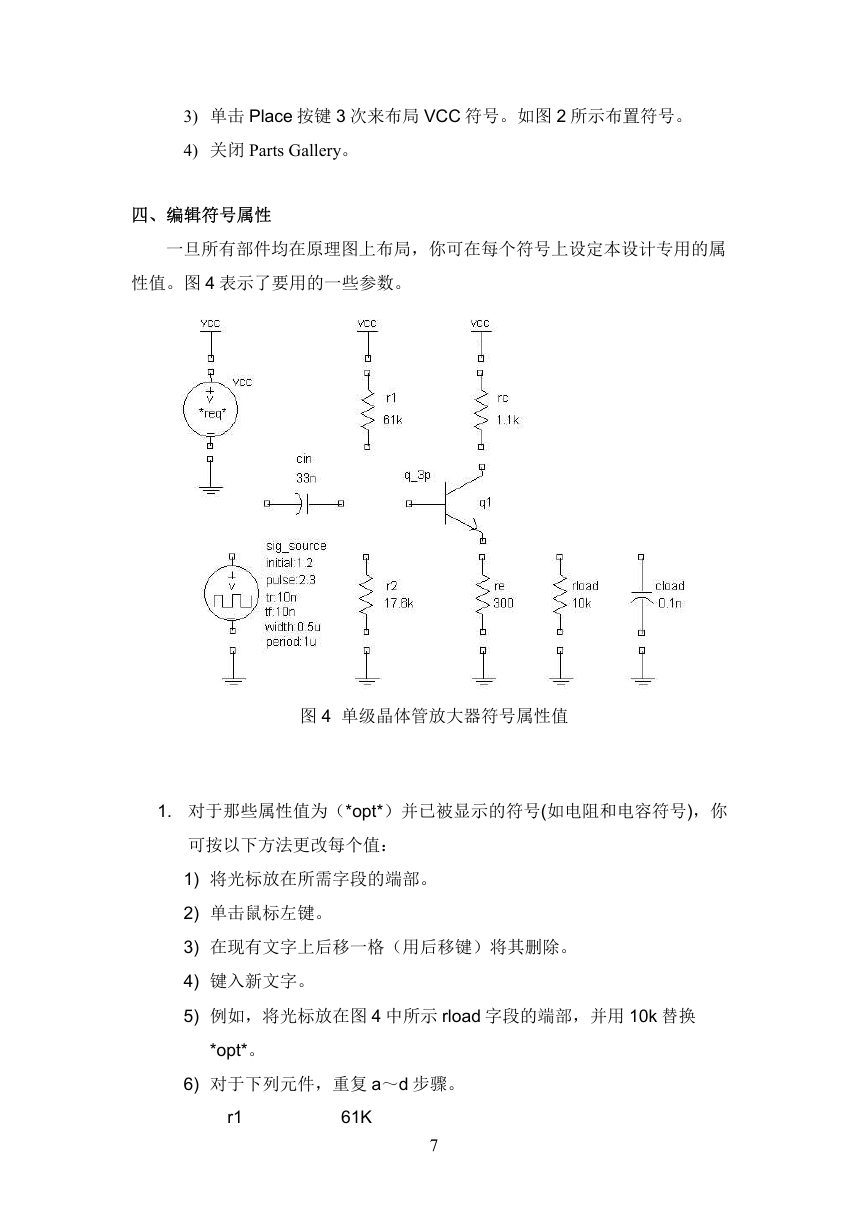

3) 单击 Place 按键 3 次来布局 VCC 符号。如图 2 所示布置符号。 4) 关闭 Parts Gallery。 四、编辑符号属性 一旦所有部件均在原理图上布局,你可在每个符号上设定本设计专用的属 性值。图 4 表示了要用的一些参数。 图 4 单级晶体管放大器符号属性值 1. 对于那些属性值为(*opt*)并已被显示的符号(如电阻和电容符号),你 可按以下方法更改每个值: 1) 将光标放在所需字段的端部。 2) 单击鼠标左键。 3) 在现有文字上后移一格(用后移键)将其删除。 4) 键入新文字。 5) 例如,将光标放在图 4 中所示 rload 字段的端部,并用 10k 替换 *opt*。 6) 对于下列元件,重复 a~d 步骤。 r1 61K 7

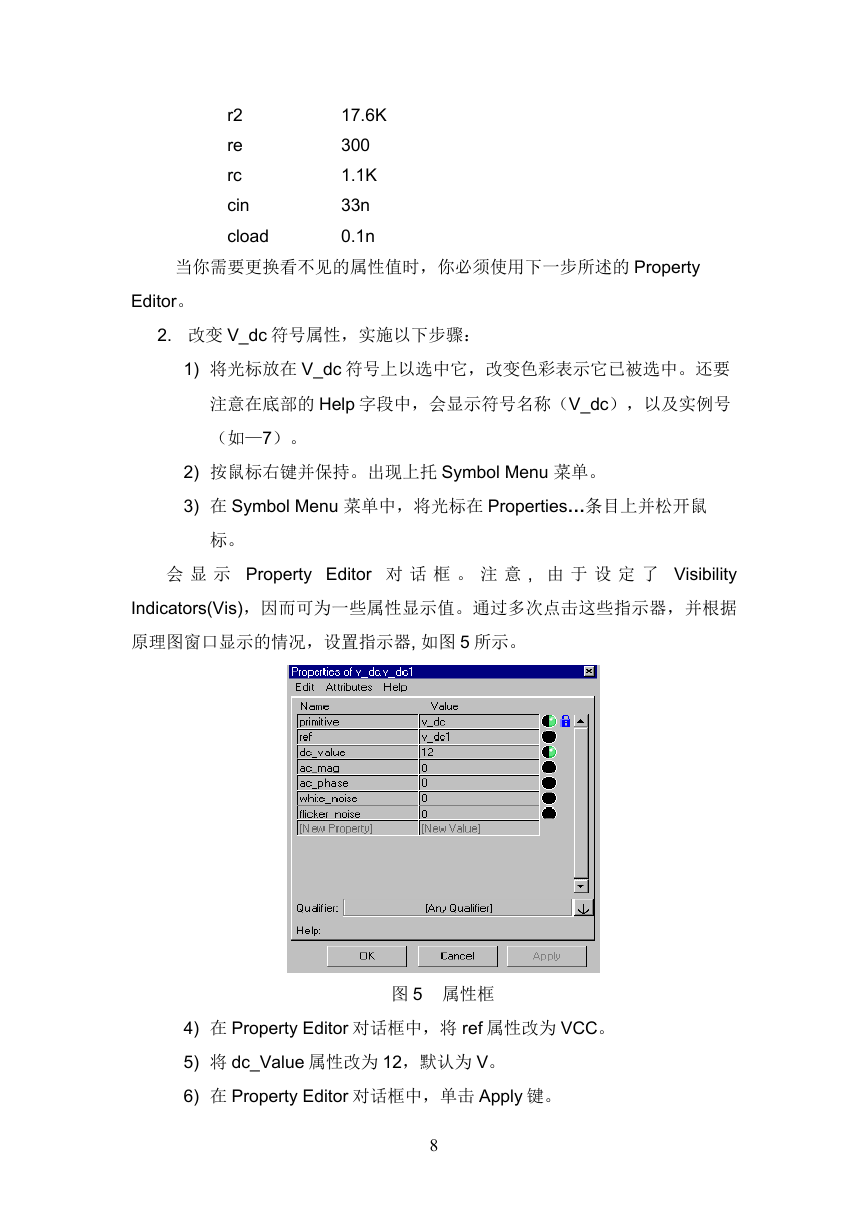

r2 re rc cin cload 17.6K 300 1.1K 33n 0.1n 当你需要更换看不见的属性值时,你必须使用下一步所述的 Property Editor。 2. 改变 V_dc 符号属性,实施以下步骤: 1) 将光标放在 V_dc 符号上以选中它,改变色彩表示它已被选中。还要 注意在底部的 Help 字段中,会显示符号名称(V_dc),以及实例号 (如—7)。 2) 按鼠标右键并保持。出现上托 Symbol Menu 菜单。 3) 在 Symbol Menu 菜单中,将光标在 Properties…条目上并松开鼠 标。 会 显 示 Property Editor 对 话 框 。 注 意 , 由 于 设 定 了 Visibility Indicators(Vis),因而可为一些属性显示值。通过多次点击这些指示器,并根据 原理图窗口显示的情况,设置指示器, 如图 5 所示。 图 5 属性框 4) 在 Property Editor 对话框中,将 ref 属性改为 VCC。 5) 将 dc_Value 属性改为 12,默认为 V。 6) 在 Property Editor 对话框中,单击 Apply 键。 8
