目錄使用注意事項........................................................................................2 安全指示 ................................................................................................................................. 2 概述......................................................................................................4 投影機功能.............................................................................................................................. 4 包裝內容物.............................................................................................................................. 5 投影機總覽.............................................................................................................................. 6 使用投影機 ...........................................................................................8 控制面板 ................................................................................................................................. 8 連接埠..................................................................................................................................... 9 遙控器................................................................................................................................... 11 安裝電池 ............................................................................................................................... 14 遙控器的操作 ........................................................................................................................ 15 連接....................................................................................................16 連接電腦或顯示器................................................................................................................. 18 連接影像來源裝置................................................................................................................. 20 操作....................................................................................................23 開啟 / 關閉投影機電源 .......................................................................................................... 23 調整投影機高度 .................................................................................................................... 24 調整投影機縮放比例與焦距 .................................................................................................. 24 調整投影影像尺寸................................................................................................................. 25 功能表操作............................................................................................................................ 29 藉由 LAN 環境控制投影機 .................................................................................................... 47 藉由網路瀏覽器控制投影機 .................................................................................................. 50 透過 Optoma Presenter 顯示影像......................................................................................... 57 利用 USB 儲存裝置顯示圖片 ................................................................................................ 61 附錄....................................................................................................66 更換濾網 ............................................................................................................................... 66 替換燈泡 ............................................................................................................................... 67 安裝懸吊底座 ........................................................................................................................ 69 相容模式 ............................................................................................................................... 70 紅外線碼 ............................................................................................................................... 73 Telnet 指令 ........................................................................................................................... 75 PJLink 指令........................................................................................................................... 76 AMX Device Discovery 指令................................................................................................. 77 RS232 指令與協定功能清單 ................................................................................................. 78 疑難排解 ............................................................................................................................... 84 Optoma 全球據點 ................................................................................................................. 86 法規與安全注意事項 ............................................................................................................. 89 TC-1

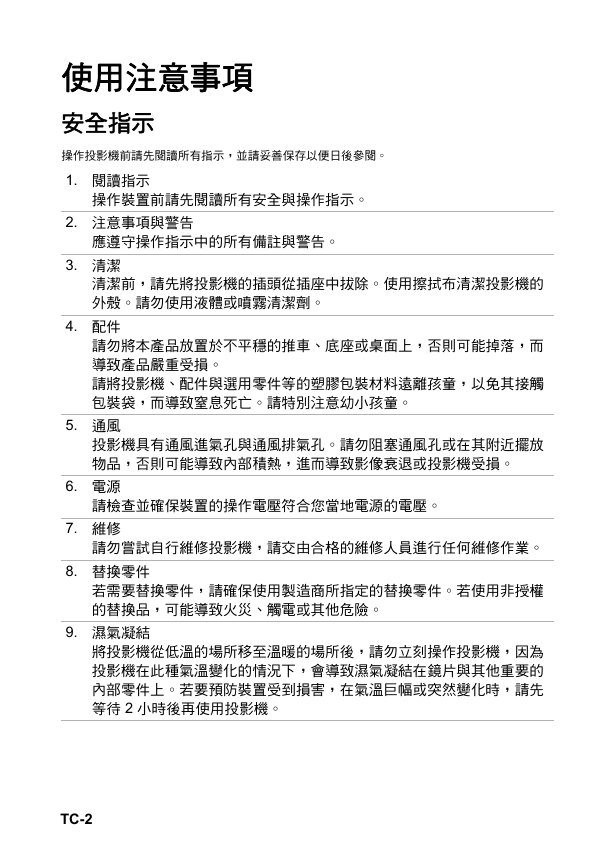

使用注意事項安全指示操作投影機前請先閱讀所有指示，並請妥善保存以便日後參閱。 1. 閱讀指示操作裝置前請先閱讀所有安全與操作指示。 2. 注意事項與警告應遵守操作指示中的所有備註與警告。 3. 清潔清潔前，請先將投影機的插頭從插座中拔除。使用擦拭布清潔投影機的外殼。請勿使用液體或噴霧清潔劑。 4. 配件請勿將本產品放置於不平穩的推車、底座或桌面上，否則可能掉落，而導致產品嚴重受損。請將投影機、配件與選用零件等的塑膠包裝材料遠離孩童，以免其接觸包裝袋，而導致窒息死亡。請特別注意幼小孩童。 5. 通風投影機具有通風進氣孔與通風排氣孔。請勿阻塞通風孔或在其附近擺放物品，否則可能導致內部積熱，進而導致影像衰退或投影機受損。 6. 電源請檢查並確保裝置的操作電壓符合您當地電源的電壓。 7. 維修請勿嘗試自行維修投影機，請交由合格的維修人員進行任何維修作業。 8. 替換零件若需要替換零件，請確保使用製造商所指定的替換零件。若使用非授權的替換品，可能導致火災、觸電或其他危險。 9. 濕氣凝結將投影機從低溫的場所移至溫暖的場所後，請勿立刻操作投影機，因為投影機在此種氣溫變化的情況下，會導致濕氣凝結在鏡片與其他重要的內部零件上。若要預防裝置受到損害，在氣溫巨幅或突然變化時，請先等待 2 小時後再使用投影機。 TC-2

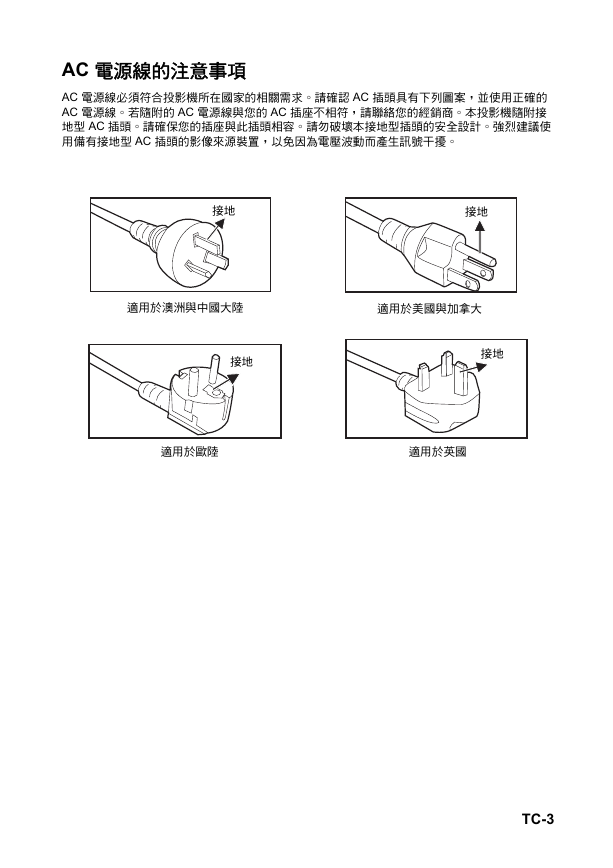

AC 電源線的注意事項 AC 電源線必須符合投影機所在國家的相關需求。請確認 AC 插頭具有下列圖案，並使用正確的 AC 電源線。若隨附的 AC 電源線與您的 AC 插座不相符，請聯絡您的經銷商。本投影機隨附接地型 AC 插頭。請確保您的插座與此插頭相容。請勿破壞本接地型插頭的安全設計。強烈建議使用備有接地型 AC 插頭的影像來源裝置，以免因為電壓波動而產生訊號干擾。接地接地適用於澳洲與中國大陸適用於美國與加拿大接地接地適用於歐陸適用於英國 TC-3

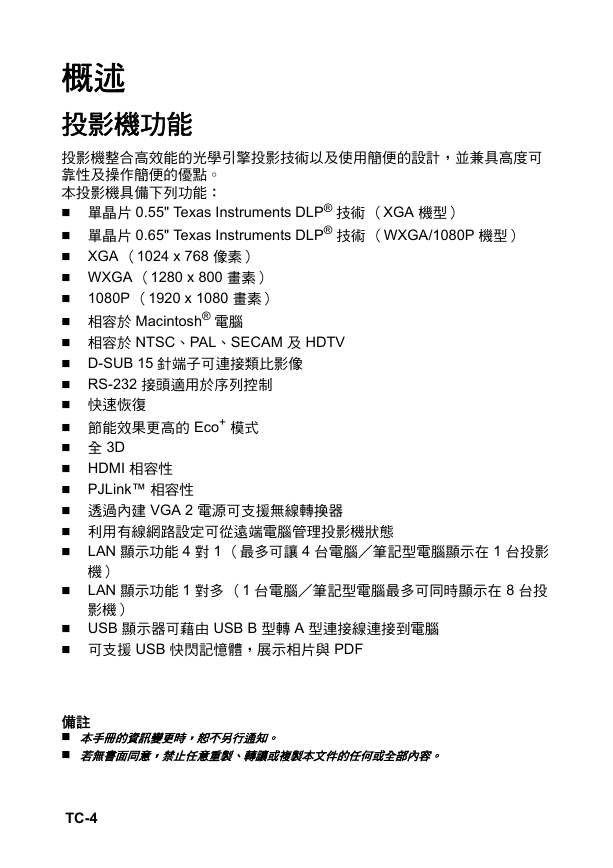

概述投影機功能投影機整合高效能的光學引擎投影技術以及使用簡便的設計，並兼具高度可靠性及操作簡便的優點。本投影機具備下列功能：  單晶片 0.55" Texas Instruments DLP® 技術（XGA 機型）  單晶片 0.65" Texas Instruments DLP® 技術（WXGA/1080P 機型）  XGA （1024 x 768 像素）  WXGA （1280 x 800 畫素）  1080P （1920 x 1080 畫素）  相容於 Macintosh® 電腦  相容於 NTSC、PAL、SECAM 及 HDTV  D-SUB 15 針端子可連接類比影像  RS-232 接頭適用於序列控制  快速恢復  節能效果更高的 Eco+ 模式  全 3D  HDMI 相容性  PJLink™ 相容性  透過內建 VGA 2 電源可支援無線轉換器  利用有線網路設定可從遠端電腦管理投影機狀態  LAN 顯示功能 4 對 1 （最多可讓 4 台電腦／筆記型電腦顯示在 1 台投影機）  LAN 顯示功能 1 對多（1 台電腦／筆記型電腦最多可同時顯示在 8 台投影機）  USB 顯示器可藉由 USB B 型轉 A 型連接線連接到電腦  可支援 USB 快閃記憶體，展示相片與 PDF 備註  本手冊的資訊變更時，恕不另行通知。  若無書面同意，禁止任意重製、轉讓或複製本文件的任何或全部內容。 TC-4

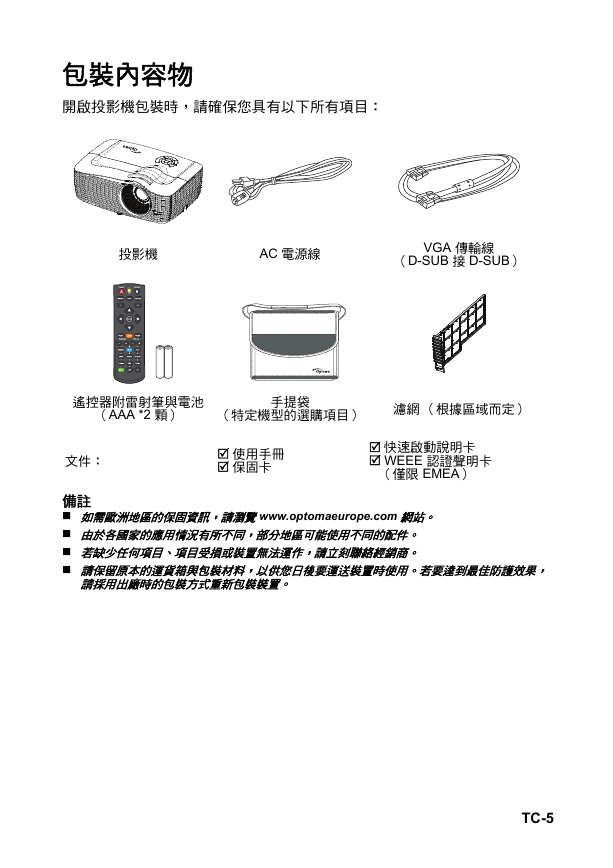

包裝內容物開啟投影機包裝時，請確保您具有以下所有項目：投影機 AC 電源線 VGA 傳輸線（D-SUB 接 D-SUB）遙控器附雷射筆與電池（AAA *2 顆）手提袋（特定機型的選購項目）濾網（根據區域而定）文件：  使用手冊  保固卡  快速啟動說明卡  WEEE 認證聲明卡（僅限 EMEA）備註  如需歐洲地區的保固資訊，請瀏覽 www.optomaeurope.com 網站。  由於各國家的應用情況有所不同，部分地區可能使用不同的配件。  若缺少任何項目、項目受損或裝置無法運作，請立刻聯絡經銷商。  請保留原本的運貨箱與包裝材料，以供您日後要運送裝置時使用。若要達到最佳防護效果，請採用出廠時的包裝方式重新包裝裝置。 TC-5

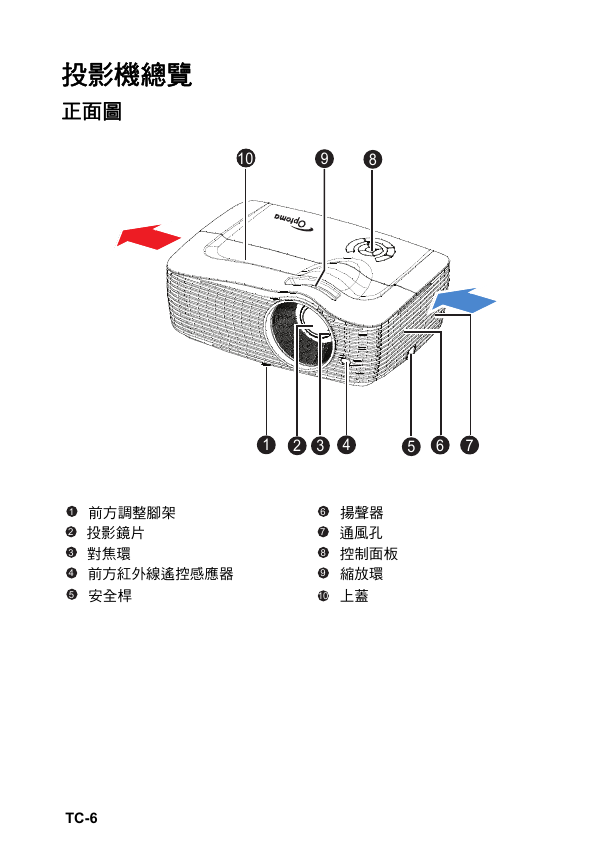

投影機總覽正面圖 10 9 8 1 2 3 4 5 6 7 1 2 3 4 5 前方調整腳架投影鏡片對焦環前方紅外線遙控感應器安全桿 6 7 8 9 10 揚聲器通風孔控制面板縮放環上蓋 TC-6

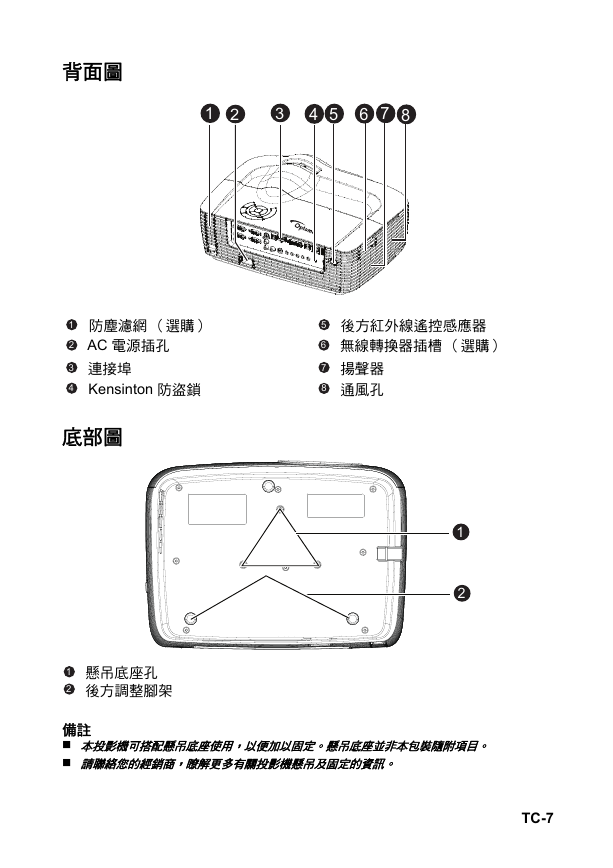

背面圖 1 2 3 4 5 6 7 8 1 2 3 4 防塵濾網（選購） AC 電源插孔連接埠 Kensinton 防盜鎖底部圖 5 6 7 8 後方紅外線遙控感應器無線轉換器插槽（選購）揚聲器通風孔 1 2 1 22 懸吊底座孔後方調整腳架備註  本投影機可搭配懸吊底座使用，以便加以固定。懸吊底座並非本包裝隨附項目。  請聯絡您的經銷商，瞭解更多有關投影機懸吊及固定的資訊。 TC-7

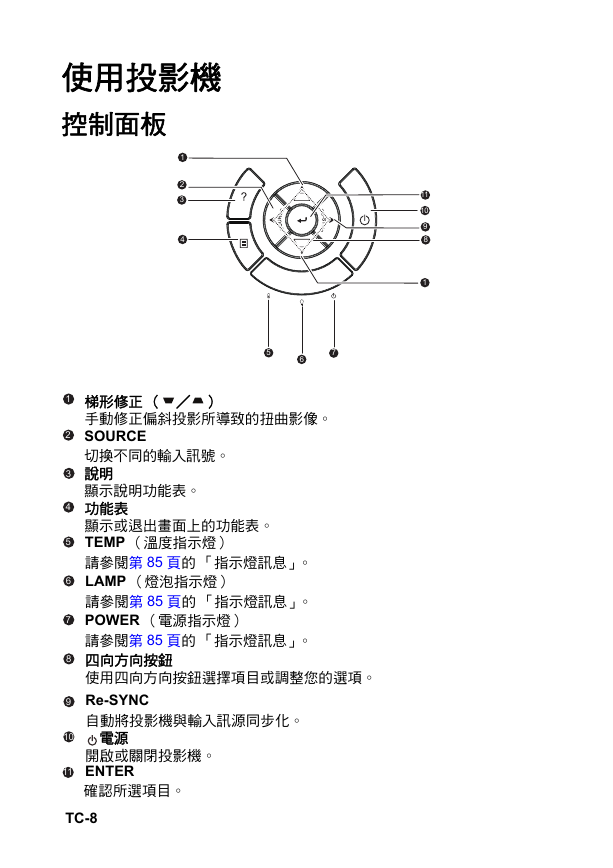

使用投影機控制面板 1 2 3 4 11 10 9 8 1 5 7 6 1 2 3 4 5 6 7 8 9 10 11 梯形修正（／）手動修正偏斜投影所導致的扭曲影像。 SOURCE 切換不同的輸入訊號。說明顯示說明功能表。功能表顯示或退出畫面上的功能表。 TEMP （溫度指示燈）請參閱第 85 頁的「指示燈訊息」。 LAMP （燈泡指示燈）請參閱第 85 頁的「指示燈訊息」。 POWER （電源指示燈）請參閱第 85 頁的「指示燈訊息」。四向方向按鈕使用四向方向按鈕選擇項目或調整您的選項。 Re-SYNC 自動將投影機與輸入訊源同步化。電源開啟或關閉投影機。 ENTER 確認所選項目。 TC-8
