4.9GHz微带天线阵仿真算例 CST China Ltd / 2014/7/25 1 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn

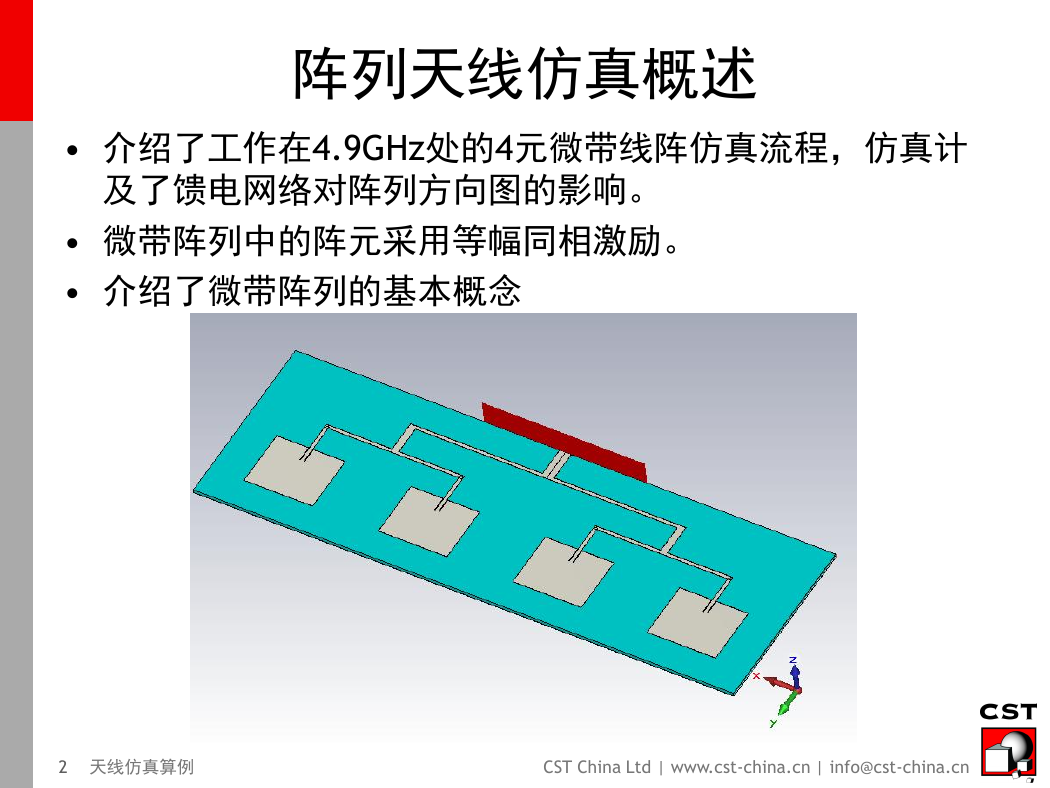

阵列天线仿真概述 • 介绍了工作在4.9GHz处的4元微带线阵仿真流程，仿真计及了馈电网络对阵列方向图的影响。 • 微带阵列中的阵元采用等幅同相激励。 • 介绍了微带阵列的基本概念 2 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn

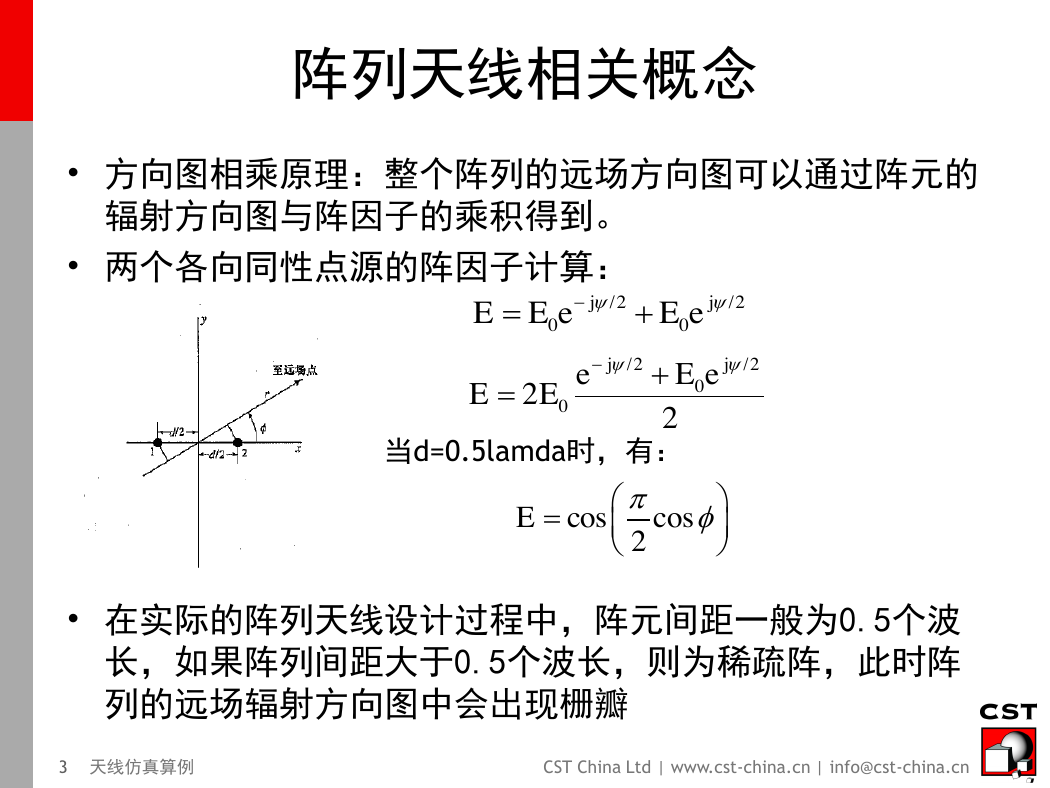

阵列天线相关概念 • 方向图相乘原理：整个阵列的远场方向图可以通过阵元的辐射方向图与阵因子的乘积得到。 • 两个各向同性点源的阵因子计算：当d=0.5lamda时，有： • 在实际的阵列天线设计过程中，阵元间距一般为0.5个波长，如果阵列间距大于0.5个波长，则为稀疏阵，此时阵列的远场辐射方向图中会出现栅瓣 3 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn /2/200jjEEeEe/2/20022jjeEeEEcoscos2E

简单阵列天线示意图 4 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn

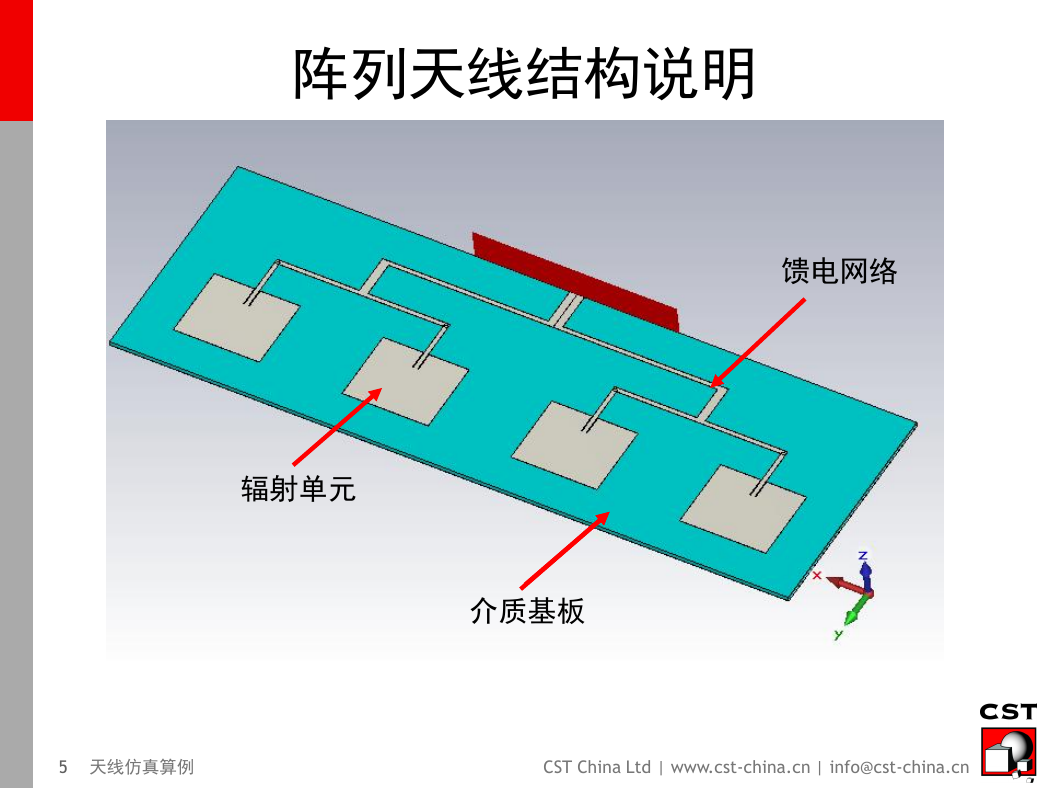

阵列天线结构说明馈电网络辐射单元介质基板 5 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn

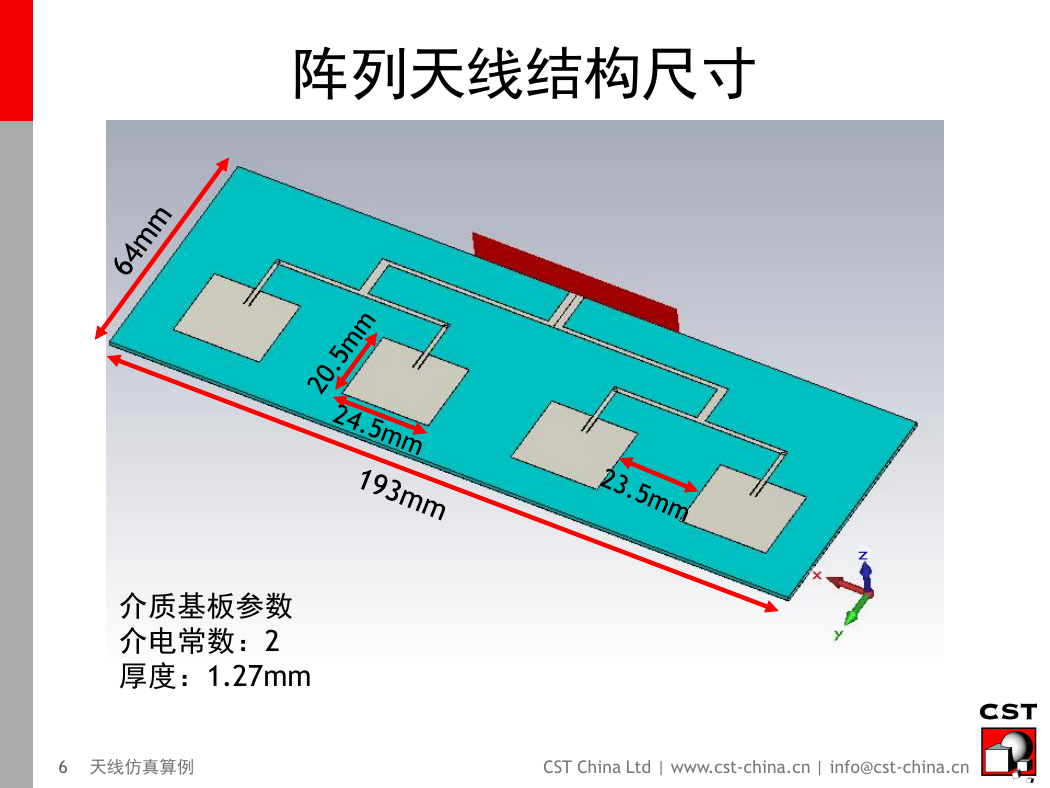

阵列天线结构尺寸介质基板参数介电常数：2 厚度：1.27mm 6 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn

打开CST 2013 点击此处创建新工程文件 7 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn

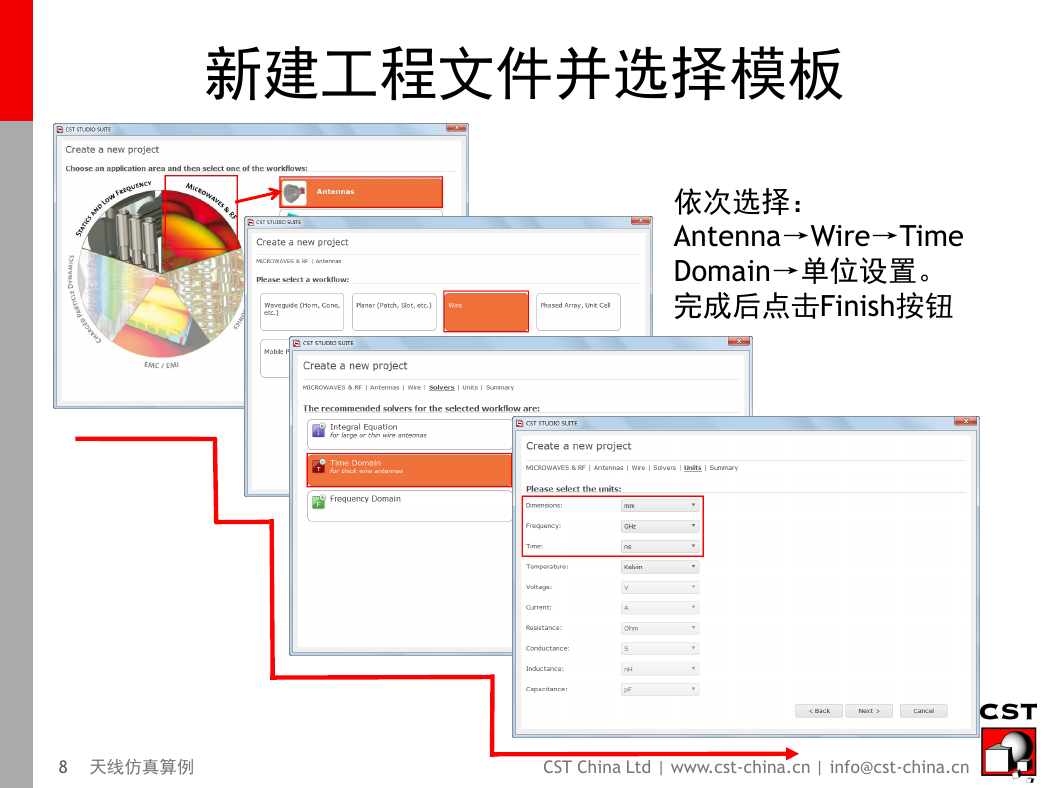

新建工程文件并选择模板依次选择： Antenna→Wire→Time Domain→单位设置。完成后点击Finish按钮 8 天线仿真算例 CST China Ltd | www.cst-china.cn | info@cst-china.cn
