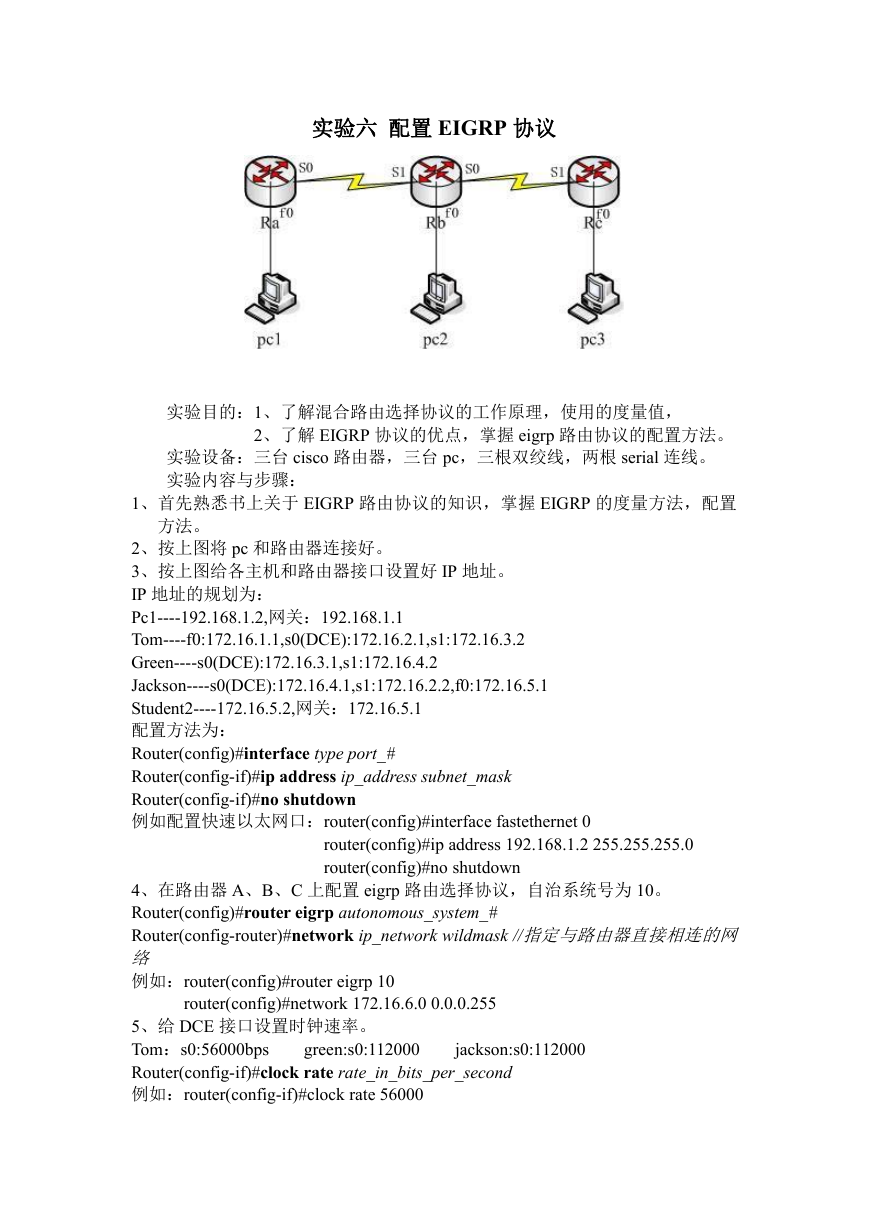

实验六 配置 EIGRP 协议 实验目的：1、了解混合路由选择协议的工作原理，使用的度量值， 2、了解 EIGRP 协议的优点，掌握 eigrp 路由协议的配置方法。 实验设备：三台 cisco 路由器，三台 pc，三根双绞线，两根 serial 连线。 实验内容与步骤： 1、首先熟悉书上关于 EIGRP 路由协议的知识，掌握 EIGRP 的度量方法，配置 方法。 2、按上图将 pc 和路由器连接好。 3、按上图给各主机和路由器接口设置好 IP 地址。 IP 地址的规划为： Pc1----192.168.1.2,网关：192.168.1.1 Tom----f0:172.16.1.1,s0(DCE):172.16.2.1,s1:172.16.3.2 Green----s0(DCE):172.16.3.1,s1:172.16.4.2 Jackson----s0(DCE):172.16.4.1,s1:172.16.2.2,f0:172.16.5.1 Student2----172.16.5.2,网关：172.16.5.1 配置方法为： Router(config)#interface type port_# Router(config-if)#ip address ip_address subnet_mask Router(config-if)#no shutdown 例如配置快速以太网口：router(config)#interface fastethernet 0 router(config)#ip address 192.168.1.2 255.255.255.0 router(config)#no shutdown 4、在路由器 A、B、C 上配置 eigrp 路由选择协议，自治系统号为 10。 Router(config)#router eigrp autonomous_system_# Router(config-router)#network ip_network wildmask //指定与路由器直接相连的网 络 例如：router(config)#router eigrp 10 router(config)#network 172.16.6.0 0.0.0.255 5、给 DCE 接口设置时钟速率。 Tom：s0:56000bps Router(config-if)#clock rate rate_in_bits_per_second 例如：router(config-if)#clock rate 56000 green:s0:112000 jackson:s0:112000 

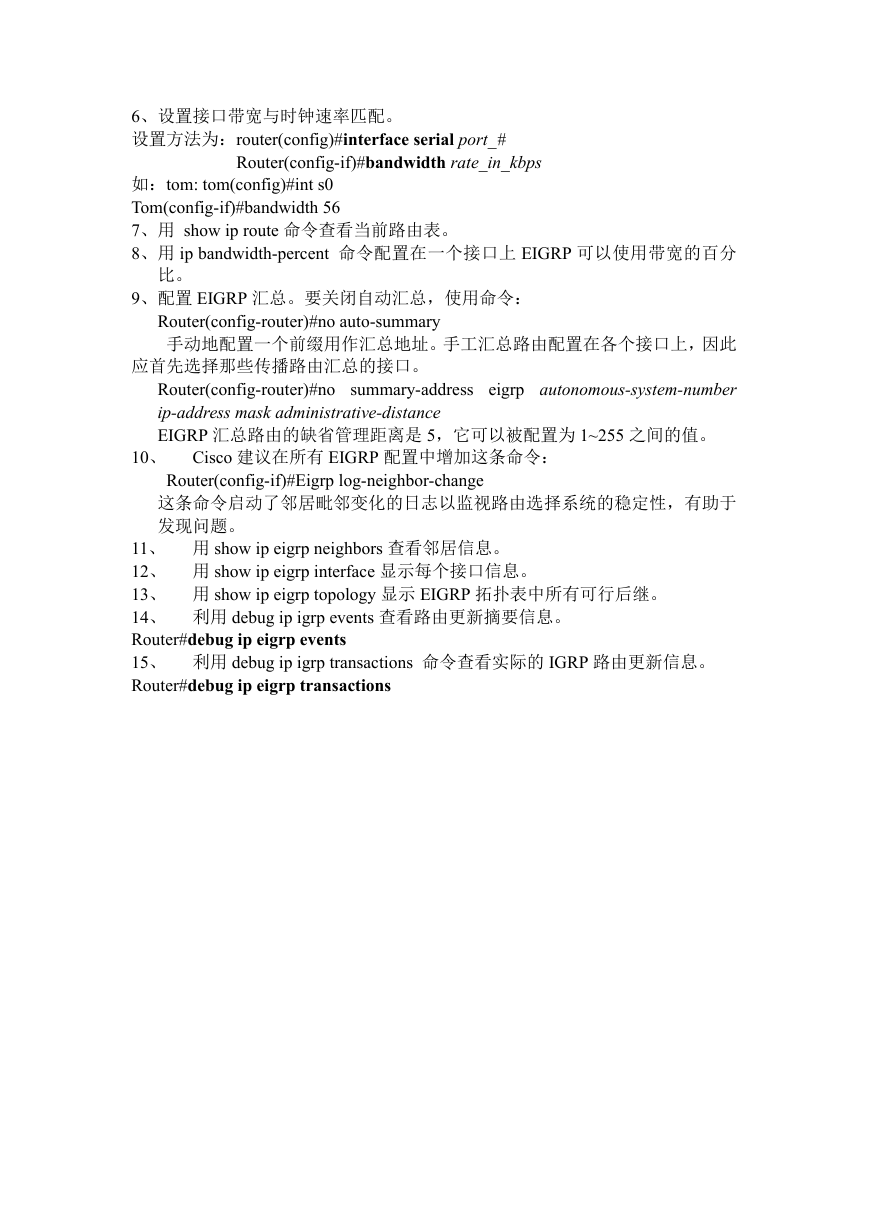

6、设置接口带宽与时钟速率匹配。 设置方法为：router(config)#interface serial port_# Router(config-if)#bandwidth rate_in_kbps 如：tom: tom(config)#int s0 Tom(config-if)#bandwidth 56 7、用 show ip route 命令查看当前路由表。 8、用 ip bandwidth-percent 命令配置在一个接口上 EIGRP 可以使用带宽的百分 比。 9、配置 EIGRP 汇总。要关闭自动汇总，使用命令： Router(config-router)#no auto-summary 手动地配置一个前缀用作汇总地址。手工汇总路由配置在各个接口上，因此 应首先选择那些传播路由汇总的接口。 Router(config-router)#no summary-address eigrp autonomous-system-number ip-address mask administrative-distance EIGRP 汇总路由的缺省管理距离是 5，它可以被配置为 1~255 之间的值。 10、 Cisco 建议在所有 EIGRP 配置中增加这条命令： Router(config-if)#Eigrp log-neighbor-change 这条命令启动了邻居毗邻变化的日志以监视路由选择系统的稳定性，有助于 发现问题。 11、 用 show ip eigrp neighbors 查看邻居信息。 12、 用 show ip eigrp interface 显示每个接口信息。 13、 用 show ip eigrp topology 显示 EIGRP 拓扑表中所有可行后继。 14、 利用 debug ip igrp events 查看路由更新摘要信息。 Router#debug ip eigrp events 15、 利用 debug ip igrp transactions 命令查看实际的 IGRP 路由更新信息。 Router#debug ip eigrp transactions
