SONY索尼数码摄像机-HDR-CX6EK(Handycam 手册)说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：5.41M 资料格式：pdf 举报版权申诉

第1页 / 共104页

第2页 / 共104页

第3页 / 共104页

第4页 / 共104页

第5页 / 共104页

第6页 / 共104页

第7页 / 共104页

第8页 / 共104页

操作摄像机前请先阅读此手册

对象示例及解决方案

享受摄像机带来的乐趣

操作流程

“HOME”和“OPTION” - 使用两种类型的菜单

入门指南

步骤1：检查附送项目

步骤2：为电池组充电

步骤3：打开电源，设定日期和时间

更改语言设定

步骤4：调整摄像机以便于个人使用

步骤5：插入 “Memory Stick PRO Duo”

录制／播放

轻松录制和播放（Easy Handycam 操作）

录制

变焦

录制更具现场效果的声音（5.1声道环绕录制）

使用闪光灯

动画录制过程中录制高质量静像(Dual Rec)

在黑暗场所录制(NightShot)

调节背光对象的曝光

以镜像模式录制

将快速动作录制成慢动作 (平稳缓慢拍摄)

播放

从人脸图像上播放 (人脸索引)

使用PB变焦

按照日期搜索所需的动画（日期索引）

播放一连串静像（幻灯片放映）

在电视机上播放图像

保存图像

编辑

（其它）类别

删除影像

分割动画

创建播放列表

复制到录像机或DVD/HDD刻录机

打印录制的图像（PictBridge兼容打印机）

使用录制介质

（管理MEMORY STICK）类别

格式化“Memory Stick PRO Duo”

检查“Memory Stick PRO Duo”信息

修复图像数据库文件

自定义摄像机

HOME MENU的(设定)类别的功能

使用 HOME MENU

（设定）类别项目列表

摄像机动画设定

（用于录制动画的项目）

摄像机照片设定

（用于录制静像的项目）

观看图像设定

（自定义显示的项目）

声音/显示设定

（调整声音和画面的项目）

输出设定

（用于当连接其它设备时的项目）

时钟/语言设定

（用于设定时钟和语言的项目）

常规设定

（其它设定项目）

使用 OPTION MENU启用功能

使用 OPTION MENU

OPTION MENU上的录制项目

OPTION MENU上的观看项目

OPTION MENU中设定的功能

故障排除

警告指示和信息

附加信息

海外使用本摄像机

“Memory Stick PRO Duo”上的文件/文件夹结构

保养和预防措施

关于AVCHD格式

关于“Memory Stick”

关于“InfoLITHIUM”电池组

关于 x.v.Color

关于摄像机的操作

快速参考

识别部件和控制器

录制/播放过程中显示的指示

术语

索引

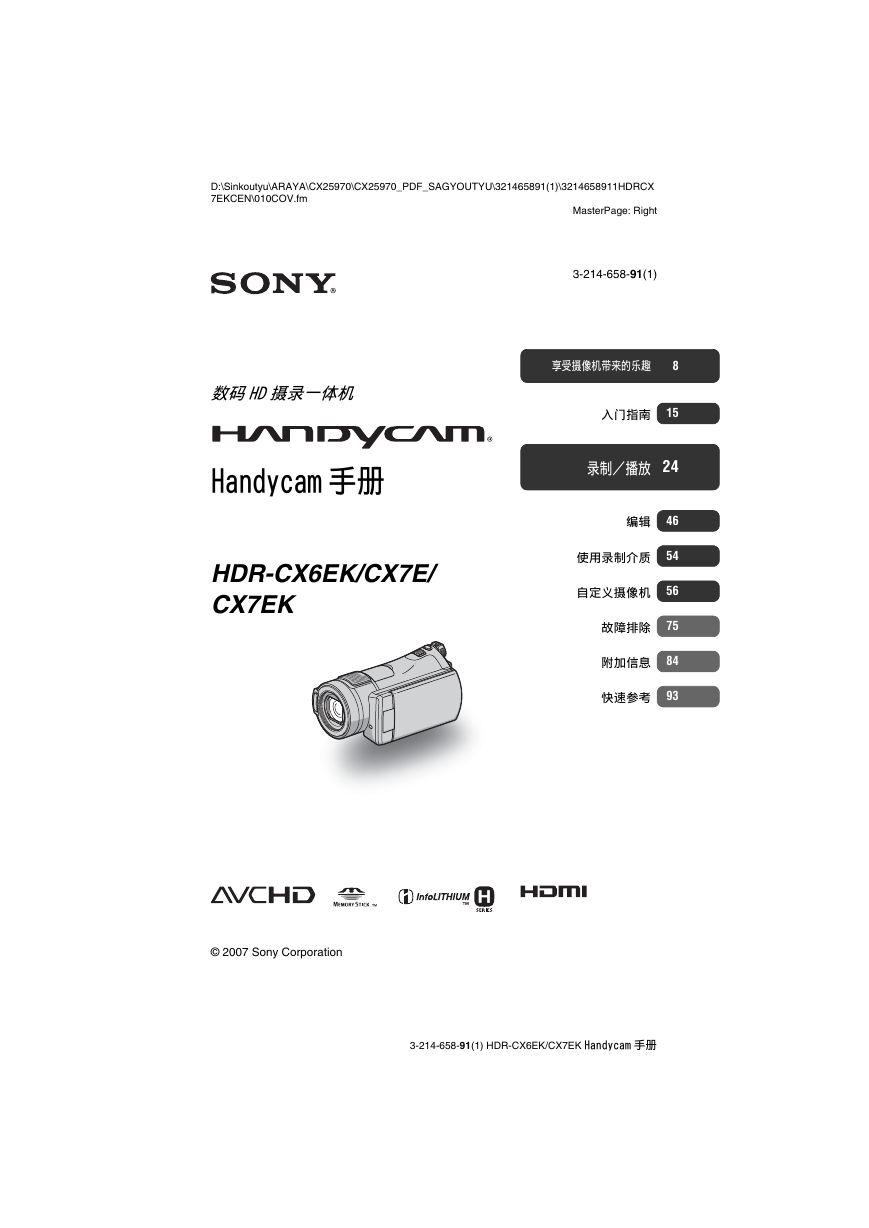

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRCX 7EKCEN\010COV.fm MasterPage: Right 数码HD摄录一体机 Handycam 手册 HDR-CX6EK/CX7E/ CX7EK 3-214-658-91(1) 享受摄像机带来的乐趣 8 入门指南 15 录制／播放 24 编辑 46 使用录制介质 54 自定义摄像机 56 故障排除 75 附加信息 84 快速参考 93 © 2007 Sony Corporation 3-214-658-91(1) HDR-CX6EK/CX7EK Handycam 手册

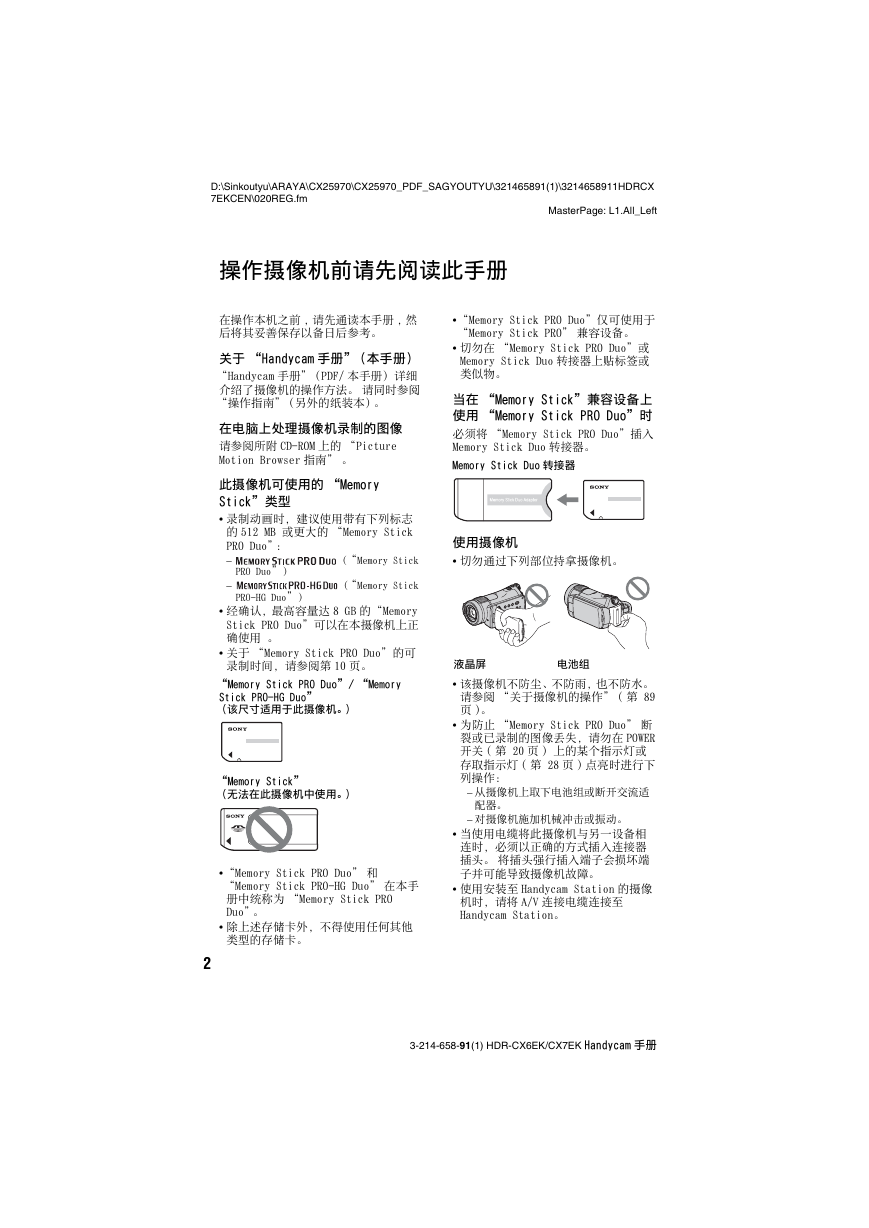

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRCX 7EKCEN\020REG.fm MasterPage: L1.All_Left 操作摄像机前请先阅读此手册在操作本机之前 , 请先通读本手册 , 然后将其妥善保存以备日后参考。关于 “Handycam 手册”（本手册） “Handycam 手册”（PDF/ 本手册）详细介绍了摄像机的操作方法。请同时参阅 “操作指南”（另外的纸装本）。在电脑上处理摄像机录制的图像请参阅所附 CD-ROM 上的 “Picture Motion Browser 指南” 。 “Memory Stick PRO Duo”仅可使用于 “Memory Stick PRO” 兼容设备。切勿在 “Memory Stick PRO Duo”或 Memory Stick Duo 转接器上贴标签或类似物。当在 “Memory Stick”兼容设备上使用 “Memory Stick PRO Duo”时必须将 “Memory Stick PRO Duo”插入 Memory Stick Duo 转接器。 Memory Stick Duo 转接器此摄像机可使用的 “Memory Stick”类型 • 录制动画时，建议使用带有下列标志的 512 MB 或更大的 “Memory Stick PRO Duo”： – (“Memory Stick PRO Duo”) – PRO-HG Duo”) (“Memory Stick 经确认，最高容量达 8 GB 的“Memory Stick PRO Duo”可以在本摄像机上正确使用。关于 “Memory Stick PRO Duo”的可录制时间，请参阅第 10 页。 “Memory Stick PRO Duo”/ “Memory Stick PRO-HG Duo” （该尺寸适用于此摄像机。） “Memory Stick” （无法在此摄像机中使用。） “Memory Stick PRO Duo” 和 “Memory Stick PRO-HG Duo” 在本手册中统称为 “Memory Stick PRO Duo”。除上述存储卡外，不得使用任何其他类型的存储卡。 2 使用摄像机切勿通过下列部位持拿摄像机。液晶屏电池组该摄像机不防尘、不防雨，也不防水。请参阅 “关于摄像机的操作” ( 第 89 页 )。为防止 “Memory Stick PRO Duo” 断裂或已录制的图像丢失，请勿在 POWER 开关 ( 第 20 页 ) 上的某个指示灯或存取指示灯 ( 第 28 页 ) 点亮时进行下列操作： – 从摄像机上取下电池组或断开交流适配器。 – 对摄像机施加机械冲击或振动。当使用电缆将此摄像机与另一设备相连时，必须以正确的方式插入连接器插头。将插头强行插入端子会损坏端子并可能导致摄像机故障。使用安装至 Handycam Station 的摄像机时，请将 A/V 连接电缆连接至 Handycam Station。 3-214-658-91(1) HDR-CX6EK/CX7EK Handycam 手册

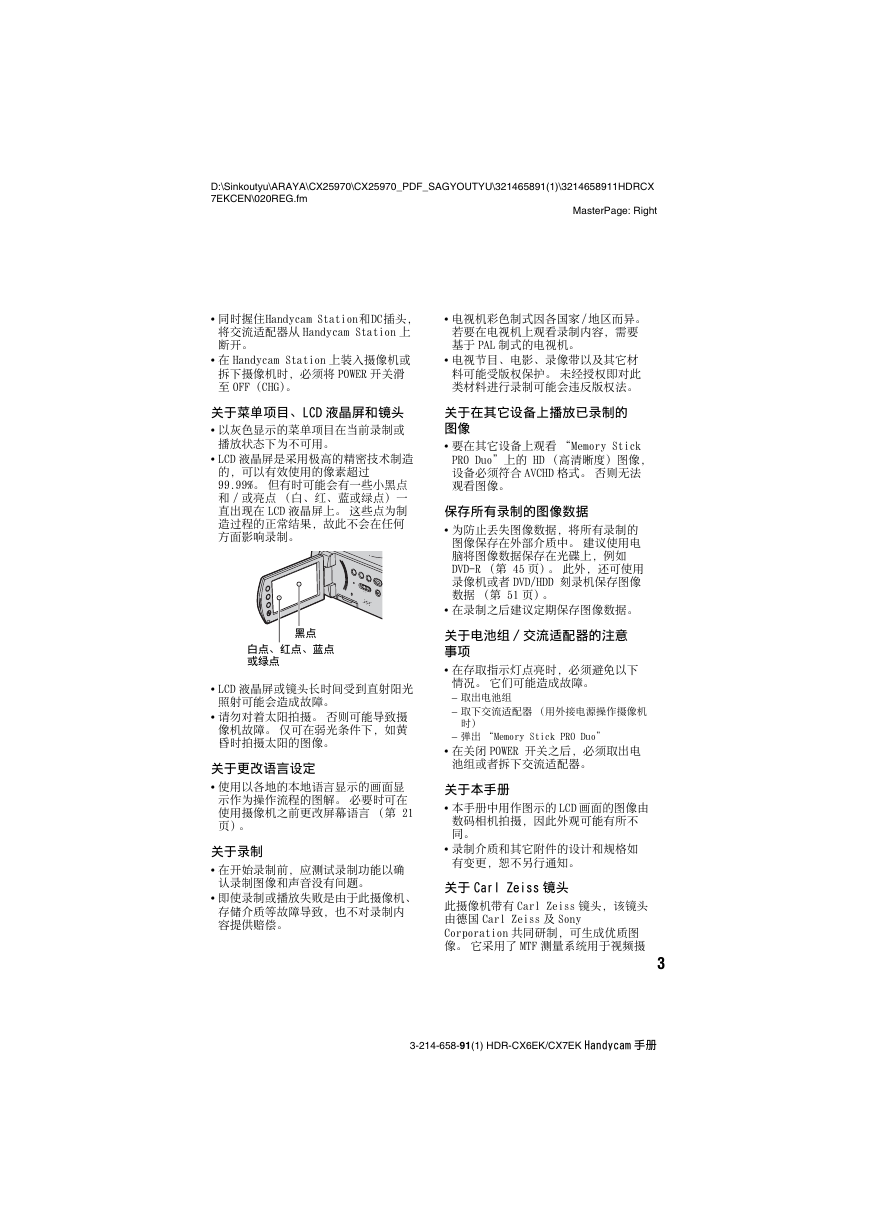

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRCX 7EKCEN\020REG.fm MasterPage: Right 同时握住Handycam Station和DC插头，电视机彩色制式因各国家 / 地区而异。将交流适配器从 Handycam Station 上断开。在 Handycam Station 上装入摄像机或拆下摄像机时，必须将 POWER 开关滑至 OFF (CHG)。若要在电视机上观看录制内容，需要基于 PAL 制式的电视机。电视节目、电影、录像带以及其它材料可能受版权保护。未经授权即对此类材料进行录制可能会违反版权法。关于菜单项目、LCD 液晶屏和镜头以灰色显示的菜单项目在当前录制或播放状态下为不可用。 LCD 液晶屏是采用极高的精密技术制造的，可以有效使用的像素超过 99.99%。但有时可能会有一些小黑点和 / 或亮点（白、红、蓝或绿点）一直出现在 LCD 液晶屏上。这些点为制造过程的正常结果，故此不会在任何方面影响录制。黑点白点、红点、蓝点或绿点 LCD 液晶屏或镜头长时间受到直射阳光照射可能会造成故障。请勿对着太阳拍摄。否则可能导致摄像机故障。仅可在弱光条件下，如黄昏时拍摄太阳的图像。关于更改语言设定使用以各地的本地语言显示的画面显示作为操作流程的图解。必要时可在使用摄像机之前更改屏幕语言（第 21 页）。关于录制在开始录制前，应测试录制功能以确认录制图像和声音没有问题。即使录制或播放失败是由于此摄像机、存储介质等故障导致，也不对录制内容提供赔偿。关于在其它设备上播放已录制的图像要在其它设备上观看 “Memory Stick PRO Duo”上的 HD （高清晰度）图像，设备必须符合 AVCHD 格式。否则无法观看图像。保存所有录制的图像数据为防止丢失图像数据，将所有录制的图像保存在外部介质中。建议使用电脑将图像数据保存在光碟上，例如 DVD-R （第 45 页）。此外，还可使用录像机或者 DVD/HDD 刻录机保存图像数据（第 51 页）。在录制之后建议定期保存图像数据。关于电池组 / 交流适配器的注意事项在存取指示灯点亮时，必须避免以下情况。它们可能造成故障。 – 取出电池组 – 取下交流适配器（用外接电源操作摄像机时） – 弹出 “Memory Stick PRO Duo” 在关闭 POWER 开关之后，必须取出电池组或者拆下交流适配器。关于本手册本手册中用作图示的 LCD 画面的图像由数码相机拍摄，因此外观可能有所不同。录制介质和其它附件的设计和规格如有变更，恕不另行通知。关于 Carl Zeiss 镜头此摄像机带有 Carl Zeiss 镜头，该镜头由德国 Carl Zeiss 及 Sony Corporation 共同研制，可生成优质图像。它采用了 MTF 测量系统用于视频摄 3 3-214-658-91(1) HDR-CX6EK/CX7EK Handycam 手册

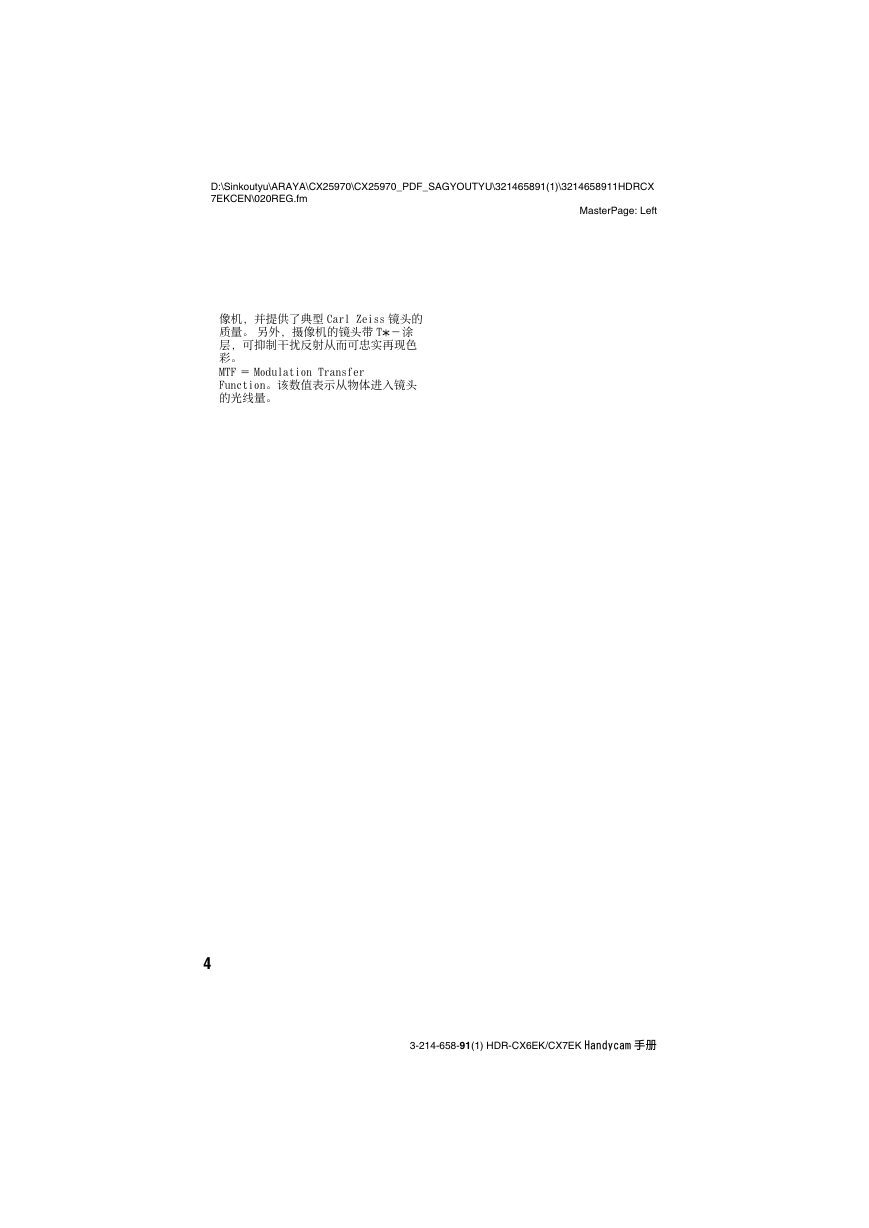

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRCX 7EKCEN\020REG.fm MasterPage: Left 像机，并提供了典型 Carl Zeiss 镜头的质量。另外，摄像机的镜头带 T －涂层，可抑制干扰反射从而可忠实再现色彩。 MTF ＝ Modulation Transfer Function。该数值表示从物体进入镜头的光线量。 4 3-214-658-91(1) HDR-CX6EK/CX7EK Handycam 手册

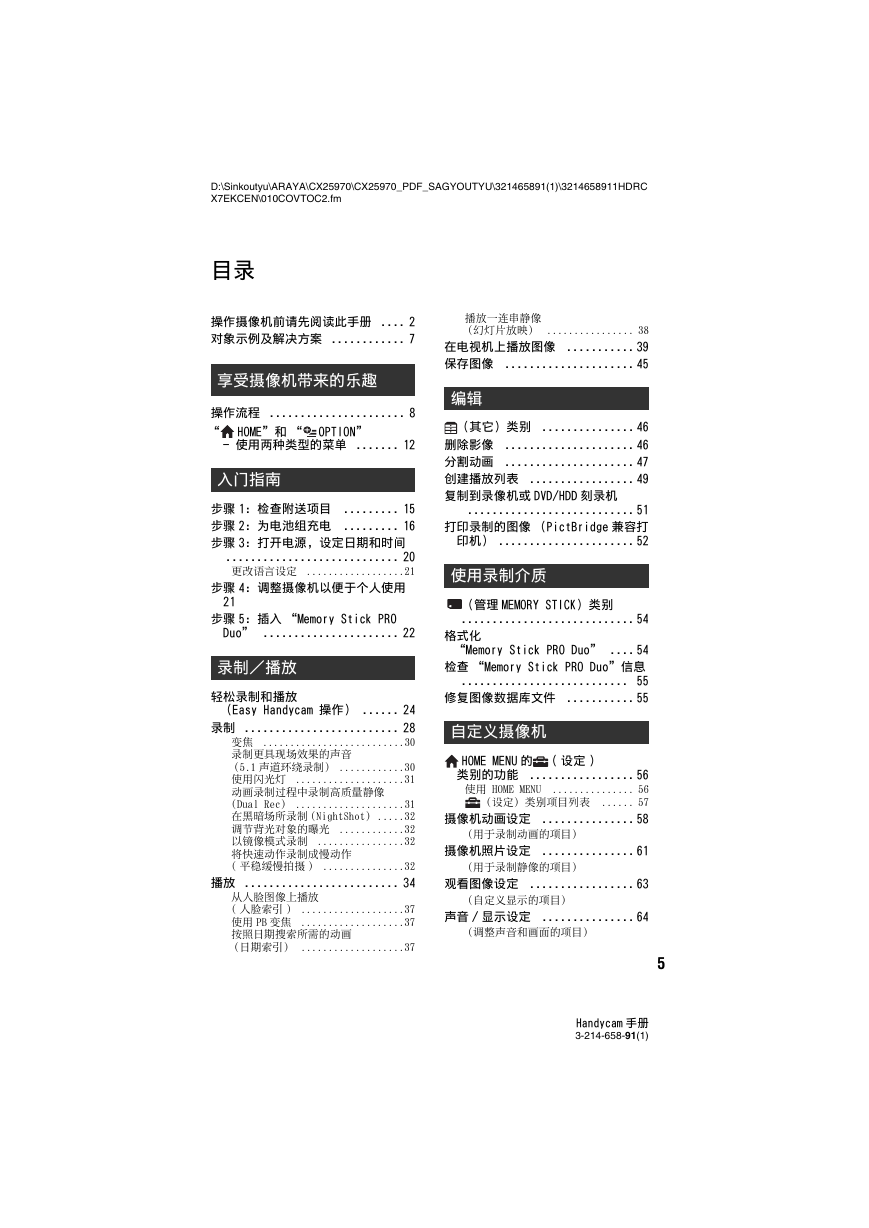

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRC X7EKCEN\010COVTOC2.fm 目录操作摄像机前请先阅读此手册 .... 2 对象示例及解决方案 ............ 7 享受摄像机带来的乐趣操作流程 ...................... 8 “ HOME”和 “ OPTION” - 使用两种类型的菜单 ....... 12 入门指南步骤 1：检查附送项目 ......... 15 步骤 2：为电池组充电 ......... 16 步骤 3：打开电源，设定日期和时间 ............................ 20 更改语言设定 ..................21 步骤 4：调整摄像机以便于个人使用 21 步骤 5：插入 “Memory Stick PRO Duo” ...................... 22 录制／播放轻松录制和播放（Easy Handycam 操作） ...... 24 录制 ......................... 28 变焦 ..........................30 录制更具现场效果的声音（5.1 声道环绕录制） ............30 使用闪光灯 ....................31 动画录制过程中录制高质量静像 (Dual Rec) ....................31 在黑暗场所录制 (NightShot) .....32 调节背光对象的曝光 ............32 以镜像模式录制 ................32 将快速动作录制成慢动作 ( 平稳缓慢拍摄 ) ...............32 播放 ......................... 34 从人脸图像上播放 ( 人脸索引 ) ...................37 使用 PB 变焦 ...................37 按照日期搜索所需的动画（日期索引） ...................37 播放一连串静像（幻灯片放映） ................ 38 在电视机上播放图像 ........... 39 保存图像 ..................... 45 编辑（其它）类别 ............... 46 删除影像 ..................... 46 分割动画 ..................... 47 创建播放列表 ................. 49 复制到录像机或 DVD/HDD 刻录机 ........................... 51 打印录制的图像（PictBridge 兼容打印机） ...................... 52 使用录制介质（管理 MEMORY STICK）类别 ............................ 54 格式化 “Memory Stick PRO Duo” .... 54 检查 “Memory Stick PRO Duo”信息 ........................... 55 修复图像数据库文件 ........... 55 自定义摄像机 HOME MENU 的 ( 设定 ) 类别的功能 ................. 56 使用 HOME MENU ............... 56 （设定）类别项目列表 ...... 57 摄像机动画设定 ............... 58 （用于录制动画的项目）摄像机照片设定 ............... 61 （用于录制静像的项目）观看图像设定 ................. 63 （自定义显示的项目）声音 / 显示设定 ............... 64 （调整声音和画面的项目） 5 Handycam 手册 3-214-658-91(1)

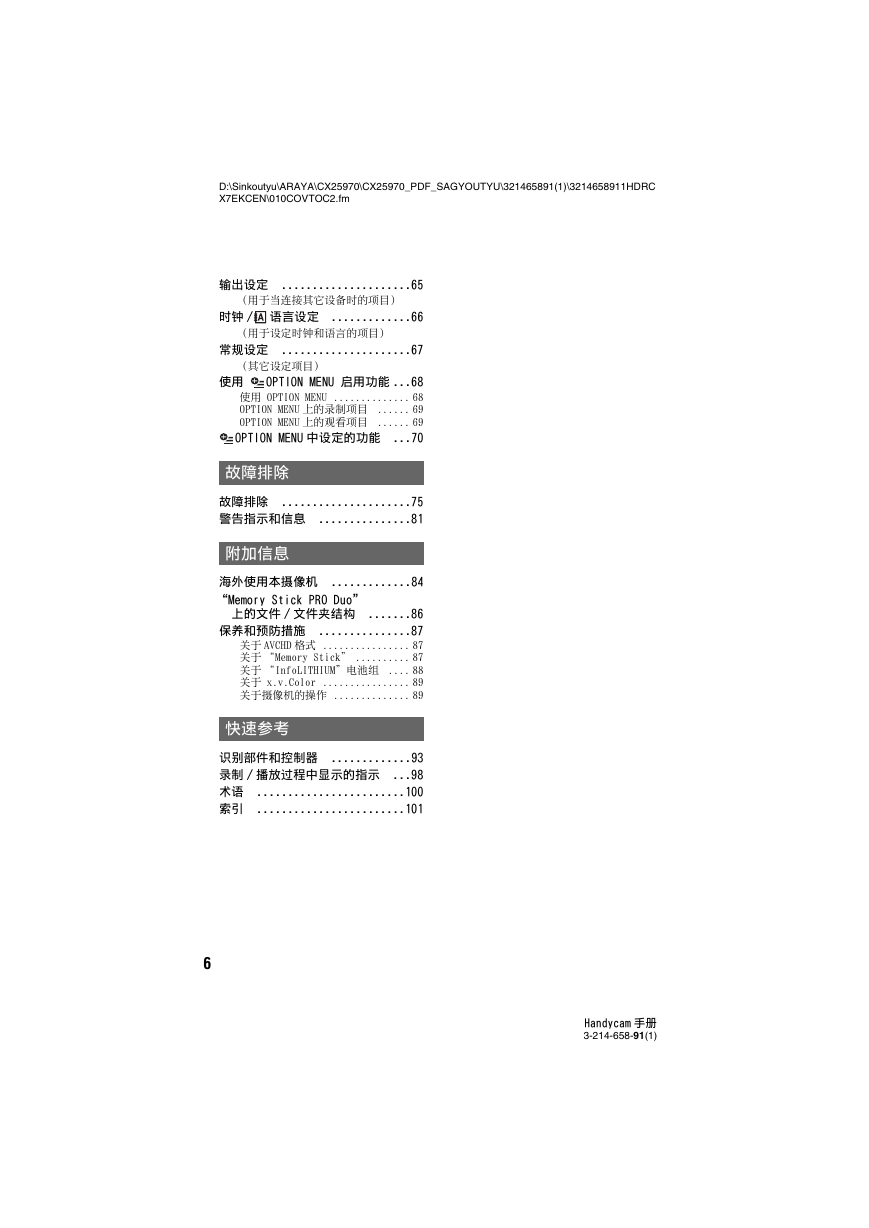

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRC X7EKCEN\010COVTOC2.fm 输出设定 .....................65 （用于当连接其它设备时的项目）时钟 / 语言设定 .............66 （用于设定时钟和语言的项目）常规设定 .....................67 （其它设定项目）使用 OPTION MENU 启用功能 ...68 使用 OPTION MENU .............. 68 OPTION MENU 上的录制项目 ...... 69 OPTION MENU 上的观看项目 ...... 69 OPTION MENU 中设定的功能 ...70 故障排除故障排除 .....................75 警告指示和信息 ...............81 附加信息海外使用本摄像机 .............84 “Memory Stick PRO Duo” 上的文件 / 文件夹结构 .......86 保养和预防措施 ...............87 关于 AVCHD 格式 ................ 87 关于 “Memory Stick” .......... 87 关于 “InfoLITHIUM”电池组 .... 88 关于 x.v.Color ................ 89 关于摄像机的操作 .............. 89 快速参考识别部件和控制器 .............93 录制 / 播放过程中显示的指示 ...98 术语 ........................100 索引 ........................101 6 Handycam 手册 3-214-658-91(1)

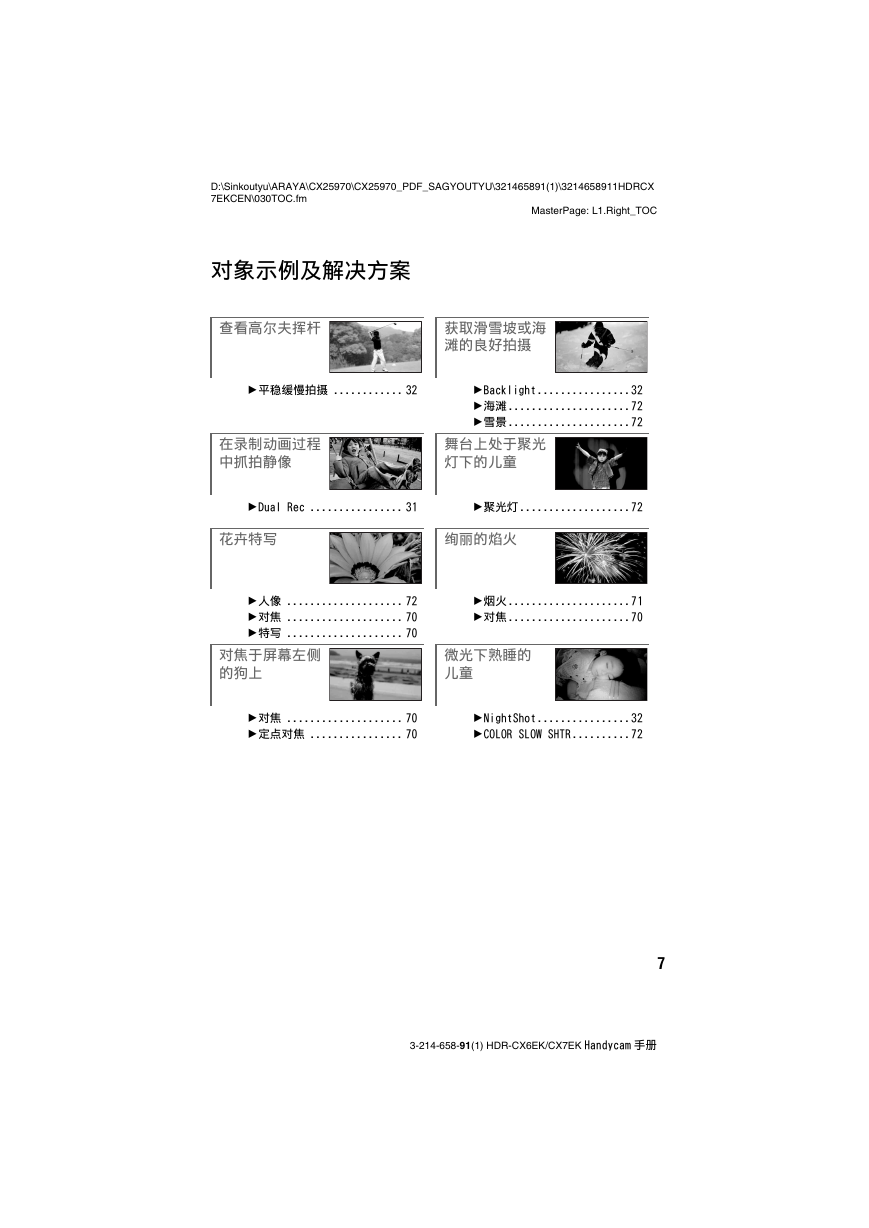

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRCX 7EKCEN\030TOC.fm MasterPage: L1.Right_TOC 对象示例及解决方案查看高尔夫挥杆获取滑雪坡或海滩的良好拍摄 B 平稳缓慢拍摄 ............ 32 B Backlight................ 32 B 海滩.....................72 B 雪景.....................72 在录制动画过程中抓拍静像舞台上处于聚光灯下的儿童 B Dual Rec ................ 31 B 聚光灯................... 72 花卉特写绚丽的焰火 B 人像 .................... 72 B 对焦 .................... 70 B 特写 .................... 70 B 烟火.....................71 B 对焦.....................70 对焦于屏幕左侧的狗上微光下熟睡的儿童 B 对焦 .................... 70 B 定点对焦 ................ 70 B NightShot................ 32 B COLOR SLOW SHTR..........72 7 3-214-658-91(1) HDR-CX6EK/CX7EK Handycam 手册

D:\Sinkoutyu\ARAYA\CX25970\CX25970_PDF_SAGYOUTYU\321465891(1)\3214658911HDRCX 7EKCEN\040CAM.fm MasterPage: ChapTop_Left 享受摄像机带来的乐趣操作流程 B 准备工作（第 15 页）。关于此摄像机可使用的 “Memory Stick PRO Duo”类型，请参阅第 11 页。 B 使用摄像机录制（第 28 页）。可以在 “Memory Stick PRO Duo”上记录动画和静像。可以选择图像质量：HD （高清晰度）图像质量或 SD （标准清晰度）图像质量 ( 第 58 页 )。 HD （高清晰度）图像质量 SD （标准清晰度）图像质量 AVCHD 格式 MPEG2 格式图像分辨率：约为 SD （标准清晰度）的 3.75 倍。以 SD （标准清晰度）图像质量录制。 b 注意本摄像机兼容 AVCHD 格式的“1440 × 1080/50i”标准 ( 第 87 页 )。“AVCHD 1080i 格式”在本手册中一律简称为 “AVCHD” ，除非必须详加说明。 8 3-214-658-91(1) HDR-CX6EK/CX7EK Handycam 手册
