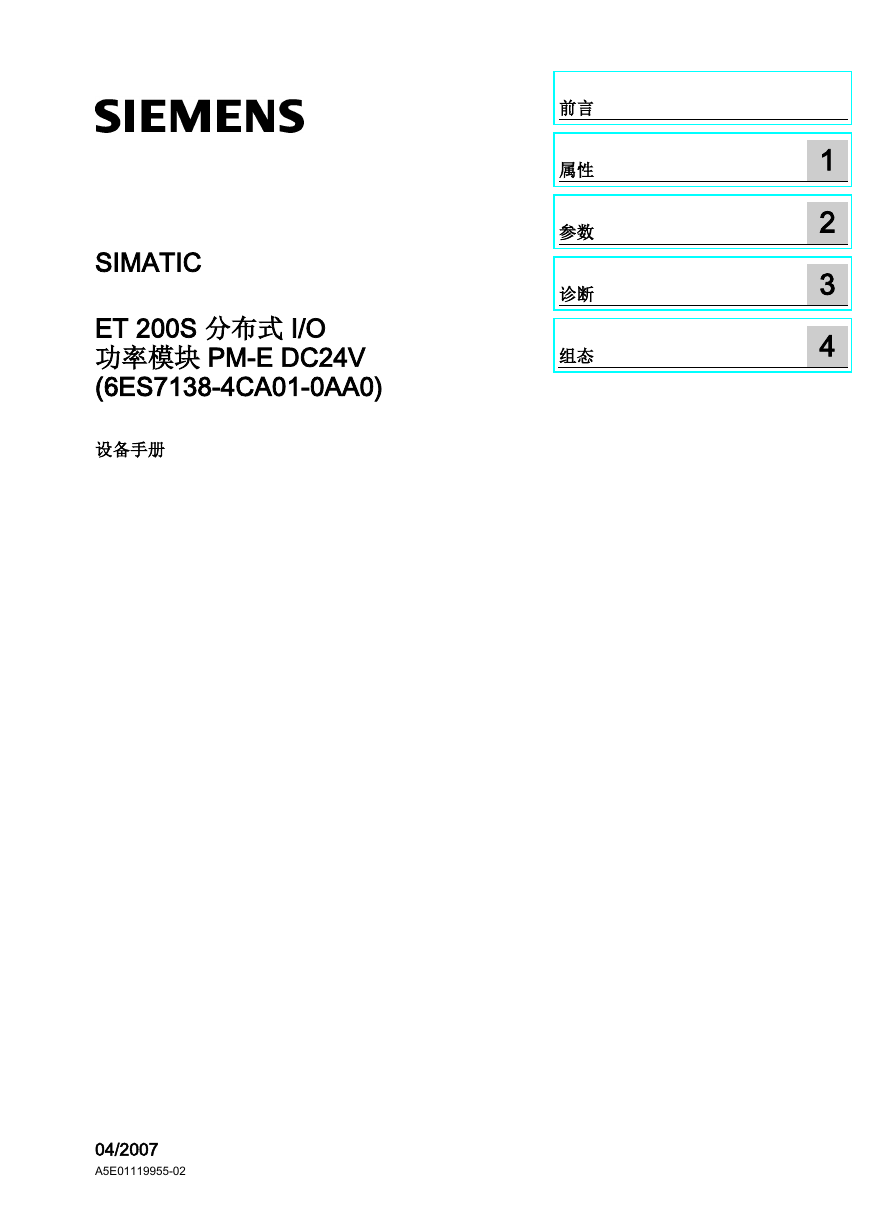

___________________ 前言 1 ___________________ 属性 2 ___________________ 参数 ___________________ 3 诊断 ___________________ 4 组态功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) SIMATIC ET 200S 分布式 I/O 功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册 04/2007 A5E01119955-02

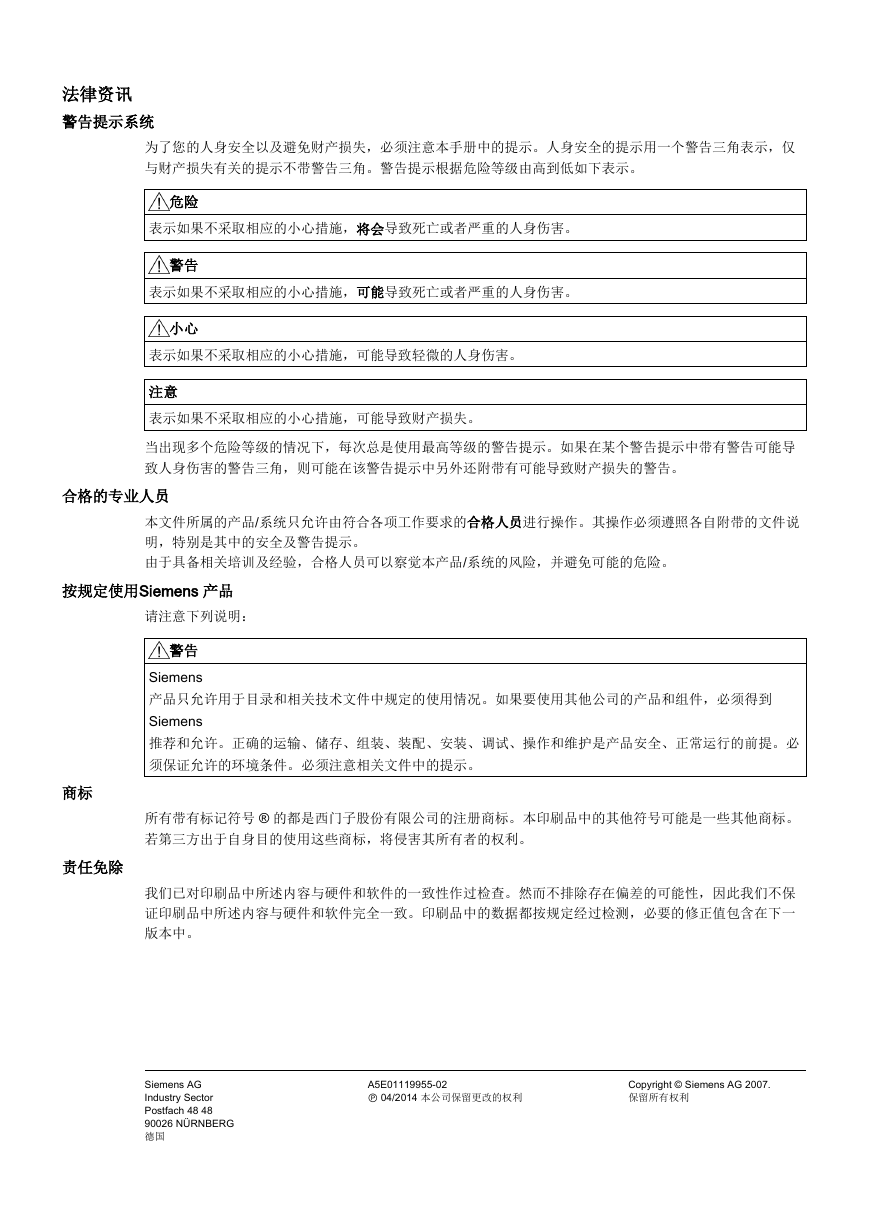

法律资讯警告提示系统为了您的人身安全以及避免财产损失，必须注意本手册中的提示。人身安全的提示用一个警告三角表示，仅与财产损失有关的提示不带警告三角。警告提示根据危险等级由高到低如下表示。危险表示如果不采取相应的小心措施，将会导致死亡或者严重的人身伤害。警告表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。小心表示如果不采取相应的小心措施，可能导致轻微的人身伤害。注意表示如果不采取相应的小心措施，可能导致财产损失。当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。合格的专业人员本文件所属的产品/系统只允许由符合各项工作要求的合格人员进行操作。其操作必须遵照各自附带的文件说明，特别是其中的安全及警告提示。由于具备相关培训及经验，合格人员可以察觉本产品/系统的风险，并避免可能的危险。按规定使用Siemens 产品请注意下列说明：警告 Siemens 产品只允许用于目录和相关技术文件中规定的使用情况。如果要使用其他公司的产品和组件，必须得到 Siemens 推荐和允许。正确的运输、储存、组装、装配、安装、调试、操作和维护是产品安全、正常运行的前提。必须保证允许的环境条件。必须注意相关文件中的提示。商标责任免除所有带有标记符号 ® 的都是西门子股份有限公司的注册商标。本印刷品中的其他符号可能是一些其他商标。若第三方出于自身目的使用这些商标，将侵害其所有者的权利。我们已对印刷品中所述内容与硬件和软件的一致性作过检查。然而不排除存在偏差的可能性，因此我们不保证印刷品中所述内容与硬件和软件完全一致。印刷品中的数据都按规定经过检测，必要的修正值包含在下一版本中。 Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 德国 A5E01119955-02 Ⓟ 04/2014 本公司保留更改的权利 Copyright © Siemens AG 2007. 保留所有权利

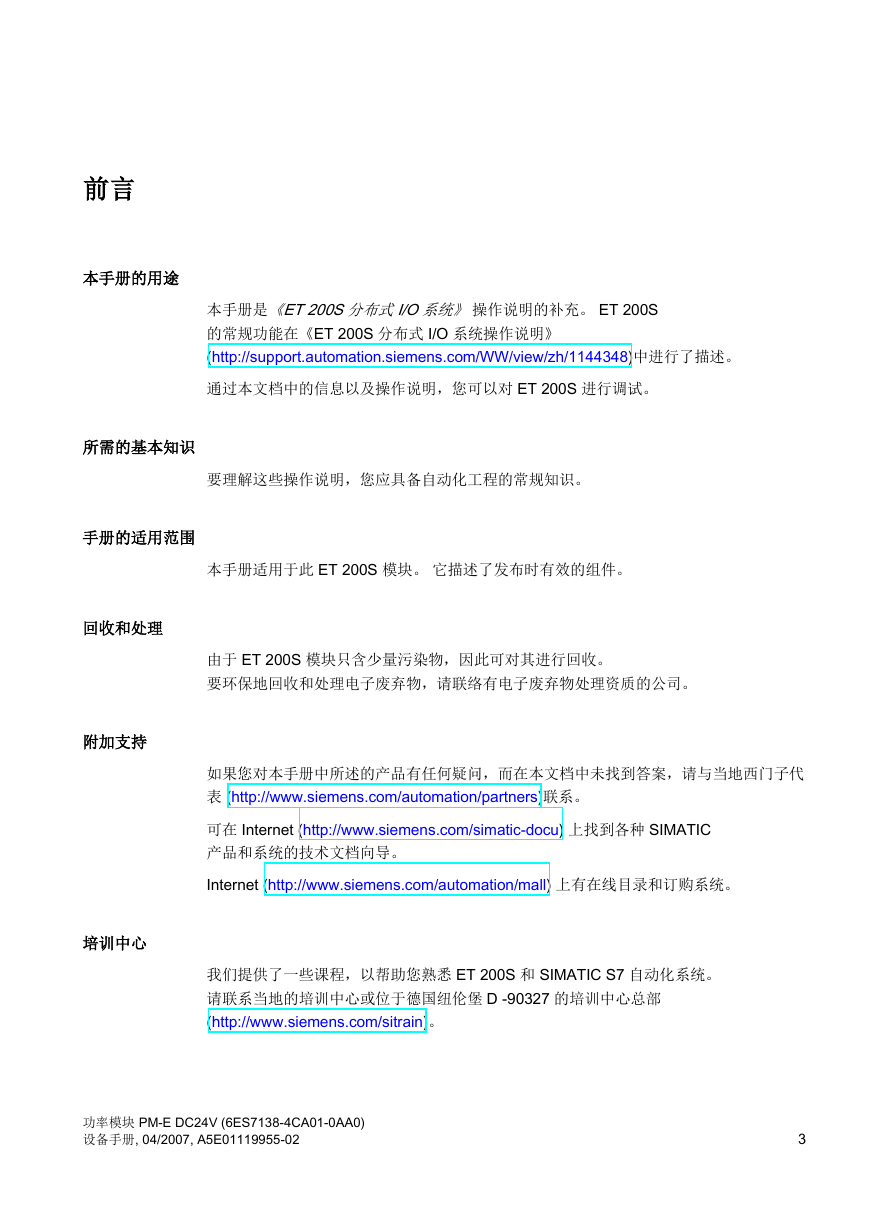

前言本手册的用途本手册是《ET 200S 分布式 I/O 系统》操作说明的补充。 ET 200S 的常规功能在《ET 200S 分布式 I/O 系统操作说明》 (http://support.automation.siemens.com/WW/view/zh/1144348)中进行了描述。通过本文档中的信息以及操作说明，您可以对 ET 200S 进行调试。所需的基本知识要理解这些操作说明，您应具备自动化工程的常规知识。手册的适用范围本手册适用于此 ET 200S 模块。它描述了发布时有效的组件。回收和处理附加支持培训中心由于 ET 200S 模块只含少量污染物，因此可对其进行回收。要环保地回收和处理电子废弃物，请联络有电子废弃物处理资质的公司。如果您对本手册中所述的产品有任何疑问，而在本文档中未找到答案，请与当地西门子代表 (http://www.siemens.com/automation/partners)联系。可在 Internet (http://www.siemens.com/simatic-docu) 上找到各种 SIMATIC 产品和系统的技术文档向导。 Internet (http://www.siemens.com/automation/mall) 上有在线目录和订购系统。我们提供了一些课程，以帮助您熟悉 ET 200S 和 SIMATIC S7 自动化系统。请联系当地的培训中心或位于德国纽伦堡 D -90327 的培训中心总部 (http://www.siemens.com/sitrain)。功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册, 04/2007, A5E01119955-02 3

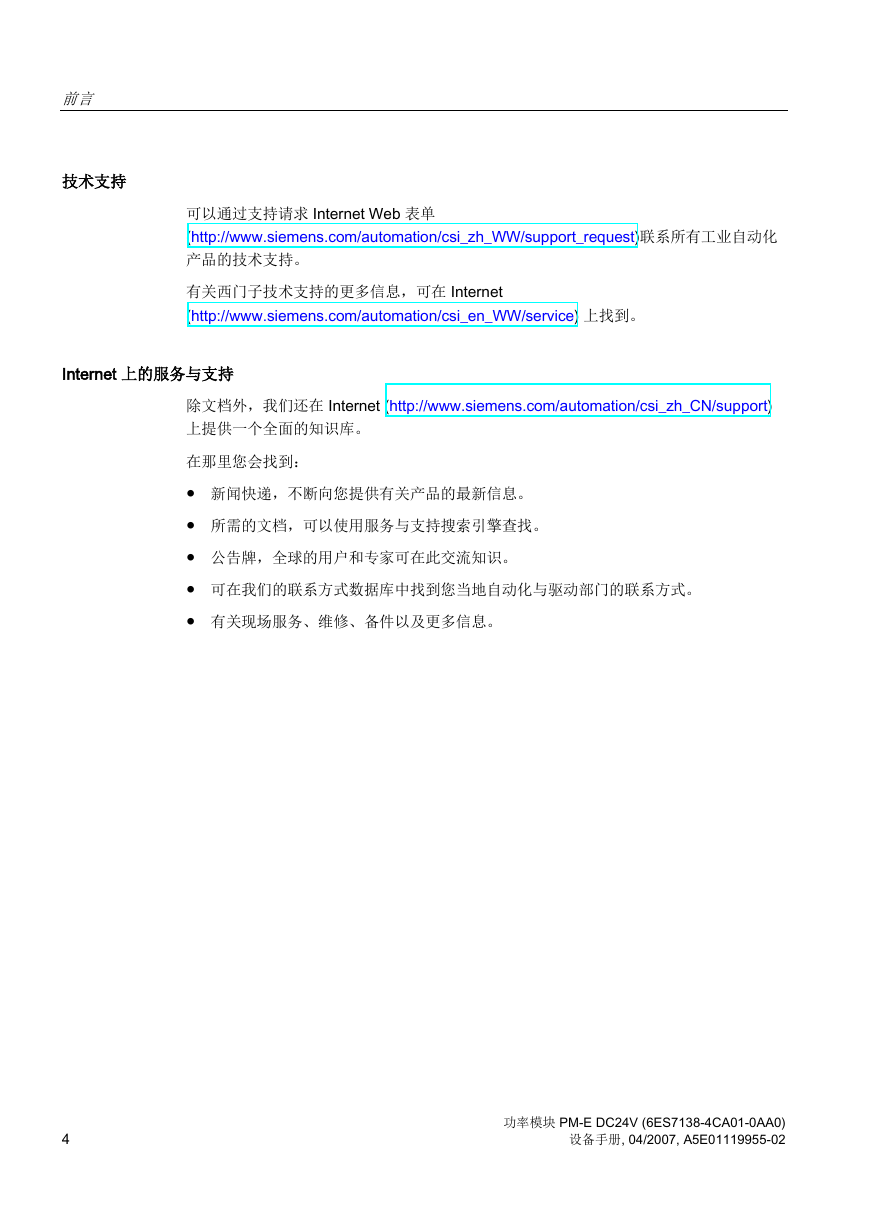

前言技术支持可以通过支持请求 Internet Web 表单 (http://www.siemens.com/automation/csi_zh_WW/support_request)联系所有工业自动化产品的技术支持。有关西门子技术支持的更多信息，可在 Internet (http://www.siemens.com/automation/csi_en_WW/service) 上找到。 Internet 上的服务与支持除文档外，我们还在 Internet (http://www.siemens.com/automation/csi_zh_CN/support) 上提供一个全面的知识库。在那里您会找到： ● 新闻快递，不断向您提供有关产品的最新信息。 ● 所需的文档，可以使用服务与支持搜索引擎查找。 ● 公告牌，全球的用户和专家可在此交流知识。 ● 可在我们的联系方式数据库中找到您当地自动化与驱动部门的联系方式。 ● 有关现场服务、维修、备件以及更多信息。 4 功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册, 04/2007, A5E01119955-02

目录前言 .................................................................................................................................................. 3 1 属性 .................................................................................................................................................. 7 电源模块 PM-E DC24V (6ES7138-4CA01-0AA0) .................................................................. 7 2 参数 ................................................................................................................................................ 11 3 诊断 ................................................................................................................................................ 13 使用 LED 显示进行诊断 ........................................................................................................ 13 错误类型 ................................................................................................................................ 14 4 组态 ................................................................................................................................................ 15 4.1 组态地址空间 ........................................................................................................................ 15 索引 ................................................................................................................................................ 17 3.1 3.2 1.1 功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册, 04/2007, A5E01119955-02 5

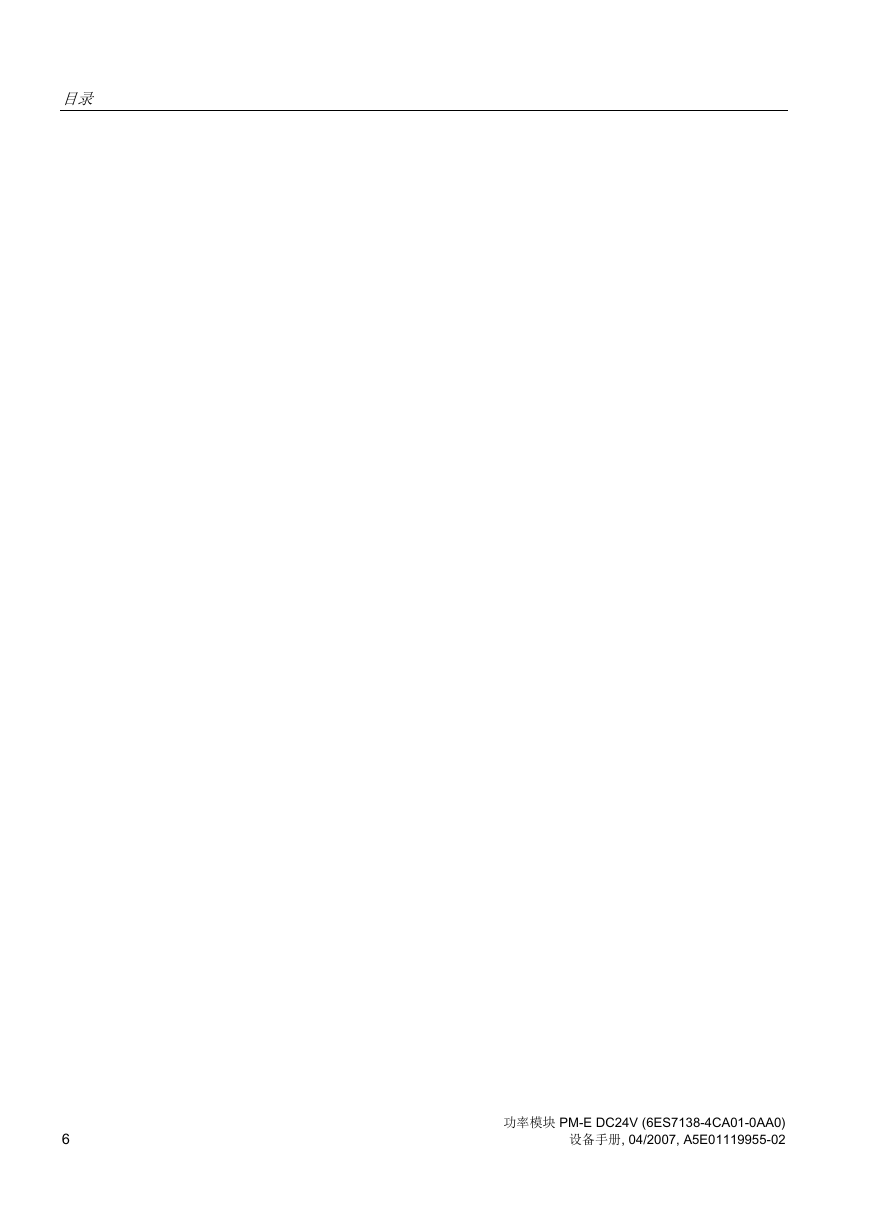

目录 6 功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册, 04/2007, A5E01119955-02

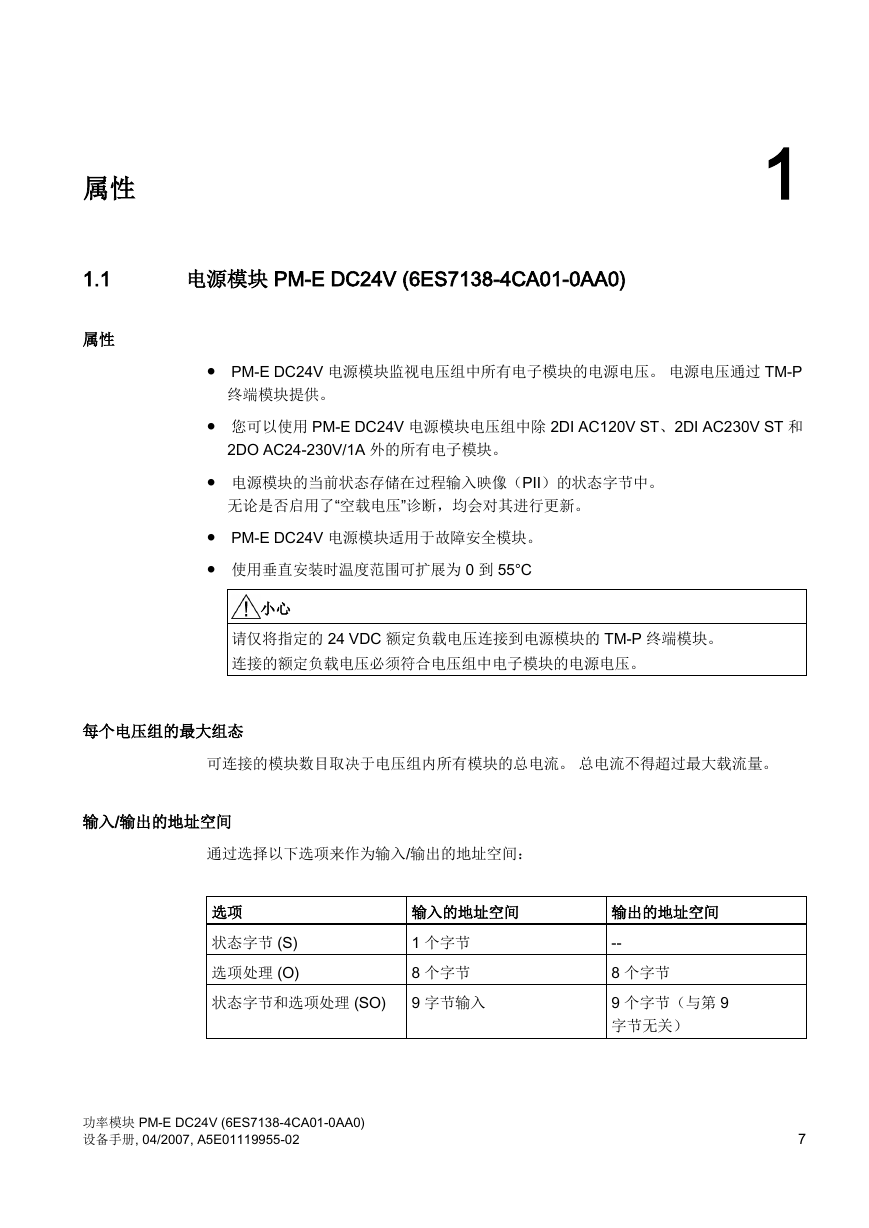

属性 1.1 属性 1 电源模块 PM-E DC24V (6ES7138-4CA01-0AA0) ● PM-E DC24V 电源模块监视电压组中所有电子模块的电源电压。电源电压通过 TM-P 终端模块提供。 ● 您可以使用 PM-E DC24V 电源模块电压组中除 2DI AC120V ST、2DI AC230V ST 和 2DO AC24-230V/1A 外的所有电子模块。 ● 电源模块的当前状态存储在过程输入映像（PII）的状态字节中。无论是否启用了“空载电压”诊断，均会对其进行更新。 ● PM-E DC24V 电源模块适用于故障安全模块。 ● 使用垂直安装时温度范围可扩展为 0 到 55°C 小心请仅将指定的 24 VDC 额定负载电压连接到电源模块的 TM-P 终端模块。连接的额定负载电压必须符合电压组中电子模块的电源电压。每个电压组的最大组态可连接的模块数目取决于电压组内所有模块的总电流。总电流不得超过最大载流量。输入/输出的地址空间通过选择以下选项来作为输入/输出的地址空间：选项状态字节 (S) 选项处理 (O) 状态字节和选项处理 (SO) 输入的地址空间 1 个字节 8 个字节 9 字节输入输出的地址空间 -- 8 个字节 9 个字节（与第 9 字节无关）功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册, 04/2007, A5E01119955-02 7

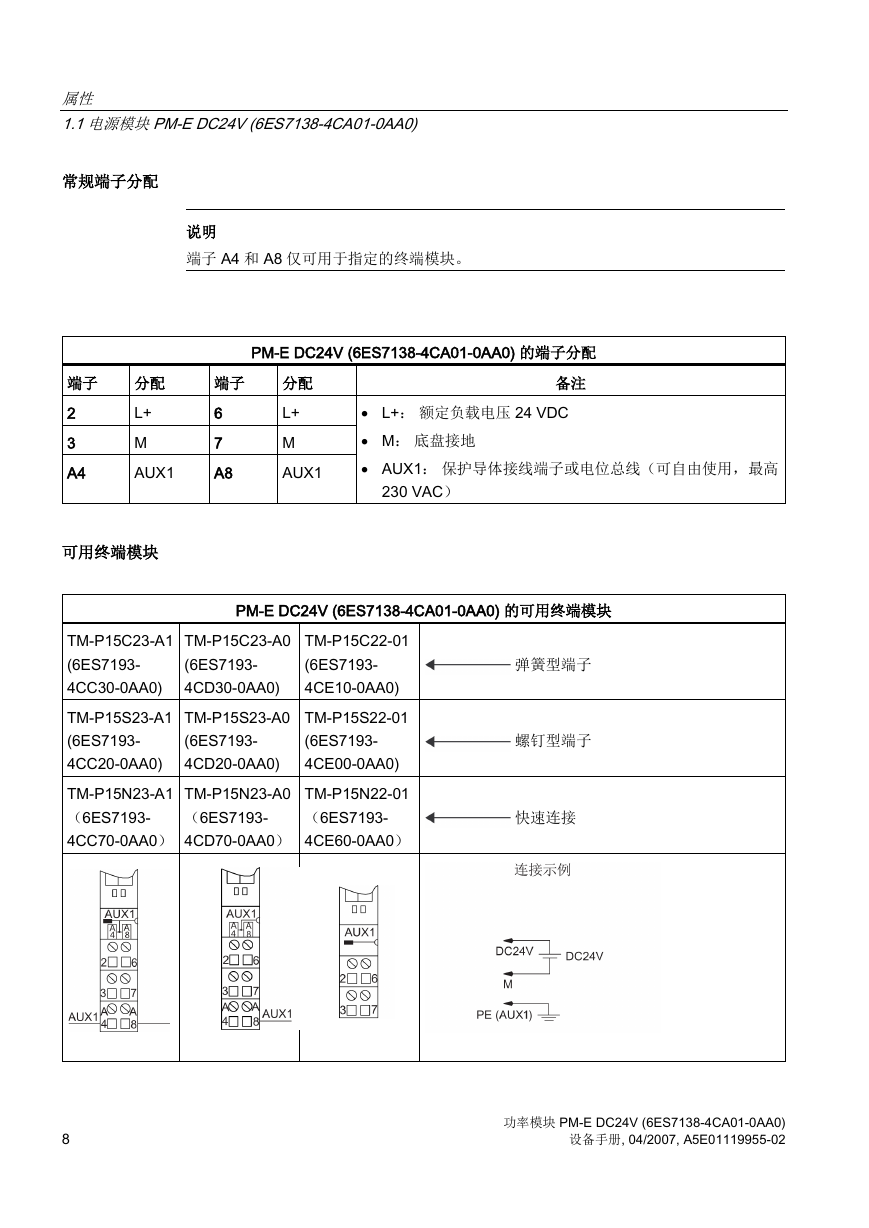

属性 1.1 电源模块 PM-E DC24V (6ES7138-4CA01-0AA0) 常规端子分配说明端子 A4 和 A8 仅可用于指定的终端模块。 PM-E DC24V (6ES7138-4CA01-0AA0) 的端子分配备注分配 L+ M AUX1 端子 2 3 A4 分配 L+ M AUX1 端子 6 7 A8 可用终端模块 • L+：额定负载电压 24 VDC • M：底盘接地 • AUX1：保护导体接线端子或电位总线（可自由使用，最高 230 VAC） PM-E DC24V (6ES7138-4CA01-0AA0) 的可用终端模块 TM-P15C23-A1 (6ES7193- 4CC30-0AA0) TM-P15S23-A1 (6ES7193- 4CC20-0AA0) TM-P15N23-A1 （6ES7193- 4CC70-0AA0） TM-P15C23-A0 (6ES7193- 4CD30-0AA0) TM-P15S23-A0 (6ES7193- 4CD20-0AA0) TM-P15N23-A0 （6ES7193- 4CD70-0AA0） TM-P15C22-01 (6ES7193- 4CE10-0AA0) TM-P15S22-01 (6ES7193- 4CE00-0AA0) TM-P15N22-01 （6ES7193- 4CE60-0AA0）弹簧型端子螺钉型端子快速连接 8 功率模块 PM-E DC24V (6ES7138-4CA01-0AA0) 设备手册, 04/2007, A5E01119955-02
