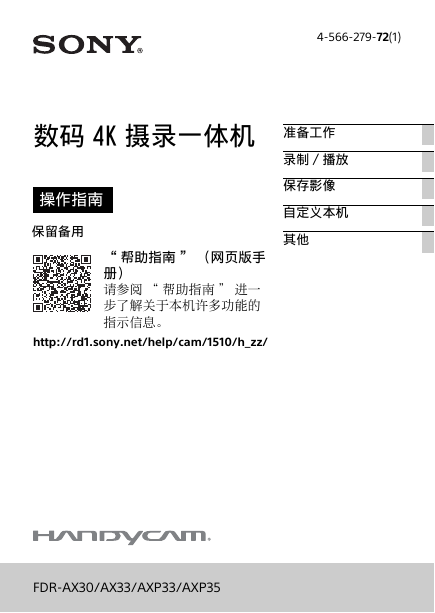

4-566-279-72(1) 准备工作录制 / 播放保存影像自定义本机其他数码 4K 摄录一体机操作指南保留备⽤ “ 帮助指南 ” （网页版手册）请参阅 “ 帮助指南 ” 进一步了解关于本机许多功能的指示信息。 http://rd1.sony.net/help/cam/1510/h_zz/ FDR-AX30/AX33/AXP33/AXP35

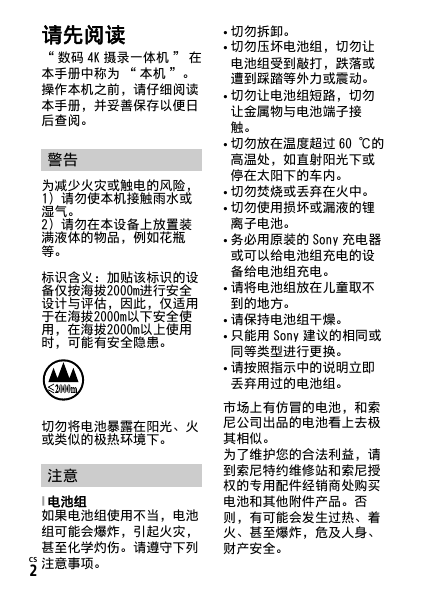

请先阅读 “ 数码 4K 摄录一体机 ” 在本手册中称为 “ 本机 ”。操作本机之前，请仔细阅读本手册，并妥善保存以便⽇后查阅。警告为减少⽕灾或触电的风险， 1）请勿使本机接触⾬⽔或湿⽓。 2）请勿在本设备上放置装满液体的物品，例如花瓶等。标识含义：加贴该标识的设备仅按海拔2000m进⾏安全设计与评估，因此，仅适⽤于在海拔2000m以下安全使⽤，在海拔2000m以上使⽤时，可能有安全隐患。切勿将电池暴露在阳光、⽕或类似的极热环境下。注意  电池组如果电池组使⽤不当，电池组可能会爆炸，引起⽕灾，甚⾄化学灼伤。请遵守下列注意事项。 CS 2 • 切勿拆卸。 • 切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外⼒或震动。 • 切勿让电池组短路，切勿让⾦属物与电池端⼦接触。 • 切勿放在温度超过 60 ℃的⾼温处，如直射阳光下或停在太阳下的车内。 • 切勿焚烧或丢弃在⽕中。 • 切勿使⽤损坏或漏液的锂离⼦电池。 • 务必⽤原装的 Sony 充电器或可以给电池组充电的设备给电池组充电。 • 请将电池组放在⼉童取不到的地⽅。 • 请保持电池组⼲燥。 • 只能⽤ Sony 建议的相同或同等类型进⾏更换。 • 请按照指⽰中的说明⽴即丢弃⽤过的电池组。市场上有仿冒的电池，和索尼公司出品的电池看上去极其相似。为了维护您的合法利益，请到索尼特约维修站和索尼授权的专⽤配件经销商处购买电池和其他附件产品。否则，有可能会发生过热、着⽕、甚⾄爆炸，危及人身、财产安全。

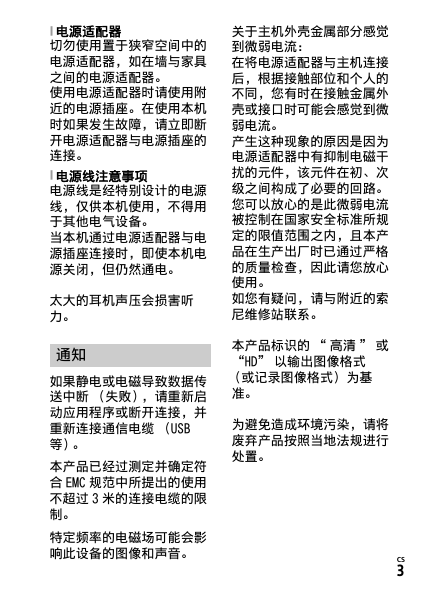

 电源适配器切勿使⽤置于狭窄空间中的电源适配器，如在墙与家具之间的电源适配器。使⽤电源适配器时请使⽤附近的电源插座。在使⽤本机时如果发生故障，请⽴即断开电源适配器与电源插座的连接。  电源线注意事项电源线是经特别设计的电源线，仅供本机使⽤，不得⽤于其他电⽓设备。当本机通过电源适配器与电源插座连接时，即使本机电源关闭，但仍然通电。太⼤的⽿机声压会损害听⼒。通知如果静电或电磁导致数据传送中断（失败），请重新启动应⽤程序或断开连接，并重新连接通信电缆（USB 等）。本产品已经过测定并确定符合 EMC 规范中所提出的使⽤不超过 3 米的连接电缆的限制。特定频率的电磁场可能会影响此设备的图像和声音。关于主机外壳⾦属部分感觉到微弱电流：在将电源适配器与主机连接后，根据接触部位和个人的不同，您有时在接触⾦属外壳或接⼝时可能会感觉到微弱电流。产生这种现象的原因是因为电源适配器中有抑制电磁⼲扰的元件，该元件在初、次级之间构成了必要的回路。您可以放⼼的是此微弱电流被控制在国家安全标准所规定的限值范围之内，且本产品在生产出⼚时已通过严格的质量检查，因此请您放⼼使⽤。如您有疑问，请与附近的索尼维修站联系。本产品标识的 “ ⾼清 ” 或 “HD” 以输出图像格式（或记录图像格式）为基准。为避免造成环境污染，请将废弃产品按照当地法规进⾏处置。 CS 3

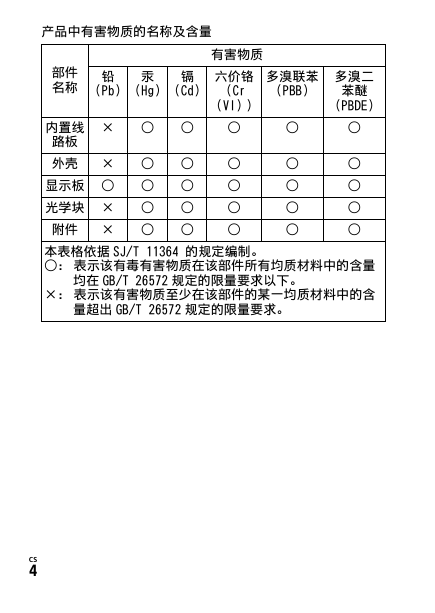

产品中有害物质的名称及含量有害物质部件名称铅汞镉（Pb）（Hg）（Cd）六价铬（Cr 多溴联苯（PBB）（VI））多溴二苯醚（PBDE）内置线路板 × 外壳 × 显⽰板 ○ 光学块 × 附件 × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 本表格依据 SJ/T 11364 的规定编制。 ○：表⽰该有毒有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 ×：表⽰该有害物质⾄少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。 CS 4

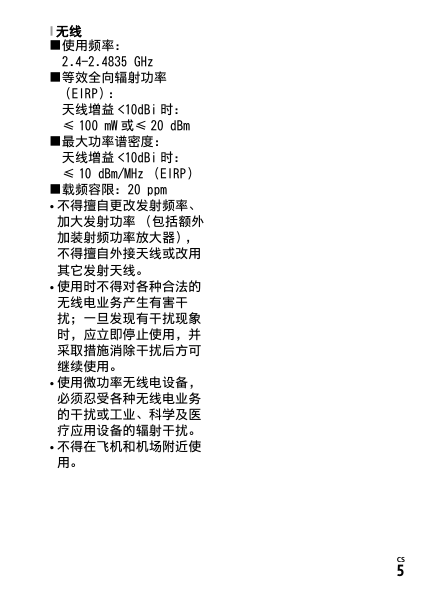

 ⽆线 使⽤频率： 2.4-2.4835 GHz 等效全向辐射功率（EIRP）：天线增益 <10dBi 时： ≤ 100 mW 或≤ 20 dBm 最⼤功率谱密度：天线增益 <10dBi 时： ≤ 10 dBm/MHz （EIRP） 载频容限：20 ppm • 不得擅自更改发射频率、加⼤发射功率（包括额外加装射频功率放⼤器），不得擅自外接天线或改⽤其它发射天线。 • 使⽤时不得对各种合法的⽆线电业务产生有害⼲扰；一旦发现有⼲扰现象时，应⽴即停⽌使⽤，并采取措施消除⼲扰后⽅可继续使⽤。 • 使⽤微功率⽆线电设备，必须忍受各种⽆线电业务的⼲扰或工业、科学及医疗应⽤设备的辐射⼲扰。 • 不得在飞机和机场附近使⽤。 CS 5

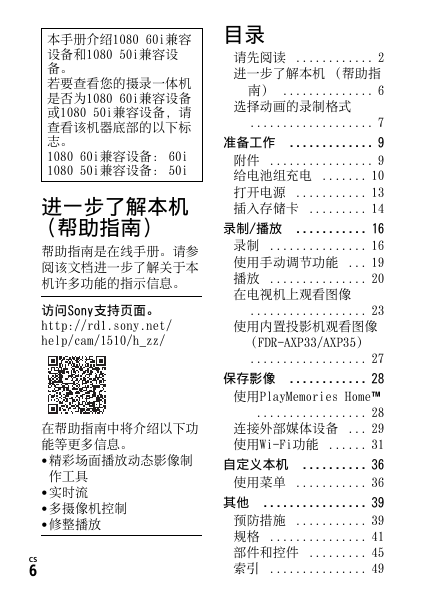

本手册介绍1080 60i兼容设备和1080 50i兼容设备。若要查看您的摄录一体机是否为1080 60i兼容设备或1080 50i兼容设备，请查看该机器底部的以下标志。 1080 60i兼容设备： 60i 1080 50i兼容设备： 50i 进一步了解本机（帮助指南）帮助指南是在线手册。请参阅该文档进一步了解关于本机许多功能的指示信息。访问Sony支持页面。 http://rd1.sony.net/ help/cam/1510/h_zz/ 在帮助指南中将介绍以下功能等更多信息。 • 精彩场面播放动态影像制作工具 • 实时流 • 多摄像机控制 • 修整播放 CS 6 目录请先阅读 ............ 2 进一步了解本机（帮助指南） .............. 6 选择动画的录制格式 ................... 7 准备工作 ............. 9 附件 ................ 9 给电池组充电 ....... 10 打开电源 ........... 13 插入存储卡 ......... 14 录制/播放 ........... 16 录制 ............... 16 使用手动调节功能 ... 19 播放 ............... 20 在电视机上观看图像 .................. 23 使用内置投影机观看图像（FDR-AXP33/AXP35） .................. 27 保存影像 ............ 28 使用PlayMemories Home™ ................. 28 连接外部媒体设备 ... 29 使用Wi-Fi功能 ...... 31 自定义本机 .......... 36 使用菜单 ........... 36 其他 ................ 39 预防措施 ........... 39 规格 ............... 41 部件和控件 ......... 45 索引 ............... 49

选择动画的录制格式本机与XAVC S格式兼容。  什么是XAVC S？ XAVC S是一种录制格式，允许使用MPEG-4 AVC/H.264对4K等高分辨率图像进行高度压缩并以MP4文件格式进行录制。在保持一定等级的数据大小的同时还可获得高画质。可⽤录制格式及其功能 XAVC S 4K XAVC S HD AVCHD 像素 3840 × 2160 1920 × 1080 1920 × 1080 比特率 60 Mbps/ 100 Mbps 50 Mbps 最大28 Mbps 功能以4K录制图像。即使您没有4K 电视机，仍建议以此格式进行录制，以便您今后能够享用4K的优点。比AVCHD信息量更大，可录制更清晰的图像。与计算机以外的其他录制设备的兼容性较好。 • 比特率表示在一段时间内所录制数据的数量。 CS 7

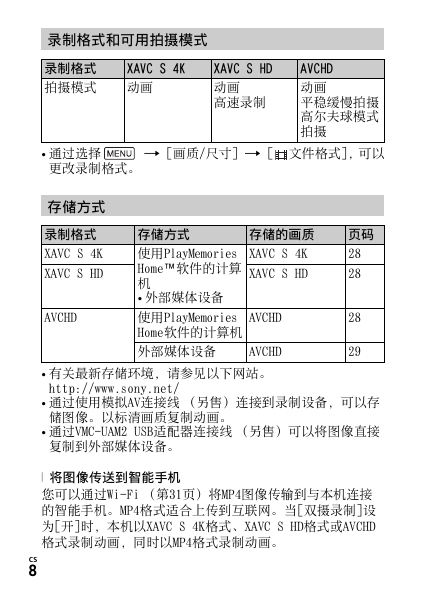

录制格式和可⽤拍摄模式录制格式拍摄模式 • 通过选择更改录制格式。 XAVC S 4K XAVC S HD AVCHD 动画动画高速录制动画平稳缓慢拍摄高尔夫球模式拍摄  [画质/尺寸]  [ 文件格式]，可以存储⽅式录制格式 XAVC S 4K XAVC S HD AVCHD 存储⽅式使用PlayMemories Home™软件的计算机 • 外部媒体设备使用PlayMemories Home软件的计算机外部媒体设备存储的画质 XAVC S 4K XAVC S HD AVCHD AVCHD 页码 28 28 28 29 • 有关最新存储环境，请参见以下网站。 http://www.sony.net/ • 通过使用模拟AV连接线（另售）连接到录制设备，可以存储图像。以标清画质复制动画。 • 通过VMC-UAM2 USB适配器连接线（另售）可以将图像直接复制到外部媒体设备。  将图像传送到智能手机您可以通过Wi-Fi （第31页）将MP4图像传输到与本机连接的智能手机。MP4格式适合上传到互联网。当[双摄录制]设为[开]时，本机以XAVC S 4K格式、XAVC S HD格式或AVCHD 格式录制动画，同时以MP4格式录制动画。 CS 8
