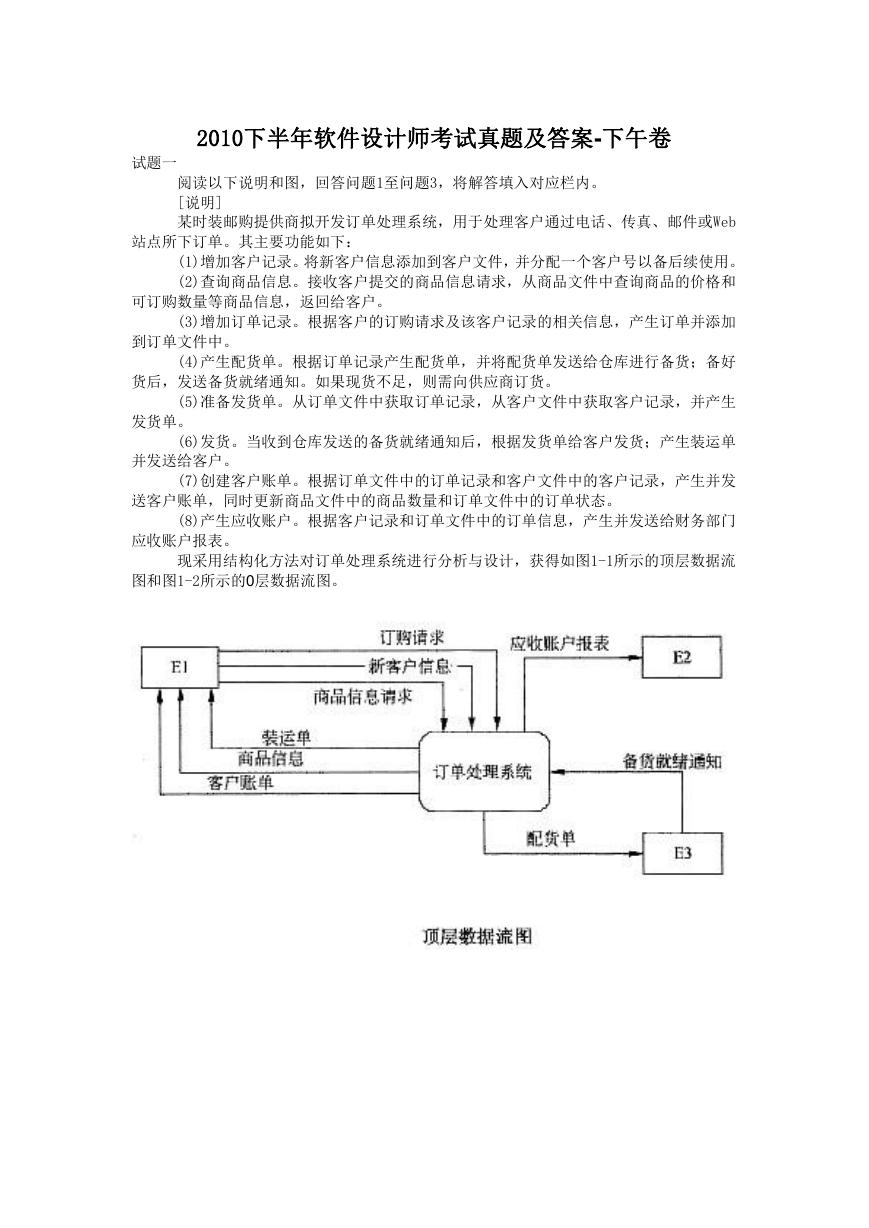

2010下半年软件设计师考试真题及答案-下午卷试题一阅读以下说明和图，回答问题1至问题3，将解答填入对应栏内。 [说明] 某时装邮购提供商拟开发订单处理系统，用于处理客户通过电话、传真、邮件或Web 站点所下订单。其主要功能如下： (1)增加客户记录。将新客户信息添加到客户文件，并分配一个客户号以备后续使用。 (2)查询商品信息。接收客户提交的商品信息请求，从商品文件中查询商品的价格和可订购数量等商品信息，返回给客户。 (3)增加订单记录。根据客户的订购请求及该客户记录的相关信息，产生订单并添加到订单文件中。 (4)产生配货单。根据订单记录产生配货单，并将配货单发送给仓库进行备货；备好货后，发送备货就绪通知。如果现货不足，则需向供应商订货。 (5)准备发货单。从订单文件中获取订单记录，从客户文件中获取客户记录，并产生发货单。 (6)发货。当收到仓库发送的备货就绪通知后，根据发货单给客户发货；产生装运单并发送给客户。 (7)创建客户账单。根据订单文件中的订单记录和客户文件中的客户记录，产生并发送客户账单，同时更新商品文件中的商品数量和订单文件中的订单状态。 (8)产生应收账户。根据客户记录和订单文件中的订单信息，产生并发送给财务部门应收账户报表。现采用结构化方法对订单处理系统进行分析与设计，获得如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。

1、使用说明中的词语，给出图1-1中的实体E1～E3的名称。 2、使用说明中的词语，给出图1-2中的数据存储D1～D3的名称。给出图1-2中处理(加工)P1和P2的名称及其相应的输入输出流。 3除加工P1和P2的输入输出流外，图1-2还缺失了1条数据流，请给出其起点和终点。起点终点注：名称使用说明中的词汇，起点和终点均使用图1-2中的符号或词汇。试题二阅读以下说明，回答问题1至问题3，将解答填入对应栏内。 [说明] 某公司拟开发一套小区物业收费管理系统。初步的需求分析结果如下： (1)业主信息主要包括：业主编号、姓名、房号、房屋面积、工作单位、联系电话等。房号可唯一标识一条业主信息，且一个房号仅对应一套房屋；一个业主可以有一套或多套的房屋。 (2)部门信息主要包括：部门号、部门名称、部门负责人、部门电话等。一个员工只能属于一个部门，一个部门只有一位负责人。 (3)员工信息主要包括：员工号、姓名、出生年月、性别、住址、联系电话、所在部门号、职务和密码等。根据职务不同，员工可以有不同的权限：职务为“经理”的员工具有更改(添加、删除和修改)员工表中本部门员工信息的操作权限；职务为“收费”的员工只具有收费的操作权限。 (4)收费信息包括：房号、业主编号、收费日期、收费类型、数量、收费金额、员工号等。收费类型包括物业费、卫生费、水费和电费，并按月收取，收费标准如表2-1所示。其中：物业费=房屋面积(平方米)×每平方米单价，卫生费=套房数量(套)×每套房单价，水费=用水数量(吨)×每吨水单价，电费=用电数量(度)×每度电单价。表2-1 收费标准单位单价

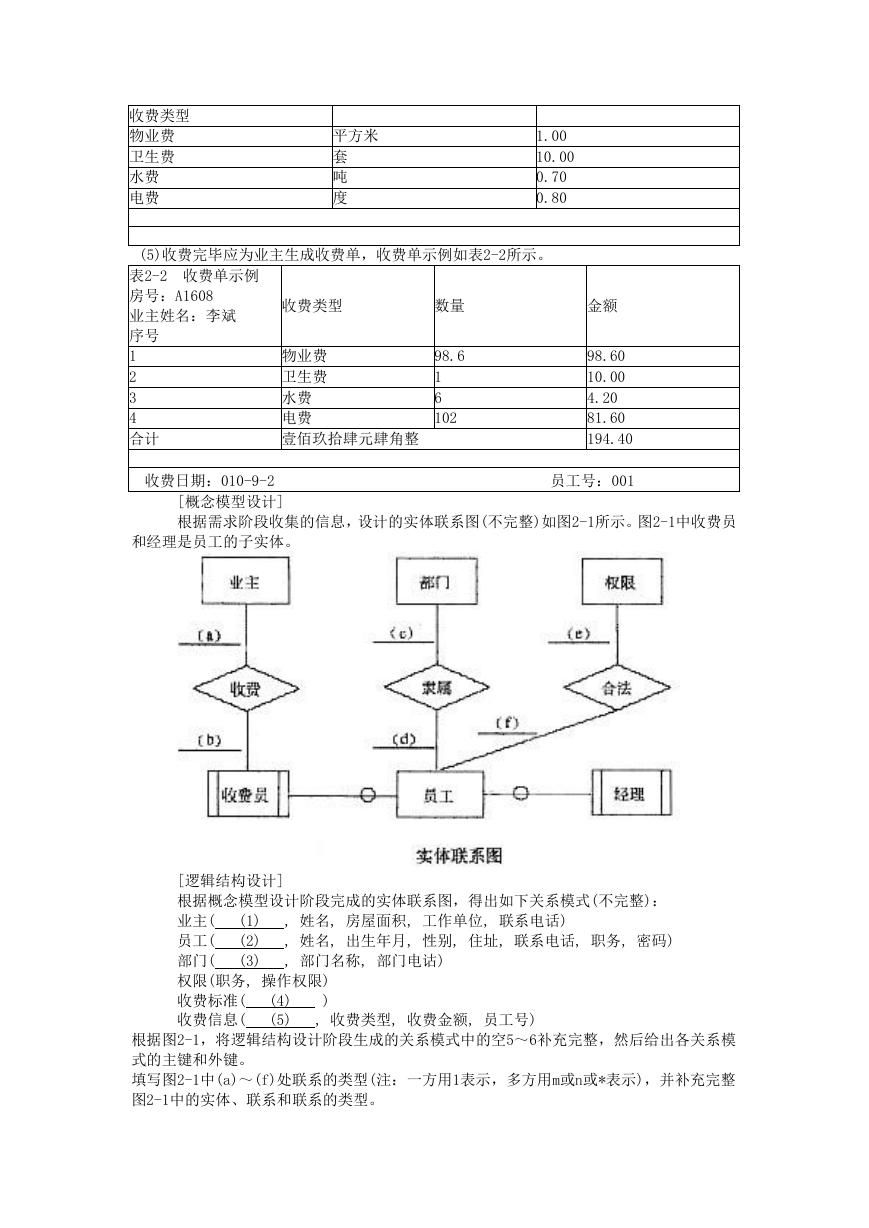

收费类型物业费卫生费水费电费平方米套吨度 1.00 10.00 0.70 0.80 (5)收费完毕应为业主生成收费单，收费单示例如表2-2所示。表2-2 收费单示例房号：A1608 业主姓名：李斌序号 1 2 3 4 合计收费类型物业费卫生费水费电费壹佰玖拾肆元肆角整数量 98.6 1 6 102 金额 98.60 10.00 4.20 81.60 194.40 收费日期：010-9-2 员工号：001 [概念模型设计] 根据需求阶段收集的信息，设计的实体联系图(不完整)如图2-1所示。图2-1中收费员和经理是员工的子实体。 [逻辑结构设计] 根据概念模型设计阶段完成的实体联系图，得出如下关系模式(不完整)：业主( 员工( 部门( 权限(职务, 操作权限) 收费标准( ) 收费信息( , 姓名, 房屋面积, 工作单位, 联系电话) , 姓名, 出生年月, 性别, 住址, 联系电话, 职务, 密码) , 部门名称, 部门电诂) , 收费类型, 收费金额, 员工号) (1) (2) (3) (4) (5) 根据图2-1，将逻辑结构设计阶段生成的关系模式中的空5～6补充完整，然后给出各关系模式的主键和外键。填写图2-1中(a)～(f)处联系的类型(注：一方用1表示，多方用m或n或*表示)，并补充完整图2-1中的实体、联系和联系的类型。

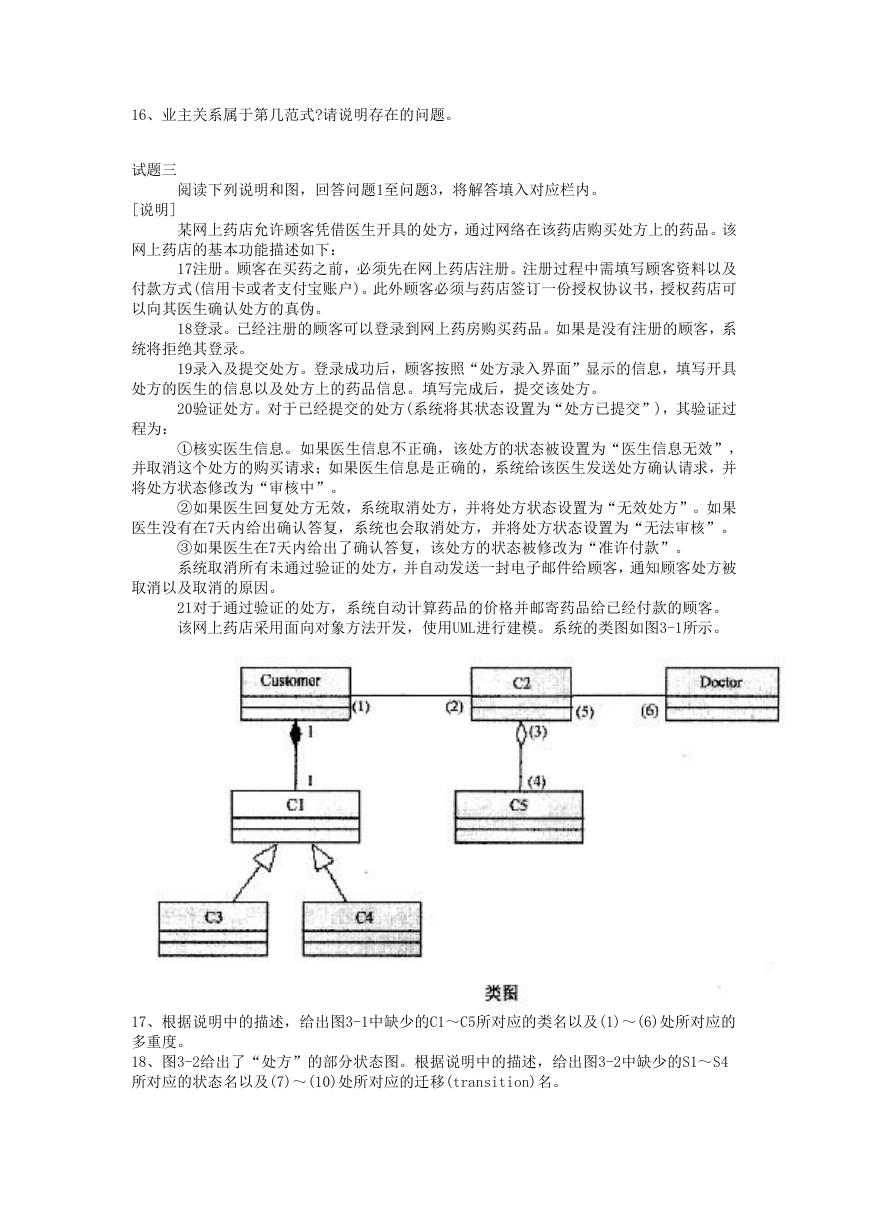

16、业主关系属于第几范式?请说明存在的问题。试题三阅读下列说明和图，回答问题1至问题3，将解答填入对应栏内。 [说明] 某网上药店允许顾客凭借医生开具的处方，通过网络在该药店购买处方上的药品。该网上药店的基本功能描述如下： 17注册。顾客在买药之前，必须先在网上药店注册。注册过程中需填写顾客资料以及付款方式(信用卡或者支付宝账户)。此外顾客必须与药店签订一份授权协议书，授权药店可以向其医生确认处方的真伪。 18登录。已经注册的顾客可以登录到网上药房购买药品。如果是没有注册的顾客，系统将拒绝其登录。 19录入及提交处方。登录成功后，顾客按照“处方录入界面”显示的信息，填写开具处方的医生的信息以及处方上的药品信息。填写完成后，提交该处方。 20验证处方。对于已经提交的处方(系统将其状态设置为“处方已提交”)，其验证过程为： ①核实医生信息。如果医生信息不正确，该处方的状态被设置为“医生信息无效”，并取消这个处方的购买请求；如果医生信息是正确的，系统给该医生发送处方确认请求，并将处方状态修改为“审核中”。 ②如果医生回复处方无效，系统取消处方，并将处方状态设置为“无效处方”。如果医生没有在7天内给出确认答复，系统也会取消处方，并将处方状态设置为“无法审核”。 ③如果医生在7天内给出了确认答复，该处方的状态被修改为“准许付款”。系统取消所有未通过验证的处方，并自动发送一封电子邮件给顾客，通知顾客处方被取消以及取消的原因。 21对于通过验证的处方，系统自动计算药品的价格并邮寄药品给已经付款的顾客。该网上药店采用面向对象方法开发，使用UML进行建模。系统的类图如图3-1所示。 17、根据说明中的描述，给出图3-1中缺少的C1～C5所对应的类名以及(1)～(6)处所对应的多重度。 18、图3-2给出了“处方”的部分状态图。根据说明中的描述，给出图3-2中缺少的S1～S4 所对应的状态名以及(7)～(10)处所对应的迁移(transition)名。

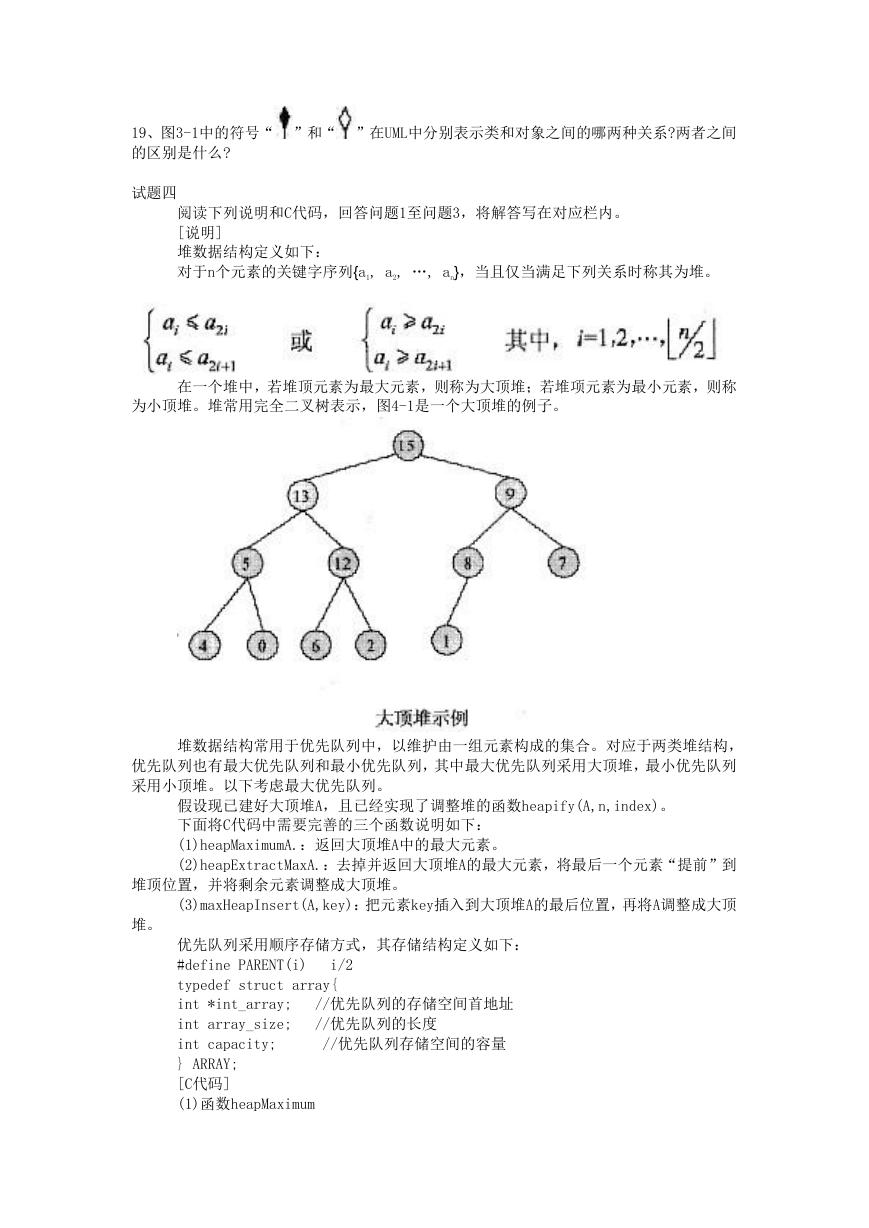

19、图3-1中的符号“ ”和“ ”在UML中分别表示类和对象之间的哪两种关系?两者之间的区别是什么? 试题四阅读下列说明和C代码，回答问题1至问题3，将解答写在对应栏内。 [说明] 堆数据结构定义如下：对于n个元素的关键字序列{a1, a2, …, an}，当且仅当满足下列关系时称其为堆。在一个堆中，若堆顶元素为最大元素，则称为大顶堆；若堆项元素为最小元素，则称为小顶堆。堆常用完全二叉树表示，图4-1是一个大顶堆的例子。堆数据结构常用于优先队列中，以维护由一组元素构成的集合。对应于两类堆结构，优先队列也有最大优先队列和最小优先队列，其中最大优先队列采用大顶堆，最小优先队列采用小顶堆。以下考虑最大优先队列。假设现已建好大顶堆A，且已经实现了调整堆的函数heapify(A,n,index)。下面将C代码中需要完善的三个函数说明如下： (1)heapMaximumA.：返回大顶堆A中的最大元素。 (2)heapExtractMaxA.：去掉并返回大顶堆A的最大元素，将最后一个元素“提前”到堆顶位置，并将剩余元素调整成大顶堆。 (3)maxHeapInsert(A,key)：把元素key插入到大顶堆A的最后位置，再将A调整成大顶堆。优先队列采用顺序存储方式，其存储结构定义如下： #define PARENT(i) typedef struct array{ int *int_array; int array_size; int capacity; } ARRAY; [C代码] (1)函数heapMaximum //优先队列的存储空间首地址 //优先队列的长度 i/2 //优先队列存储空间的容量

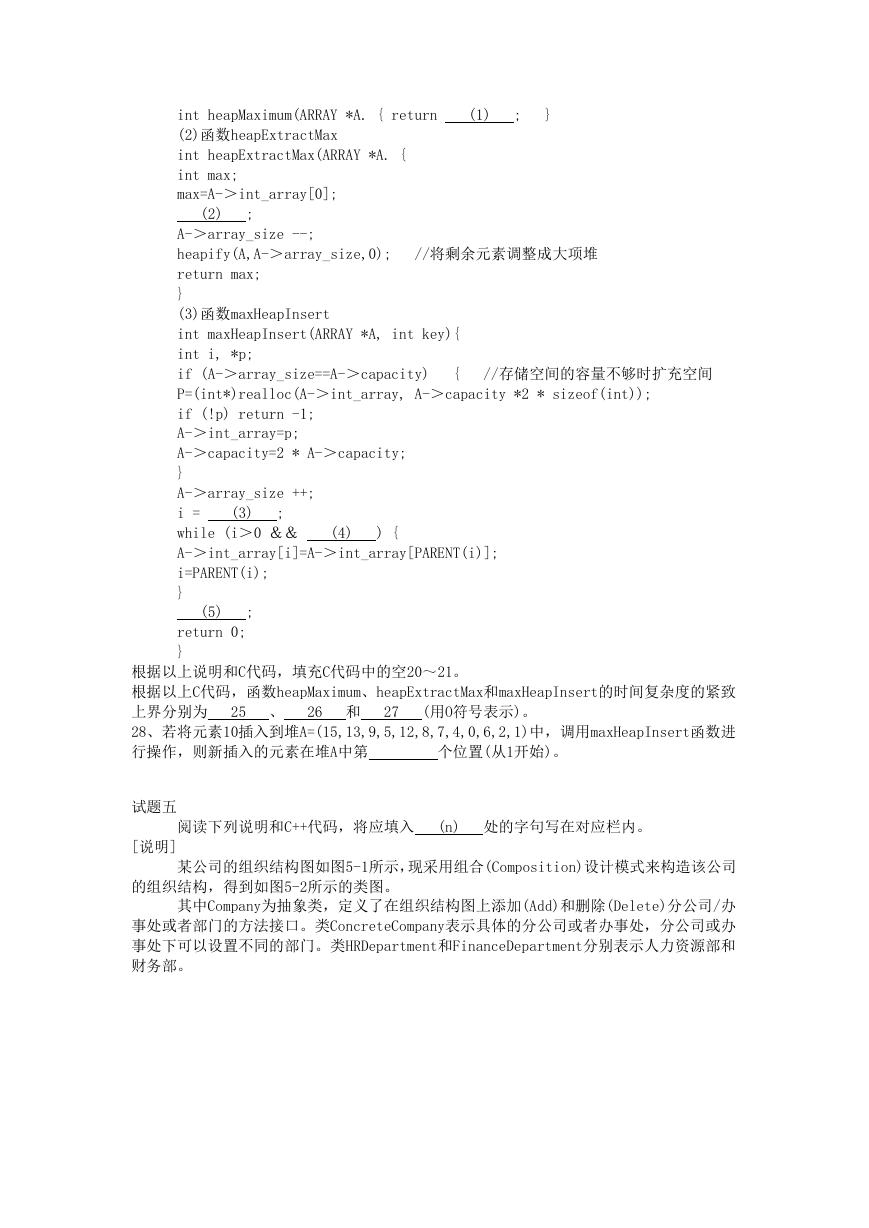

(1) ; } int heapMaximum(ARRAY *A. { return (2)函数heapExtractMax int heapExtractMax(ARRAY *A. { int max; max=A-＞int_array[0]; (2) ; //将剩余元素调整成大项堆 A-＞array_size --; heapify(A,A-＞array_size,0); return max; } (3)函数maxHeapInsert int maxHeapInsert(ARRAY *A, int key){ int i, *p; if (A-＞array_size==A-＞capacity) P=(int*)realloc(A-＞int_array, A-＞capacity *2 * sizeof(int)); if (!p) return -1; A-＞int_array=p; A-＞capacity=2 * A-＞capacity; } A-＞array_size ++; i = while (i＞0 ＆＆ A-＞int_array[i]=A-＞int_array[PARENT(i)]; i=PARENT(i); } (3) (4) { //存储空间的容量不够时扩充空间 ; ) { (5) ; return 0; } 根据以上说明和C代码，填充C代码中的空20～21。根据以上C代码，函数heapMaximum、heapExtractMax和maxHeapInsert的时间复杂度的紧致上界分别为 25 、 26 和 27 28、若将元素10插入到堆A=(15,13,9,5,12,8,7,4,0,6,2,1)中，调用maxHeapInsert函数进行操作，则新插入的元素在堆A中第个位置(从1开始)。 (用O符号表示)。试题五阅读下列说明和C++代码，将应填入 (n) 处的字句写在对应栏内。 [说明] 某公司的组织结构图如图5-1所示，现采用组合(Composition)设计模式来构造该公司的组织结构，得到如图5-2所示的类图。其中Company为抽象类，定义了在组织结构图上添加(Add)和删除(Delete)分公司/办事处或者部门的方法接口。类ConcreteCompany表示具体的分公司或者办事处，分公司或办事处下可以设置不同的部门。类HRDepartment和FinanceDepartment分别表示人力资源部和财务部。

[C++代码] #include ＜iostream＞ #include ＜list＞ #include ＜string＞ using namespace std; class Company { protected: string name; public: Company(string name) { //抽象类 29 =name;} 30 31 ; ; //增加子公司、办事处或部门 //删除子公司、办事处或部门 };

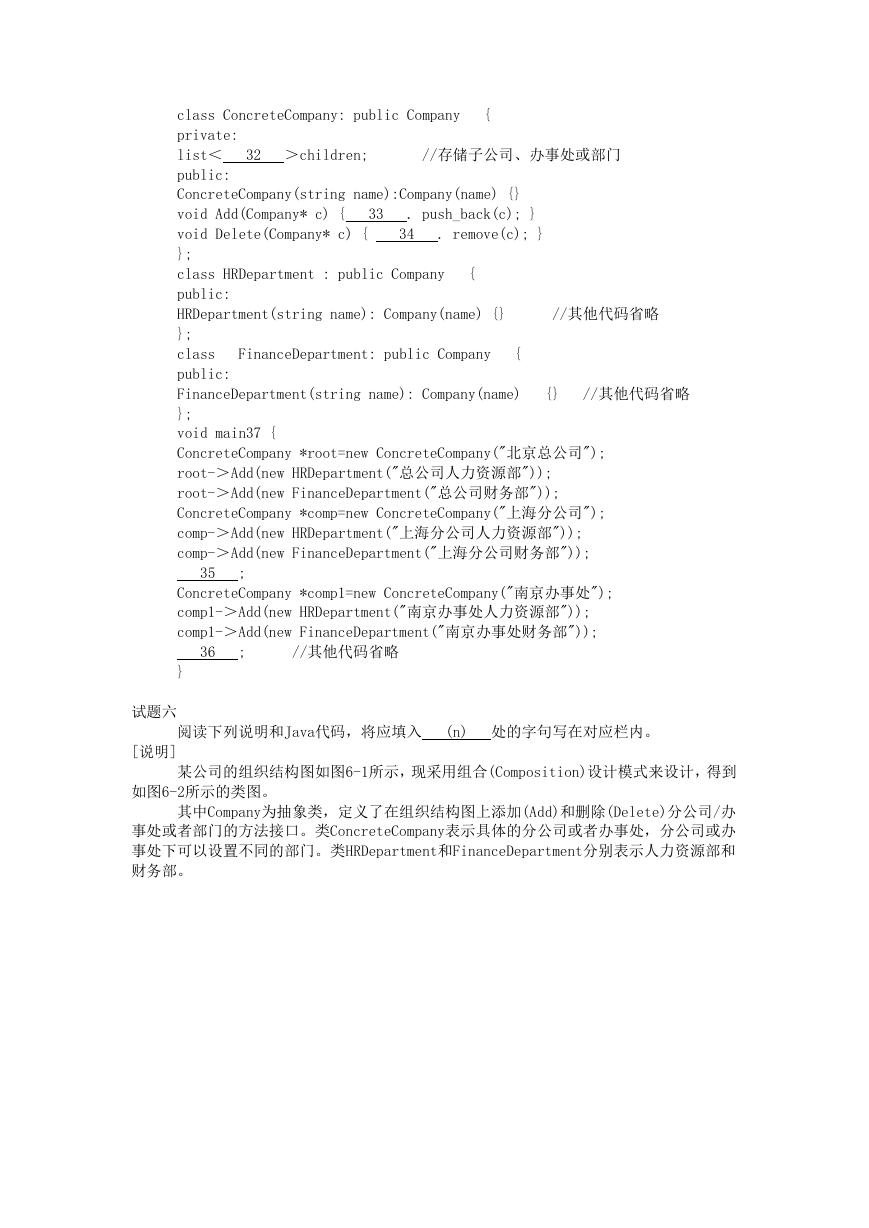

//存储子公司、办事处或部门 { { 34 33 . push_back(c); } . remove(c); } class ConcreteCompany: public Company private: list＜ 32 ＞children; public: ConcreteCompany(string name):Company(name) {} void Add(Company* c) { void Delete(Company* c) { }; class HRDepartment : public Company public: HRDepartment(string name): Company(name) {} }; class public: FinanceDepartment(string name): Company(name) }; void main37 { ConcreteCompany *root=new ConcreteCompany("北京总公司"); root-＞Add(new HRDepartment("总公司人力资源部")); root-＞Add(new FinanceDepartment("总公司财务部")); ConcreteCompany *comp=new ConcreteCompany("上海分公司"); comp-＞Add(new HRDepartment("上海分公司人力资源部")); comp-＞Add(new FinanceDepartment("上海分公司财务部")); FinanceDepartment: public Company //其他代码省略 { {} //其他代码省略 35 ; ConcreteCompany *comp1=new ConcreteCompany("南京办事处"); comp1-＞Add(new HRDepartment("南京办事处人力资源部")); comp1-＞Add(new FinanceDepartment("南京办事处财务部")); 36 ; //其他代码省略 } 试题六阅读下列说明和Java代码，将应填入 (n) 处的字句写在对应栏内。 [说明] 某公司的组织结构图如图6-1所示，现采用组合(Composition)设计模式来设计，得到如图6-2所示的类图。其中Company为抽象类，定义了在组织结构图上添加(Add)和删除(Delete)分公司/办事处或者部门的方法接口。类ConcreteCompany表示具体的分公司或者办事处，分公司或办事处下可以设置不同的部门。类HRDepartment和FinanceDepartment分别表示人力资源部和财务部。
