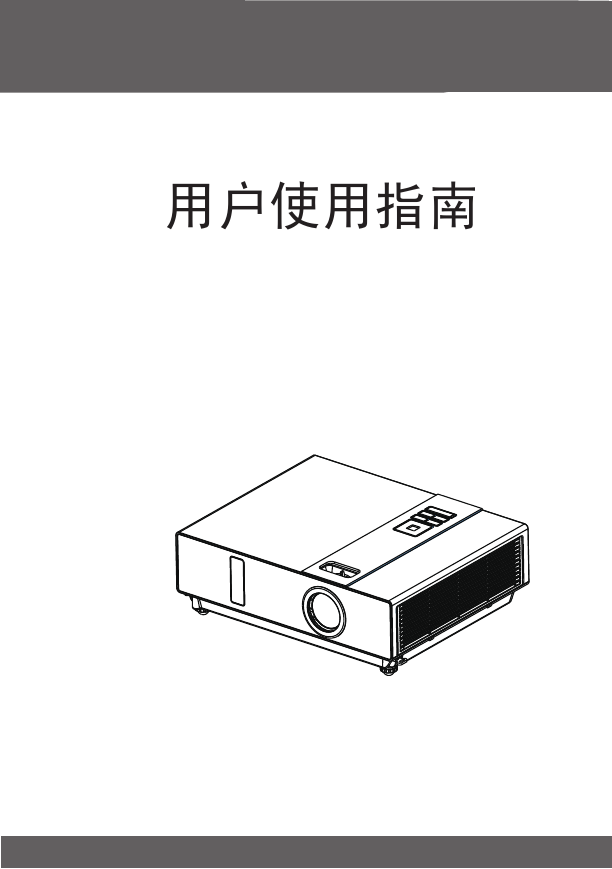

用户使用指南

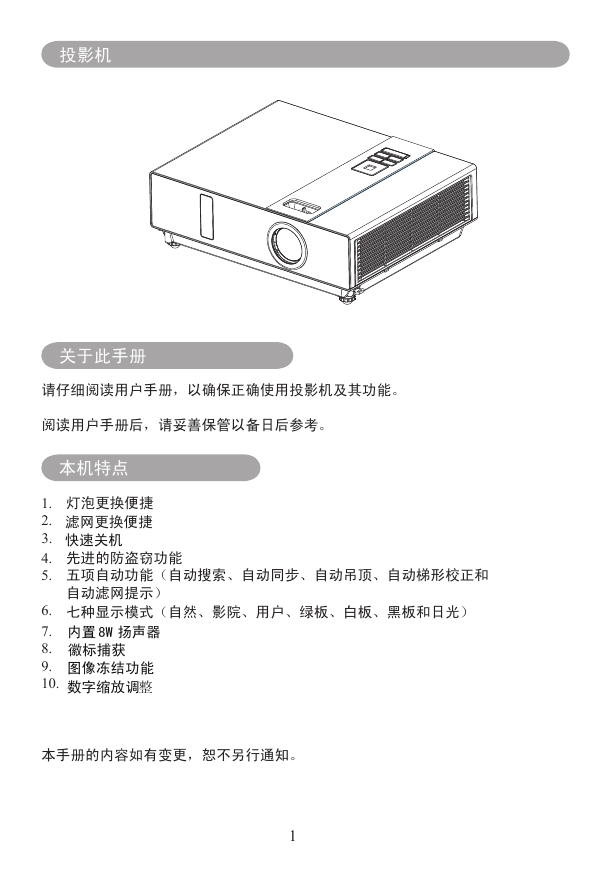

投影机关于此手册请仔细阅读用户手册，以确保正确使用投影机及其功能。阅读用户手册后，请妥善保管以备日后参考。本机特点 1. 灯泡更换便捷 2. 滤网更换便捷 3. 快速关机 4. 先进的防盗窃功能 5. 五项自动功能（自动搜索、自动同步、自动吊顶、自动梯形校正和自动滤网提示）七种显示模式（自然、影院、用户、绿板、白板、黑板和日光）内置 8W 扬声器徽标捕获图像冻结功能数字缩放调整 6. 7. 8. 9. 10. 本手册的内容如有变更，恕不另行通知。 1

目录目录物品清单关于本手册 ...............................................................................................................1 .....................................................................................................................2 ................................................................................................4 ....................................................................................................5 6 ................................................................................................................7 安全注意事项安全标签.............................................................................................................. 部件名称投影机 .................................................................................................................. 7 控制面板 .......................................................................................................... 8 后面板......................................................................................................................... 9 本机设置 ..................................................................................................................10 安装设置 ............................................................................................................10 ....................................................................................................11 电源开关投影机设置 .......................................................................................12 .....................................................................13 调整投影机仰角 ....................................................................................................14 16 ...................................................................................................... ......................................................................................................19 如何连接遥控器菜单操作如何使用屏幕显示 ......................................................................19 菜单（计算机模式） ................................................................................................20 画面菜单（计算机模式） ............................................................................. 20 音频菜单（计算机模式）..................................................................................... 21 设置菜单（计算机模式） ......................................................................................22 菜单（视频模式） ..............................................................................................23 画面菜单（视频模式） .................................................................................... 23 音频菜单（视频模式） ..................................................................................... 24 .................................................................................... 25 设置菜单（视频模式） 2

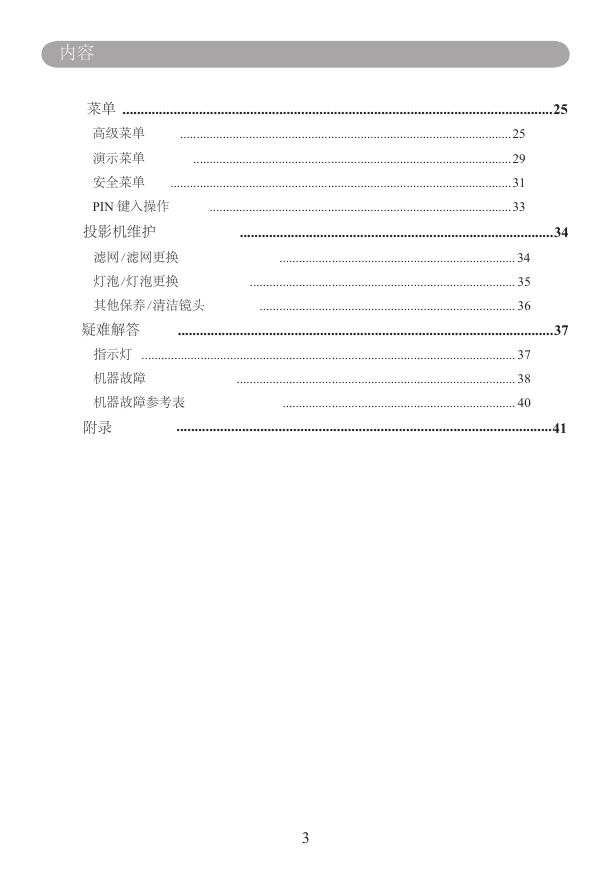

内容菜单 ......................................................................................................................25 .....................................................................................................25 高级菜单 .................................................................................................29 演示菜单安全菜单 ........................................................................................................31 ............................................................................................33 PIN 键入操作投影机维护滤网/滤网更换灯泡/灯泡更换其他保养/清洁镜头 ......................................................................................34 ........................................................................ 34 ................................................................................. 35 .............................................................................. 36 疑难解答 .......................................................................................................37 指示灯 .................................................................................................................. 37 ..................................................................................... 38 机器故障 ....................................................................... 40 机器故障参考表附录 .......................................................................................................41 3

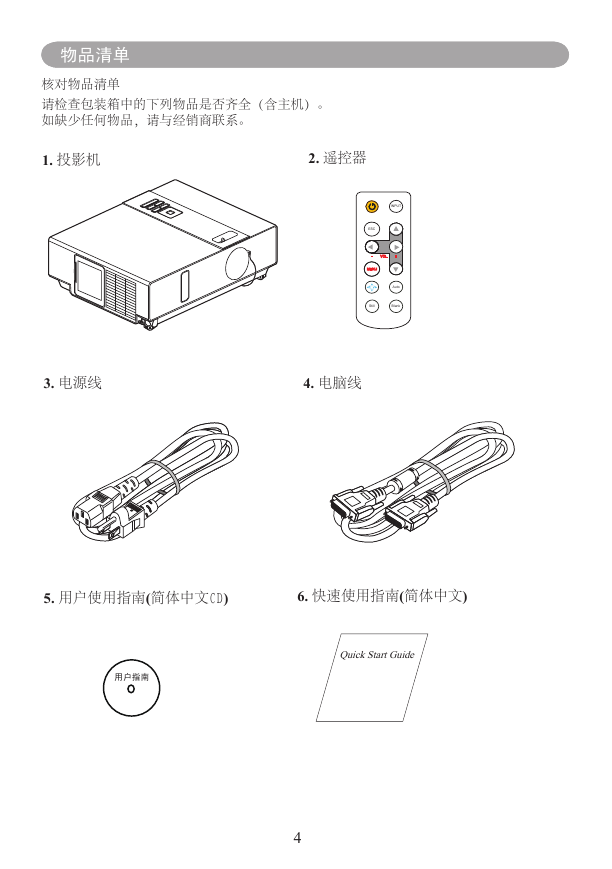

Safety Instructions 物品清单核对物品清单请检查包装箱中的下列物品是否齐全（含主机）。如缺少任何物品，请与经销商联系。 1. 投影机 2. 遥控器 INPUT ESC - VOL + MENU K Auto Still Blank 3. 电源线 4. 电脑线 5. 用户使用指南(简体中文CD) 6. 快速使用指南(简体中文) 用户指南 Quick Start Guide 4

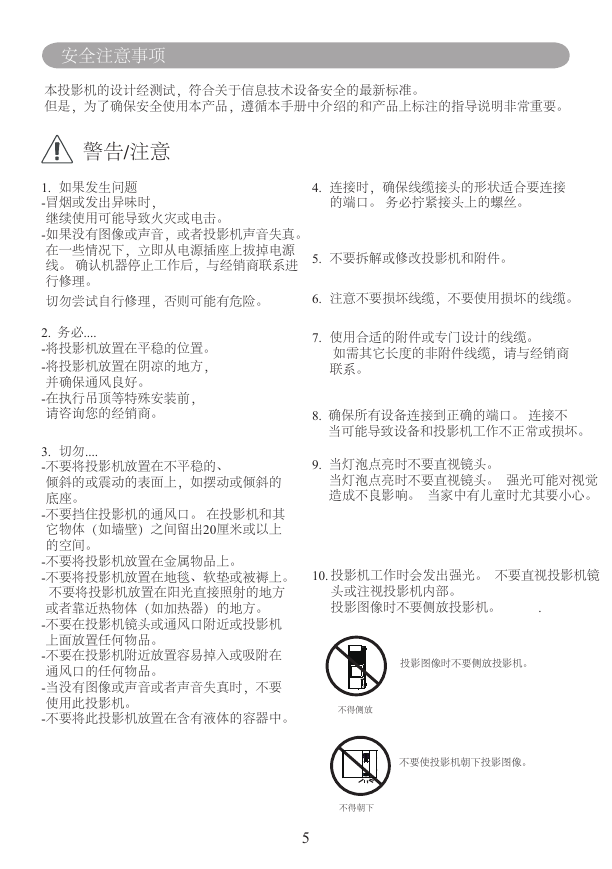

Safety Instructions 安全注意事项本投影机的设计经测试，符合关于信息技术设备安全的最新标准。但是，为了确保安全使用本产品，遵循本手册中介绍的和产品上标注的指导说明非常重要。警告/注意 1. 如果发生问题 -冒烟或发出异味时，继续使用可能导致火灾或电击。 -如果没有图像或声音，或者投影机声音失真。在一些情况下，立即从电源插座上拔掉电源线。确认机器停止工作后，与经销商联系进行修理。切勿尝试自行修理，否则可能有危险。 2. 务必.... -将投影机放置在平稳的位置。 -将投影机放置在阴凉的地方，并确保通风良好。 -在执行吊顶等特殊安装前，请咨询您的经销商。 4. 连接时，确保线缆接头的形状适合要连接的端口。务必拧紧接头上的螺丝。 5. 不要拆解或修改投影机和附件。 6. 注意不要损坏线缆，不要使用损坏的线缆。 7. 使用合适的附件或专门设计的线缆。如需其它长度的非附件线缆，请与经销商联系。 8. 确保所有设备连接到正确的端口。连接不当可能导致设备和投影机工作不正常或损坏。 3. 切勿.... -不要将投影机放置在不平稳的、倾斜的或震动的表面上，如摆动或倾斜的底座。 -不要挡住投影机的通风口。在投影机和其它物体（如墙壁）之间留出20厘米或以上的空间。 -不要将投影机放置在金属物品上。 -不要将投影机放置在地毯、软垫或被褥上。不要将投影机放置在阳光直接照射的地方或者靠近热物体（如加热器）的地方。 -不要在投影机镜头或通风口附近或投影机上面放置任何物品。 -不要在投影机附近放置容易掉入或吸附在通风口的任何物品。 -当没有图像或声音或者声音失真时，不要使用此投影机。 -不要将此投影机放置在含有液体的容器中。 9. 当灯泡点亮时不要直视镜头。 . 当灯泡点亮时不要直视镜头。强光可能对视觉造成不良影响。当家中有儿童时尤其要小心。 10. 投影机工作时会发出强光。不要直视投影机镜头或注视投影机内部。投影图像时不要侧放投影机。 . 投影图像时不要侧放投影机。不要使投影机朝下投影图像。不得侧放不得朝下 5

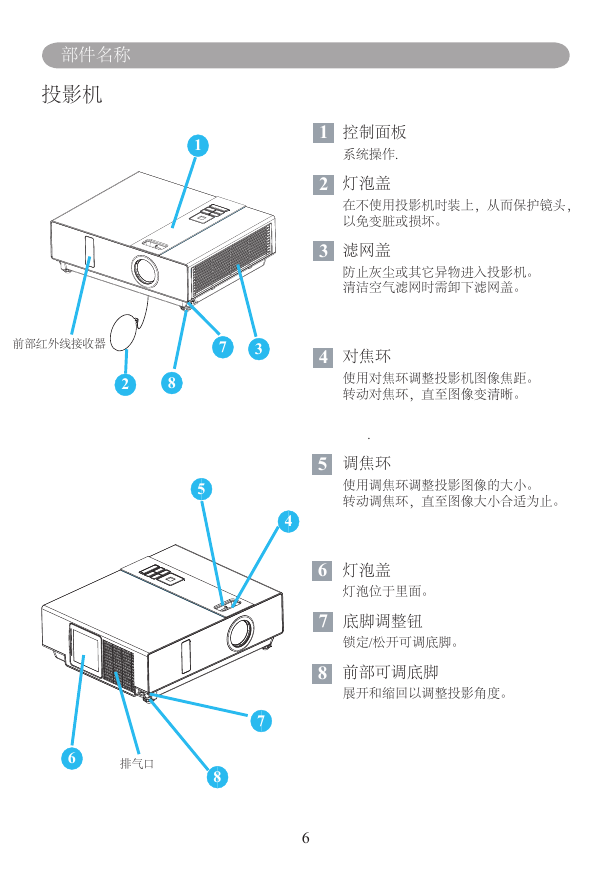

Part Names 部件名称投影机前部红外线接收器 2 8 1 5 1 控制面板系统操作. 12 灯泡盖在不使用投影机时装上，从而保护镜头，以免变脏或损坏。 3 滤网盖防止灰尘或其它异物进入投影机。清洁空气滤网时需卸下滤网盖。 7 3 14 对焦环使用对焦环调整投影机图像焦距。转动对焦环，直至图像变清晰。 . 15 调焦环使用调焦环调整投影图像的大小。转动调焦环，直至图像大小合适为止。 4 16 灯泡盖灯泡位于里面。 17 底脚调整钮锁定/松开可调底脚。 18 前部可调底脚展开和缩回以调整投影角度。 6 排气口 7 8 6

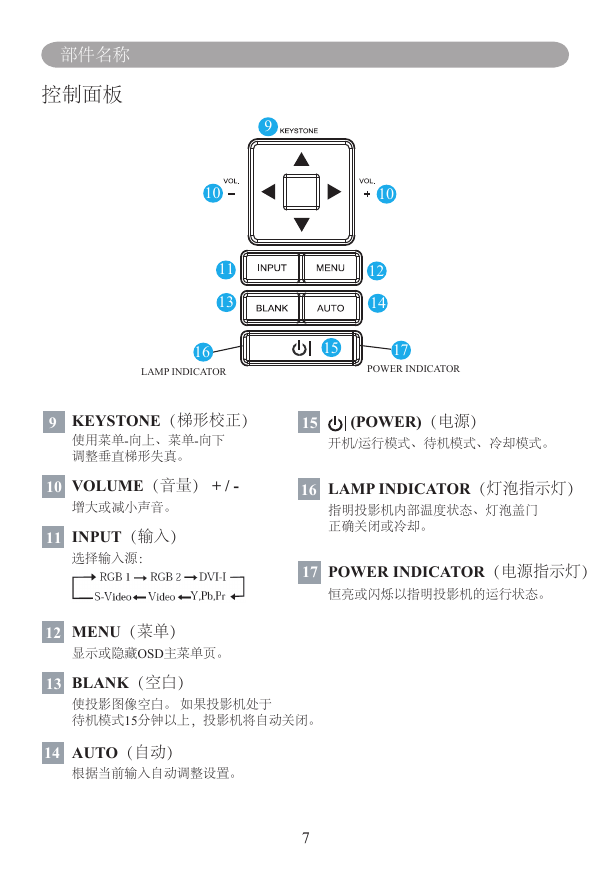

部件名称控制面板 9 10 11 13 10 12 14 16 LAMP INDICATOR 15 17 POWER INDICATOR 9 KEYSTONE（梯形校正）使用菜单-向上、菜单-向下调整垂直梯形失真。 110 VOLUME（音量） + / - 增大或减小声音。 11 INPUT（输入）选择输入源： 115 (POWER)（电源）开机/运行模式、待机模式、冷却模式。 116 LAMP INDICATOR（灯泡指示灯）指明投影机内部温度状态、灯泡盖门正确关闭或冷却。 117 POWER INDICATOR（电源指示灯）恒亮或闪烁以指明投影机的运行状态。 112 MENU（菜单）显示或隐藏OSD主菜单页。 113 BLANK（空白）使投影图像空白。如果投影机处于待机模式15分钟以上，投影机将自动关闭。 114 AUTO（自动）根据当前输入自动调整设置。 7
