城市管廊智慧监控管理系统综合一体化建设方案 (1).doc

发布时间：2022-06-15 发布人：admin 分类：说明书 资料大小：4.18M 资料格式：doc 举报 版权申诉
第1页 / 共36页
第2页 / 共36页
第3页 / 共36页
第4页 / 共36页
第5页 / 共36页
第6页 / 共36页
第7页 / 共36页
第8页 / 共36页
资料共36页，剩余部分请下载后查看
    I
    II
    一、项目背景
    二、需求分析
    3.1 综合一体化设计思路
    3.2 物联网架构设计
    3.3 感知平台设计
    3.4 传输平台设计
    3.4.1 一体化传输设计
    3.4.2 数据传输 QoS 设计
    的QoS，传输网络采用 Differentiated service（区分服务模型）设计思路：
    3.5 数据中心设计
    3.6 应用平台设计
    3.6.1 综合一体化运营服务平台建设思路
    3.6.2 应用平台设计
    3.6.3 三方共同开发
    3.7 设计参考标准和规范
    GB50838《城市综合管廊工程技术规范》
    GB50052《供配电系统设计规范》
    GB50058《爆炸危险环境电力装置设计规范》
    GB50116《火灾自动报警系统设计规范》
    GB50174《电子信息系统机房设计规范》
    GB50217《电力工程电缆设计规范》
    GB50311《综合布线系统工程设计规范》
    GB50343《建筑物电子信息系统防雷技术规范》
    GB550348《安全防范工程技术规范》
    GB50394《入侵报警系统工程设计规范》
    GB50395《视频安防监控系统工程设计规范》
    GB50396《出入口控制系统工程设计规范》
    GB50493《石油化工可燃气体和有毒气体检测报警设计规范》
    GBZ/T205《密闭空间作业职业危害防护规范》
    DL/T5484《电力电缆隧道设计规程》
    YD5102《通信线路工程设计规范》
    四、系统应用设计
    4.2.1 环境监测
    4.2.2 设备监控
    4.3.1 视频监控
    4.3.3 出入口控制
    4.5.1 火灾自动报警子系统
    4.5.2 可燃气体探测报警系统
    五、管廊监测控制清单

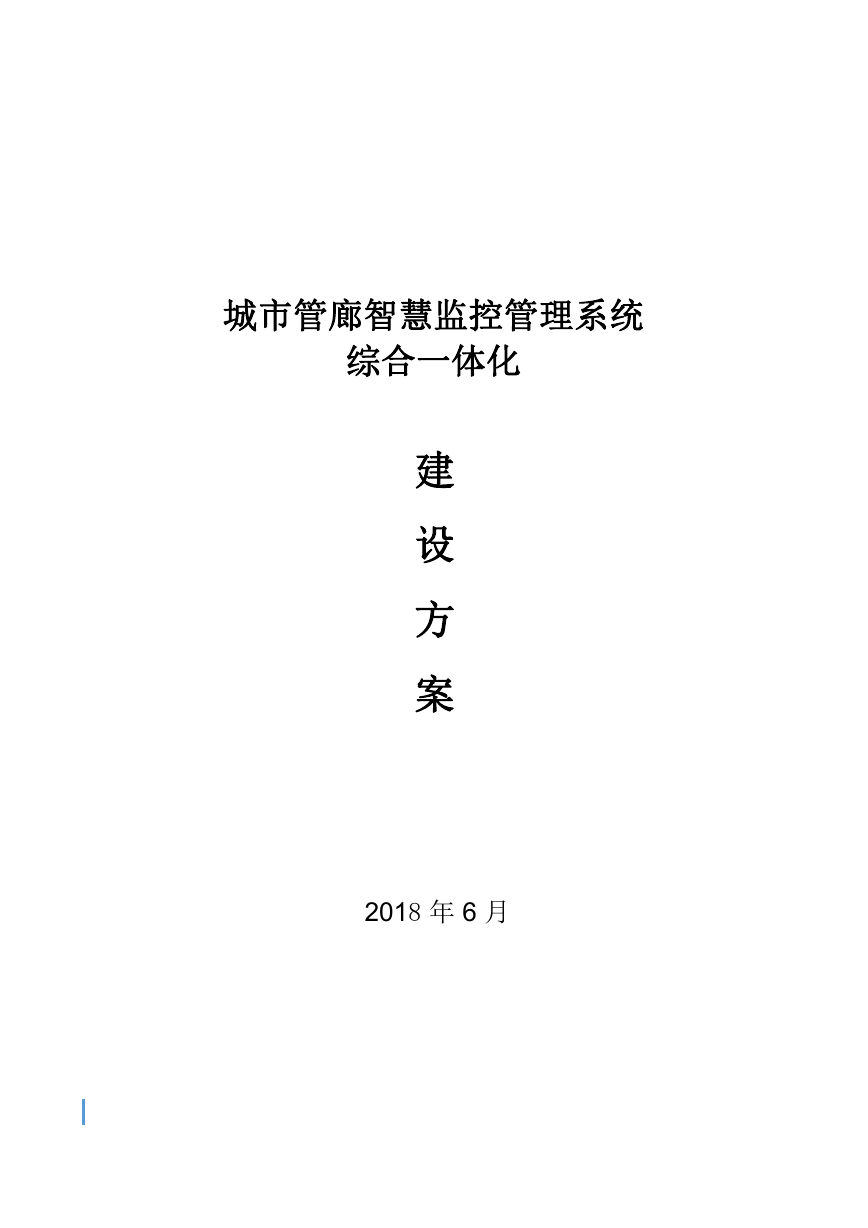

    城市管廊智慧监控管理系统 综合一体化 建 设 方 案 2018 年 6 月

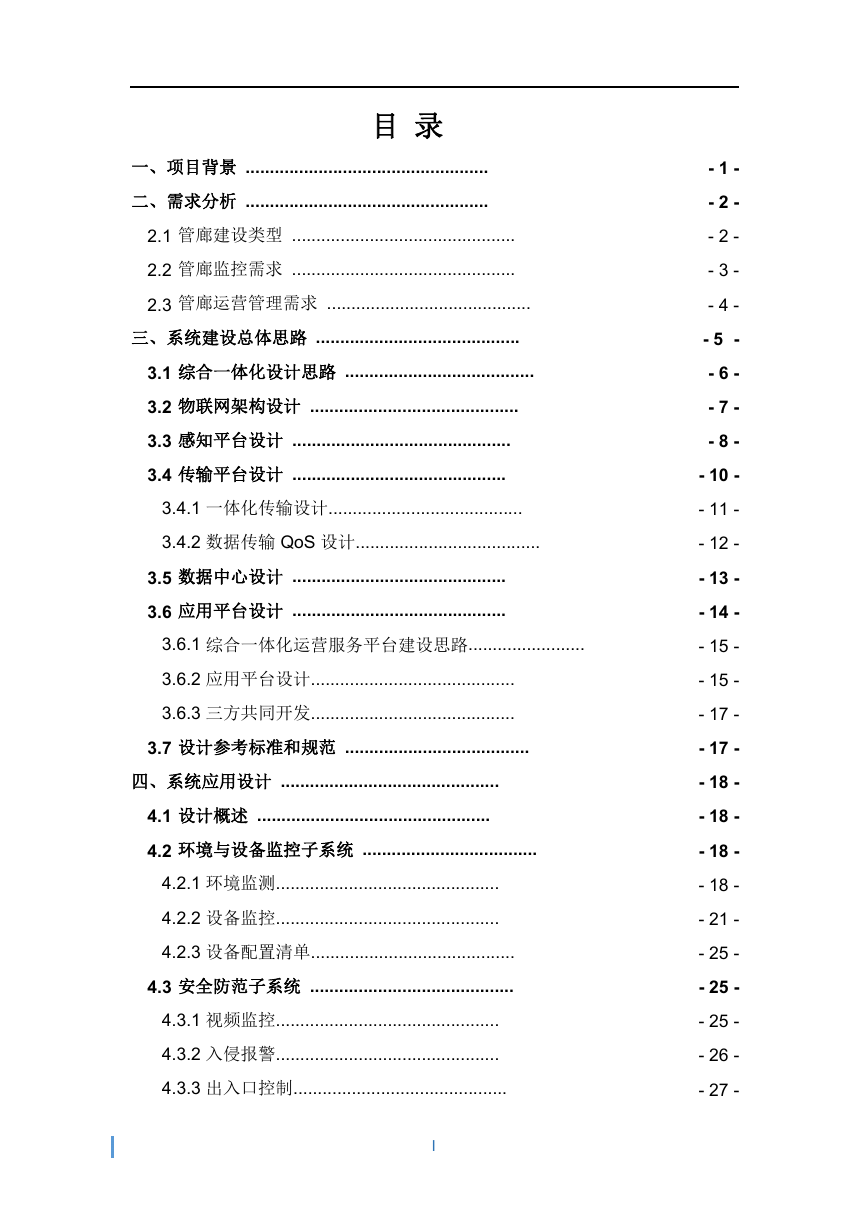

    目 录 一、项目背景 .................................................. 二、需求分析 .................................................. 2.1 管廊建设类型 .............................................. 2.2 管廊监控需求 .............................................. 2.3 管廊运营管理需求 .......................................... 三、系统建设总体思路 .......................................... 3.1 综合一体化设计思路 ....................................... 3.2 物联网架构设计 ........................................... 3.3 感知平台设计 ............................................. 3.4 传输平台设计 ............................................ 3.4.1 一体化传输设计........................................ 3.4.2 数据传输 QoS 设计...................................... 3.5 数据中心设计 ............................................ 3.6 应用平台设计 ............................................ 3.6.1 综合一体化运营服务平台建设思路........................ 3.6.2 应用平台设计.......................................... 3.6.3 三方共同开发.......................................... 3.7 设计参考标准和规范 ...................................... 四、系统应用设计 ............................................. 4.1 设计概述 ................................................ 4.2 环境与设备监控子系统 .................................... 4.2.1 环境监测.............................................. 4.2.2 设备监控.............................................. 4.2.3 设备配置清单.......................................... 4.3 安全防范子系统 .......................................... 4.3.1 视频监控.............................................. 4.3.2 入侵报警.............................................. 4.3.3 出入口控制............................................ I - 1 - - 2 - - 2 - - 3 - - 4 - - 5 - - 6 - - 7 - - 8 - - 10 - - 11 - - 12 - - 13 - - 14 - - 15 - - 15 - - 17 - - 17 - - 18 - - 18 - - 18 - - 18 - - 21 - - 25 - - 25 - - 25 - - 26 - - 27 -

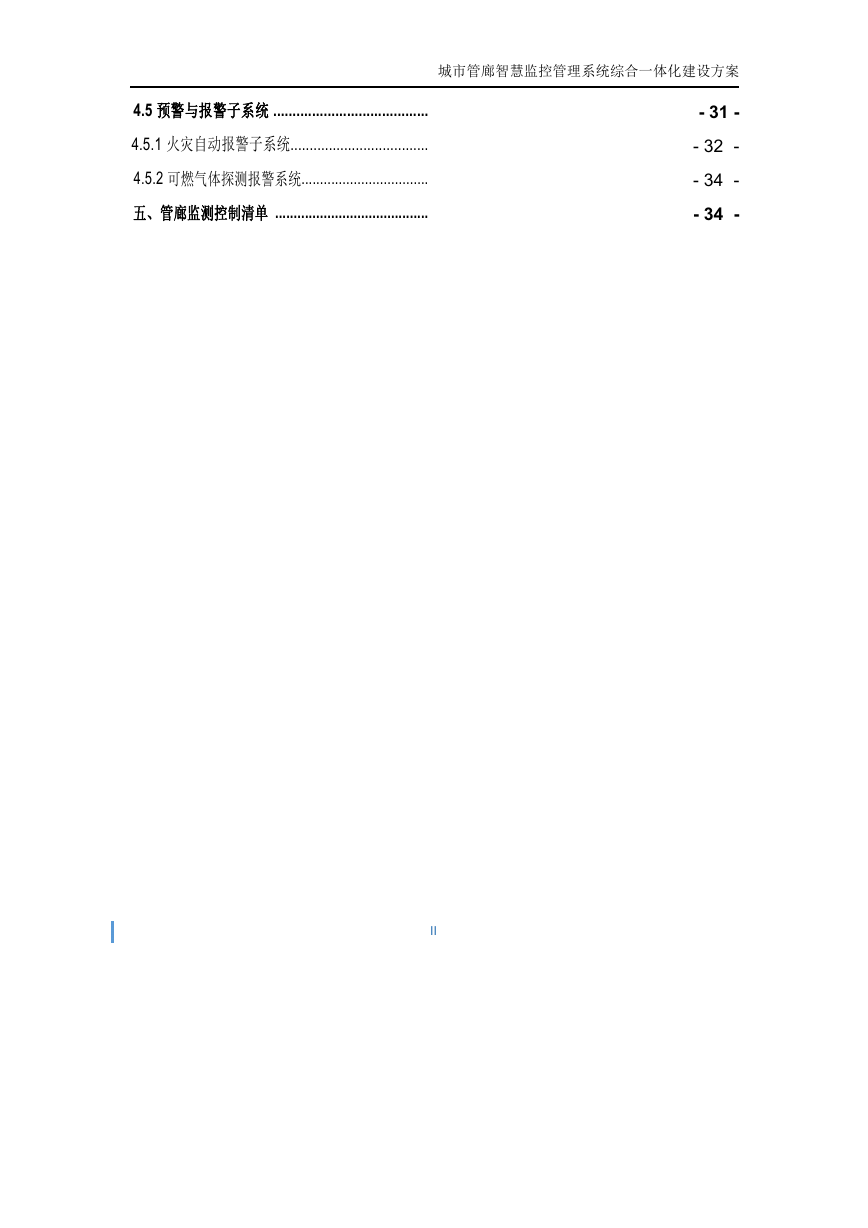

    城市管廊智慧监控管理系统综合一体化建设方案 4.5 预警与报警子系统 ........................................ 4.5.1 火灾自动报警子系统.................................... 4.5.2 可燃气体探测报警系统.................................. 五、管廊监测控制清单 ......................................... - 31 - - 32 - - 34 - - 34 - II

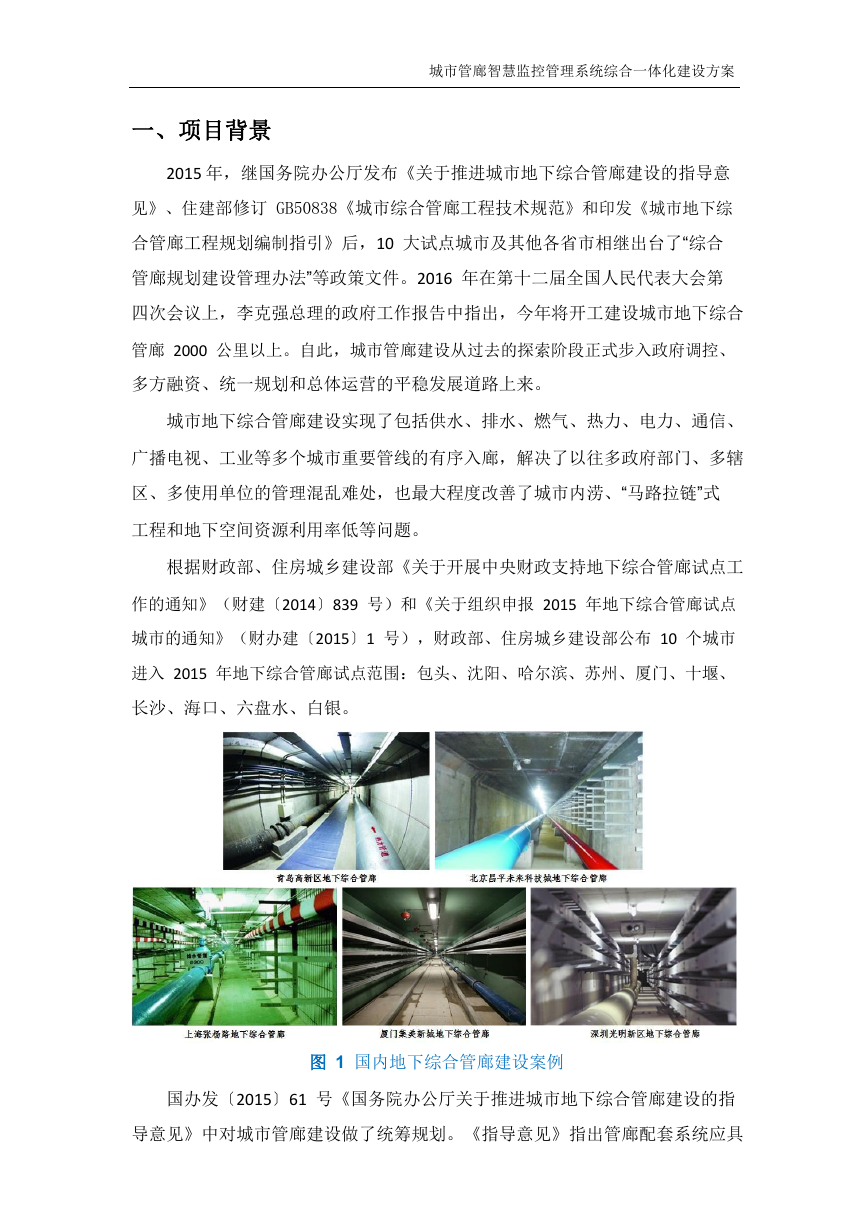

    城市管廊智慧监控管理系统综合一体化建设方案 一、项目背景 2015 年，继国务院办公厅发布《关于推进城市地下综合管廊建设的指导意 见》、住建部修订 GB50838《城市综合管廊工程技术规范》和印发《城市地下综 合管廊工程规划编制指引》后，10 大试点城市及其他各省市相继出台了“综合 管廊规划建设管理办法”等政策文件。2016 年在第十二届全国人民代表大会第 四次会议上，李克强总理的政府工作报告中指出，今年将开工建设城市地下综合 管廊 2000 公里以上。自此，城市管廊建设从过去的探索阶段正式步入政府调控、 多方融资、统一规划和总体运营的平稳发展道路上来。 城市地下综合管廊建设实现了包括供水、排水、燃气、热力、电力、通信、 广播电视、工业等多个城市重要管线的有序入廊，解决了以往多政府部门、多辖 区、多使用单位的管理混乱难处，也最大程度改善了城市内涝、“马路拉链”式 工程和地下空间资源利用率低等问题。 根据财政部、住房城乡建设部《关于开展中央财政支持地下综合管廊试点工 作的通知》（财建〔2014〕839 号）和《关于组织申报 2015 年地下综合管廊试点 城市的通知》（财办建〔2015〕1 号），财政部、住房城乡建设部公布 10 个城市 进入 2015 年地下综合管廊试点范围：包头、沈阳、哈尔滨、苏州、厦门、十堰、 长沙、海口、六盘水、白银。 图 1 国内地下综合管廊建设案例 国办发〔2015〕61 号《国务院办公厅关于推进城市地下综合管廊建设的指 导意见》中对城市管廊建设做了统筹规划。《指导意见》指出管廊配套系统应具

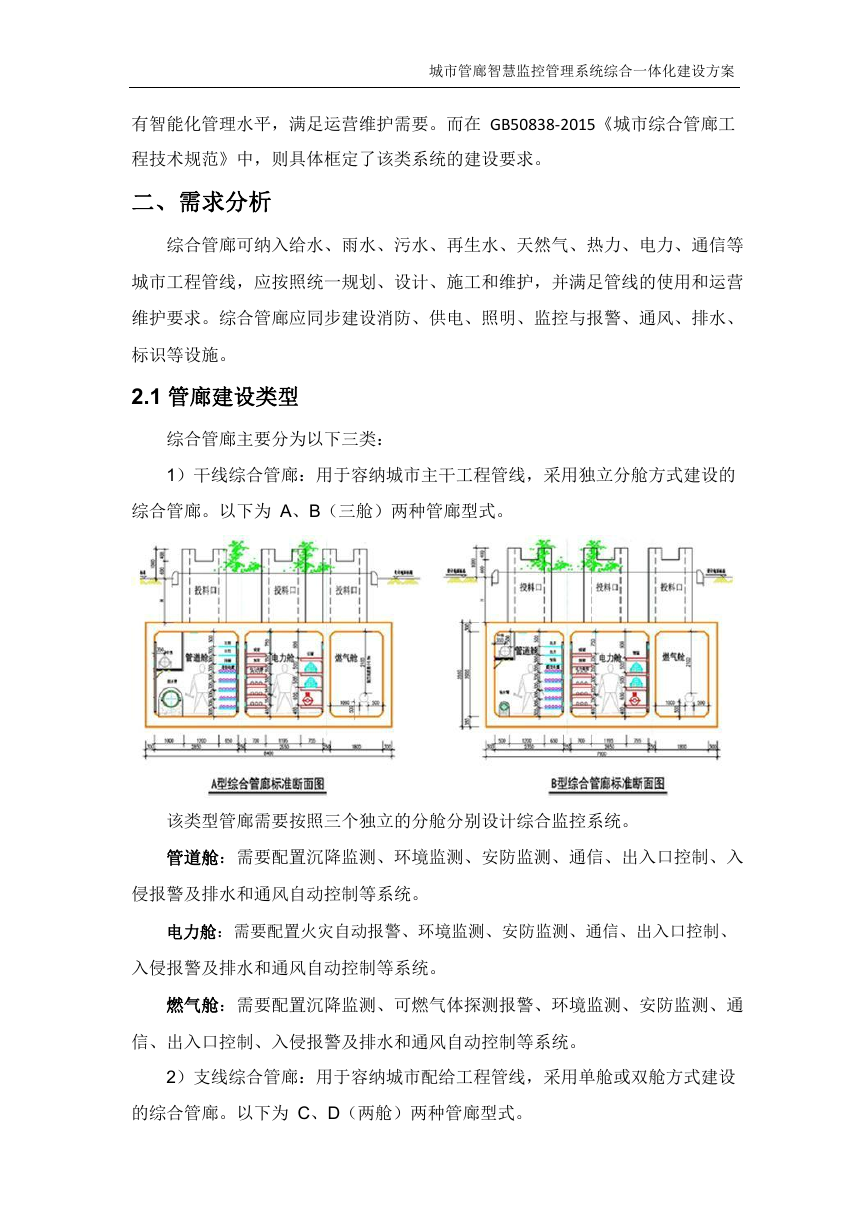

    城市管廊智慧监控管理系统综合一体化建设方案 有智能化管理水平，满足运营维护需要。而在 GB50838-2015《城市综合管廊工 程技术规范》中，则具体框定了该类系统的建设要求。 二、需求分析 综合管廊可纳入给水、雨水、污水、再生水、天然气、热力、电力、通信等 城市工程管线，应按照统一规划、设计、施工和维护，并满足管线的使用和运营 维护要求。综合管廊应同步建设消防、供电、照明、监控与报警、通风、排水、 标识等设施。 2.1 管廊建设类型 综合管廊主要分为以下三类： 1）干线综合管廊：用于容纳城市主干工程管线，采用独立分舱方式建设的 综合管廊。以下为 A、B（三舱）两种管廊型式。 该类型管廊需要按照三个独立的分舱分别设计综合监控系统。 管道舱：需要配置沉降监测、环境监测、安防监测、通信、出入口控制、入 侵报警及排水和通风自动控制等系统。 电力舱：需要配置火灾自动报警、环境监测、安防监测、通信、出入口控制、 入侵报警及排水和通风自动控制等系统。 燃气舱：需要配置沉降监测、可燃气体探测报警、环境监测、安防监测、通 信、出入口控制、入侵报警及排水和通风自动控制等系统。 2）支线综合管廊：用于容纳城市配给工程管线，采用单舱或双舱方式建设 的综合管廊。以下为 C、D（两舱）两种管廊型式。

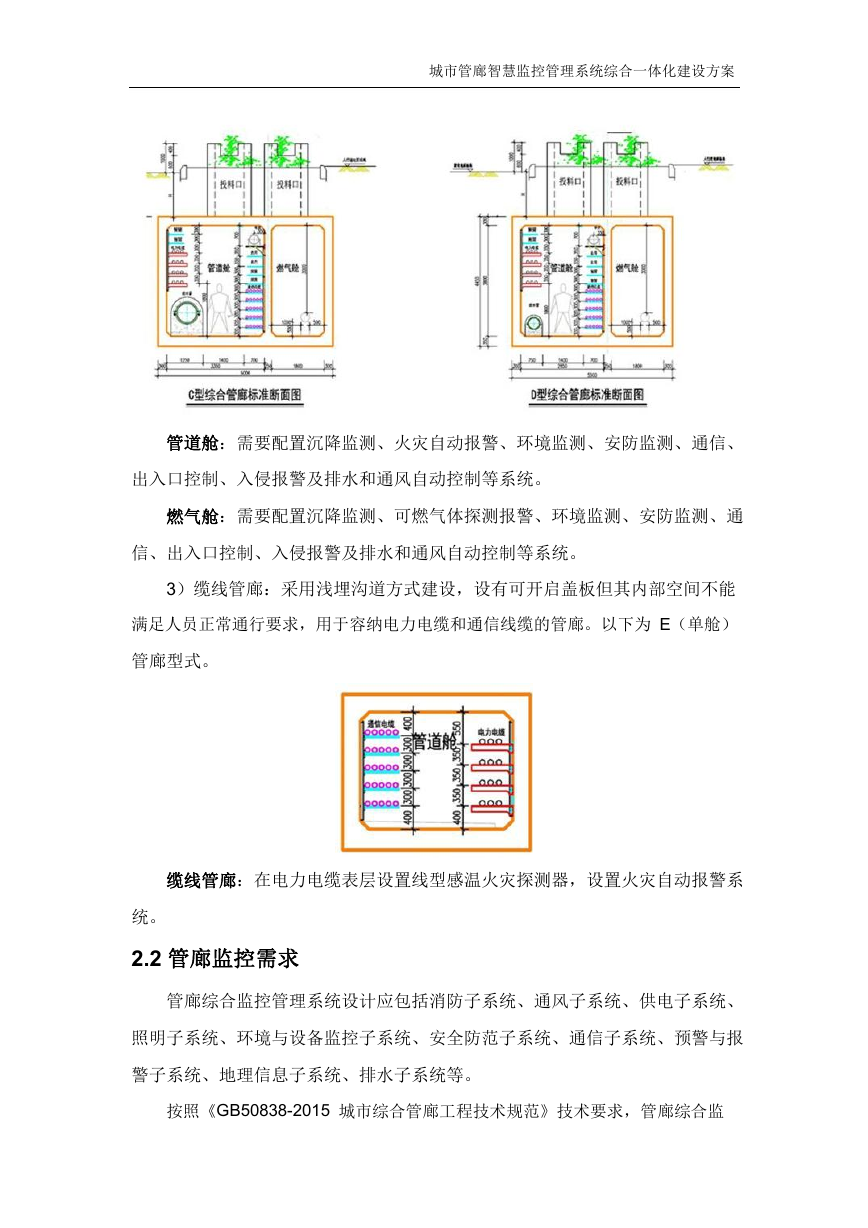

    城市管廊智慧监控管理系统综合一体化建设方案 管道舱：需要配置沉降监测、火灾自动报警、环境监测、安防监测、通信、 出入口控制、入侵报警及排水和通风自动控制等系统。 燃气舱：需要配置沉降监测、可燃气体探测报警、环境监测、安防监测、通 信、出入口控制、入侵报警及排水和通风自动控制等系统。 3）缆线管廊：采用浅埋沟道方式建设，设有可开启盖板但其内部空间不能 满足人员正常通行要求，用于容纳电力电缆和通信线缆的管廊。以下为 E（单舱） 管廊型式。 缆线管廊：在电力电缆表层设置线型感温火灾探测器，设置火灾自动报警系 统。 2.2 管廊监控需求 管廊综合监控管理系统设计应包括消防子系统、通风子系统、供电子系统、 照明子系统、环境与设备监控子系统、安全防范子系统、通信子系统、预警与报 警子系统、地理信息子系统、排水子系统等。 按照《GB50838-2015 城市综合管廊工程技术规范》技术要求，管廊综合监

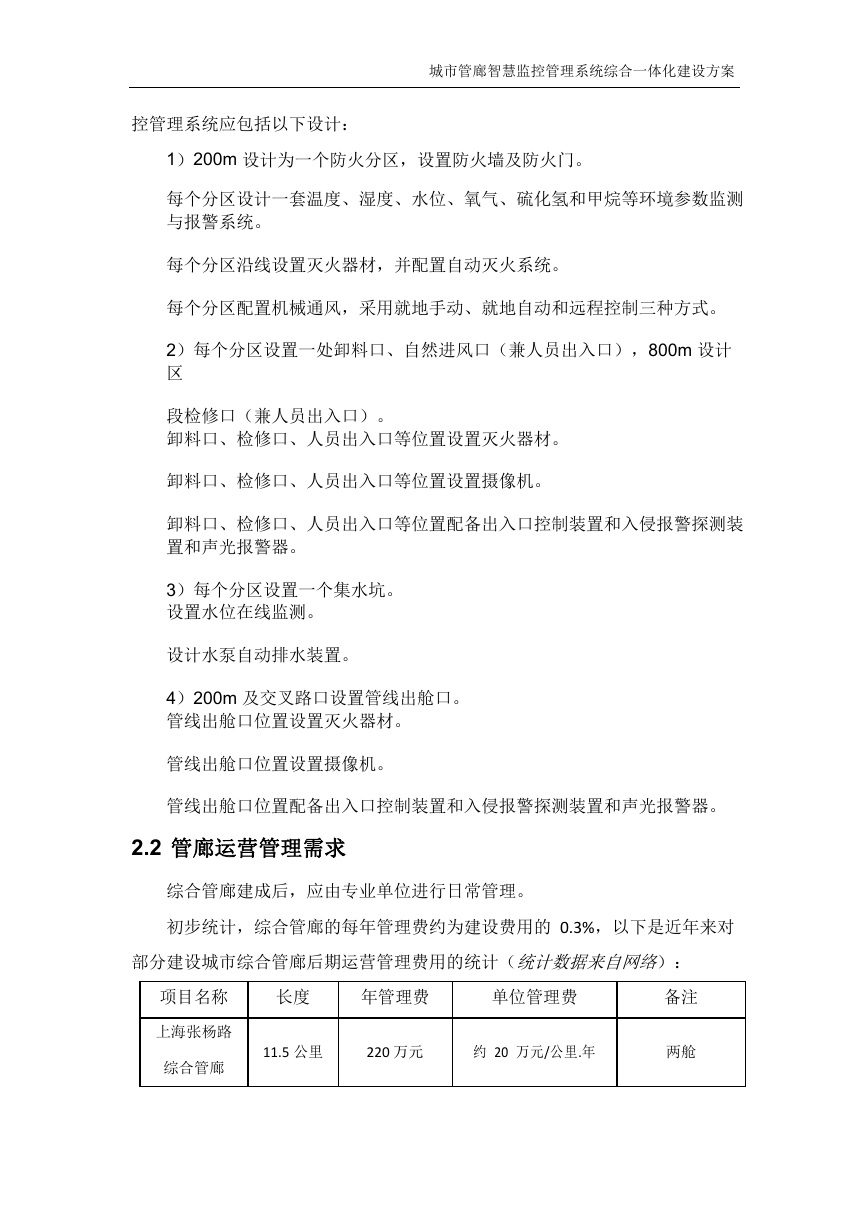

    城市管廊智慧监控管理系统综合一体化建设方案 控管理系统应包括以下设计： 1）200m 设计为一个防火分区，设置防火墙及防火门。 每个分区设计一套温度、湿度、水位、氧气、硫化氢和甲烷等环境参数监测 与报警系统。 每个分区沿线设置灭火器材，并配置自动灭火系统。 每个分区配置机械通风，采用就地手动、就地自动和远程控制三种方式。 2）每个分区设置一处卸料口、自然进风口（兼人员出入口），800m 设计 区 段检修口（兼人员出入口）。 卸料口、检修口、人员出入口等位置设置灭火器材。 卸料口、检修口、人员出入口等位置设置摄像机。 卸料口、检修口、人员出入口等位置配备出入口控制装置和入侵报警探测装 置和声光报警器。 3）每个分区设置一个集水坑。 设置水位在线监测。 设计水泵自动排水装置。 4）200m 及交叉路口设置管线出舱口。 管线出舱口位置设置灭火器材。 管线出舱口位置设置摄像机。 管线出舱口位置配备出入口控制装置和入侵报警探测装置和声光报警器。 2.2 管廊运营管理需求 综合管廊建成后，应由专业单位进行日常管理。 初步统计，综合管廊的每年管理费约为建设费用的 0.3%，以下是近年来对 部分建设城市综合管廊后期运营管理费用的统计（统计数据来自网络）： 项目名称 长度 年管理费 单位管理费 上海张杨路 综合管廊 11.5 公里 220 万元 约 20 万元/公里.年 备注 两舱

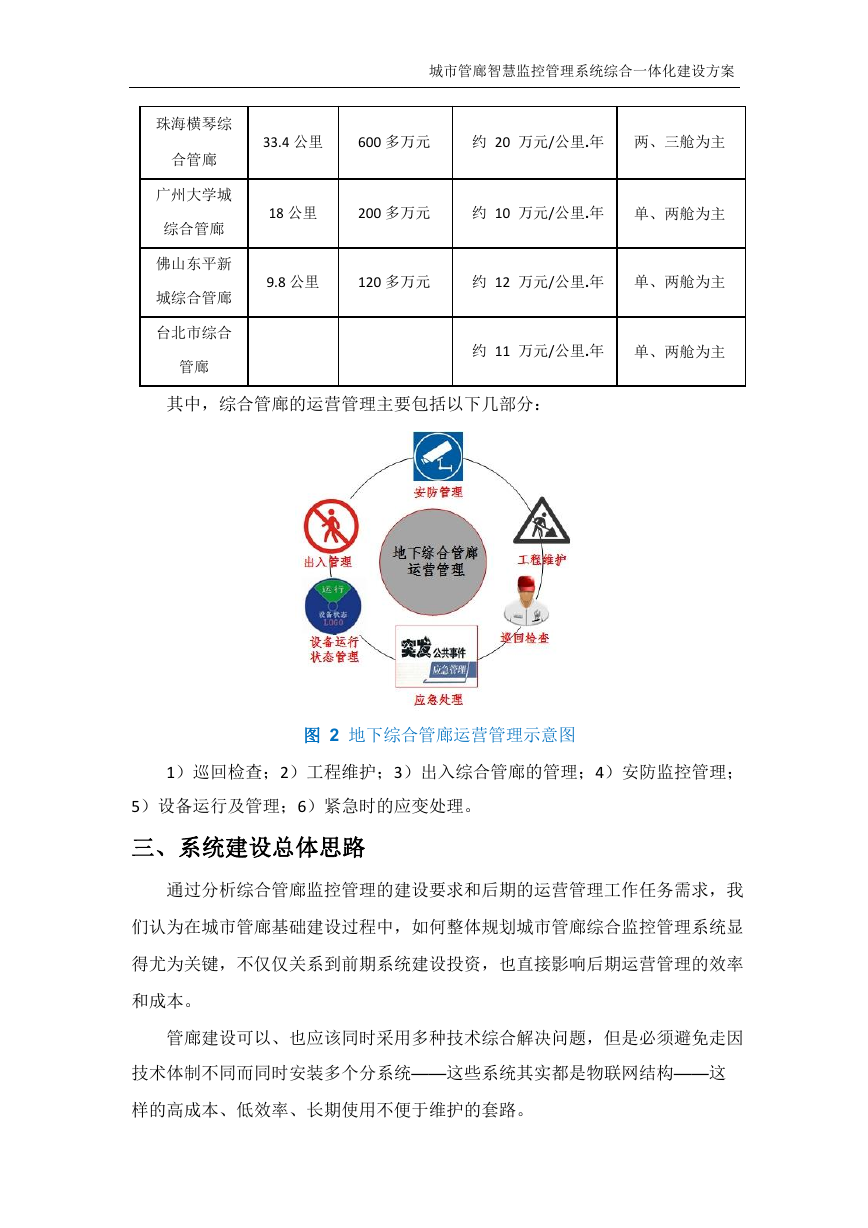

    城市管廊智慧监控管理系统综合一体化建设方案 珠海横琴综 合管廊 广州大学城 综合管廊 佛山东平新 城综合管廊 台北市综合 管廊 33.4 公里 600 多万元 约 20 万元/公里.年 两、三舱为主 18 公里 200 多万元 约 10 万元/公里.年 单、两舱为主 9.8 公里 120 多万元 约 12 万元/公里.年 单、两舱为主 约 11 万元/公里.年 单、两舱为主 其中，综合管廊的运营管理主要包括以下几部分： 图 2 地下综合管廊运营管理示意图 1）巡回检查；2）工程维护；3）出入综合管廊的管理；4）安防监控管理； 5）设备运行及管理；6）紧急时的应变处理。 三、系统建设总体思路 通过分析综合管廊监控管理的建设要求和后期的运营管理工作任务需求，我 们认为在城市管廊基础建设过程中，如何整体规划城市管廊综合监控管理系统显 得尤为关键，不仅仅关系到前期系统建设投资，也直接影响后期运营管理的效率 和成本。 管廊建设可以、也应该同时采用多种技术综合解决问题，但是必须避免走因 技术体制不同而同时安装多个分系统——这些系统其实都是物联网结构——这 样的高成本、低效率、长期使用不便于维护的套路。
