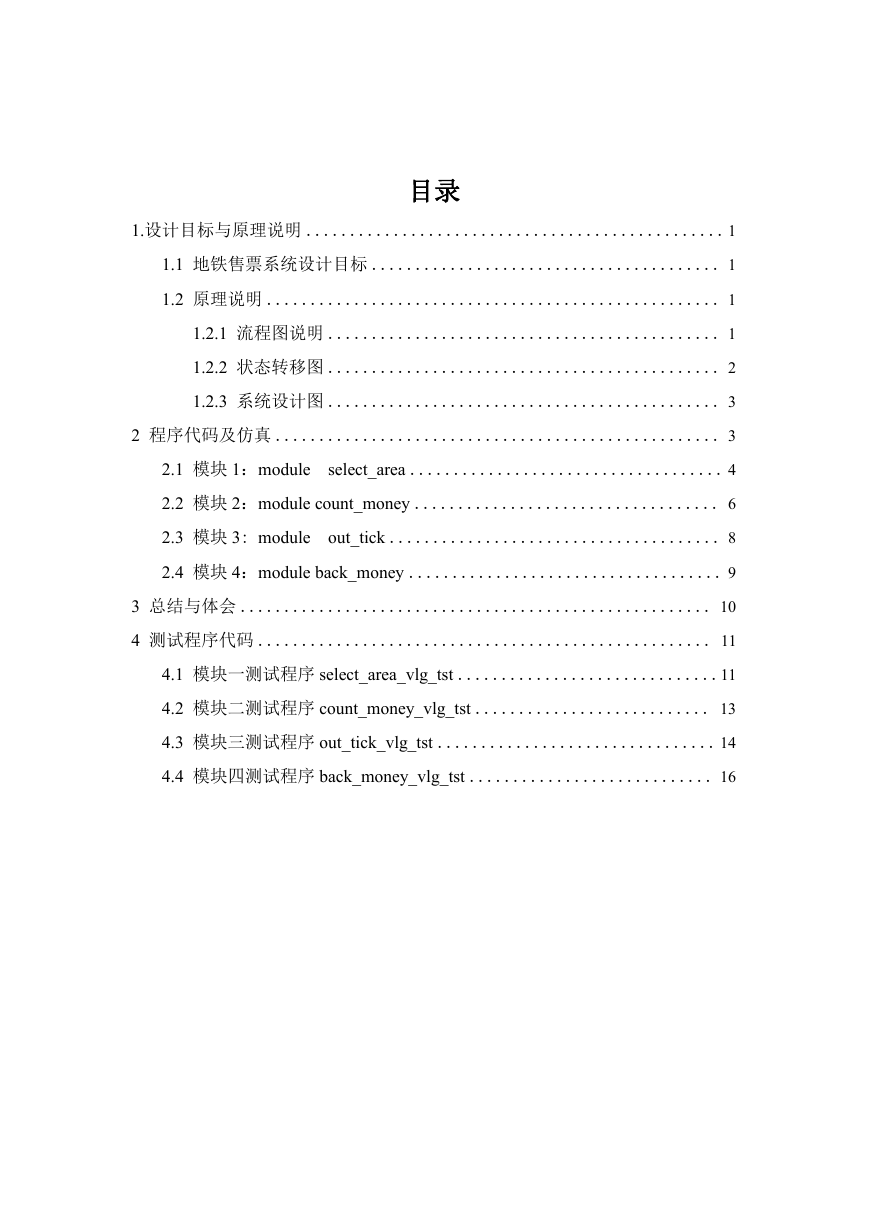

目录 1.设计目标与原理说明 ................................................1 1.1 地铁售票系统设计目标 ........................................ 1 1.2 原理说明 .................................................... 1 1.2.1 流程图说明 ............................................. 1 1.2.2 状态转移图 ............................................. 2 1.2.3 系统设计图 ............................................. 3 2 程序代码及仿真 ................................................... 3 select_area .................................... 4 2.1 模块 1:module 2.2 模块 2:module count_money ................................... 6 2.3 模块 3: module out_tick ...................................... 8 2.4 模块 4:module back_money .................................... 9 3 总结与体会 ...................................................... 10 4 测试程序代码 .................................................... 11 4.1 模块一测试程序 select_area_vlg_tst ..............................11 4.2 模块二测试程序 count_money_vlg_tst ........................... 13 4.3 模块三测试程序 out_tick_vlg_tst ................................ 14 4.4 模块四测试程序 back_money_vlg_tst ............................ 16

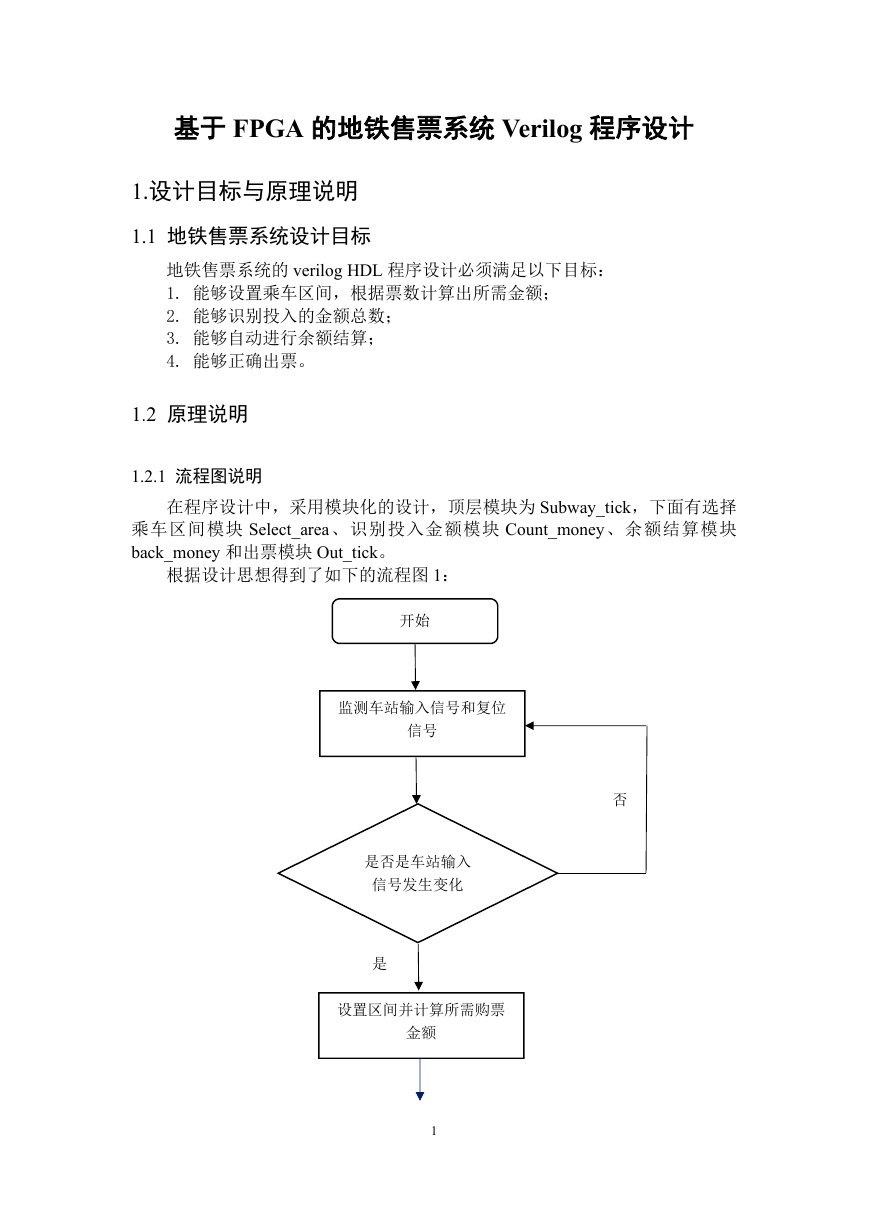

基于 FPGA 的地铁售票系统 Verilog 程序设计 1.设计目标与原理说明 1.1 地铁售票系统设计目标 地铁售票系统的 verilog HDL 程序设计必须满足以下目标: 1. 能够设置乘车区间,根据票数计算出所需金额; 2. 能够识别投入的金额总数; 3. 能够自动进行余额结算; 4. 能够正确出票。 1.2 原理说明 1.2.1 流程图说明 在程序设计中,采用模块化的设计,顶层模块为 Subway_tick,下面有选择 乘车区间模块 Select_area、识别投入金额模块 Count_money、余额结算模块 back_money 和出票模块 Out_tick。 根据设计思想得到了如下的流程图 1: 否 开始 监测车站输入信号和复位 信号 是否是车站输入 信号发生变化 是 设置区间并计算所需购票 金额 1

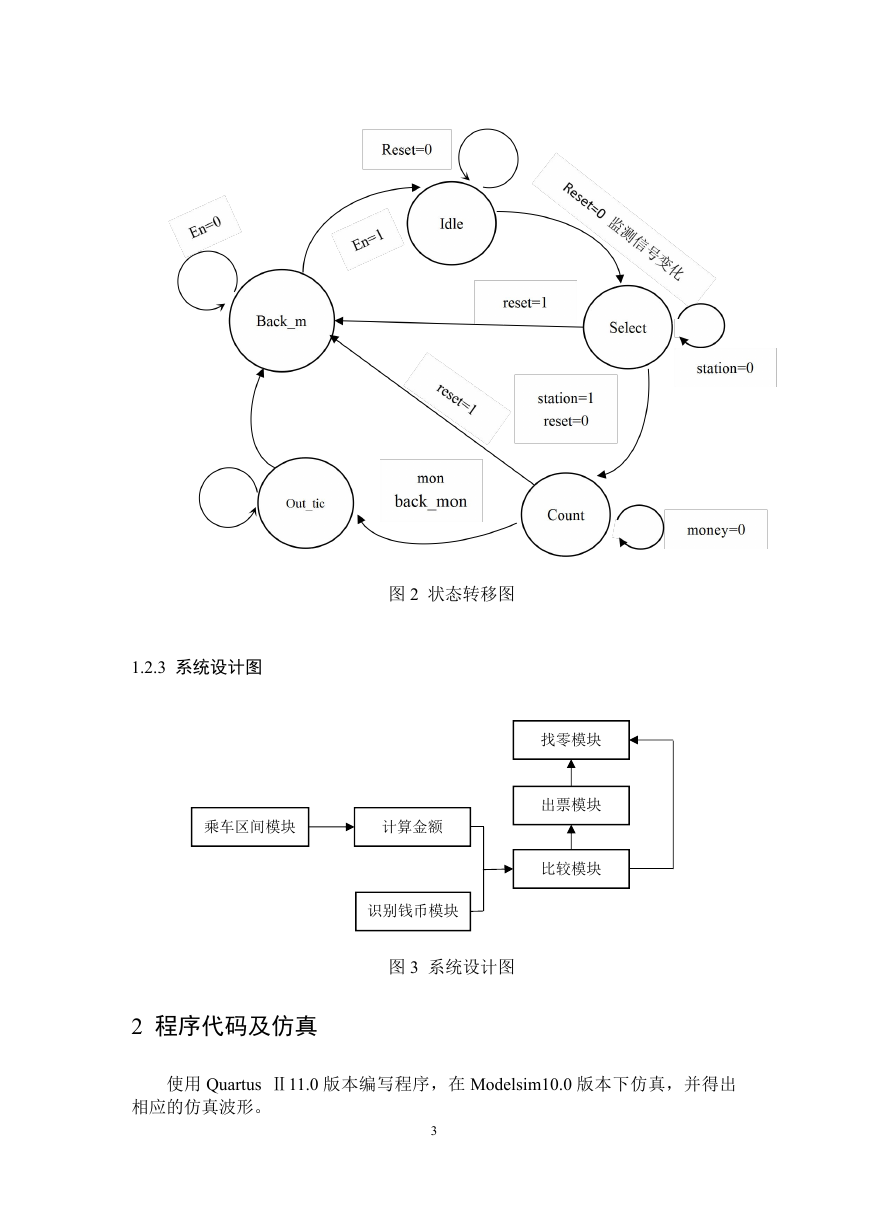

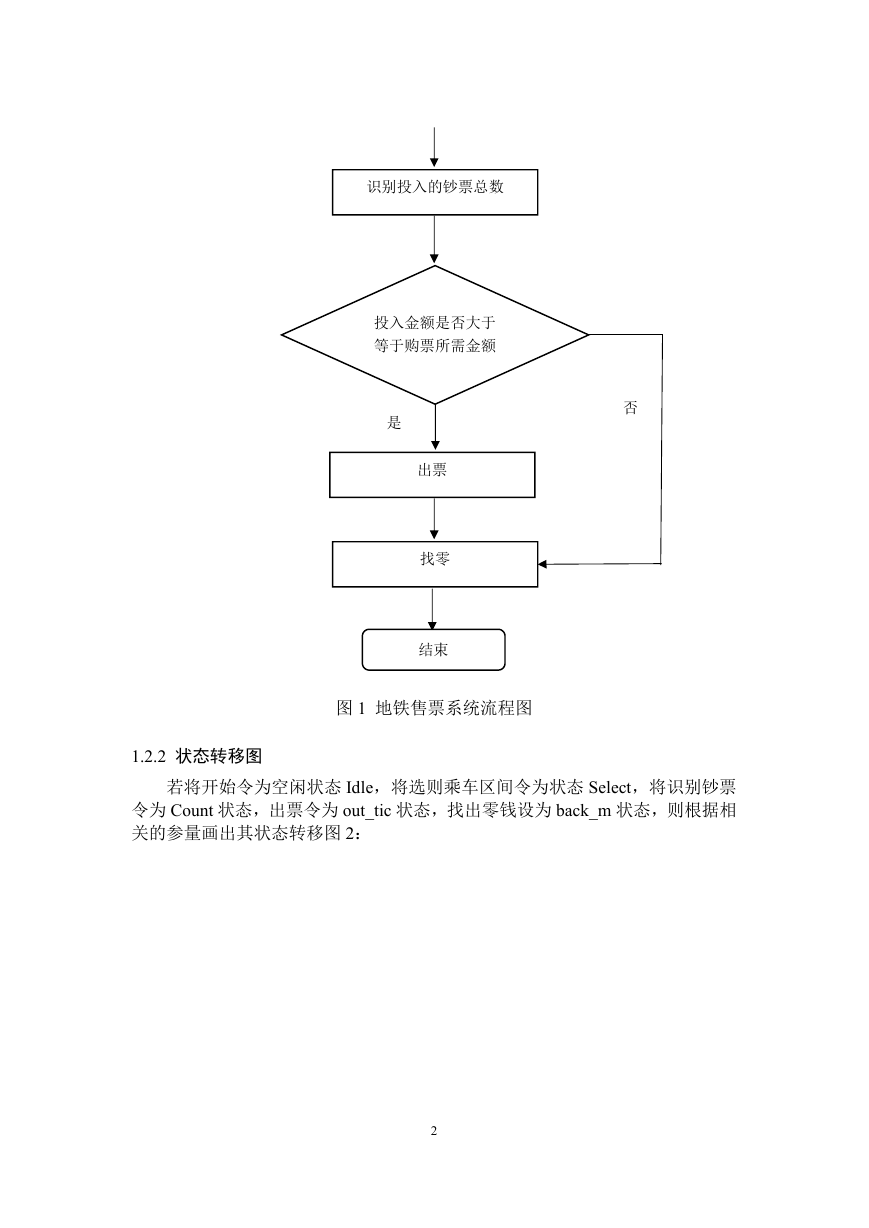

识别投入的钞票总数 投入金额是否大于 等于购票所需金额 是 否 出票 找零 结束 图 1 地铁售票系统流程图 1.2.2 状态转移图 若将开始令为空闲状态 Idle,将选则乘车区间令为状态 Select,将识别钞票 令为 Count 状态,出票令为 out_tic 状态,找出零钱设为 back_m 状态,则根据相 关的参量画出其状态转移图 2: 2
图 2 状态转移图 1.2.3 系统设计图 找零模块 出票模块 比较模块 乘车区间模块 计算金额 识别钱币模块 图 3 系统设计图 2 程序代码及仿真 使用 Quartus Ⅱ11.0 版本编写程序,在 Modelsim10.0 版本下仿真,并得出 相应的仿真波形。 3

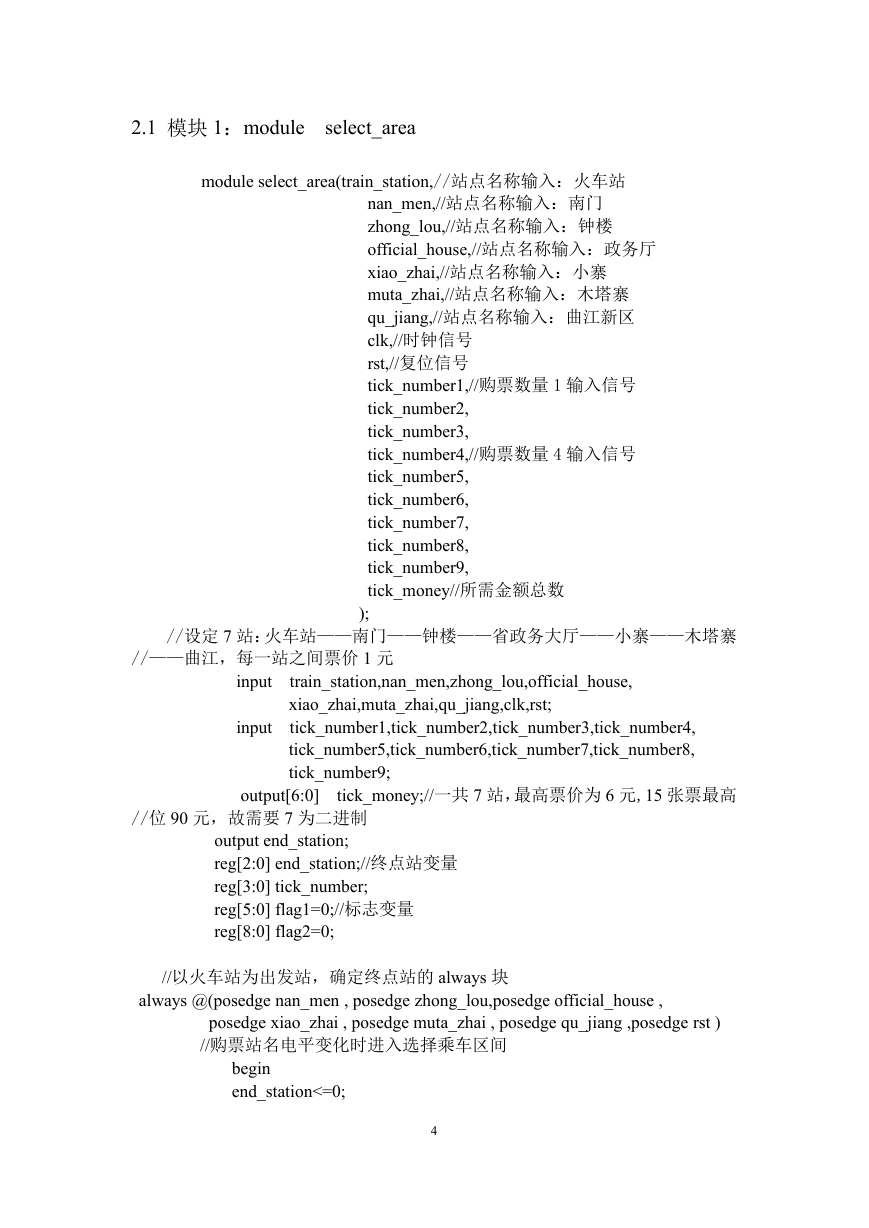

2.1 模块 1:module select_area module select_area(train_station,//站点名称输入:火车站 nan_men,//站点名称输入:南门 zhong_lou,//站点名称输入:钟楼 official_house,//站点名称输入:政务厅 xiao_zhai,//站点名称输入:小寨 muta_zhai,//站点名称输入:木塔寨 qu_jiang,//站点名称输入:曲江新区 clk,//时钟信号 rst,//复位信号 tick_number1,//购票数量 1 输入信号 tick_number2, tick_number3, tick_number4,//购票数量 4 输入信号 tick_number5, tick_number6, tick_number7, tick_number8, tick_number9, tick_money//所需金额总数 ); //设定 7 站:火车站——南门——钟楼——省政务大厅——小寨——木塔寨 //——曲江,每一站之间票价 1 元 input input train_station,nan_men,zhong_lou,official_house, xiao_zhai,muta_zhai,qu_jiang,clk,rst; tick_number1,tick_number2,tick_number3,tick_number4, tick_number5,tick_number6,tick_number7,tick_number8, tick_number9; output[6:0] tick_money;//一共 7 站,最高票价为 6 元,15 张票最高 //位 90 元,故需要 7 为二进制 output end_station; reg[2:0] end_station;//终点站变量 reg[3:0] tick_number; reg[5:0] flag1=0;//标志变量 reg[8:0] flag2=0; //以火车站为出发站,确定终点站的 always 块 always @(posedge nan_men , posedge zhong_lou,posedge official_house , posedge xiao_zhai , posedge muta_zhai , posedge qu_jiang ,posedge rst ) //购票站名电平变化时进入选择乘车区间 begin end_station<=0; 4

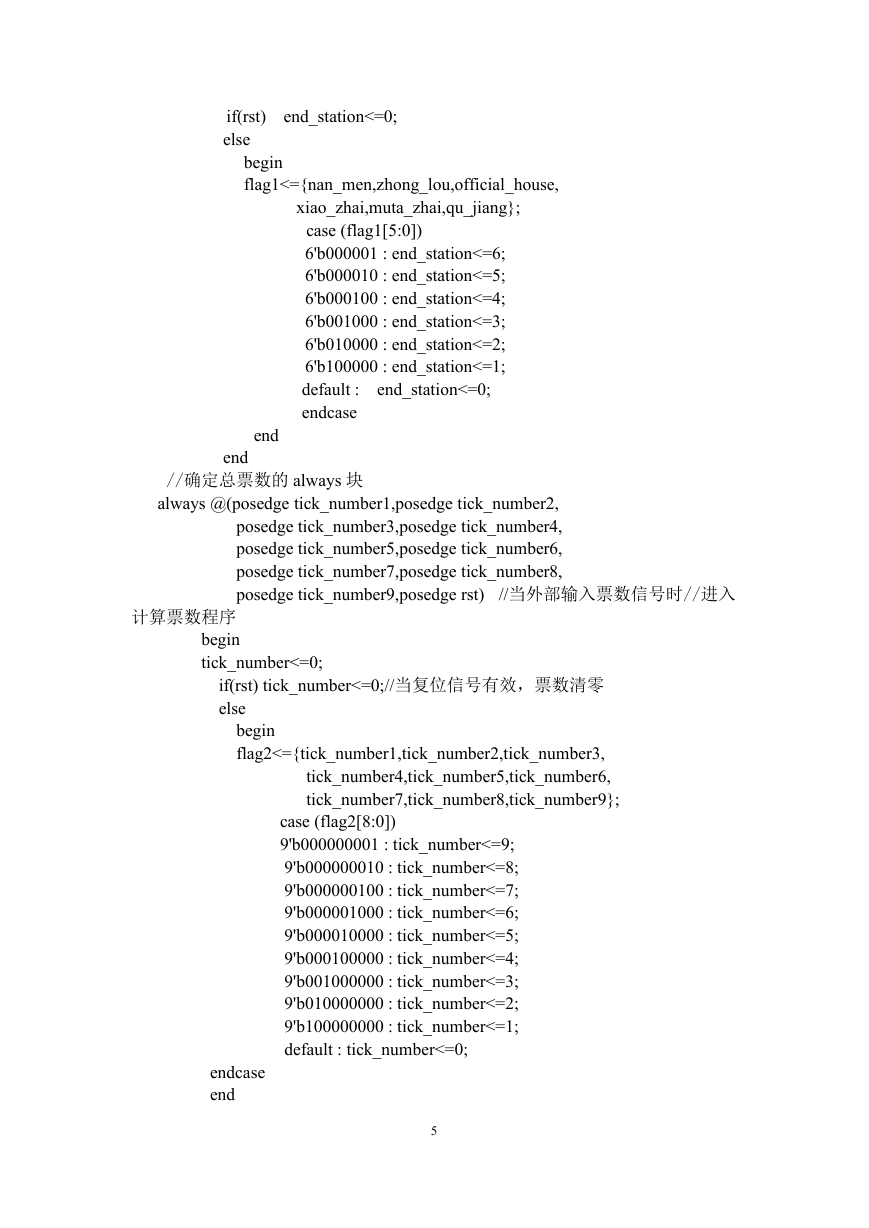

end_station<=0; if(rst) else begin flag1<={nan_men,zhong_lou,official_house, xiao_zhai,muta_zhai,qu_jiang}; case (flag1[5:0]) 6'b000001 : end_station<=6; 6'b000010 : end_station<=5; 6'b000100 : end_station<=4; 6'b001000 : end_station<=3; 6'b010000 : end_station<=2; 6'b100000 : end_station<=1; default : endcase end_station<=0; //当外部输入票数信号时//进入 end end //确定总票数的 always 块 always @(posedge tick_number1,posedge tick_number2, posedge tick_number3,posedge tick_number4, posedge tick_number5,posedge tick_number6, posedge tick_number7,posedge tick_number8, posedge tick_number9,posedge rst) 计算票数程序 begin tick_number<=0; if(rst) tick_number<=0;//当复位信号有效,票数清零 else begin flag2<={tick_number1,tick_number2,tick_number3, tick_number4,tick_number5,tick_number6, tick_number7,tick_number8,tick_number9}; case (flag2[8:0]) 9'b000000001 : tick_number<=9; 9'b000000010 : tick_number<=8; 9'b000000100 : tick_number<=7; 9'b000001000 : tick_number<=6; 9'b000010000 : tick_number<=5; 9'b000100000 : tick_number<=4; 9'b001000000 : tick_number<=3; 9'b010000000 : tick_number<=2; 9'b100000000 : tick_number<=1; default : tick_number<=0; endcase end 5

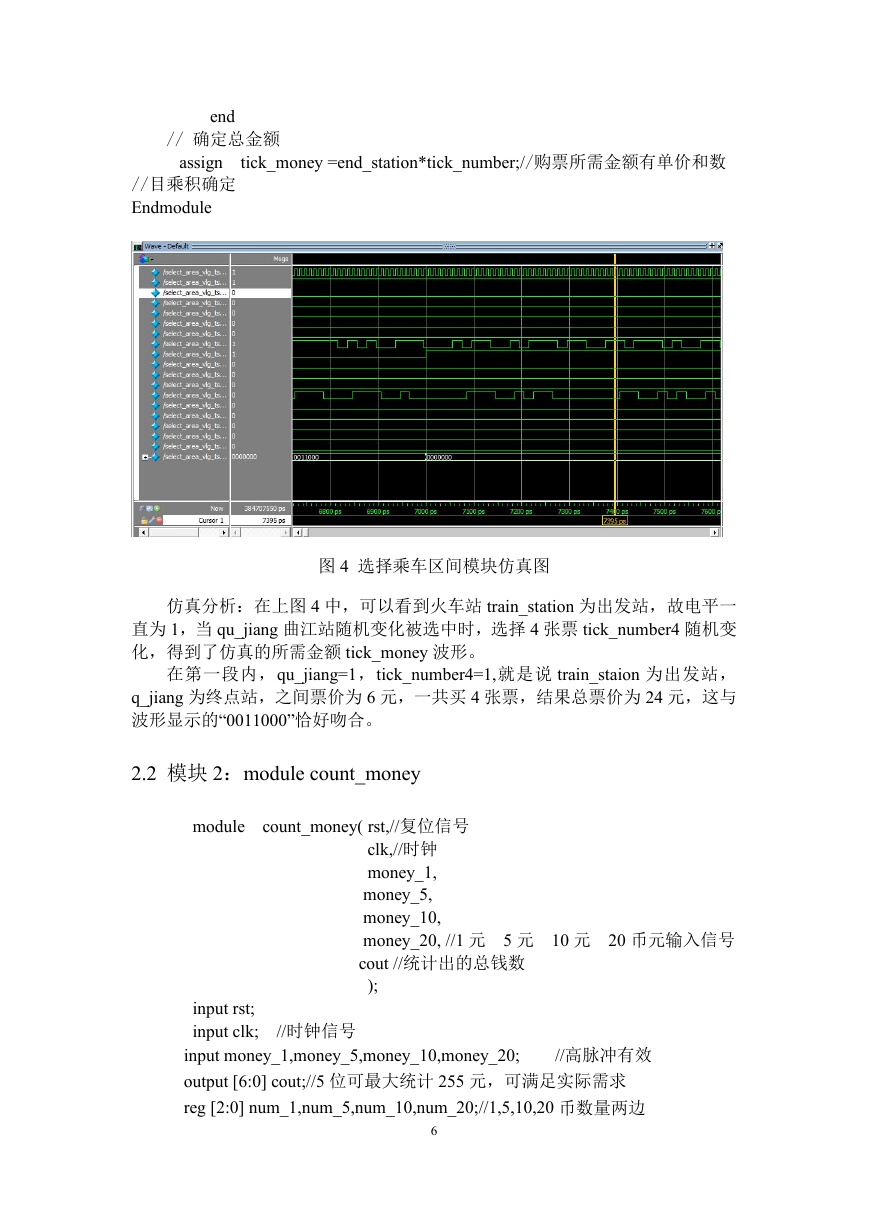

end // 确定总金额 assign tick_money =end_station*tick_number;//购票所需金额有单价和数 //目乘积确定 Endmodule 图 4 选择乘车区间模块仿真图 仿真分析:在上图 4 中,可以看到火车站 train_station 为出发站,故电平一 直为 1,当 qu_jiang 曲江站随机变化被选中时,选择 4 张票 tick_number4 随机变 化,得到了仿真的所需金额 tick_money 波形。 在第一段内,qu_jiang=1,tick_number4=1,就是说 train_staion 为出发站, q_jiang 为终点站,之间票价为 6 元,一共买 4 张票,结果总票价为 24 元,这与 波形显示的“0011000”恰好吻合。 2.2 模块 2:module count_money module count_money( rst,//复位信号 clk,//时钟 money_1, money_5, money_10, money_20, //1 元 5 元 10 元 20 币元输入信号 cout //统计出的总钱数 ); //时钟信号 input rst; input clk; input money_1,money_5,money_10,money_20; output [6:0] cout;//5 位可最大统计 255 元,可满足实际需求 reg [2:0] num_1,num_5,num_10,num_20;//1,5,10,20 币数量两边 //高脉冲有效 6

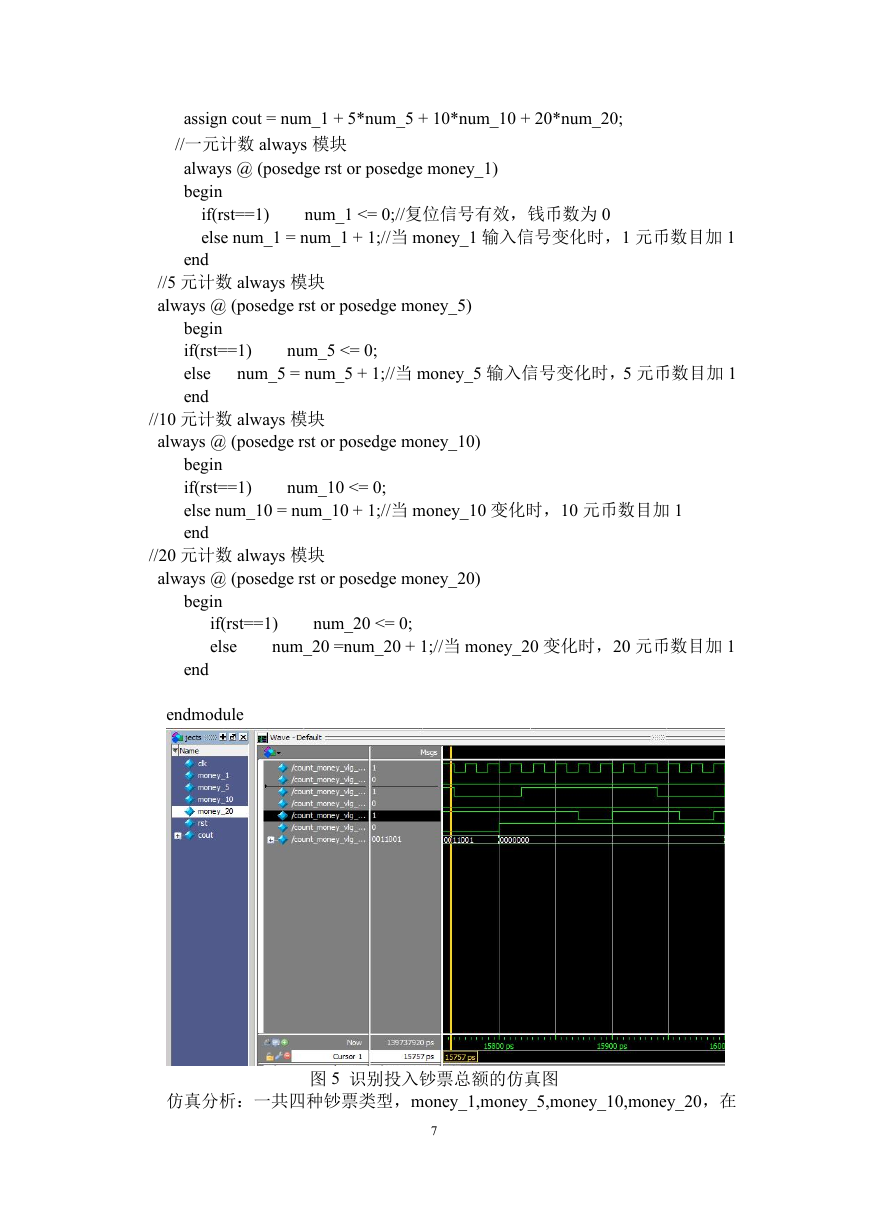

assign cout = num_1 + 5*num_5 + 10*num_10 + 20*num_20; //一元计数 always 模块 always @ (posedge rst or posedge money_1) begin if(rst==1) else num_1 = num_1 + 1;//当 money_1 输入信号变化时,1 元币数目加 1 num_1 <= 0;//复位信号有效,钱币数为 0 //5 元计数 always 模块 always @ (posedge rst or posedge money_5) num_5 <= 0; num_5 = num_5 + 1;//当 money_5 输入信号变化时,5 元币数目加 1 end begin if(rst==1) else end begin end //10 元计数 always 模块 always @ (posedge rst or posedge money_10) begin if(rst==1) else num_10 = num_10 + 1;//当 money_10 变化时,10 元币数目加 1 end num_10 <= 0; //20 元计数 always 模块 always @ (posedge rst or posedge money_20) if(rst==1) else num_20 <= 0; num_20 =num_20 + 1;//当 money_20 变化时,20 元币数目加 1 endmodule 仿真分析:一共四种钞票类型,money_1,money_5,money_10,money_20,在 图 5 识别投入钞票总额的仿真图 7
