准备

连接电话线

开启电源

安装打印头

安装墨水盒

设置传真接收

确认连接类型

选择连接方法

设置本机和计算机

装入纸张

本机安装完毕后

多功能传真一体机入门指南使用说明书在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅。请在充分理解内容的基础上，正确使用。

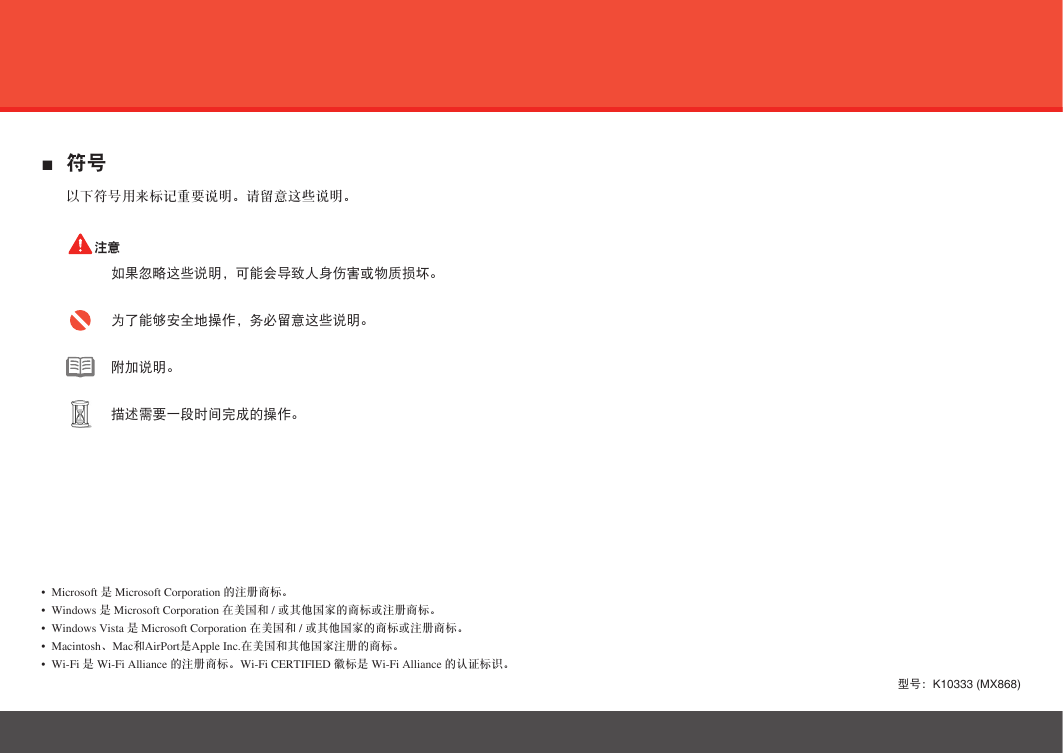

符号■ 以下符号用来标记重要说明。请留意这些说明。注意如果忽略这些说明，可能会导致人身伤害或物质损坏。为了能够安全地操作，务必留意这些说明。附加说明。描述需要一段时间完成的操作。 • • • • • Microsoft 是 Microsoft Corporation 的注册商标。 Windows 是 Microsoft Corporation 在美国和 / 或其他国家的商标或注册商标。 Windows Vista 是 Microsoft Corporation 在美国和 / 或其他国家的商标或注册商标。 Macintosh、Mac和AirPort是Apple Inc.在美国和其他国家注册的商标。 Wi-Fi 是 Wi-Fi Alliance 的注册商标。Wi-Fi CERTIFIED 徽标是 Wi-Fi Alliance 的认证标识。型号：K10333 (MX868)

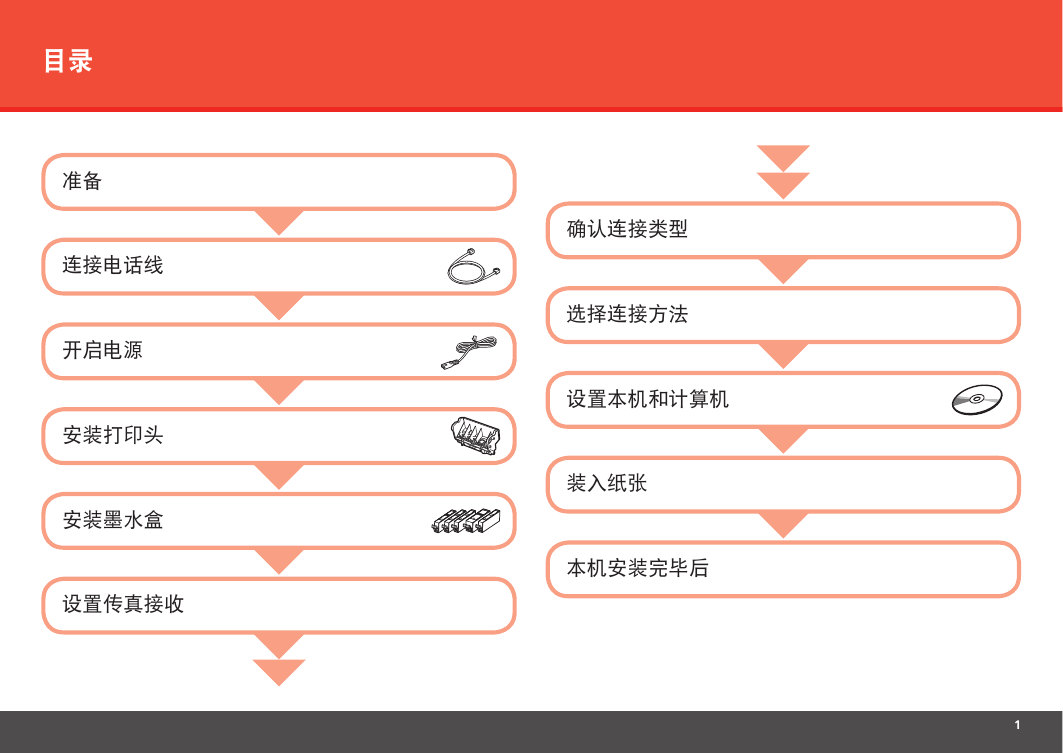

目录准备连接电话线开启电源安装打印头安装墨水盒设置传真接收确认连接类型选择连接方法设置本机和计算机装入纸张本机安装完毕后

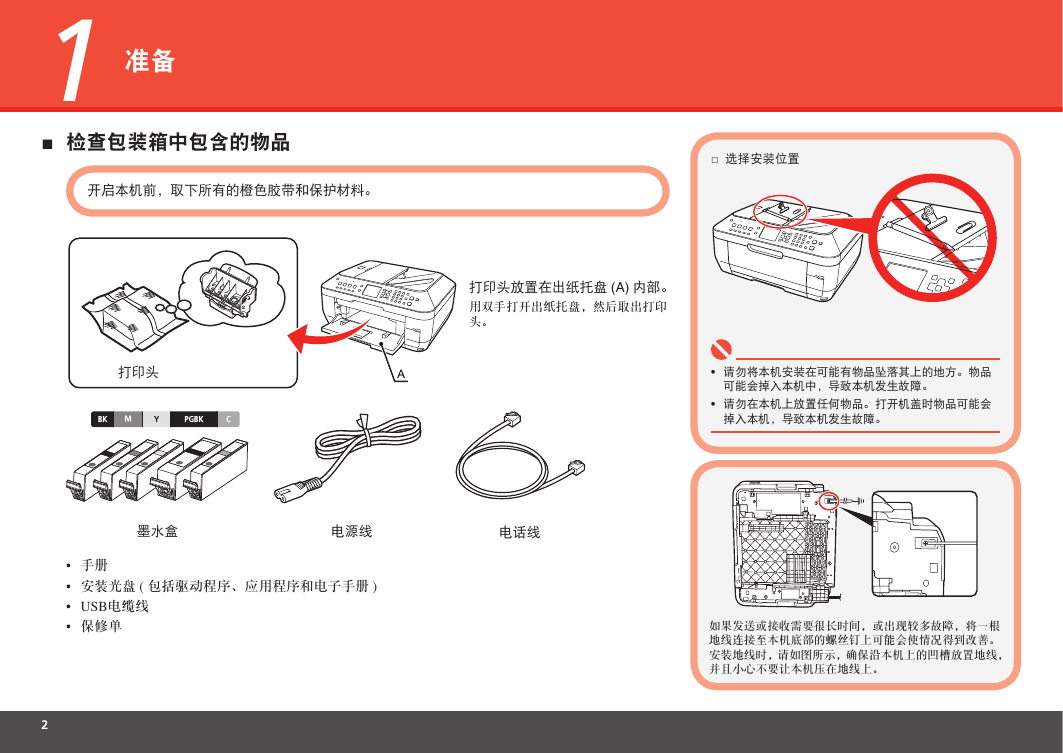

1 ■ 准备检查包装箱中包含的物品开启本机前，取下所有的橙色胶带和保护材料。 □ 选择安装位置打印头放置在出纸托盘 (A) 内部。用双手打开出纸托盘，然后取出打印头。打印头 A • • 请勿将本机安装在可能有物品坠落其上的地方。物品可能会掉入本机中，导致本机发生故障。请勿在本机上放置任何物品。打开机盖时物品可能会掉入本机，导致本机发生故障。墨水盒电源线电话线手册• • • • 安装光盘 ( 包括驱动程序、应用程序和电子手册 ) USB电缆线保修单如果发送或接收需要很长时间，或出现较多故障，将一根地线连接至本机底部的螺丝钉上可能会使情况得到改善。安装地线时，请如图所示，确保沿本机上的凹槽放置地线，并且小心不要让本机压在地线上。

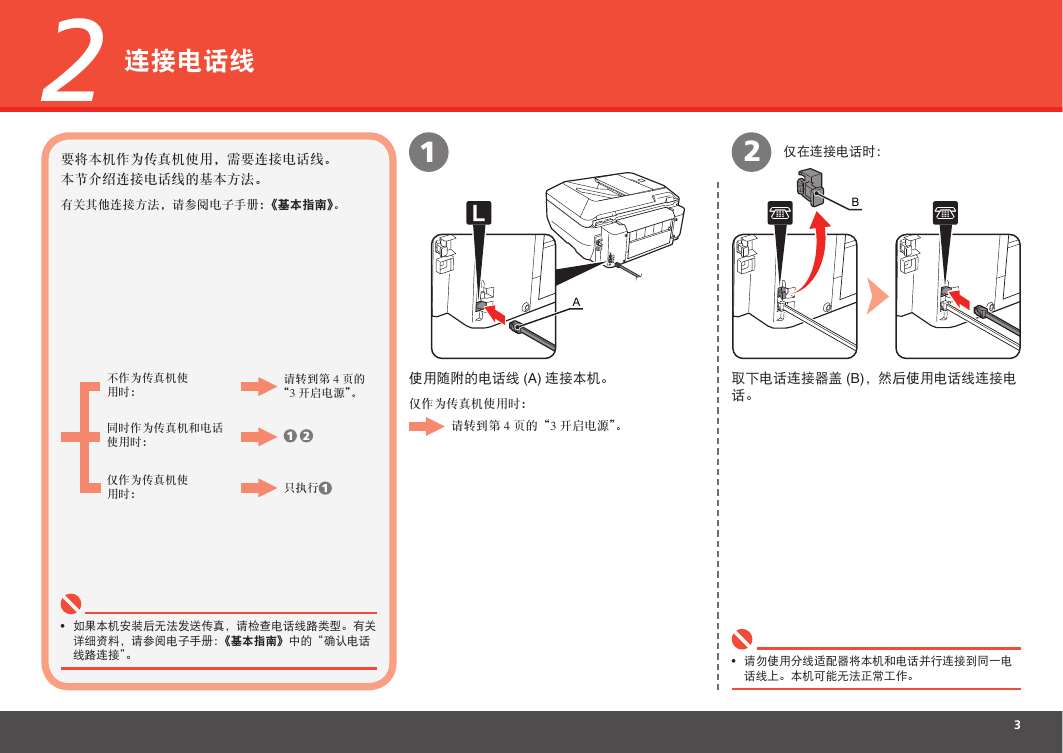

2 连接电话线要将本机作为传真机使用，需要连接电话线。本节介绍连接电话线的基本方法。有关其他连接方法，请参阅电子手册：《基本指南》。 1 2 仅在连接电话时： B 不作为传真机使用时：请转到第 4 页的 “3 开启电源”。同时作为传真机和电话使用时：仅作为传真机使用时：只执行 • 如果本机安装后无法发送传真，请检查电话线路类型。有关详细资料，请参阅电子手册：《基本指南》中的“确认电话线路连接”。 A 使用随附的电话线 (A) 连接本机。仅作为传真机使用时：请转到第 4 页的“3 开启电源”。取下电话连接器盖 (B)，然后使用电话线连接电话。 • 请勿使用分线适配器将本机和电话并行连接到同一电话线上。本机可能无法正常工作。

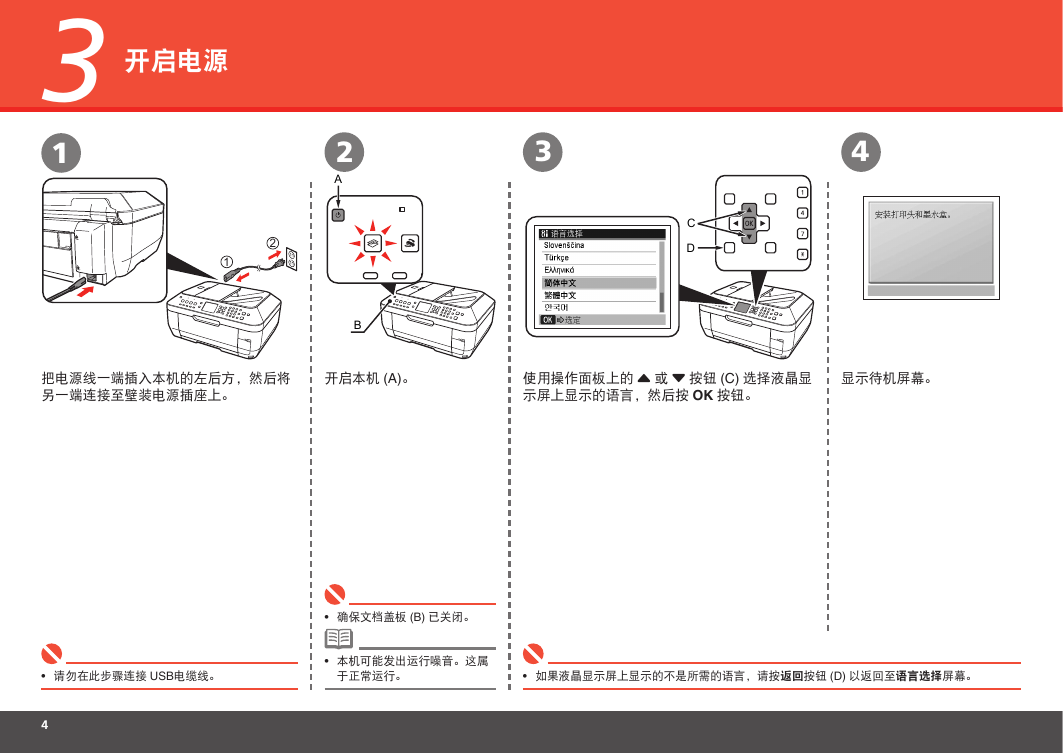

开启电源 3 1 2 1 2 A B 3 4 C D 把电源线一端插入本机的左后方，然后将另一端连接至壁装电源插座上。开启本机 (A)。使用操作面板上的 { 或 } 按钮 (C) 选择液晶显示屏上显示的语言，然后按 OK 按钮。显示待机屏幕。 • 确保文档盖板 (B) 已关闭。 • 本机可能发出运行噪音。这属于正常运行。 • 如果液晶显示屏上显示的不是所需的语言，请按返回按钮 (D) 以返回至语言选择屏幕。 • 请勿在此步骤连接 USB电缆线。

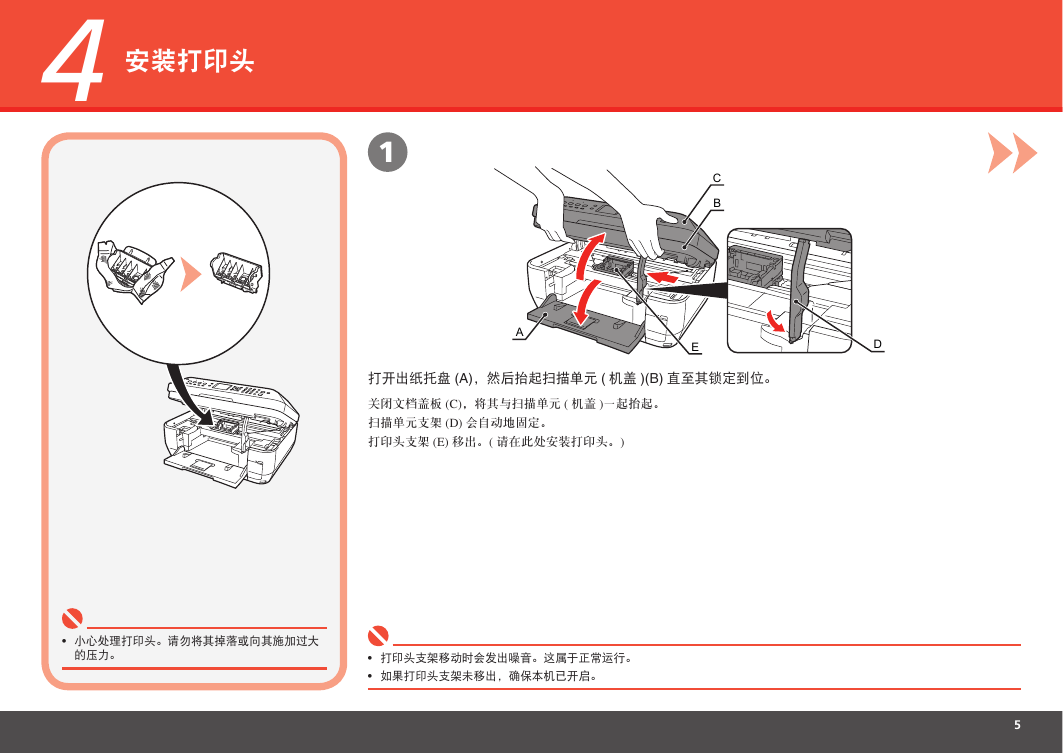

4 安装打印头 1 C B A E D 打开出纸托盘 (A)，然后抬起扫描单元 ( 机盖 )(B) 直至其锁定到位。关闭文档盖板 (C)，将其与扫描单元 ( 机盖 )一起抬起。扫描单元支架 (D) 会自动地固定。打印头支架 (E) 移出。( 请在此处安装打印头。) • 小心处理打印头。请勿将其掉落或向其施加过大的压力。 • • 打印头支架移动时会发出噪音。这属于正常运行。如果打印头支架未移出，确保本机已开启。

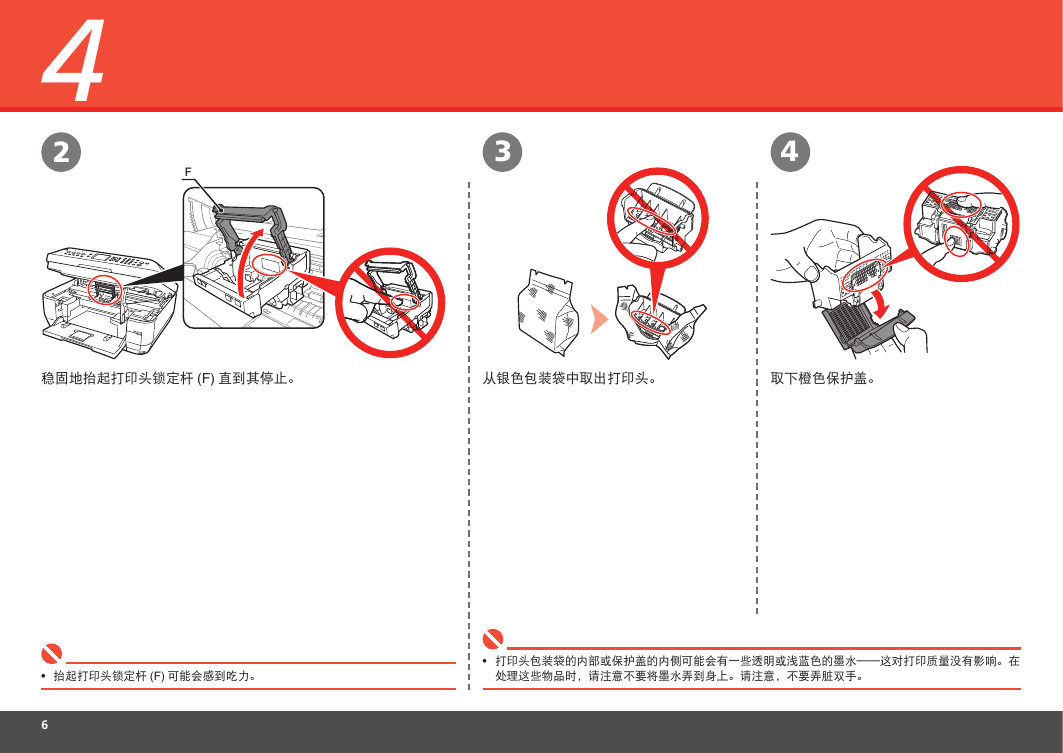

4 2 F 3 4 稳固地抬起打印头锁定杆 (F) 直到其停止。从银色包装袋中取出打印头。取下橙色保护盖。 • 抬起打印头锁定杆 (F) 可能会感到吃力。 • 打印头包装袋的内部或保护盖的内侧可能会有一些透明或浅蓝色的墨水——这对打印质量没有影响。在处理这些物品时，请注意不要将墨水弄到身上。请注意，不要弄脏双手。
