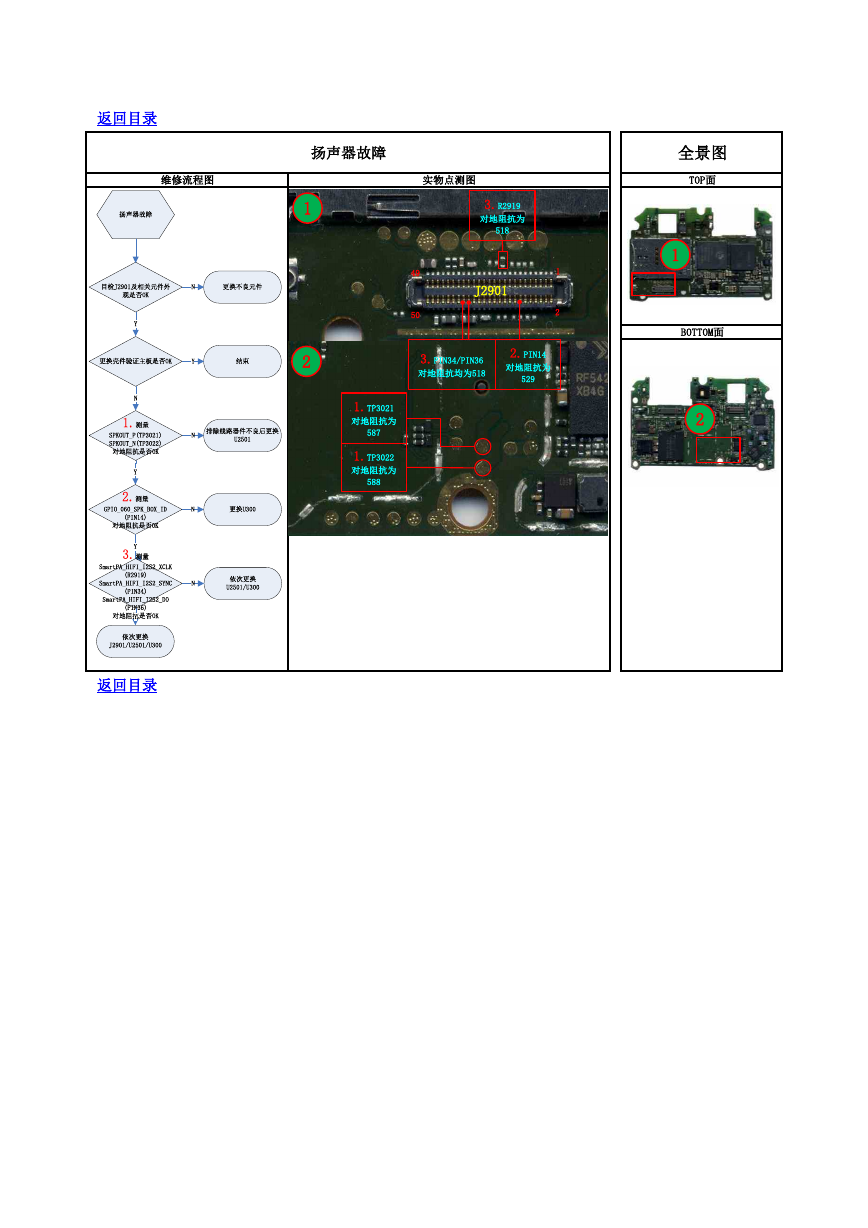

返回目录 扬声器故障 维修流程图 实物点测图 1 2 3.R2919 对地阻抗为 518 J2901 1 2 49 50 3.PIN34/PIN36 对地阻抗均为518 2.PIN14 对地阻抗为 529 1.TP3021 对地阻抗为 587 1.TP3022 对地阻抗为 588 全景图 TOP面 1 BOTTOM面 2 返回目录 扬声器故障目检J2901及相关元件外观是否OK更换不良元件更换壳件验证主板是否OK结束NYYNYN1.测量 SPKOUT_P(TP3021)SPKOUT_N(TP3022)对地阻抗是否OK排除线路器件不良后更换U25012.测量 GPIO_060_SPK_BOX_ID(PIN14)对地阻抗是否OKN更换U300Y依次更换U2501/U3003.测量 SmartPA_HIFI_I2S2_XCLK(R2919)SmartPA_HIFI_I2S2_SYNC(PIN34)SmartPA_HIFI_I2S2_DO(PIN36)对地阻抗是否OKNY依次更换J2901/U2501/U300
