SONY索尼数码摄像机-HDW-800P说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：8.84M 资料格式：pdf 举报版权申诉


第1页 / 共159页


第2页 / 共159页


第3页 / 共159页


第4页 / 共159页


第5页 / 共159页


第6页 / 共159页


第7页 / 共159页


第8页 / 共159页

第1章概述

特点

摄像机功能

VTR功能

其它功能

部件及控件的位置和功能

电源

附件连接

操作和接口部分

HDVF-20A取景器（选购）

取景器屏幕上的状态显示

第2章准备工作

准备电源

使用电池组

使用AC电源

安装取景器

安装HDVF-20A/C35W

调整取景器位置

向上移动取景器定位靴

分离接目镜

调整取景器焦距和屏幕

设置内部时钟的日期/时间

安装镜头

调整基面焦距

准备音频输入系统

将麦克风连接到MIC IN接口

将麦克风连接到AUDIO IN接口

连接UHF便携式调谐器（用于UHF无线麦克风系统）

连接线路输入音频设备

三脚架安装

连接视频灯

使用肩带

调节肩托位置

连接远程控制设备

第3章拍摄调整和设置

调整黑平衡和白平衡

调整黑平衡

调整白平衡

设置电子快门

快门模式

选择快门模式和快门速度

更改自动光圈调整的参考值

调整音频电平

手动调整从AUDIO IN CH1/CH2接口音频输入的音频电平

手动调整MIC IN接口的音频电平

记录通道3和4中的音频

设置时间数据

设置时间代码

设置用户位

同步时间代码

第4章记录/播放

关于录像带

装入和取出录像带

防止误删除

记录

基本步骤

连续记录

记录有效拍摄标志

记录一个记录开始标志

开始预存几秒钟图像数据的拍摄（图像缓存功能）

间隔拍摄图像（间隔记录功能）

在前一剪辑上继续记录

检查记录和播放

检查最后两秒的记录（查看记录）

在彩色视频监视器上检查记录 - 按彩色模式播放

在取景器和/或彩色视频监视器上检查摄像机图像

在播放时冻结画面

设置记录暂停待机关闭定时器

第5章菜单显示和详细设置

菜单的结构

TOP 菜单和顶层菜单

菜单列表

OPERATION菜单

PAINT菜单

MAINTENANCE菜单

FILE菜单

DIAGNOSIS菜单

菜单操作

显示菜单

基本菜单操作

使用USER菜单（菜单操作示例）

编辑USER菜单

将USER菜单设置重置为标准设置

设置取景器屏幕和LCD监视器上的状态显示

选择显示项目

更改确认/调整进度消息

选择点亮选择点亮“!”（警告）指示灯的条件

设置标志显示

设置取景器

记录颜色棒中添加的拍摄数据

设置拍摄ID

显示状态确认屏幕

使用菜单进行调整和设置

设置GAIN选择器位置的增益值

选择输出信号

为ASSIGN开关指定功能

手动设置色温

指定自动白平衡设置的偏移

选择镜头文件

设置UMID数据

第6章保存或加载用户设置数据

使用“Memory Stick”（记忆棒）

保存和调用用户文件

将用户菜单数据保存到“Memory Stick”（记忆棒）

从“Memory Stick”（记忆棒）加载保存的数据

将用户文件设置返回到标准设置

保存或加载场景文件

保存场景文件

加载场景文件

将场景文件设置返回到标准设置

插入“Memory Stick”（记忆棒）时跳转到与文件有关的菜单页面

第7章维护

拍摄前测试摄像机

测试准备

拍摄前测试摄像机

测试 VTR

维护

清洁视频磁头

清洁取景器

清洁磁带传送系统

在极端条件下使用后请进行维护

关于电池端子的注意事项

定期检查

小时表

定期检查的零件列表

操作警告

附录

有关操作的重要事项

规格说明

一般规格

摄像机部分

VTR部分

提供的附件

建议的附加设备

选购元件和附件表

关于“Memory Stick”（记忆棒）

索引

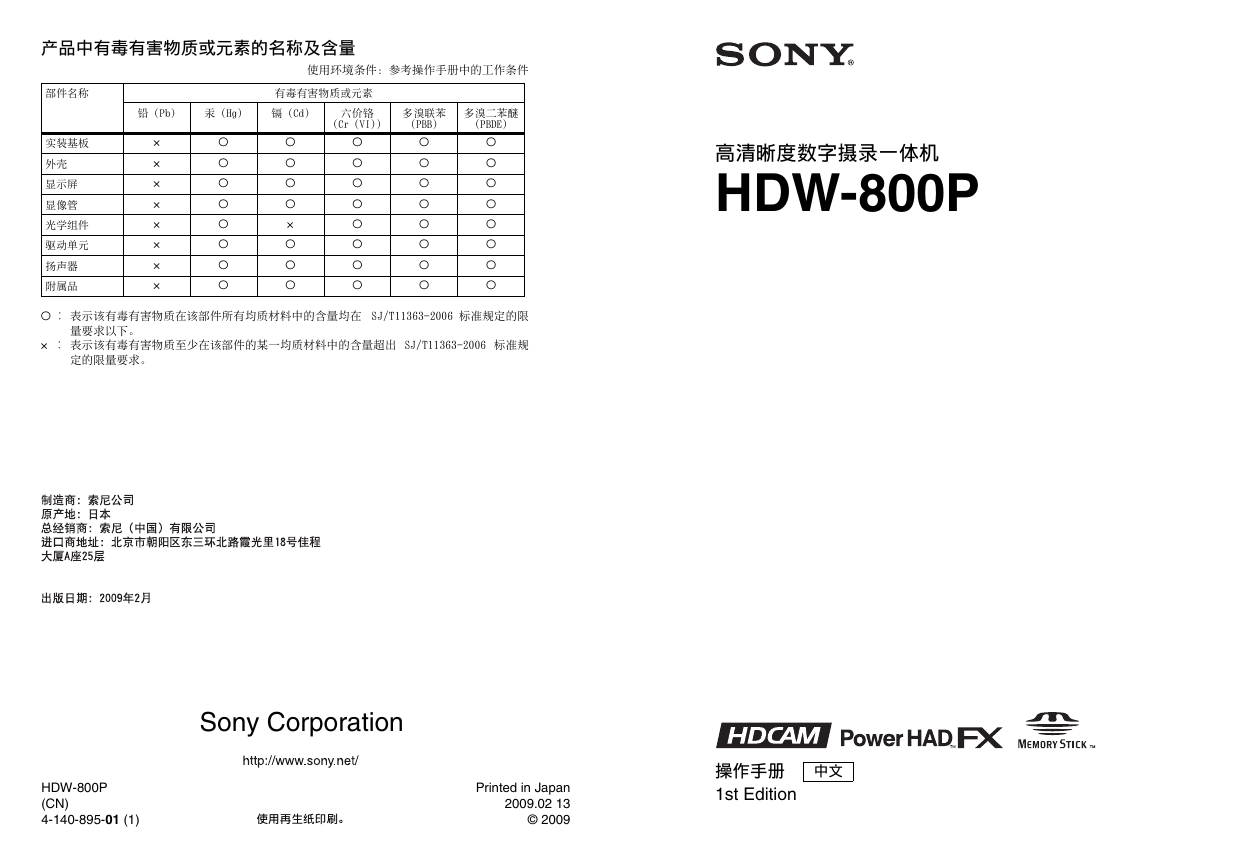

产品中有毒有害物质或元素的名称及含量部件名称实装基板外壳显示屏显像管光学组件驱动单元扬声器附属品使用环境条件：参考操作手册中的工作条件有毒有害物质或元素铅 (Pb) 汞 (Hg) 镉 (Cd) 六价铬 (Cr (VI)) 多溴联苯多溴二苯醚 (PBB) (PBDE) × × × × × × × × a a a a a a a a a a a a × a a a a a a a a a a a a a a a a a a a a a a a a a a a a ︰表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 × ︰表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。高清晰度数字摄录一体机 HDW-800P Sony Corporation HDW-800P (CN) 4-140-895-01 (1) 使用再生纸印刷。 Printed in Japan 2009.02 13 © 2009 操作手册 1st Edition 中文

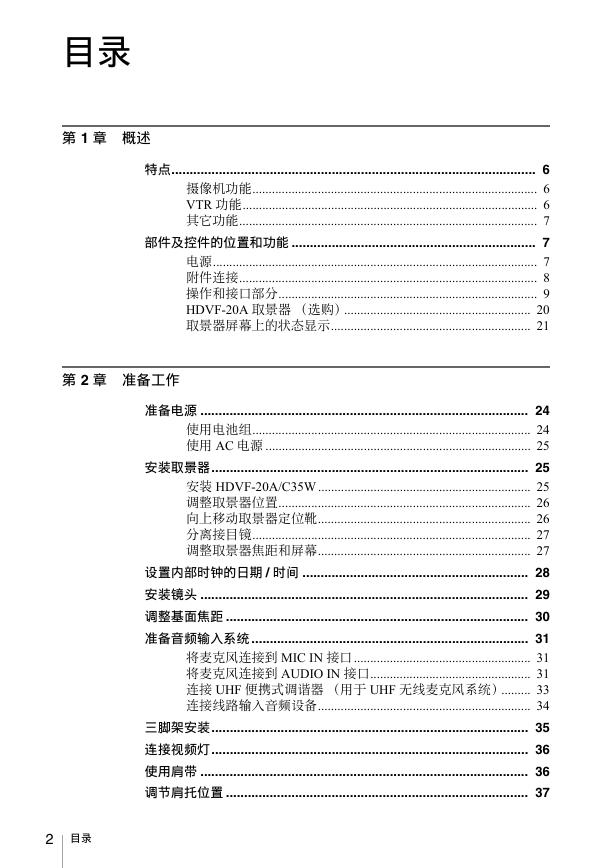

目录第 1 章　概述特点.................................................................................................... 6 摄像机功能....................................................................................... 6 VTR 功能.......................................................................................... 6 其它功能........................................................................................... 7 部件及控件的位置和功能 ................................................................... 7 电源................................................................................................... 7 附件连接........................................................................................... 8 操作和接口部分............................................................................... 9 HDVF-20A 取景器（选购）......................................................... 20 取景器屏幕上的状态显示............................................................. 21 第 2 章　准备工作准备电源 .......................................................................................... 24 使用电池组..................................................................................... 24 使用 AC 电源 ................................................................................. 25 安装取景器....................................................................................... 25 安装 HDVF-20A/C35W ................................................................. 25 调整取景器位置............................................................................. 26 向上移动取景器定位靴................................................................. 26 分离接目镜..................................................................................... 27 调整取景器焦距和屏幕................................................................. 27 设置内部时钟的日期 / 时间 .............................................................. 28 安装镜头 .......................................................................................... 29 调整基面焦距 ................................................................................... 30 准备音频输入系统 ............................................................................ 31 将麦克风连接到 MIC IN 接口...................................................... 31 将麦克风连接到 AUDIO IN 接口................................................. 31 连接 UHF 便携式调谐器（用于 UHF 无线麦克风系统）......... 33 连接线路输入音频设备................................................................. 34 三脚架安装....................................................................................... 35 连接视频灯....................................................................................... 36 使用肩带 .......................................................................................... 36 调节肩托位置 ................................................................................... 37 2 目录

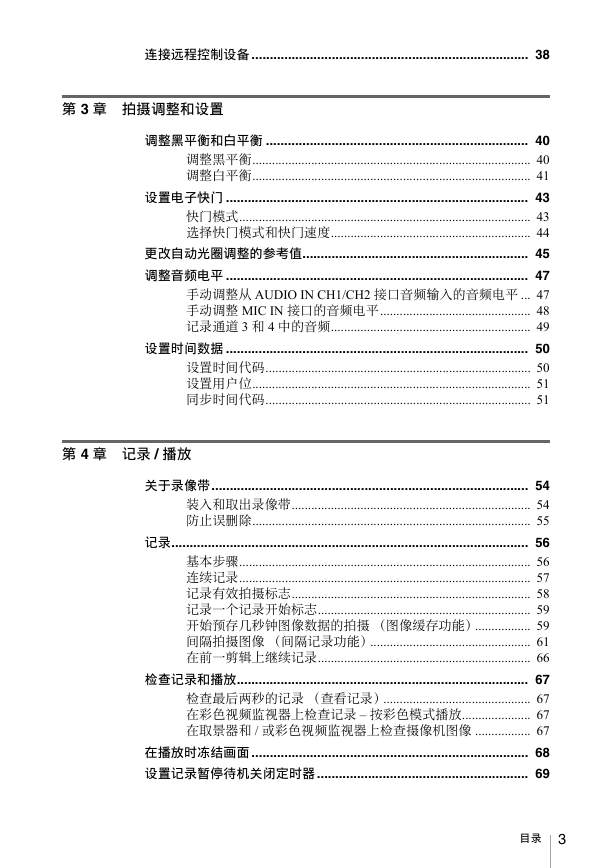

连接远程控制设备 ............................................................................ 38 第 3 章　拍摄调整和设置调整黑平衡和白平衡 ........................................................................ 40 调整黑平衡..................................................................................... 40 调整白平衡..................................................................................... 41 设置电子快门 ................................................................................... 43 快门模式......................................................................................... 43 选择快门模式和快门速度............................................................. 44 更改自动光圈调整的参考值.............................................................. 45 调整音频电平 ................................................................................... 47 手动调整从 AUDIO IN CH1/CH2 接口音频输入的音频电平 ... 47 手动调整 MIC IN 接口的音频电平.............................................. 48 记录通道 3 和 4 中的音频............................................................. 49 设置时间数据 ................................................................................... 50 设置时间代码................................................................................. 50 设置用户位..................................................................................... 51 同步时间代码................................................................................. 51 第 4 章　记录 / 播放关于录像带....................................................................................... 54 装入和取出录像带......................................................................... 54 防止误删除..................................................................................... 55 记录.................................................................................................. 56 基本步骤......................................................................................... 56 连续记录......................................................................................... 57 记录有效拍摄标志......................................................................... 58 记录一个记录开始标志................................................................. 59 开始预存几秒钟图像数据的拍摄（图像缓存功能）................. 59 间隔拍摄图像（间隔记录功能）................................................. 61 在前一剪辑上继续记录................................................................. 66 检查记录和播放................................................................................ 67 检查最后两秒的记录（查看记录）............................................. 67 在彩色视频监视器上检查记录 – 按彩色模式播放..................... 67 在取景器和 / 或彩色视频监视器上检查摄像机图像 ................. 67 在播放时冻结画面 ............................................................................ 68 设置记录暂停待机关闭定时器 .......................................................... 69 目录 3

第 5 章　菜单显示和详细设置菜单的结构....................................................................................... 70 TOP 菜单和顶层菜单 .................................................................... 71 菜单列表 .......................................................................................... 73 OPERATION 菜单 ......................................................................... 73 PAINT 菜单.................................................................................... 81 MAINTENANCE 菜单 .................................................................. 86 FILE 菜单 ....................................................................................... 98 DIAGNOSIS 菜单 ........................................................................ 101 菜单操作 ........................................................................................ 102 显示菜单....................................................................................... 102 基本菜单操作............................................................................... 102 使用 USER 菜单（菜单操作示例）.......................................... 107 编辑 USER 菜单 .......................................................................... 108 将 USER 菜单设置重置为标准设置 .......................................... 111 设置取景器屏幕和 LCD 监视器上的状态显示 ................................ 112 选择显示项目............................................................................... 112 更改确认 / 调整进度消息............................................................ 113 选择点亮选择点亮 “!”（警告）指示灯的条件 ..................... 114 设置标志显示............................................................................... 115 设置取景器................................................................................... 116 记录颜色棒中添加的拍摄数据................................................... 116 设置拍摄 ID ................................................................................. 117 显示状态确认屏幕....................................................................... 118 使用菜单进行调整和设置 ............................................................... 119 设置 GAIN 选择器位置的增益值............................................... 119 选择输出信号............................................................................... 120 为 ASSIGN 开关指定功能 .......................................................... 120 手动设置色温............................................................................... 122 指定自动白平衡设置的偏移....................................................... 122 选择镜头文件............................................................................... 123 设置 UMID 数据 .......................................................................... 123 第 6 章　保存或加载用户设置数据使用 “Memory Stick”（记忆棒）................................................ 125 保存和调用用户文件 ...................................................................... 126 将用户菜单数据保存到 “Memory Stick”（记忆棒）............. 126 从 “Memory Stick”（记忆棒）加载保存的数据.................... 128 将用户文件设置返回到标准设置............................................... 129 保存或加载场景文件 ...................................................................... 129 4 目录

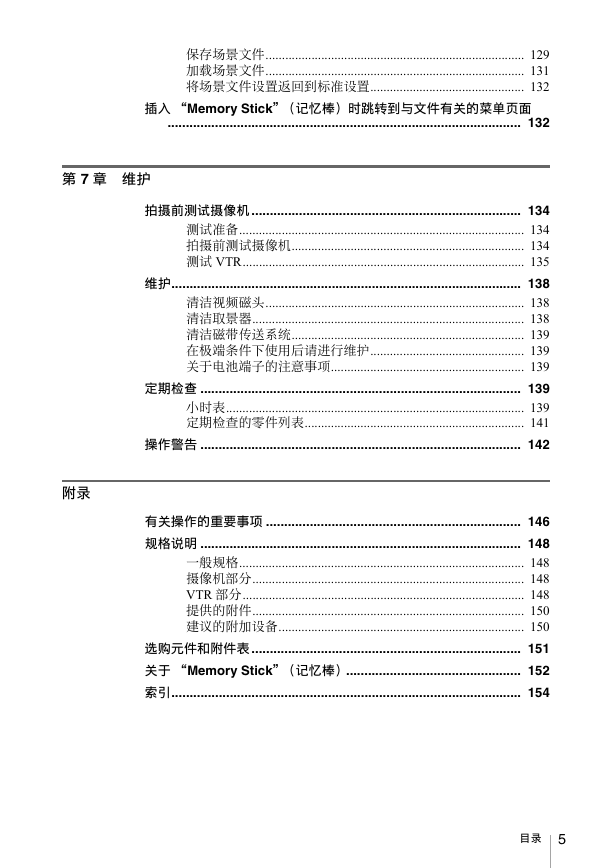

保存场景文件............................................................................... 129 加载场景文件............................................................................... 131 将场景文件设置返回到标准设置............................................... 132 插入 “Memory Stick”（记忆棒）时跳转到与文件有关的菜单页面 ................................................................................................. 132 第 7 章　维护拍摄前测试摄像机 .......................................................................... 134 测试准备....................................................................................... 134 拍摄前测试摄像机....................................................................... 134 测试 VTR...................................................................................... 135 维护................................................................................................ 138 清洁视频磁头............................................................................... 138 清洁取景器................................................................................... 138 清洁磁带传送系统....................................................................... 139 在极端条件下使用后请进行维护............................................... 139 关于电池端子的注意事项........................................................... 139 定期检查 ........................................................................................ 139 小时表........................................................................................... 139 定期检查的零件列表................................................................... 141 操作警告 ........................................................................................ 142 有关操作的重要事项 ...................................................................... 146 规格说明 ........................................................................................ 148 一般规格....................................................................................... 148 摄像机部分................................................................................... 148 VTR 部分...................................................................................... 148 提供的附件................................................................................... 150 建议的附加设备........................................................................... 150 选购元件和附件表 .......................................................................... 151 关于 “Memory Stick”（记忆棒）................................................ 152 索引................................................................................................ 154 附录目录 5

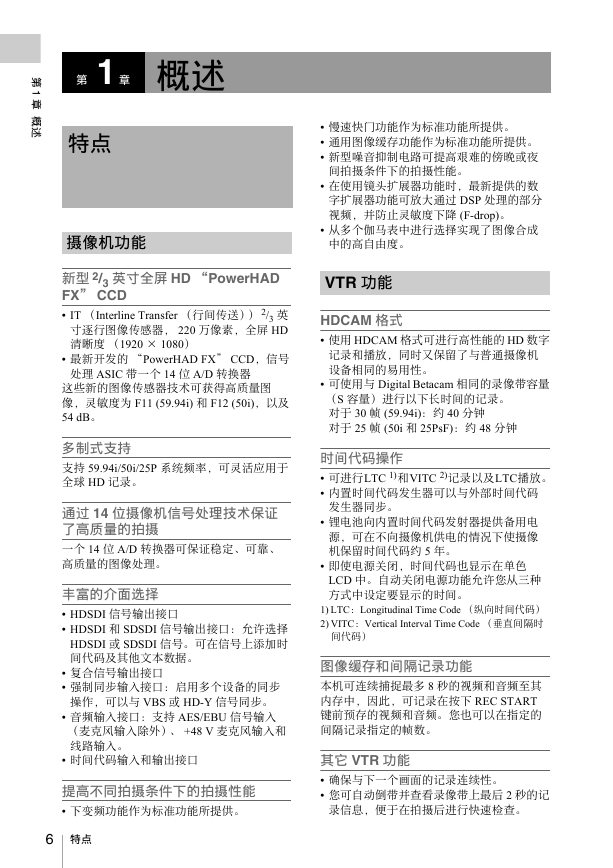

第 1 章概述第 1 章概述特点摄像机功能新型 2/3 英寸全屏 HD “PowerHAD FX” CCD • IT （Interline Transfer （行间传送）） 2/3 英寸逐行图像传感器， 220 万像素，全屏 HD 清晰度（1920 × 1080）最新开发的 “PowerHAD FX” CCD，信号处理 ASIC 带一个 14 位 A/D 转换器这些新的图像传感器技术可获得高质量图像，灵敏度为 F11 (59.94i) 和 F12 (50i)，以及 54 dB。多制式支持支持 59.94i/50i/25P 系统频率，可灵活应用于全球 HD 记录。通过 14 位摄像机信号处理技术保证了高质量的拍摄一个 14 位 A/D 转换器可保证稳定、可靠、高质量的图像处理。丰富的介面选择 HDSDI 信号输出接口 HDSDI 和 SDSDI 信号输出接口：允许选择 HDSDI 或 SDSDI 信号。可在信号上添加时间代码及其他文本数据。复合信号输出接口强制同步输入接口：启用多个设备的同步操作，可以与 VBS 或 HD-Y 信号同步。音频输入接口：支持 AES/EBU 信号输入（麦克风输入除外）、 +48 V 麦克风输入和线路输入。时间代码输入和输出接口提高不同拍摄条件下的拍摄性能下变频功能作为标准功能所提供。 6 特点慢速快门功能作为标准功能所提供。通用图像缓存功能作为标准功能所提供。新型噪音抑制电路可提高艰难的傍晚或夜间拍摄条件下的拍摄性能。在使用镜头扩展器功能时，最新提供的数字扩展器功能可放大通过 DSP 处理的部分视频，并防止灵敏度下降 (F-drop)。从多个伽马表中进行选择实现了图像合成中的高自由度。 VTR 功能 HDCAM 格式使用 HDCAM 格式可进行高性能的 HD 数字记录和播放，同时又保留了与普通摄像机设备相同的易用性。可使用与 Digital Betacam 相同的录像带容量（S 容量）进行以下长时间的记录。对于 30 帧 (59.94i)：约 40 分钟对于 25 帧 (50i 和 25PsF)：约 48 分钟时间代码操作可进行LTC 1)和VITC 2)记录以及LTC播放。内置时间代码发生器可以与外部时间代码发生器同步。锂电池向内置时间代码发射器提供备用电源，可在不向摄像机供电的情况下使摄像机保留时间代码约 5 年。即使电源关闭，时间代码也显示在单色 LCD 中。自动关闭电源功能允许您从三种方式中设定要显示的时间。 1) LTC：Longitudinal Time Code （纵向时间代码） 2) VITC：Vertical Interval Time Code （垂直间隔时间代码）图像缓存和间隔记录功能本机可连续捕捉最多 8 秒的视频和音频至其内存中，因此，可记录在按下 REC START 键前预存的视频和音频。您也可以在指定的间隔记录指定的帧数。其它 VTR 功能确保与下一个画面的记录连续性。您可自动倒带并查看录像带上最后 2 秒的记录信息，便于在拍摄后进行快速检查。

四倍的正常速度彩色搜索功能可以快速定位录像带位置。通过重拍功能，摄像机搜索最近记录的定位点并记录新的定位点。通过 End-Search 功能，摄像机搜索录像带上最近记录的位置点，然后自动切换到记录暂停模式（REC （记录）暂停）。所提供的冻结功能，可通过在播放期间按下 STOP 键，从 VTR 上的播放图像中获取冻结帧图像。其它功能支持新型的数字无线麦克风系统新型的数字无线麦克风系统可提供高质量、高级降噪和多通道同时进行的操作。安装 DWR-S01D 数字无线接收器 1) 可同时进行两个通道的接收。 1) 被无线电频率条例禁止的国家没有这些产品。注意当结合本摄像机使用 DWR-S01D 数字无线接收器时，需要同时检查两者的版本。有关这些版本的详情，请联系Sony 代表。 3.5 英寸彩色 LCD 监视器 3.5 英寸彩色 LCD 监视器显示音频表和菜单。部件及控件的位置和功能第 1 章概述电源 1 2 3 54 a LIGHT 开关它可以决定与 LIGHT 接口（请参见第8 页）连接的视频灯打开和关闭的方式。 AUTO：当视频灯上的 POWER 开关位于打开位置时，在记录模式下的摄像机将自动打开视频灯。 MANUAL （手动）：使用视频灯的开关手动打开或者关闭视频灯。注意当此开关设置为 AUTO 时，刚开始记录时在视频灯打开之前光线有波动的图像也会被记录。如果记录的开始部分很重要，您应该将此开关设置为 MANUAL。为确保视频灯正常工作， Sony 建议在本摄像机上使用 BP-GL95/L80S 电池组。 b POWER 开关可以打开和关闭主电源。 c DC IN（DC 电源输入）接口（XLR 型， 4 芯，针型）如果要使用 AC 电源来操作此摄像机，需要将一条选购的 DC 电源线连接到此端子，然部件及控件的位置和功能 7

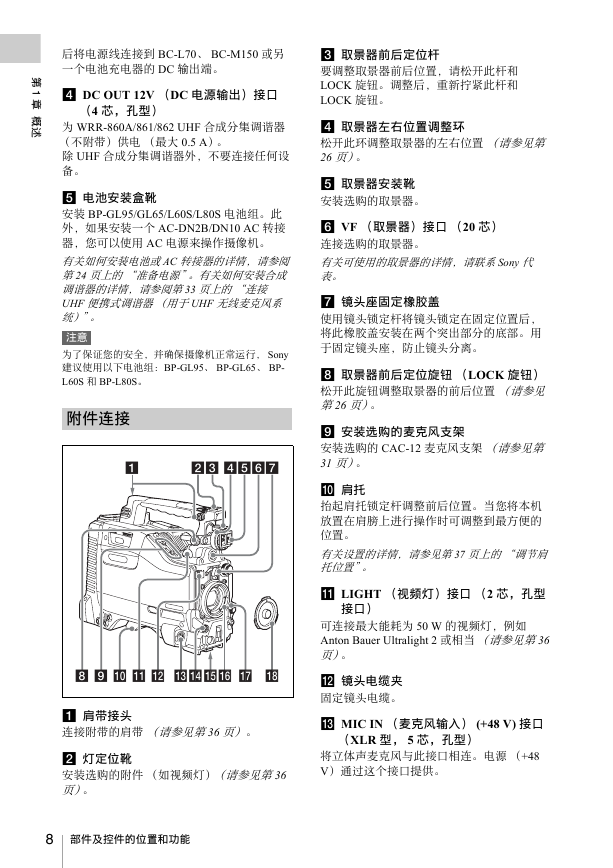

第 1 章概述后将电源线连接到 BC-L70、 BC-M150 或另一个电池充电器的 DC 输出端。 d DC OUT 12V （DC 电源输出）接口（4 芯，孔型）为 WRR-860A/861/862 UHF 合成分集调谐器（不附带）供电（最大 0.5 A）。除 UHF 合成分集调谐器外，不要连接任何设备。 e 电池安装盒靴安装 BP-GL95/GL65/L60S/L80S 电池组。此外，如果安装一个 AC-DN2B/DN10 AC 转接器，您可以使用 AC 电源来操作摄像机。有关如何安装电池或AC 转接器的详情，请参阅第24 页上的“准备电源”。有关如何安装合成调谐器的详情，请参阅第33 页上的“连接 UHF 便携式调谐器（用于UHF 无线麦克风系统）”。注意为了保证您的安全，并确保摄像机正常运行， Sony 建议使用以下电池组：BP-GL95、 BP-GL65、 BP- L60S 和 BP-L80S。附件连接 1 567423 c 取景器前后定位杆要调整取景器前后位置，请松开此杆和 LOCK 旋钮。调整后，重新拧紧此杆和 LOCK 旋钮。 d 取景器左右位置调整环松开此环调整取景器的左右位置（请参见第 26 页）。 e 取景器安装靴安装选购的取景器。 f VF （取景器）接口（20 芯）连接选购的取景器。有关可使用的取景器的详情，请联系Sony 代表。 g 镜头座固定橡胶盖使用镜头锁定杆将镜头锁定在固定位置后，将此橡胶盖安装在两个突出部分的底部。用于固定镜头座，防止镜头分离。 h 取景器前后定位旋钮（LOCK 旋钮）松开此旋钮调整取景器的前后位置（请参见第26 页）。 i 安装选购的麦克风支架安装选购的 CAC-12 麦克风支架（请参见第 31 页）。 j 肩托抬起肩托锁定杆调整前后位置。当您将本机放置在肩膀上进行操作时可调整到最方便的位置。有关设置的详情，请参见第37 页上的“调节肩托位置”。 k LIGHT （视频灯）接口（2 芯，孔型接口）可连接最大能耗为 50 W 的视频灯，例如 Anton Bauer Ultralight 2 或相当（请参见第36 页）。 8 9 0 qa qs qd qf qgqh qj qk l 镜头电缆夹固定镜头电缆。 a 肩带接头连接附带的肩带（请参见第36 页）。 b 灯定位靴安装选购的附件（如视频灯）（请参见第36 页）。 m MIC IN （麦克风输入） (+48 V) 接口（XLR 型， 5 芯，孔型）将立体声麦克风与此接口相连。电源（+48 V）通过这个接口提供。 8 部件及控件的位置和功能
