文本预览

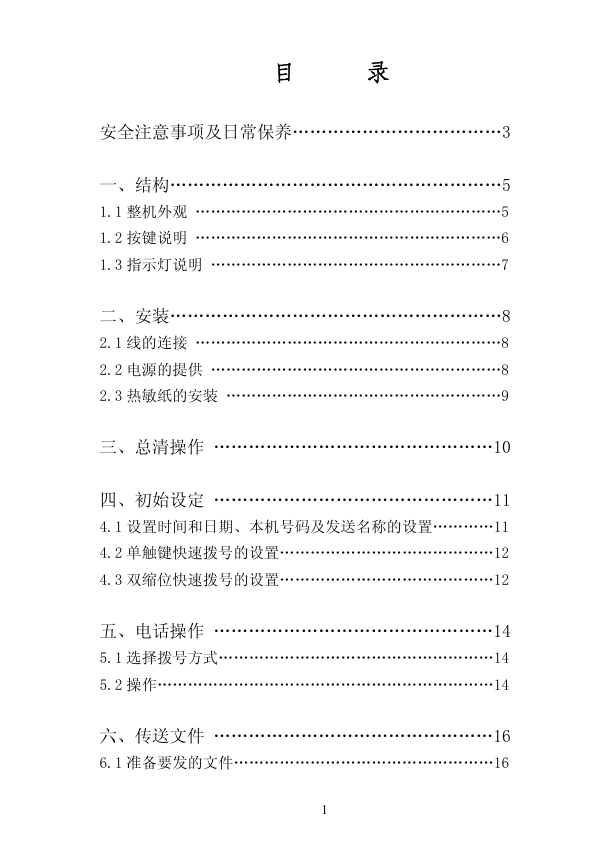

目录安全注意事项及日常保养………………………………3 一、结构…………………………………………………5 1.1 整机外观 ……………………………………………………5 1.2 按键说明 ……………………………………………………6 1.3 指示灯说明 …………………………………………………7 二、安装…………………………………………………8 2.1 线的连接 ……………………………………………………8 2.2 电源的提供 …………………………………………………8 2.3 热敏纸的安装 ………………………………………………9 三、总清操作 …………………………………………10 四、初始设定 …………………………………………11 4.1 设置时间和日期、本机号码及发送名称的设置…………11 4.2 单触键快速拨号的设置……………………………………12 4.3 双缩位快速拨号的设置……………………………………12 五、电话操作 …………………………………………14 5.1 选择拨号方式………………………………………………14 5.2 操作…………………………………………………………14 六、传送文件 …………………………………………16 6.1 准备要发的文件……………………………………………16 1

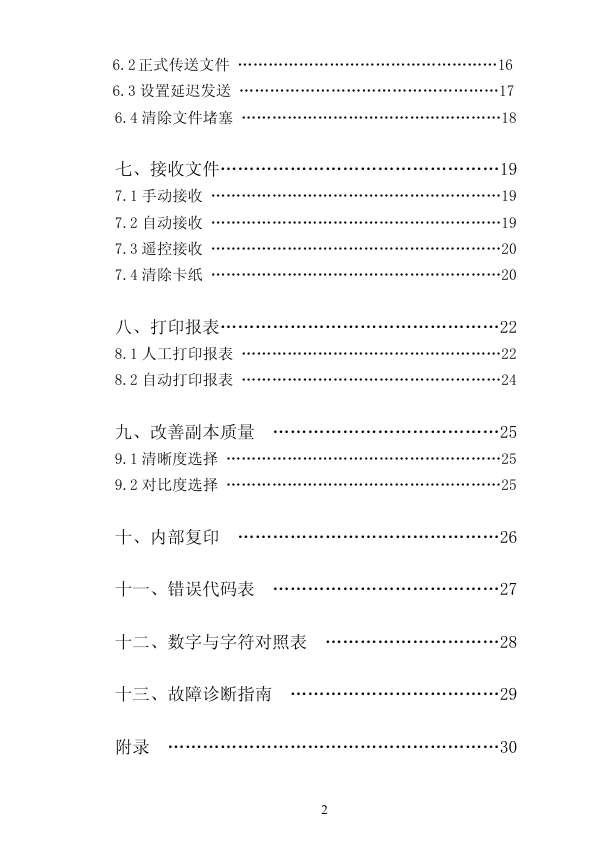

6.2 正式传送文件 ……………………………………………16 6.3 设置延迟发送 ……………………………………………17 6.4 清除文件堵塞 ……………………………………………18 七、接收文件…………………………………………19 7.1 手动接收 …………………………………………………19 7.2 自动接收 …………………………………………………19 7.3 遥控接收 …………………………………………………20 7.4 清除卡纸 …………………………………………………20 八、打印报表…………………………………………22 8.1 人工打印报表 ……………………………………………22 8.2 自动打印报表 ……………………………………………24 九、改善副本质量 …………………………………25 9.1 清晰度选择 ………………………………………………25 9.2 对比度选择 ………………………………………………25 十、内部复印 ………………………………………26 十一、错误代码表 …………………………………27 十二、数字与字符对照表 …………………………28 十三、故障诊断指南 ………………………………29 附录 …………………………………………………30 2

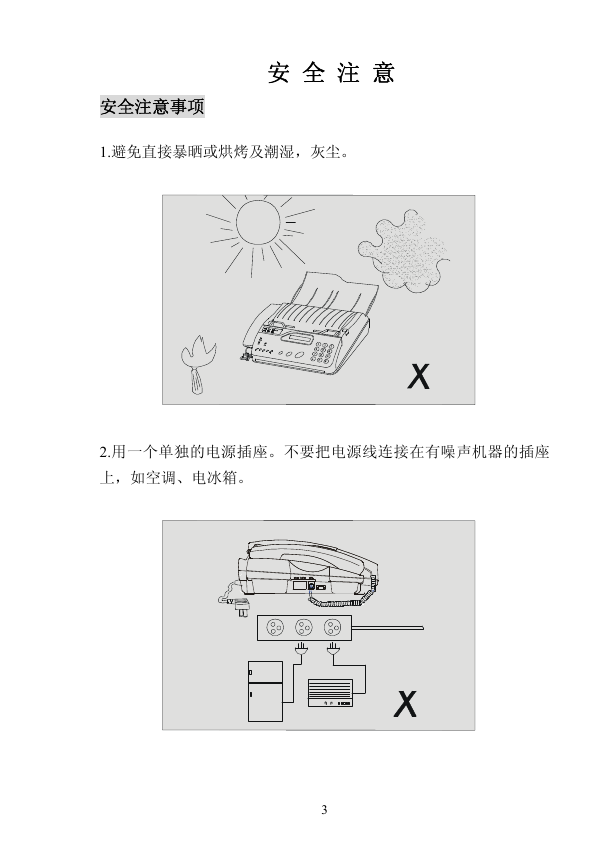

安全注意安全注意事项 1.避免直接暴晒或烘烤及潮湿，灰尘。 2.用一个单独的电源插座。不要把电源线连接在有噪声机器的插座上，如空调、电冰箱。 3

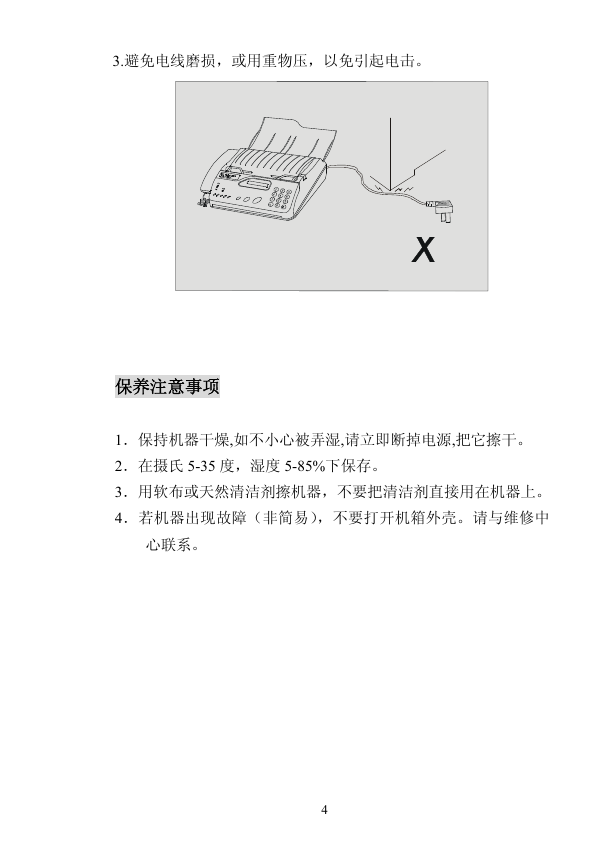

3.避免电线磨损，或用重物压，以免引起电击。保养注意事项 1．保持机器干燥,如不小心被弄湿,请立即断掉电源,把它擦干。 2．在摄氏 5-35 度，湿度 5-85%下保存。 3．用软布或天然清洁剂擦机器，不要把清洁剂直接用在机器上。 4．若机器出现故障（非简易），不要打开机箱外壳。请与维修中心联系。 4

一、结构 1.1 整机外观 1.1.1 正面图 1.1.2 侧面图 5

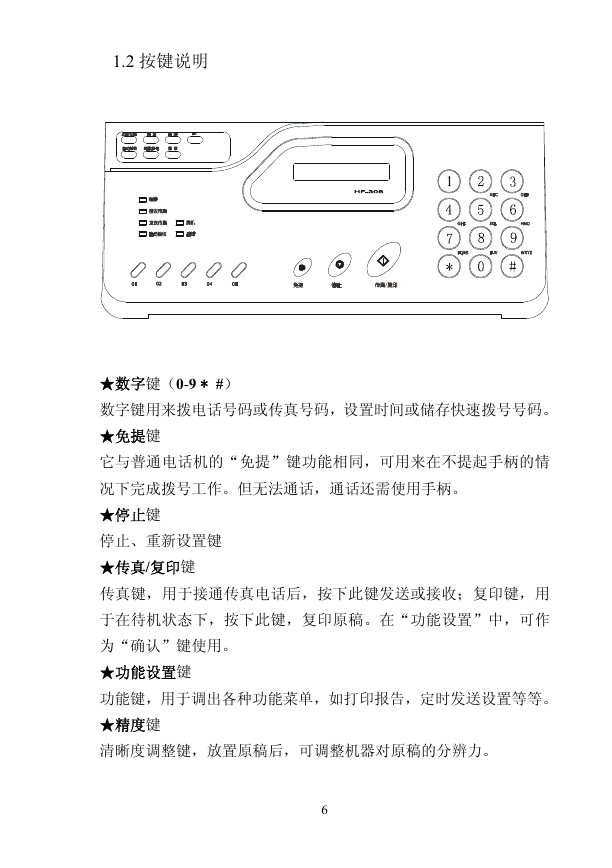

1.2 按键说明或传真号码，设置时间或储存快速拨号号码。 ★数字键（0-9 * #）数字键用来拨电话号码 ★免提键它与普通电况下完成拨号工作。但无法通话，通话还需使用手柄。 ★停止键停止、重新 ★传真/复印键传真键，用于接通传真电话后，按下此键发送或接收；复印键，用话机的“免提”键功能相同，可用来在不提起手柄的情设置键于在待机状态下，按下此键，复印原稿。在“功能设置”中，可作为“确认”键使用。 ★功能设置键功能键，用于调 ★精度键清晰度调整出各种功能菜单，如打印报告，定时发送设置等等。键，放置原稿后，可调整机器对原稿的分辨力。 6

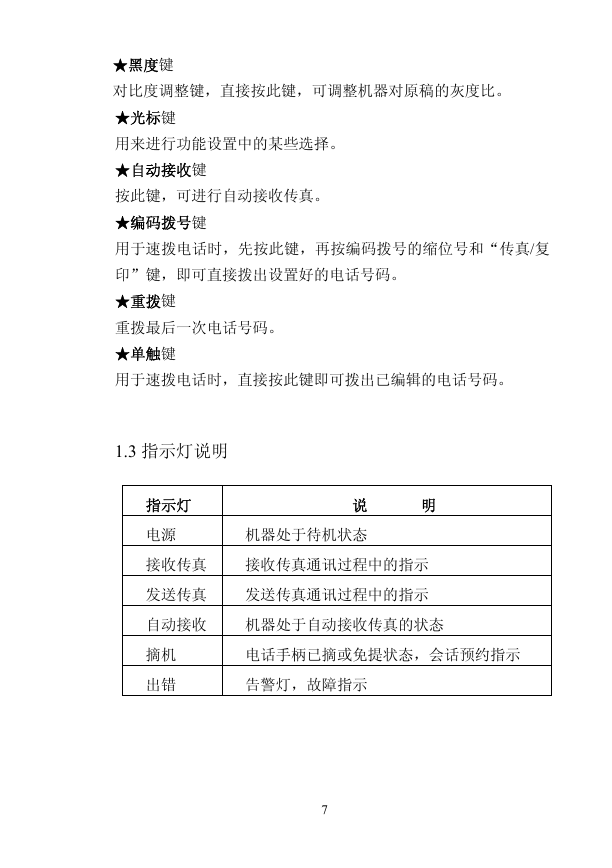

★黑度键对比度调整键，直接按此键，可调整机器对原稿的灰度比。 ★光标键用来进行功能设置中的某些选择。 ★自动接收键按此键，可进行自动接收传真。 ★编码拨号键用于速拨电话时，先按此键，再按编码拨号的缩位号和“传真/复印”键，即可直接拨出设置好的电话号码。 ★重拨键重拨最后一次电话号码。 ★单触键用于速拨电话时，直接按此键即可拨出已编辑的电话号码。 1.3 指示灯说明指示灯电源接收传真发送传真自动接收摘机出错说明机器处于待机状态接收传真通讯过程中的指示发送传真通讯过程中的指示机器处于自动接收传真的状态电话手柄已摘或免提状态，会话预约指示告警灯，故障指示 7

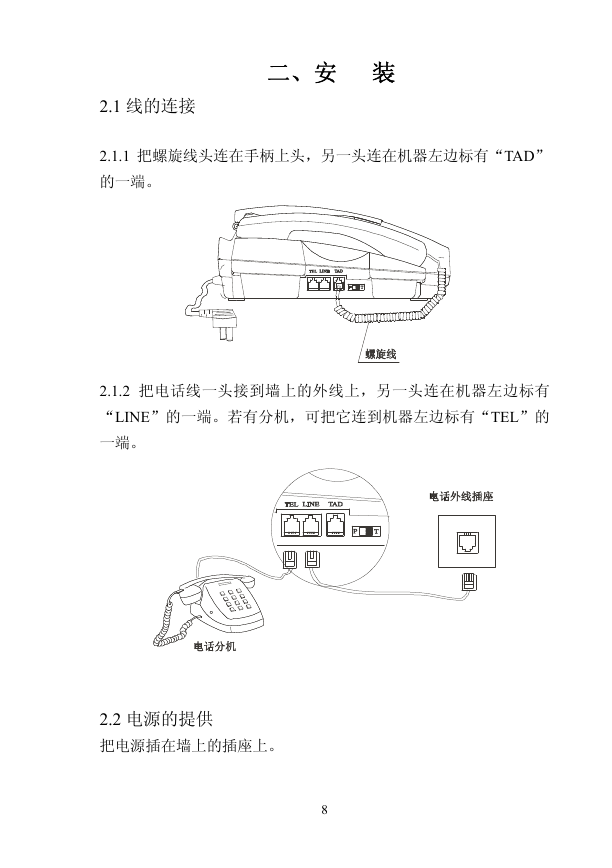

二、安装 2.1 线的连接 2.1.1 把螺旋线头连在手柄上头，另一头连在机器左边标有“TAD” 的一端。 2.1.2 把电话线一头接到墙上的外线上，另一头连在机器左边标有 “LINE”的一端。若有分机，可把它连到机器左边标有“TEL”的一端。 2.2 电源的提供把电源插在墙上的插座上。 8
